DOI： 10.11817/j.issn.1672-7207.2020.02.007

TBM刀盘滚刀布置对倾覆力矩的影响规律

暨智勇^{1, 2},夏毅敏^{1, 2},兰浩^{1, 3},杨妹^{1, 2},林赉贶^{1, 2}

（1. 中南大学 高性能复杂制造国家重点实验室，湖南 长沙，410083；

2. 中南大学 机电工程学院，湖南 长沙，410083；

3. 湖南师范大学 工程与设计学院，湖南 长沙，410008）

摘要:综合考虑刀盘重力、刀具位置和倾角以及刀盘旋转角度因子，建立单把滚刀受载产生的力矩模型；基于单、双螺旋线刀具布置特征，建立不同刀具布置形式下的刀盘倾覆力矩模型，为刀具优化布置提供理论依据；分析3个直径为8 m级刀盘的刀具布置规律，计算中心滚刀、正滚刀、边滚刀这3个布刀区域的倾覆力矩，对比3个刀区倾覆力矩产生差异的原因。研究结果表明：对称双螺旋线起始位置相差角度对滚刀布置引起的倾覆力矩有影响；调整8把边滚刀的安装角度，刀具布置引起的倾覆力矩相应减少0.64 MN·m，总倾覆力矩减少21.4%，验证了TBM滚刀布置方法的正确性。

关键词:TBM；刀盘；刀具布置；倾覆力矩；力学性能

中图分类号:U455.31        文献标志码:文献标识码:A

文章编号:1672-7207（2020）02-0327-13

Influence pattern of TBM cutter arrangement on cutterhead overturning moment

JI　Zhiyong^{1, 2}, XIA　Yimin^{1, 2}, LAN　Hao^{1, 3}, YANG　Mei^{1, 2}, LIN　Laikuang^{1, 2}

(1. Key Laboratory of Modern Complex Equipment Design and Extreme Manufacturing, Central South University, Changsha 410083, China；

2. School of Mechanical and Electrical Engineering, Central South University, Changsha 410083, China；

3. College of Engineering and Design, Hunan Normal University, Changsha 410008, China)

Abstract: Taking cutters position and inclination, the gravity and rotation angle of cutterhead into consideration, the torque mathematical model generated by the single cutter was established. Based on the arrangement features of single and double spiral line, the overturning moment model with different cutter arrangements was proposed to provide a theoretical basis for the optimal layout of cutters. The layout law of three cutterheads with the diameter of 8 m was analyzed, the overturning moments of central cutters, normal cutters and edge cutters were calculated. The reasons for the difference in overturning moments of three regions were explained. The results show that the difference angle of the starting position of the symmetrical double helix has effect on the overturning moment caused by the hob arrangement. Through adjusting eight edge hobs, the overturning moment caused by cutters is reduced by 0.64 MN·m, while the total overturning moment is reduced by 21.4%, which verifies the correctness of TBM hob arrangement method.

Key words: TBM; cutterhead; cutter layout; overturning moment; mechanical performance

全断面岩石隧道掘进机(TBM)是一种用于隧道掘进的大型专用工程机械，刀盘、刀具是完成TBM掘进施工的关键部件。刀具布置直接影响TBM破岩效果、刀盘力学性能和刀具消耗，同时，也对主轴承、推进和驱动系统的选型设计有重要影响，是刀盘结构设计的重要内容^[1-3]。刀盘倾覆力矩作为刀盘重要载荷参数之一，是评价刀盘综合性能的关键参数之一，直接影响施工效率、施工成本和施工安全^[4]，因此，探究刀具布置特征对刀盘倾覆力矩的影响规律具有很大的工程意义^[5-7]。国内外学者就刀盘刀具布置对刀盘力学性能的影响进行了大量研究，如在理论分析方面，刘建琴等^[8]建立了复合岩层下刀盘载荷模型，并探究了地质参数对载荷特性的影响规律；ROXBOROUGH等^[9]提出了滚刀应对称布置于刀盘中心两侧，使其产生的切削力相平衡；张照煌等^[10]基于刀具布置原则和滚刀破岩机理，提出了刀盘工作时的受力平衡理论，建立了基于刀盘受力平衡的滚刀布置数学模型。在数值模拟方面，程军等^[11]采用智能算法开发了一种针对刀具布置的优化程序；曹旭阳等^[12]基于刀具布置方法，编制了具有刀盘不平衡力和不平衡力矩数值显示功能的分析模拟软件；苏翠侠等^[13]利用ABAQUS软件动态模拟了刀盘切削土体的掘进过程，对不同掘进参数下刀盘载荷分布规律及其影响因素进行了研究；夏毅敏等^[14]采用ANSYS软件对不同工况下的3种典型刀盘力学性能进行了对比分析。在优化算法方面，耿麒等^[15-16]采用极径极角分别求解策略，对滚刀进行合理分组，采用加权灰靶决策方法筛选出最优方案；HUO等^[17]采用遗传算法、蚁群算法和协同进化算法求解刀具布置优化模型，对比分析算法的优劣；刘志杰等^[18]提出了一种基于模糊逻辑推理和进化算法的刀具布置设计方法，得到最优刀具方案。综上所述，滚刀破岩受载产生的力矩是刀盘倾覆力矩的重要组成部分，通常刀盘倾覆力矩数学模型都是基于刀盘静态模式的前提下建立的，未考虑刀盘旋转破岩引起的倾覆力矩变化，也未对刀具布置影响刀盘倾覆力矩的原因进行分析。为此，本文作者研究刀具布置位置、倾角以及刀盘旋转角度因子对力矩的影响规律，建立考虑刀具布置位置、倾角以及刀盘旋转角度因子的倾覆力矩模型，分析单、双螺旋线刀具布置形式刀盘的中心滚刀、正面滚刀和边缘滚刀这3个布刀区域的倾覆力矩，并对其中1个刀盘的刀具布置进行优化调整，以改善刀盘的力学性能。

1 刀盘倾覆力矩模型

1.1　单把滚刀载荷模型

刀盘上布置有多把滚刀用于切削破岩，承受掌子面对其的反作用三向力，RICHARD等^[19]提出了垂直力F_V和滚动力F_R的理论模型，夏毅敏等^[14]提出了侧向力计算模型。

   (1)

   (2)

  (3)

式中：F_V为滚刀受到的垂直力；F_R为滚刀受到的滚刀力；F_t为滚刀受到的合力；R为滚刀半径；为滚刀刀尖宽度；为滚刀贯入度；为滚刀与岩石接触角，；为刀尖压力分布系数，；s为两滚刀刀间距；为岩石的抗压强度；为岩石的抗拉强度；为系数，；为第把滚刀在刀盘上的安装半径；分别为第把滚刀与其内侧、外侧滚刀间因相位差造成的岩面倾角。

1.2　刀盘倾覆力矩模型

刀盘总倾覆力矩主要由刀盘自重引起的力矩和刀具布置的不平衡产生的倾覆力矩叠加而成。

1.2.1　刀具布置产生的倾覆力矩　

滚刀在切削岩石过程中产生三向力，其中，滚动力在刀盘运动的切线方向与倾覆力矩无关；侧向力与垂直力相比数量级很小，可忽略不计。本文只考虑垂直力产生的倾覆力矩。

假设刀盘上某一把滚刀受到载荷，该受力滚刀与刀盘中心点连线的垂线为倾覆力矩轴线，其水平线夹角为，刀盘空间角度为，如图1所示。滚刀受到的垂直力为F_V，滚刀安装半径为，并设定刀盘中心水平轴线为初始基直线。依据倾覆力矩计算规则，刀盘上受倾覆力矩在圆周范围内按照余弦函数规律分布，如图2所示。

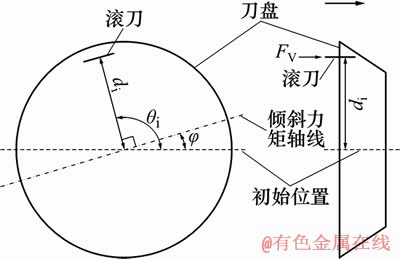

图1　单把滚刀施力示意图

Fig. 1　Load sketch map of a cutter

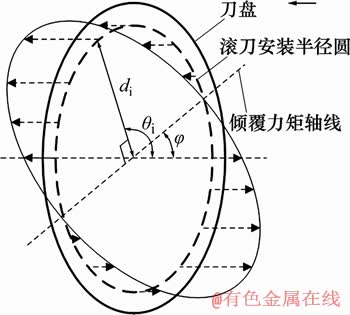

图2　单把滚刀力矩示意图

Fig. 2　Torque sketch map of a cutter

在刀盘空间角度下，由第i把滚刀引起的倾覆力矩的计算公式如下：

(4)

式中：为刀盘上第i把滚刀受力产生的倾覆力矩。若整个刀盘的全部滚刀受力，将具有不同布置位置和倾角的滚刀产生的倾覆力矩叠加到刀盘上，获得由刀具布置的不平衡产生的倾覆力矩为

(5)

式中：为整个刀盘全部滚刀受力后叠加在刀盘产生的倾覆力矩；为中心滚刀的数量；为正滚刀的数量；为边滚刀的数量；为滚刀的安装倾角。

由式(5)可知，全部滚刀的倾覆力矩不仅与刀具在刀盘上安装位置(刀具安装半径、刀具安装角度)有关，而且与刀具受力有关。

1.2.2　重力产生的倾覆力矩　

假设刀盘重力为G_D，由Solidworks三维模型得到刀盘质量，结合刀盘装配尺寸，可获得质心离刀盘与主轴承结合面的距离s_d，如图3所示。s_d不随刀盘转动而变化，得到刀盘自重产生的倾覆力矩公式如下：

(6)

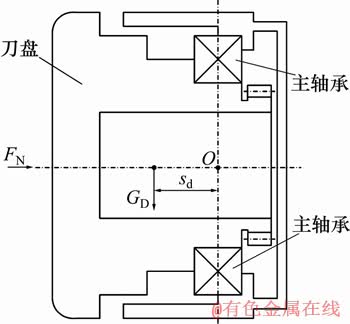

图3　刀盘自重产生重力矩结构

Fig. 3　Torque sketch map of cutterhead gravity

由式(6)可知，由刀盘自重产生的倾覆力矩与刀盘的尺寸、重力和质心位置有关。

刀盘总倾覆力矩为

(7)

2 刀具布置形式对倾覆力矩的影响

刀具布置规律是影响刀盘整体性能的重要因素，盘形滚刀在刀盘上按一定力学和几何规律布置，分析典型刀具布置形式，对螺旋线刀具布置形式的刀盘倾覆力矩进行建模，并探究刀具布置对倾覆力矩的影响规律。

2.1　刀具典型布置形式

由于工程技术要求和地质条件不同，导致刀具的布局模式截然不同，因此，刀具布置方法还没有形成统一的设计方法和准则。典型的TBM刀具布置方式有单螺旋线、双螺旋线布置、多螺旋线布置、动态星型布置和随机布置形式^[20]，如图4所示。

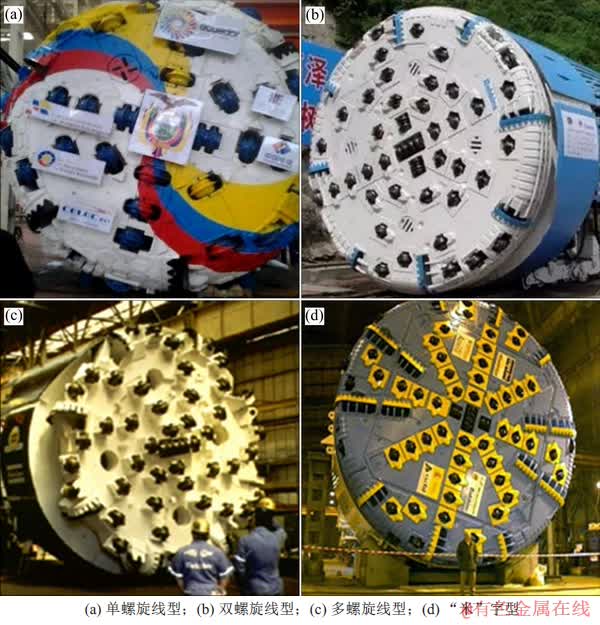

图4　典型刀具布置形式

Fig. 4　Layouts of typical cutters

2.2　螺旋线刀具布置的倾覆力矩计算模型

2.2.1　阿基米德螺旋线布置　

阿基米德螺旋线也称为等速螺旋线，当一动点沿极径作匀速直线运动，并且极径本身又作匀角速度旋转运动时，这个动点的运动轨迹就称为“阿基米德螺旋线”，其极坐标可描述为

(8)

式中：为螺旋线起始位置到原点的距离；为第把滚刀的安装角度，取值为，n=1，2，3，…；A为常数。阿基米德螺旋线的螺距为2πA，如图5所示。

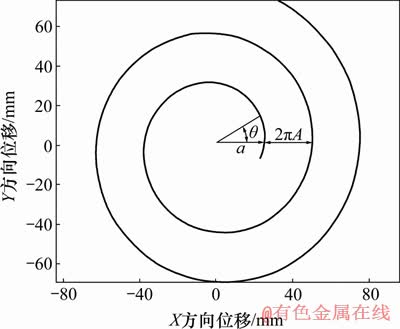

图5　单螺旋线轨迹

Fig. 5　Track of single spiral track

假设在1个360°循环内，平均分布n(n≥2)把正滚刀，将式(8)代入式(5)得

(9)

将式(9)展开如下：

M_cφ=

(10)

考察式(10)后半部分：

(11)

即式(10)后半部分为0，说明滚刀对称布置下倾覆力矩与起始位置的距离无关，式(10)可简化如下：

   (12)

式(12)变形为

(13)

令，，则式(13)可变换为

   (14)

将式中变换为

(15)

令得

   (16)

式中：为倾覆力矩的幅值；为倾覆力矩的角度因子。取的极值，得

(17)

假设有m把滚刀，在每个360^o循环内，当m为n的整数倍时，极径共旋转m/n圈，对式(9)变形得

(18)

化简式(18)为

(19)

设s为正滚刀刀间距^[21]，k为刀间距倍数，k=1，2，3，…，得，变形为，代入式(19)得

                             (20)

2.2.2　双螺旋线形式　

有的刀盘进行刀具布置时采用双螺旋线布置，其轨迹如图6所示。

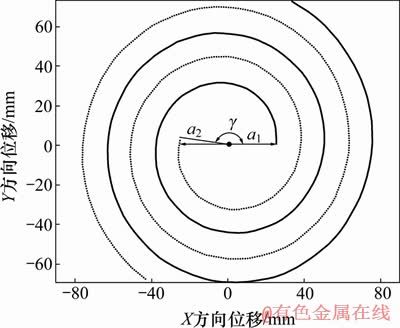

图6　双螺旋线轨迹

Fig. 6　Double helix trace

其螺旋线角度和半径满足公式：

(21)

式中：a₂=a₁+ns；n=1，2，3，…；为2条螺旋线起始位置相差角度。

假设有2m把滚刀分布在2条螺旋线上，2条螺旋线的上滚刀数量相等，若每条螺旋线极径转动一圈范围内，平均分布n()把正滚刀，m为n的整数倍，代入式(20)并变形得

(22)

由于是双螺旋线，代入，式(22)变形为

(23)

令为，式(23)方括号里面的等函数变换为

(24)

式(23)变形为

(25)

观察可以看出：当取值为nπ，n取值为奇数时，=0，此时刀具产生的倾度力矩=0；中的为偏移影响角度即幅度最大值所处角度，与力矩所在初始位置与a₁和a₂无关。

若刀具采用4条均匀的螺旋线布置形式，则可先选取对称的2条螺旋线叠加，再与其他螺旋线叠加的结果进行叠加运算。

2.3　螺旋线布置参数对倾覆力矩的影响

将，通过计算画图，如图7所示。

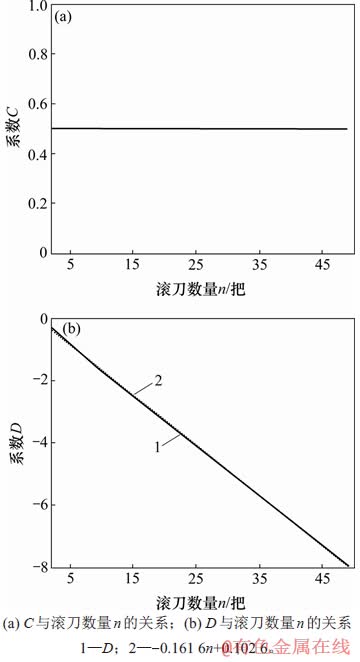

图7　C和D与n的关系

Fig. 7　Relationship between C, D and n

当时，采用一次函数拟合结果如下：

(26)

将式(26)代入，采用一次函数拟合，所得与的关系如图8所示。满足下式：

(27)

讨论倾覆角度与的关系，由于C=0.5和D<0，的取值在之间，因此，当满足时，取值在之间。由式(17)所得倾覆角度与n的关系如图9所示。

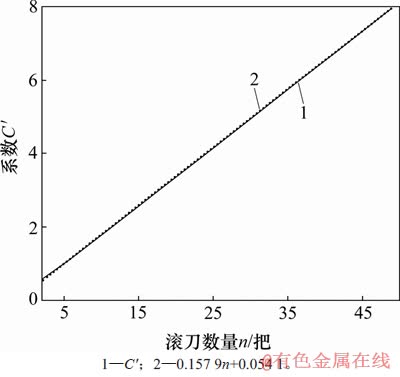

图8　与的关系

Fig. 8　Relationship between and

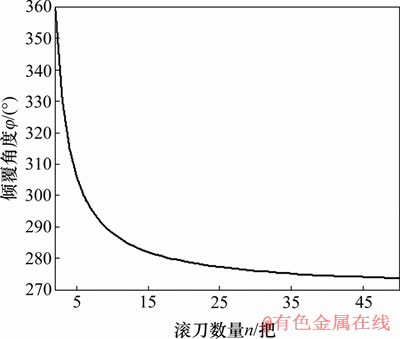

图9　倾覆角度与n的关系

Fig. 9　Relationship between angle of overturning and n

分析图9可知：1) 若任意(>2)把刀布置在螺旋线上，则取值为大于1的正整数；2) 若有2个区间的刀具数量相同且布置位置不同，但当刀盘产生的倾覆力矩大小、方向、角度均相同时，则可认为这2个区间的刀具可以相互等效。依此类推，若某一条螺旋线产生的倾覆力矩与另一些区域布置的刀具产生的倾覆力矩大小、方向、角度均相同，则可认为相互等效。

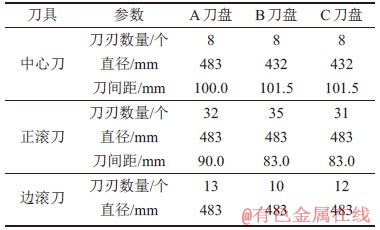

表1　3个刀盘的刀具布置参数

Table 1　Parameters of cutters’ layout of three cutterheads

3 刀盘倾覆力矩分析及刀具布置优化

以典型工程案例的直径为8 m级刀盘A，B和C为研究对象，其刀具布置参数如表1所示。其中A刀盘直径为8.53 m，滚刀刀刃数量为53个，直径为483 mm，包括4把双联中心滚刀(8个刀刃)、32把单刃正滚刀以及13把单刃边缘滚刀，刀具采用双螺旋布置方案，中心刀的刀间距为100 mm，正刀的刀间距为90 mm；B刀盘直径为8.53 m，滚刀刀刃数量为53个，包括4把直径为432 mm的双联中心刀(8个刀刃)、35把直径为483 mm的单刃正滚刀以及10把直径为483 mm的单刃边缘滚刀，刀具采用“米”字型布置，中心刀的刀间距为101.5 mm，正刀的刀间距为83 mm；C刀盘直径为7.93 m，滚刀刀刃数量为51个，包括4把直径为432 mm的双联中心刀(8个刀刃)、31把直径为483 mm的正滚刀以及12把直径为483 mm的单刃边缘滚刀，刀具采用“米”字型布置，中心刀的刀间距为101.5 mm，正刀的刀间距为83 mm。

3.1　刀盘旋转角度对倾覆力矩的影响

以C刀盘为研究对象，将刀盘按角度40°间隔依次顺时针旋转，分析刀具布置产生力矩和重力矩对倾覆力矩的影响，结果如图10所示。

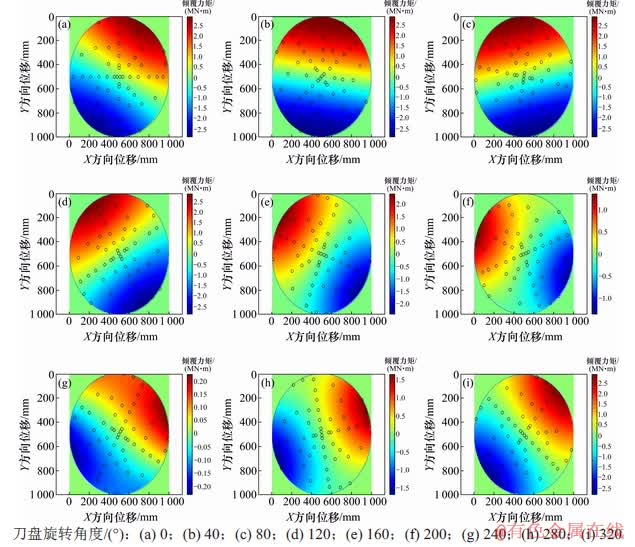

图10　C刀盘根据刀具布置和重力矩形成的倾覆力矩

Fig. 10　Overturning moments of cutterhead C

从图10可见：当刀盘旋转角度为0°~120°时，倾覆力矩最大值随着角度发生变化，但当旋转角度为120°～240°时，倾覆力矩逐渐减少，为最大值的1/10，当旋转角度为240°～360°时，倾覆力矩重新回复到最大值；当刀盘旋转到一定角度区间时，由于刀具布置产生力矩和重力矩在作用方向相同时，呈现出力矩叠加现象。从图10(a)～(d)可见：当刀盘在0°～120°旋转时，其倾覆力矩的最大值为3 MN·m左右；刀具布置产生力矩和重力矩在作用方向相反，呈现力矩抵消现象。从图10(g)可见：当刀盘旋转角度为240°时，其倾覆力矩的最大值为0.24 MN·m左右。

3.2　刀盘在不同区域刀具的倾覆力矩分析

将刀具位置代入式(5)计算由刀具布置产生的倾覆力矩，按照中心滚刀，正滚刀，边滚刀这3个布刀区间计算3个刀盘的倾覆力矩，结果如图11~13所示。

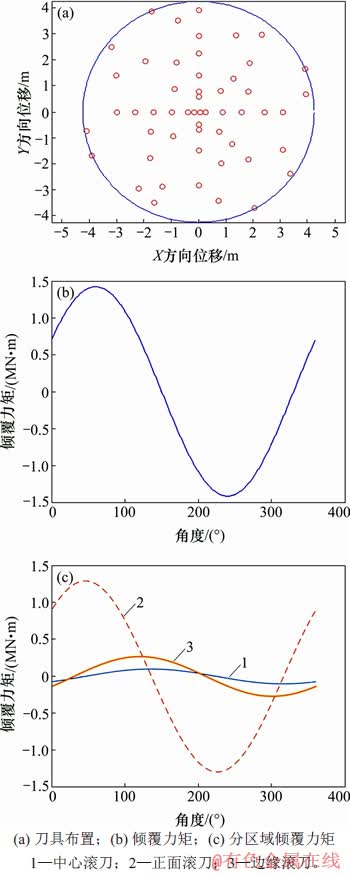

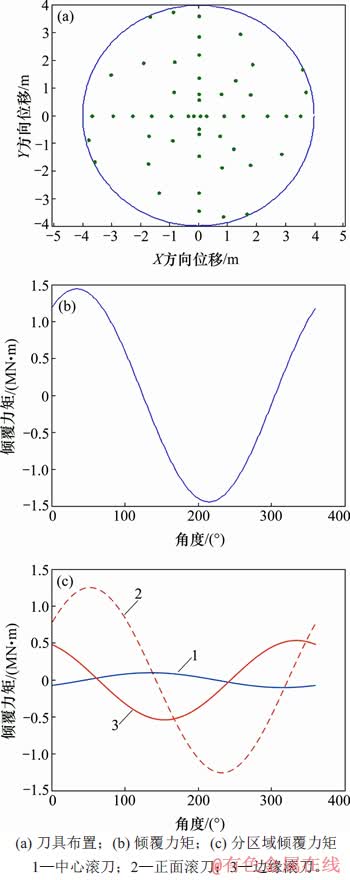

图11　刀盘A的倾覆力矩

Fig. 11　Overturning moments of cutterhead A

图12　刀盘B的倾覆力矩

Fig. 12　Overturning moments of cutterhead B

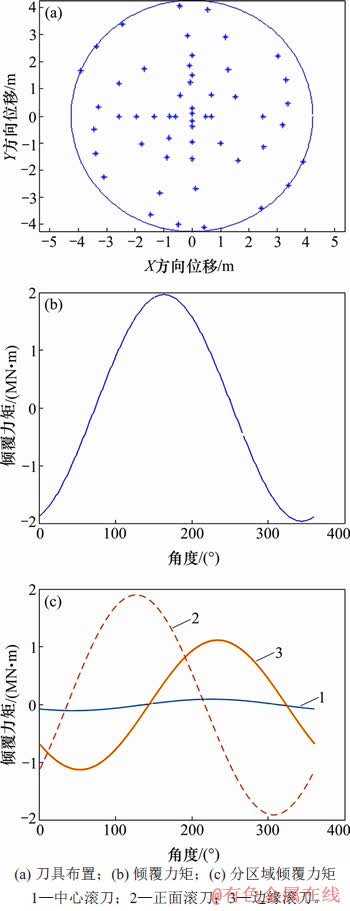

图13　刀盘C的倾覆力矩

Fig. 13　Overturning moments of cutterhead C

据图11~13可得出不同区间产生的倾覆力矩和角度，如表2所示。

对比A，B和C刀盘可以看出：A刀盘在正滚刀区间呈非对称布置，B和C刀盘的布置相对对称；A刀盘上的产生的倾覆力矩为1.954 MN·m，而B和C刀盘的倾覆力矩分别为1.585 MN·m和1.440 MN·m；A刀盘由于刀盘布置产生的倾覆力矩是C刀盘的1.36倍，是B刀盘的1.23倍。

从表2可以看出：由于中心刀数量很少，A，B和C刀盘均为8把，其倾覆力矩均为0.10 MN·m 左右，占总倾覆力矩的5%；正滚刀布置数量多，且滚刀的安装半径较大，占总倾覆力矩的70%~85%；而边滚刀由于受倾角的影响，实际施加的垂直力变小，占总倾覆力矩的10%~25%，导致这种较大差别的原因是：

1) 在边滚刀布置上，A刀盘采用2条螺旋线相对集中布置在2个区间，而B和C刀盘相对均匀分布在刀盘的四周，因此，A刀盘产生的倾覆力矩分别是B和C刀盘的4倍和2倍；

2) 在正滚刀布置上，A刀盘随机分布，B和C刀盘采用对称布置，使A刀盘产生的倾覆力矩比B和C刀盘大1.47倍和1.51倍。

3) 正滚刀在刀盘中间依据水平轴和垂直轴布置，因此，产生倾覆力矩角度相差过小，但正滚刀和边滚刀的布置使A刀盘的正滚刀和边滚刀倾覆力矩角度差为107°，而B和C刀盘分别为75°和77°。

3个刀盘自重产生的重力矩如表3所示。

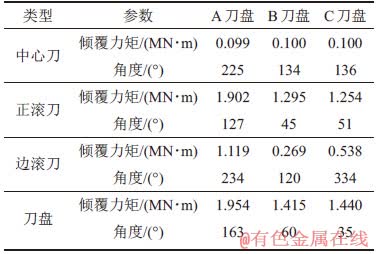

表2　3个刀盘不同区域刀具产生的倾覆力矩和总倾覆力矩

Table 2　Overturning moment and total overturning moment generated in different areas of three cutterheads

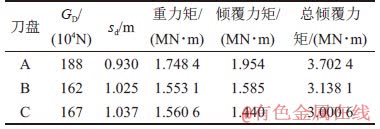

表3　刀盘自重产生的总倾覆力矩

Table 3　Total overturning moment

3.3　工程应用

由于TBM在掘进施工过程中面临随机多变的地质环境，刀盘掘进性能无法全面准确评价，其中刀具消耗数量、故障率主要是由于刀盘刀具受载特性决定，而刀盘刀具关键载荷参数即倾覆力矩与刀具布置参数密切相关，因此，通过实际TBM隧道施工过程中刀具消耗数量、故障率分析间接评价刀盘滚刀布置方案的合理性和地质适应性。

3.3.1　基于倾覆力矩的刀具布置优化　

由式(25)可知，通过调整阿基米德螺旋线起始相位角度以调节幅度关系函数式(25)中的角度γ，即调整倾覆力矩最大值所在的相位，通过螺旋线对称时产生的倾覆力矩叠加相互抵消，进而减少倾覆力矩。设定正滚刀和边滚刀由2组螺旋线组成，分析C刀盘可发现正滚刀和边滚刀区域产生倾覆力矩的角度分别为334°和51°，相差283°。将边滚刀布置位置都后移90°，即44～51号刀(8把)在保证安装半径和倾角不变的情况下，将此8把边滚刀的原始角度减90°。改变前后刀盘位置，如图  14(a)所示；由刀具布置产生的倾覆力矩如图14(b)所示，3个布刀区间产生的倾覆力矩如图14(c)所示。

从图14可见：改进后的边滚刀倾覆力矩的角度由334°减小为242°，与正滚刀区域产生的倾覆力矩角度51°相差191°；改进前后测算的倾覆力矩从1.440 0 MNm减少到0.794 7 MNm，减少44.8%；若考虑刀盘自重，则总倾覆力矩为2.355 3 MN·m，比原设计的3.000 6 MN·m减少0.640 0 MN·m，仅为原先倾覆力矩幅度的78.6%。

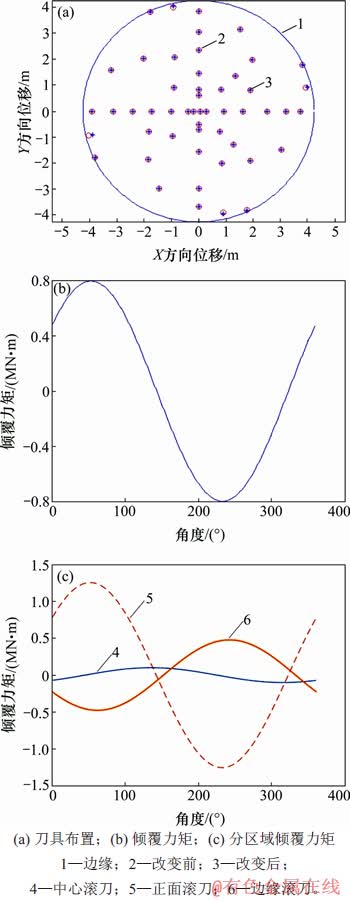

图14　改进后刀盘C的倾覆力矩

Fig. 14　Improving overturning moment of rear cutter C

3.3.2　工程应用　

将C刀盘优化结果运用于实际供水隧道工程用的TBM刀盘中，最终确定的刀盘方案如图15所示。刀盘上安装有51把滚刀，其中，有8把直径432 mm双刃滚刀，刀间距为101.5 mm，布置在刀盘中心区域；有32把直径为483 mm的滚刀，刀间距为83 mm，布置在刀盘正面区域；有11把直径为483 mm的滚刀布置在刀盘边缘区域。

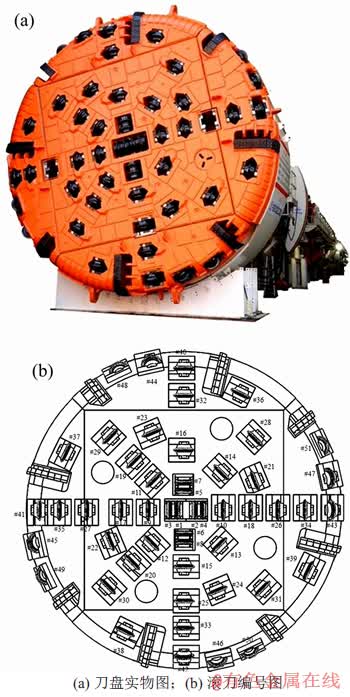

图15　优化后的C刀盘模型

Fig. 15　Real cutterhead C models after optimization

该TBM在7月份工期内，掘进岩层稳定性等级为Ⅱ—Ⅳ类，岩石较硬，石英质量分数为25%，其中Ⅱ类岩层占比在70%以上，且中间存在断层带。对该供水隧道工程在7月份工期内的掘进量、刀具更换数量、故障次数和故障率进行统计分析，结果如表4所示。

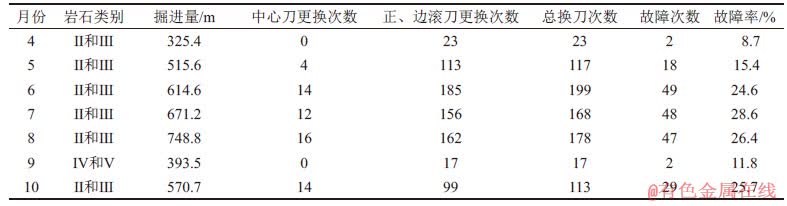

表4　C刀盘掘进性能数据

Table 4　Tunneling performance data of cutterhead C

由表4可知：在Ⅳ和Ⅴ岩层，TBM的掘进速度比Ⅱ和Ⅲ岩层慢，4月至10月累计掘进里程为3 839.8 m；换刀量最大为6月份，总换刀次数为199次；4月份由于只掘进18 d，同时岩层较软，换刀次数为23次；9月份由于掘进岩层处于断裂带，岩石较软，换刀次数为17次。合计中心滚刀更换60次，正面滚刀和边缘滚刀更换755次，总换刀次数为815次；工期内因故障换刀195次，其中6月份故障换刀次数最高，为49次，而故障率最高为7月份，为28.6%。故障形式包括刀圈偏磨、刀圈崩断、刀具漏油、刀体受损、刀轴断裂和刀具高温。

综合分析工程结果可知：刀盘的掘进速度满足施工进度要求，换刀次数远小于其他工程刀盘的换刀次数；从4月份到10月份，故障率都低于30%，属于正常稳定状态，因此，该TBM刀盘刀具布置形式基本满足设计要求。

4 结论

1) 基于单把滚刀载荷模型和刀盘上刀具布置形式，得到刀盘倾覆力矩理论计算模型。加入刀盘空间角度，可得到合成倾覆力矩最大值和方向。

2) 针对刀具典型布置形式，探究了倾覆力矩在单、双螺旋线下和角度因子的映射关系，得到滚刀对称布置的单螺旋线下的倾覆力矩与起始位置的距离无关；若对称双螺旋线起始位置相差角度取值为(n取值为奇数)，则2条螺旋线刀具产生的倾覆力矩为零，这为刀具布置的优化方案提供了理论基础。

3) 分区域对刀盘倾覆力矩进行理论分析，针对C刀盘，在保证安装半径和倾角不变的情况下优化8把边滚刀布置角度，刀具布置产生的倾覆力矩减少44.8%，总倾覆力矩幅度为原刀盘的78.6%。

参考文献：

[1] LIU Songyong, JI Huifu, HAN Dongdong, et al. Experimental investigation and application on the cutting performance of cutting head for rock cutting assisted with multi-water jets[J]. The International Journal of Advanced Manufacturing Technology, 2018, 94(5/6/7/8): 2715-2728.

[2] XIA Yimin, TANG Lu, JI Zhiyong, et al. Optimal design of structural parameters for shield cutterhead based on fuzzy mathematics and multi-objective genetic algorithm[J]. Journal of Central South University, 2015, 22(3): 937-945.

[3] SUN Hongyan, GUO Wei, LIU Jianqin, et al. Layout design for disc cutters based on analysis of TBM cutter-head structure[J]. Journal of Central South University, 2018, 25(4): 812-830.

[4] HAN Meidong, CAI Zongxi, QU Chuanyong, et al. Dynamic numerical simulation of cutterhead loads in TBM tunnelling[J]. Tunnelling and Underground Space Technology, 2017, 70: 286-298.

[5] WANG Lihui, KANG Yilan, CAI Zongxi, et al. The energy method to predict disc cutter wear extent for hard rock TBMs[J]. Tunnelling & Underground Space Technology, 2012, 28(3): 183-191.

[6] HUO Junzhou, SUN Xiaolong, LI Guangqing, et al. Multi-degree-of-freedom coupling dynamic characteristic of TBM disc cutter under shock excitation[J]. Journal of Central South University, 2015, 22(9): 3326-3337.

[7] JI Zhiyong, GUO Ben, XIA Yimin, et al. TBM cutterhead structure optimization based on sensitivity analysis[C]//2016 12th IEEE/ASME International Conference on Mechatronic and Embedded Systems and Applications(MESA). Aucland: IEEE, 2016: 1-8.

[8] 刘建琴, 宾怀成, 郭伟. 复合岩层下岩石掘进机刀盘载荷特性研究[J]. 哈尔滨工程大学学报, 2018, 39(3): 575-583.

LIU Jianqin, BIN Huaicheng, GUO Wei. Load characteristics of the TBM cutterhead under mixed-face rock ground condition[J]. Journal of Harbin Engineering University, 2018, 39(3): 575-583.

[9] ROXBOROUGH F F, PHILLIPS H R. Rock excavation by disc cutter[J]. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 1975, 12(12): 361-366.

[10] 张照煌, 龚国芳, 高青风. 全断面岩石掘进机连续性刀盘形变理论及应用研究[J]. 应用基础与工程科学学报, 2017, 25(3): 629-635.

ZHANG Zhaohuang, GONG Guofang, GAO Qingfeng. Theoretical and applied research of the deformation of the continuous cutterhead of TBM[J]. Journal of Basic Science and Engineering, 2017, 25(3): 629-635.

[11] 程军, 巩亚东, 陈涛, 等. 基于ADAMS的全断面掘进机刀盘优化设计[J]. 东北大学学报(自然科学版), 2010, 31(6): 882-885.

CHENG Jun, GONG Yadong, CHEN Tao, et al. ADAMS-based optimal design of tunnel boring machine's cutter head[J]. Journal of Northeastern University(Natural Science), 2010, 31(6): 882-885.

[12] 曹旭阳, 张伟, 王欣, 等. TBM典型刀盘刀具布置方法及软件实现[J]. 工程机械, 2010, 41(1): 21-25.

CAO Xuyang, ZHANG Wei, WANG Xin, et al. Cutters arrangement for typical cutter disk of a TBM and its software realization[J]. Construction Machinery and Equipment, 2010, 41(1): 21-25.

[13] 苏翠侠, 王燕群, 蔡宗熙, 等. 盾构刀盘掘进载荷的数值模拟[J]. 天津大学学报, 2011, 44(6): 522-528.

SU Cuixia, WANG Yanqun, CAI Zongxi, et al. Numerical simulation of excavation load on cutterhead in shield tunneling machine[J]. Journal of Tianjin University, 2011, 44(6): 522-528.

[14] 夏毅敏, 吴才章, 兰浩, 等. 典型TBM刀盘力学性能分析与对比[J]. 哈尔滨工程大学学报, 2016, 37(8): 1136-1142.

XIA Yimin, WU Caizhang, LAN Hao, et al. Mechanical performance analysis and comparison of typical TBM cutterhead[J]. Journal of Harbin Engineering University, 2016, 37(8): 1136-1142.

[15] 耿麒, 魏正英, 孟昊, 等. TBM的平面刀盘与两级刀盘的力学性能对比分析[J]. 西安交通大学学报, 2015, 49(3): 121-128.

GENG Qi, WEI Zhengying, MENG Hao, et al. Comparison of mechanical performances between the two-stage cutterhead and the flat-face cutterhead for rock tunnel boring machine[J]. Journal of Xi'an Jiaotong University, 2015, 49(3): 121-128.

[16] 耿麒, 魏正英, 杜军, 等. 基于灰关联分析的全断面岩石掘进机滚刀布局优化方法[J]. 机械工程学报, 2014, 50(21): 45-53.

GENG Qi, WEI Zhengying, DU Jun, et al. Cutters' layout optimization method of the full-face rock tunnel boring machine based on grey relational analysis[J]. Journal of Mechanical Engineering, 2014, 50(21): 45-53.

[17] HUO Junzhou, SUN Wei, CHEN Jing, et al. Optimal disc cutters plane layout design of the full-face rock tunnel boring machine(TBM) based on a multi-objective genetic algorithm[J]. Journal of Mechanical Science & Technology, 2010, 24(2): 521-528.

[18] 刘志杰, 史彦军, 滕弘飞. 基于实例推理的全断面岩石隧道掘进机刀盘主参数设计方法[J]. 机械工程学报, 2010, 46(3): 158-164.

LIU Zhijie, SHI Yanjun, TENG Hongfei. Case-based reasoning approach for cutterhead principal parameter design of full face rock tunnel boring machine[J]. Journal of Mechanical Engineering, 2010, 46(3): 158-164.

[19] RICHARD G, LESLIE G, JAMAL R. Disc cutting tests in Colorado Red Granite: implications for TBM performance prediction[J]. International Journal of Rock Mechanics and Mining Sciences, 2007, 44(2): 238-246.

[20] 凌静秀, 孙伟, 霍军周, 等. TBM刀盘系统多自由度耦合振动响应灵敏度研究[J]. 中南大学学报(自然科学版), 2017, 48(3): 650-657.

LING Jingxiu, SUN Wei, HUO Junzhou, et al. Sensitivity of vibration response about TBM cutterhead system with multi-degree-of-freedom coupling[J]. Journal of Central South University(Science and Technology), 2017, 48(3): 650-657.

[21] CHO J W, JEON S, YU S H, et al. Optimum spacing of TBM disc cutters: A numerical simulation using the three-dimensional dynamic fracturing method[J]. Tunnelling and Underground Space Technology, 2010, 25(3): 230-244.

（编辑 陈灿华）

收稿日期： 2019 -05 -17; 修回日期： 2019 -07 -25

基金项目(Foundation item)：国家自然科学基金资助项目(51475478)；国家重点基础研究发展规划(973计划)项目(2013CB035401)；国家高技术研究发展计划(863计划)项目(2012AA041801)(Project(51475478) supported by the National Natural Science Foundation of China;Project(2013CB035401) supported by the National Basic Research Program(973 Program) of China;Project(2012AA041801) supported by the National High Technology Research and Development Program(863 Program) of China)

通信作者：夏毅敏，博士，教授，从事大型掘进装备研究；E-mail：xiaymj@csu.edu.cn
