桥台后路堤多级加载下黏弹性饱和成层软土地基

一维固结分析

刘萌成^{1, 2}，朱洪州²，彭卫兵¹

(1. 浙江工业大学 建筑工程学院，浙江 杭州，310014；

2. 重庆交通大学 土木建筑学院，重庆，400074)

摘要：将桥台后路堤荷载简化为横截面梯形分布的半无限条形荷载，基于Boussinesq弹性力学解答推导得到桥台后软土地基内竖向附加应力计算公式，由此考虑初始孔隙水压力非均匀分布特性。结合桥台后路堤多级加载的Laplace变换递推公式，运用Laplace变换及其逆变换方法求解Terzaghi固结与Kelvin黏弹性应力应变联合微分方程，获得桥台后路堤多级加载条件下黏弹性饱和成层软土地基固结变形解答。算例分析结果表明：该解答具有合理性和可靠性，计算结果可为桥台后软土地基沉降分析提供参考。

关键词：黏弹性成层地基；固结分析；桥台后路堤荷载；多级加载

中图分类号：U416.1          文献标志码：A         文章编号：1672-7207(2011)04-1117-09

One-dimensional consolidation analysis of viscoelastic saturated layered soft soils under multi-stage loading of bridge approach embankment

LIU Meng-cheng^{1, 2}, ZHU Hong-zhou², PENG Wei-bing¹

 (1.College of Civil Engineering and Architecture, Zhejiang University of Technology, Hangzhou 310014, China;

2. School of Civil Engineering Architecture and Construction, Chongqing Jiaotong University, Chongqing 400074, China)

Abstract: By simplifying the bridge-approach embankment load into a trapezoidal semi-infinite strip load, the formulation of the vertical additional stress in the soft soils was derived from the Boussinesq’s solution in the elastic mechanics and was applied to describe the non-uniform distribution of the initial pore water pressures. In combination with the recursive formulation of the Laplace transform under the multi-stage loading of bridge approach embankment, the one-dimensional consolidation solution of the viscoelastic saturated layered soft soils was presented by means of the Laplace integral transform and its inverse transform for the Terzaghi’s consolidation and Kelvin’s viscoelastic stress-strain combinational differential equations. A case study is given to demonstrate the reasonability and reliability of the solution, and the results can be used as the reference in the analysis of the bridge-approach settlement of the soft-soils ground.

Key words: viscoelastic layered soft soils; consolidation analysis; bridge approach embankment load; multi-stage loading

近年来，国内外许多学者对饱和成层地基固结变形问题进行了大量的研究。Schiffman等^[1-3]开展了简单静载作用下饱和成层地基一维固结研究工作。此后，谢康和等^[4-5]获得了变荷载下任意层地基和半透水边界饱和成层地基的一维固结解答。为了更合理地反映地基土特性及附加应力随深度的分布规律，Zhu等^[6]研究了随深度变化荷载作用下双层土的固结问题，李冰河等^[7-8]采用各天然土层划分多个子层并假定各子层应力应变关系为线弹性的方法，得到了变荷载作用下渗透系数和压缩模量随深度变化的成层地基非线性一维固结问题半解析解。为了合理考虑软土地基的黏弹性特性，蔡袁强等^[9-11]通过研究获得变荷载作用下半透水边界黏弹性成层地基的一维固结解答，这为进行现场沉降或沉降速率预测提供了较为有效的计算方法。软土地区修建高速公路等交通基础设施常常采用桥梁跨越不良土体区域，由此产生的桥台后地基长期沉降问题成为关注的焦点。由于桥梁的隔断作用，公路路堤沿纵向出现局部间断，桥台后路堤荷载呈现为半无限条形荷载形式。桥台后路堤荷载作用下地基竖向附加应力非均匀分布，对应的地基沉降亦具有非均匀分布特性。为此，本文作者通过公式推导获得了桥台后软土地基竖向附加应力计算公式以及多级加载条件下路堤荷载的Laplace变换递推公式，基于Terzaghi一维固结理论及Boussinesq弹性力学解答，建立桥台后路堤多级加载下黏弹性饱和成层软土地基固结变形分析方法。通过算例分析阐明了该方法的合理性和可靠性，计算结果可为桥台后软土地基沉降分析提供  参考。

1  问题的描述

桥台后黏弹性饱和成层软土地基固结求解采用Terzaghi一维固结理论基本假设条件^[12]。计算模型纵断面如图1所示，其中：O为空间坐标系原点；O′为路桥交接面与路堤底面(地基表面)中心线交点；x轴为路堤宽度方向；y轴为路堤底面纵向中心线；z轴为竖直方向；y₀为计算横截面与路桥交接面在y方向上的距离；P(x，t)为桥台后路堤自重引起的地基表面荷载，其几何特点为x方向(横断面)呈等腰梯形分布，y方向(纵断面)呈半无限均匀分布(即由路桥交接处向正y方向无限延伸)；h_i为第i层(i=1，2，…，n)层底z坐标，E_si，η_i，k_v,i分别为第i层(i=1，2，…，n)的压缩模量、黏滞系数和竖向渗透系数。计算模型的初始条件、边界条件以及层间连续条件如下(其中：为第i层有竖向效应力；t为时间；γ_w为水的容重)。

(1) 初始条件：；

(2) 边界条件：单面(顶面)排水时，；双面(顶、底面)排水时，；

(3) 层间连续条件：应力连续条件为；流量连续条件为： 。

2  地基竖向附加应力计算

由于成层软土地基各土层间刚度差异较小，因此，应力扩散效应较小，沿用分层总和法中地基附加应力计算原理而忽略土层应力扩散效应。空间坐标系如图2所示。其中：b为路堤顶部宽度；β为旋转至z轴正方向所夹锐角，逆时针旋转为负，顺时针为正；x为在x轴投影坐标；a为路堤边坡宽度；R₁为M点与y轴的距离；y₀为计算横截面与路桥交接面y方向距离；h为路堤高度；R为M点与y轴任意点的距离；z为在z轴投影长度。为简化积分表达，图2中坐标原点O始终为路堤底面中心线与计算点M所处横截面xOz交点，该截面与桥台距离为y₀，因此，该点坐标为M(x，0，z)。如图2所示，桥台后路堤荷载产生的地基竖向附加应力可以通过左右2个三角形和中间1个矩形(均匀)分布半无限条形荷载的面积积分得到，该积分可分解为y方向和x方向2步积分。y方向积分范围为，而x方向积分范围为。具体积分表达式和积分上、下限如表1所示，其中：p₀为均布荷载(即三角形荷载最大值)；β₁，β₂，β₃和β₄分别为图2中地基上任一点M与I，J，C或D点连线与z轴正方向所夹锐角。

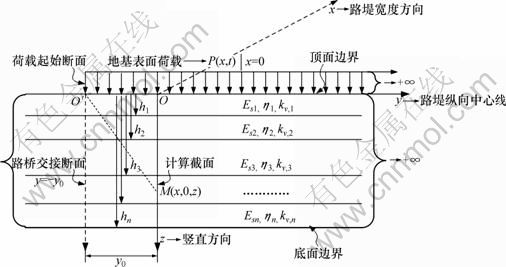

图1  桥台后黏弹性饱和成层软土地基固结计算模型纵断面图

Fig.1  Longitudinal section of consolidation analysis model in bridge approach viscoelastic saturated layered soft soils

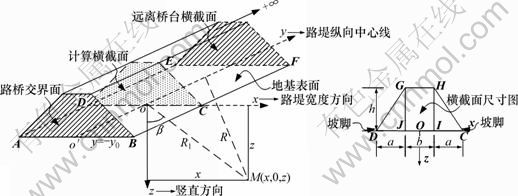

图2  桥台后路堤三维构造模型

Fig.2  Configuration of three-dimensional model in bridge-approach embankment

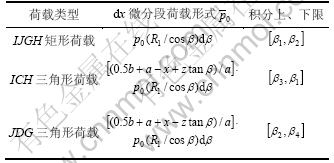

表1  横截面上不同类型荷载微分形式(x≥0)

Table 1  Differential formulation of various loads at transverse sections

2.1  荷载沿路堤纵向积分

图3所示为桥台后路堤荷载纵断面积分计算示意图，其中，为线荷载在dy微分段荷载。根据Boussinesq竖向应力解答，在积分范围内获得线荷载作用下点M的竖向附加应力；换元积分y=R₁tan α，α为中间变量；cos β=z/R₁，R₁为的长度，^[13]：

       (1)

图3  桥台后路堤荷载纵断面积分计算示意图

Fig.3  Integral analysis of bridge-approach embankment load at longitudinal section

2.2  荷载沿路堤宽度方向积分

2.2.1  矩形分布条形荷载

横截面上矩形分布荷载微分表达式如图4所示，其中：O₁为M点在x轴的投影点；O为坐标原点；A为dx微分段内荷载作用点；C为路堤右侧坡脚；p₀为最大荷载集度；为A点处荷载集度；R₁为长度。由于地基竖向附加应力关于路堤中心纵断面对称分布，因此，以下只考虑x≥0的情况。将表1中IJGH矩形荷载代入式(1)，积分可得该荷载作用下地基任意位置竖向附加应力：

         (2)

计算中采用换元法积分： 。其中：θ为中间变量； ，当x≥b/2时，β₁≥0；当0≤x＜b/2时，β₁＜0。而x≥0时，，β₂≥0。对应中间变量θ的上下限θ₁和θ₂通过三角函数关系计算得到。

图4  横截面上矩形分布荷载微分表达式

Fig.4  Differential formulations of loads in rectangular distribution at transverse section

2.2.2  三角形分布条形荷载

如图5(a)所示，将表1中三角形ΔICH荷载表达式代入式(1)，积分可得相应地基任意位置竖向附加  应力：

  (3)

         (4)

令y₀cos β=ztan γ，则：

          (5)

式中：γ为换元积分中间变量。

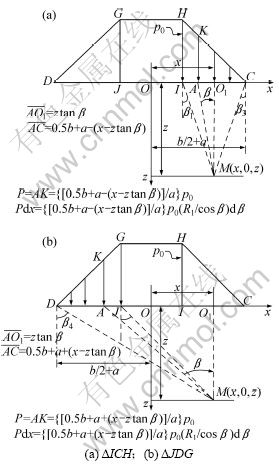

图5  横截面上三角形荷载微分形式

Fig.5  Differential formulations of loads in triangular distribution at transverse sections

同理，由图5(b)可以推导得到ΔJDG荷载作用下竖向附加应力为：

 (6)

其中：；当x≥b/2+a时，β₃≥0；当0≤x＜b/2+a时，β₃＜0；而x≥0时，tanβ₄=(x+b/2+a)/z。对应中间变量γ上、下限γ₁，γ₃以及γ₂，γ₄可通过三角函数关系计算得到。综上可知，横截面上梯形分布路堤荷载产生的地基竖向附加应力σ_z计算公式为：

            (7)

由式(2)~(7)可知，图1中所示地基表面荷载   P(x，t)在桥台后地基中产生的竖向附加应力σ_z为x，z和y₀的函数，即该附加应力在深度方向、纵断面和横断面方向皆呈现为非均匀分布形式。

3  问题求解

3.1  固结方程求解

文献[4]给出的一维黏弹性kelvin体的Terzaghi一维固结微分控制方程为：

         (8)

以下根据本文边界和初始条件求解方程(8)。针对时间t对方程(8)进行Laplace变换：

           (9)

其中：s=ρ+iw，s，ρ，w为Laplace变换参变量。根据初始条件可知，因此，式(9)简化为：

     (10)

求解方程(10)可得地基第i土层竖向有效应力Laplace变换解答：

           (11)

            (12)

式中：λ_i1和λ_i2为第i层土层应力矩阵待定系数。

将有效应力的Laplace变换解答分别代入层间应力连续条件和流量连续条件的Laplace变换等式，联立求解可得到应力解系数矩阵D_i及其递推公式：

  (13)

              (14)

 (15)

        (16)

(17)

其中：； ；系数m₁₁，m₁₂，m₂₁和m₂₂通过各层递推矩阵相乘得到：

      (18)

将式(11)进行Laplace逆变换，可获得地基表面无限均布荷载p₀作用下有效应力与孔压解答。当竖向附加应力σ_z与深度z满足关系σ_z=    p₀f(z)时，根据文献[14]，有效应力与孔压为：

 (19)

  (20)

式中，f(z)为σ_z关于z的分布函数。分别采用式(2)，(3)和(6)计算矩形IJGH分布、三角形ICH分布和三角形JDG分布的单位荷载作用下附加应力，和，然后，将三者叠加获得图1中点M(x，0，z)的分布函数f(z)=(σ_z1+σ_z2+σ_z3)/p₀。地基总沉降s为各个地基土层沉降Δs_i之和：

     (21)

式中：m_vi为考虑黏弹性的等效体积压缩系数。

由于难以通过公式推导方法获得的Laplace逆变换解析解，因此，本文采用常用的Durbin数值方法^[15]对式(11)进行Laplace逆变换数值求解。

3.2  路堤多级加载的Laplace变换递推公式

根据桥台后路堤分层填筑现场工况(如图6所示)，给出以下2点假设条件：(1) 第j层填筑时间(加荷时间)为T_cj，对应矩形IJGH区域荷载增量为第i层填土自重p_j；(2) 第j个施工间歇期(相邻2个加载阶段的时间间隔)为T_sj，并且施工间歇期荷载保持恒定。路堤多级加载p(t)表达式为：

   (22)

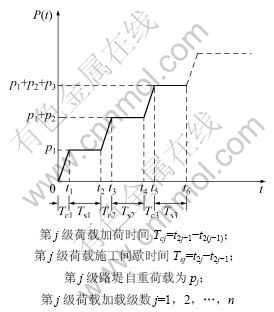

图6  路堤多级加载历时曲线

Fig.6  Time history curves of multi-stage embankment loading

t_j(j=1，2，3，…，n)为加载时间；t_tj为第j级荷载加载时间和对应的方缸间歇时间之和；t_2j-1为第j级荷载施加完毕时刻；t_2j为第j级施工间歇完毕时的时间，则t_tj=T_cj+T_sj，，。其中，j=1，2，…，n。

根据Laplace积分变换定义，可以得到路堤多级加载Laplace变换的一般表达式：

         (23)

定义以下积分形式：

      (24)

(25)

由此得到路堤荷载分1级、2级、…、n级施加的递推公式：

       (26)

             (27)

其中：n≥2。

4  算例分析

江苏淮(安)盐(城)高速公路某试验段跨线桥采用桩承式桥台，桥台后饱和成层软土地基模型如图1所示，排水边界条件为单面(顶部)排水。通过室内试验获得成层地基固结参数如表2所示。桥台后路堤高2 m，分8次填筑，每次厚度0.25 m，填土容重为20 kN/m³；桥台后路堤采用等速施工方法填筑，每层填筑时间T_cj=5 d，施工间歇时间T_sj=20 d，因此，路堤竣工时间为200 d。

顶部宽度为b=20 m，边坡坡率为1.0:1.5，由此可得路堤边坡宽度a=3.0 m。沿着路堤中线在地基表面设置系列沉降监测点，监测工作从路堤填筑时开始，至路堤竣工后480 d结束。依据桥台后路堤多级加载下桥台后饱和成层软土地基一维固结解答，采用Fortran语言编制相应计算程序，针对计入和不计入土层黏性2类情况，对上述工程实例进行沉降预测与实测结果的对比分析。路堤中线下黏弹性饱和成层软土地基表面沉降曲线如图7所示，路堤中线下弹性饱和成层软土地基表面沉降曲线如图8所示。

对比图7和8地表沉降预测结果发现：无论是否计入地基土体黏性特性，越接近桥台处，地表沉降变化幅度越大，越远离桥台，则地表沉降变化幅度越  小；计算结果表明：距离桥台距离y≥20 m时，地表沉降达到稳定值并呈现为均匀分布形式。由此可见：地表沉降由非均匀分布过渡到均匀分布反映了桥台截断路堤形成地基应力非均匀分布的影响范围存在有 限性。

由图7与图8可知：黏弹性地基地表沉降预测值略小于实测值，而弹性地基地表沉降预测值大于实测值。这是由于描述地基黏弹性的Kelvin体牛顿黏壶起到迟滞变形的作用。计入地基黏性与不计地基黏性相比，其预测值更接近现场实测值。这表明采用黏弹性模型能够较合理地描述软土地基流变特性，并能较准确地预测软土地基沉降。

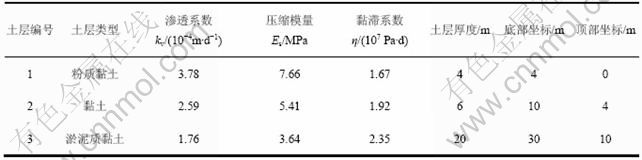

表2  饱和成层软土地基固结参数

Table 2  Consolidation parameters of saturated layered soft soils

­

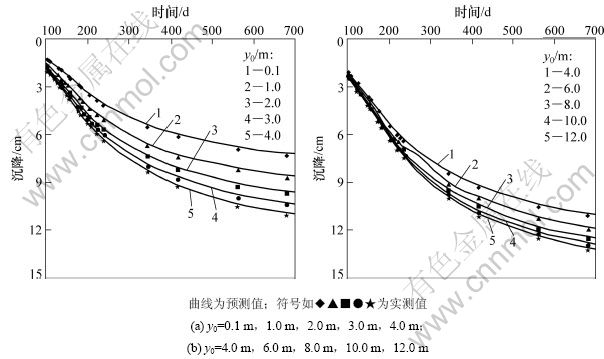

图7  路堤中线下黏弹性饱和成层软土地基表面沉降曲线

Fig.7  Settlements at top of viscoelastic saturated layered soft soils under center line of embankment

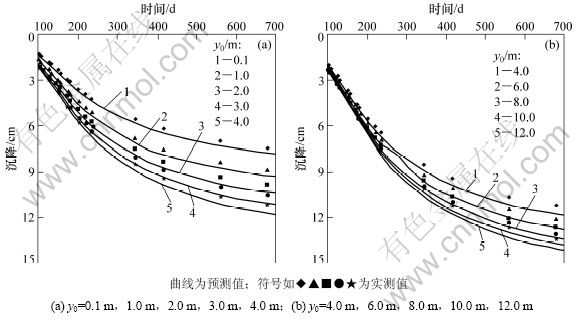

图8  路堤中线下弹性饱和成层软土地基表面沉降曲线

Fig.8  Settlements at top of elastic saturated layered soft soils under center line of embankment

5  结论

(1) 在横截面梯形分布的路堤荷载作用下，桥台后地基竖向附加应力计算公式能够较好地反映地基竖向附加应力沿地基深度和道路纵向的非均匀分布规律。

(2) 多级加载条件下桥台后路堤荷载的Laplace变换递推公式统一形式能够较好地反映现场路堤分层填筑的实际工况。

(3) 在桥台后路堤多级加载条件下，饱和成层软土地基表面沉降预测值与现场实测值基本一致，表明该固结解答具有合理性和可靠性。

参考文献：

[1] Schiffman R L, Stein J R. One-dimensional consolidation of layered systems[J]. Journal of the Soil Mechanics and Foundations Division, 1970, 96(4): 1499-1504.

[2] Pyrah I C. One-dimensional consolidation of layered soils[J]. Geotechnique, 1996, 446(3): 555-560.

[3] 谢康和. 层状土半透水边界一维固结分析[J]. 浙江大学学报: 自然科学版, 1996, 30(5): 567-575
XIE Kang-he. One dimensional consolidation analysis of layered soils with impeded boundaries[J]. Journal of Zhejiang University: Natural Science, 1996, 30(5): 567-575.

[4] 谢康和, 潘秋元. 变荷载下任意层地基一维固结理论[J]. 岩土工程学报, 1995, 17(5): 80-85.
XIE Kang-he, PAN Qiu-yuan. One dimensional consolidation of layered ground under time-dependent loading[J]. Chinese Journal of Geotechnical Engineering, 1995, 17(5): 80-85.

[5] 蔡袁强, 梁旭, 吴世明. 变荷载下半透水边界成层地基的一维固结[J]. 应用数学和力学, 2004, 25(8): 855-862.
CAI Yuan-qiang, LIANG Xu, WU Shi-ming. One-dimensional consolidation of layered soils with impeded boundaries under time-dependent loadings[J]. Applied Mathematics and Mecha- nics, 2004, 25(8): 855-862.

[6] Zhu G, Yin J H. Consolidation of double soil layers under depth-dependent ramp load [J]. Geotechnique, 1999, 49(3): 415-421.

[7] 李冰河, 谢康和, 应宏伟, 等. 变荷载下软粘土非线性一维固结半解析解[J]. 岩土工程学报, 1999, 21(3): 288-293.
LI Bing-he, XIE Kang-he, YING Hong-wei, et al. Semi-analytical solution one-dimensional nonlinear consolidation of soft clay under time-dependent loading[J]. Chinese Journal of Geotechnical Engineering, 1999, 21(3): 288-293.

[8] 蓝柳和, 谢康和. 半解析法在成层软粘土地基固结问题中的应用[J]. 岩石力学与工程学报, 2003, 22(2): 327-331.
LAN Liu-he, XIE Kang-he. Application of semi-analytical solution into consolidation of layered soft clay[J]. Chinese Journal of Rock Mechanics and Engineering, 2003, 22(2): 327-331.

[9] 蔡袁强, 徐长节, 袁海明. 任意荷载下成层黏弹性地基的一维固结[J]. 应用数学和力学, 2001, 22(3): 307-313.
CAI Yuan-qiang, XU Chang-jie, YUAN Hai-ming. One- dimensional consolidation of layered and viscoelastic solids under arbitrary loading[J]. Applied Mathematics and Mechanics, 2001, 22(3): 307-313.

[10] 蔡袁强, 梁旭, 郑灶锋, 等. 半透水边界的粘弹性土层在循环荷载下的一维固结[J]. 土木工程学报, 2003, 36(8): 86-90.
CAI Yuan-qiang, LIANG Xu, ZHENG Zao-feng, et al. One-dimensional consolidation of viscoelastic soil layer with semi-permeable boundaries under cyclic loading[J]. Chinese Civil Engineering Journal, 2003, 36(8): 86-90.

[11] 郑灶锋, 蔡袁强, 徐长节, 等. 变荷载下半透水边界成层黏弹性地基的一维固结分析[J]. 浙江大学学报: 工学版, 2005, 39(8): 1234-1237.
ZHENG Zao-feng, CAI Yuan-qiang, XU Chang-jie, et al. One-dimensional consolidation of layered and visco2elastic ground under arbitrary loading with impeded boundaries[J]. Journal of Zhejiang University: Engineering Science, 2005, 39(8): 1234-1237.

[12] Terzaghi K. Theoretical soil mechanics[M]. New York: John Wiley and Sons, 1943: 270-296.

[13] 旷开萃. 高等级公路桥头跳车综合研究和分析[D]. 上海: 同济大学土木工程学院, 2002: 20-26.
KUANG Kai-cui. Investigation and analysis on the bridge-approach bump on the highway[D]. Shanghai: Tongji University. College of Civil Engineering, 2002: 20-26.

[14] 赵维炳, 施建勇. 软土固结与流变[M]. 南京: 河海大学出版社, 1996: 34-62.
ZHAO Wei-bing, SHI Jian-yong. Consolidation and rheology on soft soils[M]. Nanjing: Hohai University Press, 1996: 34-62.

[15] Durbin F. Numerical inversion of Laplace transform: An efficient improvement to Dubner and Abate’s method[J].The Computer Journal, 1974, 17(4): 371-376.
