文章编号：1004-0609(2015)12-3535-08

机械活化对闪锌矿物化性质及焙烧动力学的影响

田  磊，张廷安，吕国志，刘  燕，周  双，张伟光，张国权

(东北大学 多金属共生矿生态化冶金教育部重点实验室，沈阳 110819)

摘  要：研究机械活化对闪锌矿的物化性质以及焙烧宏观动力学的影响，采用X射线衍射仪、扫描电镜、激光粒度分析仪、比表面积测试仪、热重分析，分析活化前后闪锌矿的晶体结构、表观形貌、粒度和比表面积的变化规律。使用MDTA分析法研究未活化与机械活化闪锌矿在空气气氛下的氧化焙烧宏观动力学。结果表明：机械活化使闪锌矿的物化性质发生明显改变。在焙烧过程中，经过机械活化的闪锌矿氧化速率远大于未活化闪锌矿的。机械活化可显著提高闪锌矿的反应活性。经机械活化30、120 min后，闪锌矿在焙烧过程中的表观活化能由未活化时的239.78 kJ/mol分别降至171.25和57.17 kJ/mol。并计算出其相应的非等温氧化动力学方程。

关键词：闪锌矿；焙烧宏观动力学；机械活化；表观活化能；非等温动力学方程

中图分类号：TF813          　    　     文献标志码：A

Effect of mechanical activation on physical and chemical properties and roasting kinetics of sphalerite

TIAN Lei, ZHANG Ting-an, Guo-zhi, LIU Yan, ZHOU Shuang, ZHANG Wei-guang, ZHANG Guo-quan

(Key Laboratory for Ecological Utilization of Multimetallic Mineral, Ministry of Education,

Northeastern University, Shenyang 110819, China)

Abstract: The sphalerite was mechanically activated by a high performance ball, and the physical and chemical properties and roasting kinetics were studied. The effects of the variation in crystalline structure, morphology, panicle size and specific surface area of the non-activated and mechanically activated sphalerite concentrates were characterized by X-ray diffractometry, scanning electron microscopy, thermal analysis, particle size analyzer and volumetric adsorption analyzer, respectively. The roasting macrokinetics of unactivated and mechanically activated were investigated using differential thermal analysis (DTA) in oxygen. The results show that the physicochemical properties of sphalerite are changed obviously by mechanically activation. In the roasting process, the oxidation rate of sphalerite activated sphalerite is much faster than that of non-activated sphalerite. Reaction activity of sphalerite is significantly improved by mechanical activation. When sphalerite is mechanically activated for 30 min and 120 min, the apparent activation energy decreases from 239.78 kJ/mol of non-activated sphalerite to 171.25 and 57.17 kJ/mol, respectively. The corresponding non-isothermal oxidation kinetics equations were calculated.

Key words: sphalerite; roasting macro kinetics; mechanical activation; physicochemical property; apparent activation energy; non-isothermal kinetics equation

作为一种重要的有色金属，锌具有良好的物理化学性能，并广泛地应用于合金、镀层、电池等行业^[1]。世界上有90%以上的锌是由硫化锌精矿冶炼得来的，在目前传统炼锌过程中，无论是用火法还是用湿法处理闪锌矿时，第一阶段都要有焙烧工序^[2]，而闪锌矿是立方晶系，其晶体结构与金刚石类似，结构稳定，故需要较高的焙烧温度和条件，而且其中有害的元素砷和锑不易挥发脱除，从而影响了后续的硫酸浸出或高温还原工序。为了解决以上问题，人们通常选用降低硫化锌物理化学稳定性的预处理强化办法来增加闪锌矿的活度。其中机械活化就是典型的预处理强化方法^[3]。

机械活化预处理矿石目前已有许多研究^[4-6]，伍凌等^[7]研究了机械活化对钛铁矿的结构、形貌、粒度及盐酸常压浸出效果的影响，他们发现机械活化可以细化钛铁矿的粒径，增加颗粒表面的粗糙度，从而增大其比表面积；机械活化可以破坏钛铁矿晶粒的完整 性，并产生大量晶格缺陷，使晶格膨胀，且经过盐酸浸出后煅烧获得的富钛渣品位高于90%的人造金红石。等^[8]研究了机械活化对重晶石的碳热还原反应的作用，发现经过机械活化后，反应物之间的反应接触面积增加，储能增加，从而促进了重晶石还原动力学。结果发现，机械活化后，重晶石反应的活化能从519 kJ/mol降低到276 kJ/mol；MOHSEN等^[9]研究了机械活化对CuPbZn复合硫化精矿酸浸提金的影响，发现经过机械活化后，样品的非晶化程度可达到78%，比表面积从1.3 m²/g增大到4.6 m²/g，最终未活化样品中金的回收率为17.4%，机械活化后金的回收率提高至73.26%；张燕娟等^[10]采用搅拌球磨对高纯度铟铁酸锌进行机械活化，研究不同活化试样在硫酸溶液中的浸出特性和溶解动力学，他们发现机械活化使铟铁酸锌的物化性质发生明显改变，并由此提高了铟铁酸锌的反应活性。活化后铟铁酸锌与硫酸反应的表观活化能和表观反应级数都大幅度降低，未活化铟铁酸锌的酸溶过程受化学反应控制，活化后则为混合控制。

对于机械活化强化处理硫化矿的研究也有文献报道，YANG等^[11]通过机械活化实验来揭示硫化矿发生自燃的本质原因，结果发现硫化矿石经历机械活化作用后，比表面积增大，出现团聚效应，产生晶格畸变与晶格缺陷，初始放热点及最大反应速率所对应的温度值均有所下降，从而使硫化矿的化学反应活性得到相应提高，在一定的环境条件下更加容易产生氧化自热，最终引发自燃火灾；肖忠良等^[12]发现闪锌矿随着活化时间的延长，能量释放依次增加，能量释放后颗粒变粗，细粒子明显减少，表面积减小，初步认为该能量释放是由于温度升高导致细粒子团聚、表面积减少而引起的；胡慧萍等^[13]用Friedman法研究了未活化黄铁矿和机械活化不同时间的黄铁矿的热分解动力学，他们发现黄铁矿的热分解活化能降低与活化后黄铁矿的晶格畸变率增大及晶块尺寸降低有关。

上述机械活化处理矿物的研究仅仅针对一般性的表征特点，而针对闪锌矿活化处理后的高温氧化反应本质及动力学规律的研究较少且缺乏相应的基础数据，所以为进一步揭示机械活化对闪锌矿物化性质及焙烧动力学的影响，本文作者采用差热分析法(MDTA)^[13]进行未活化与机械活化硫化矿氧化宏观动力学行为差异的研究，并对其氧化非等温动力学方程进行了计算分析。

1  实验

1.1  样品制备

本研究中所使用的闪锌矿产自于云南昆明某矿山，粒度为58~90 μm，表1所列为在本研究中所用的闪锌矿的主要化学组成。

表1  未活化闪锌矿的化学成分

Table 1  Chemical composition of natural sphalerite (mass fraction, %)

闪锌矿的机械活化实验是在PULVERISETTE 5型的行星式球磨机进行的。在每个球磨实验中，闪锌矿(约50 g)加入到一个球磨罐中，里面含有直径为6 mm和10 mm不锈钢研磨球，罐中的矿球质量比为1:8，然后将闪锌矿在干燥的气氛中进行球磨，所有批次实验球磨的转速为300 r/min。闪锌矿在行星式磨机内活化时间分别为30、120 min。

1.2  样品性能表征方法

采用Bruker D8 Advance型(Bruker，德国)衍射仪进行闪锌矿的X射线衍射分析，采用铜靶以20 min的扫描速率，0.02°的步长和10°~90°范围进行扫描。通过SU-8000扫描电子显微镜(HITACHI公司生产，日本)进行形貌分析。使用Mastersizer3000激光衍射粒度分析仪(Malvern公司生产，英国)进行粒度分布的测定，通过ASAP2000表面积分析仪(Micromeritics公司生产，美国)使用多点BET法测得比表面积。使用Q600 TG/DTA测定仪(TA公司生产，美国)进行差热分析。

2  结果与讨论

2.1  XRD和SEM分析

未活化的闪锌矿和活化后闪锌矿的XRD谱见图1。从图1可以看出，未活化的闪锌矿的XRD的峰主要为硫化锌(JCPDS65-5476)。从活化后的闪锌矿的XRD看出，所有的峰也表明硫化锌(JCPDS65-5476)，并没有观察到新的结晶相。机械活化使得衍射线的强度的减小，衍射峰变宽，尤其是活化120 min后，有的硫化锌衍射峰消失，机械活化通过球的冲击和碰撞造成了结晶相减少，微晶尺寸变化和晶格畸变。

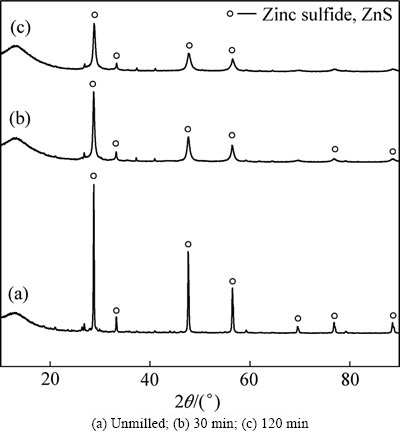

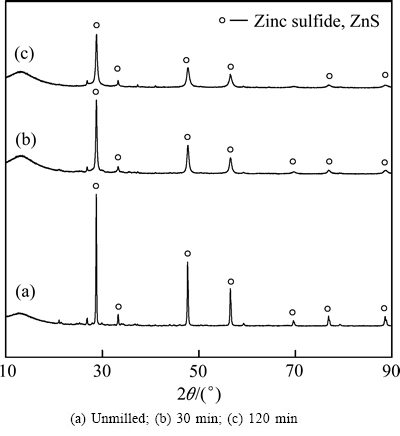

图1  未活化和活化不同时间后闪锌矿的XRD谱

Fig. 1  XRD patterns of unmilled and activated sphalerite for different time

图2  未活化和活化不同时间后闪锌矿的SEM像

Fig. 2  SEM images of unmilled and activated sphalerite for different time

图2所示为未活化和活化不同时间后的闪锌矿的SEM像，图2(a)所示为未球磨的闪锌矿，闪锌矿的聚合体最初包括尺寸范围为20~50 μm的颗粒。图2(b)所示为活化30 min后的闪锌矿。机械活化30 min后，闪锌矿大的颗粒被破碎成尺寸为2 μm左右的小颗粒，闪锌矿颗粒被分离且变的松散。图2(c)所示为活化120 min后的闪锌矿。机械活化120 min后，闪锌矿颗粒形貌呈现部分无规则形状，且变化明显。同时由于无定形化的增加，在形貌上看起来类似于由很多颗粒组成的团聚体。

为了充分考察活化120 min后闪锌矿的形貌及团聚状态，将活化120 min后闪锌矿的团聚物进一步放大，由图2 (d)可以看出，由于具有锌、硫交互堆积层状排列的ZnS在机械活化120 min后，层与层之间发生滑动，导致层之间的相互作用力被破坏，变成小的无规则颗粒，且颗粒的团聚的现象十分明显。

综合上述，闪锌矿经过机械活化后，大颗粒的闪锌矿被破碎成小颗粒，随着机械活化时间增加，颗粒团聚现象越明显，且具有一定程度的无定形化。

2.2  粒度与比表面积分析

图3所示为未活化和活化不同时间后闪锌矿的粒度分布。图4所示为原矿和活化矿的粒度及比表面积变化。从图3和4中可以看出，机械活化显著地降低了闪锌矿的粒度和增大了闪锌矿的比表面积，原矿的粒度主要分布在0.5~100 μm，d₅₀(中位粒径)为13.644 μm，比表面积为2.19 m²/g，经过30 min球磨活化后闪锌矿的粒度主要分布在0.3~60 μm，d₅₀为2.843μm，比表面积为5.21 m²/g，经过120 min球磨活化后闪锌矿的粒度主要分布在0.1~30 μm，d₅₀为0.238 μm，比表面积为21.1 m²/g，为原矿比表面积的10倍，该结果与上述闪锌矿的粒度变化基本上一致。

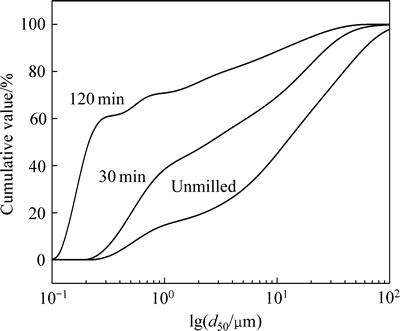

图3  未活化和活化不同时间后闪锌矿的粒度分布

Fig. 3  Particle size distribution with different time of activation

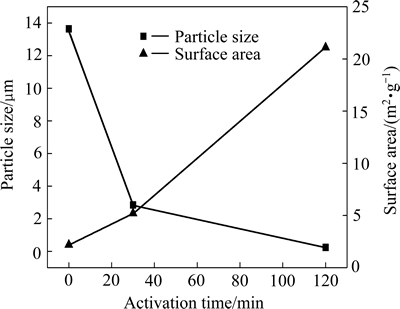

图4  未活化和活化不同时间后闪锌矿的粒度和比表面积变化

Fig. 4  Variation of mean particle size and surface area with time of activation

2.3  热重分析

图5所示为在大气中的未活化和活化不同时间的闪锌矿的热重分析的结果。从图5(a)中可以看出，在853~923 K之间，曲线3的斜率远远大于曲线1的，说明活化120 min的闪锌矿的质量损失速率远远超过未球磨闪锌矿的，闪锌矿的氧化动力学经过机械活化后明显增强，活化时间的延长导致闪锌矿的氧化率的增加。在973 K左右，活化120 min的闪锌矿中的S^2-就基本上氧化成S⁴⁺，但是未活化的闪锌矿中S^2-被氧化不到40%。这是因为闪锌矿的氧化反应是气固两相反应，反应速率与闪锌矿的反应活性和比表面积有关，而机械活化一方面使闪锌矿晶格畸变和表面活性增大，提高了闪锌矿的分子平均能量，从而使闪锌矿氧化所需的活化能降低；另一方面，机械活化后闪锌矿的比表面积增大了10倍左右。

从图5(b)中可以看出，未经过球磨的闪锌矿没有出现明显的吸热峰，经过球磨120 min后的闪锌矿，在663 K和893 K时逐渐出现了两个很明显的吸热峰，这说明经过机械活化后，闪锌矿表面的氧化反应加强，表面活性增大。

为了进一步分析球磨后闪锌矿的氧化动力学变化，将未球磨和球磨后的闪锌矿分别称取2.0 g，在663和893 K温度条件下保温30 min，然后进行进行XRD和实际质量损失率β：

                                (1)

式中：m₀为闪锌矿初始的质量；m_t为焙烧t时刻闪锌矿的质量。

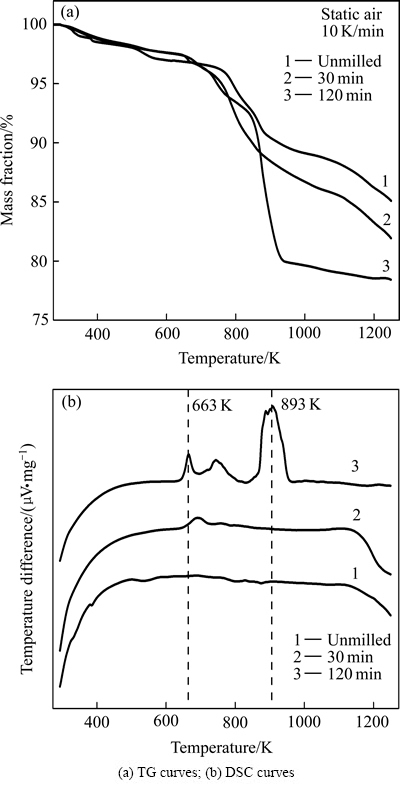

图5  未活化和活化不同时间后闪锌矿的热重曲线

Fig. 5  Thermogravimetric plots for unmilled and activated sphalerite for different time

保温663 K的未球磨和球磨后的闪锌矿的XRD谱见图6。实际质量损失与机械活化时间的关系见表2。从XRD谱可以看出，所有的峰都显示为硫化锌(JCPDS65-5476)，并没有观察到新的结晶相。而表2中的质量损失率β_{663 K}基本上都一致，由此可以得出在663 K条件下，未球磨和球磨后的闪锌矿的结构水被脱除。

保温893 K的未球磨和球磨后的闪锌矿的XRD谱见图7。从XRD谱可以看出，既有硫化锌(JCPDS65-5476)的特征峰出现，还有新的结晶相氧化锌(JCPDS75-0576)出现，说明在893 K时，闪锌矿开始发生了氧化反应。而表2中的质量损失率β_{893 K}随着球磨时间的延长则不断增大，这表明在893 K条件下，经活化的样品迅速在大气中氧化，而在非活性部分中S^2-则很难被氧化。

图6  在663 K条件下未活化和活化30 min、120 min后闪锌矿的XRD谱

Fig. 6  XRD patterns of unmilled and activated sphalerites for different time under 663 K

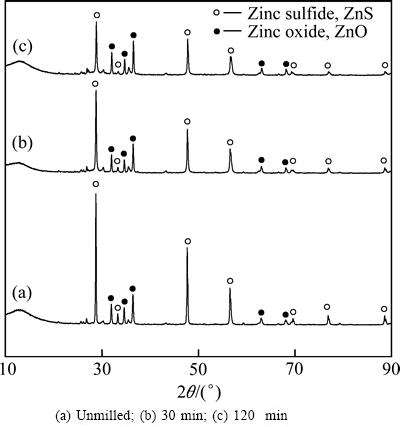

图7  在893 K条件下未活化和活化30 min、120 min后闪锌矿的XRD谱

Fig. 7  XRD patterns of unmilled and activated sphalerites for different time under 893 K

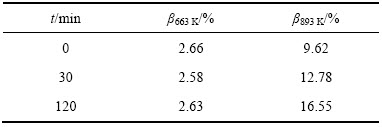

表2  实际质量损失与活化时间的关系

Table 2  Relationship between quality loss and activation time

2.4  闪锌矿的非等温动力学分析

根据非等温动力学理论，线性升温条件下的气、固相反应动力学方程为^[15]

                    (2)

式中：为温度T时的反应转化率；为反应的动力学机制函数；A为表观频率因子，s^-1；E为表观活化能，kJ/mol；T为反应温度，K；β为线性升温速率，K/s。

反应转化率可根据下式求得：

                                (3)

式中：m₀为闪锌矿初始的质量；m_t为焙烧t时刻闪锌矿的质量；m为闪锌矿焙烧结束后的质量。

非等温动力学的数据处理方法通常采用微商法和积分法，微商法有Freman-Carroll法、Achar，Brindley和Sharp法、Vachuska和Voboril法等，积分法有Doyle和Zsako法、Coats和Redfern法、MacCallum和Tammer法等^[16-18]。

本研究中采用Doyle近似计算^[19]，式(2)可表示为

             (4)

式中：。

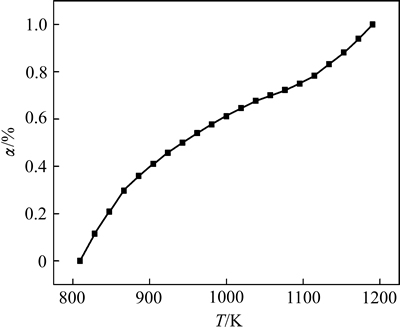

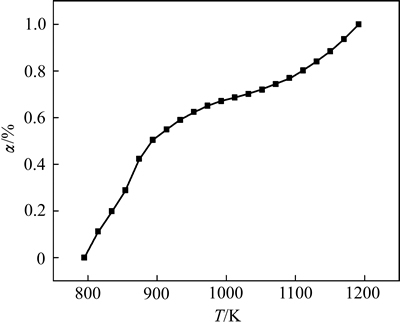

图8  未活化的闪锌矿的质量损失过程α-T图

Fig. 8  Plots of α-T of unmilled sphalerite during mass loss process

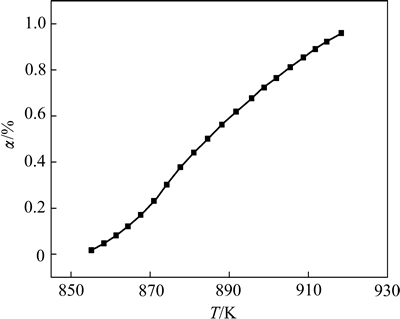

图9  活化30 min闪锌矿的质量损失过程α-T图

Fig. 9  Plots of α-T of activated sphalerite for 30 min during mass loss process

图10  活化120 min闪锌矿的质量损失过程α-T图

Fig. 10  Plots of α-T of activated sphalerite for 120 min during mass loss process

在790~1200 K温度范围内，未活化和活化30、120 min的闪锌矿的氧化质量损失率随时间的变化关系如图8~10所示。根据实验结果，可以推出在氧化锌的形成过程中，分解的气体产物SO₂向外扩散，由于生成产物的摩尔体积小于反应物的摩尔体积，因而产物层相对于反应核是多孔的。故可以推测反应速率的限制步骤为界面化学反应。

当化学界面反应成为反应过程的控制性环节时，

或^[20]，故：

 (5)

将质量损失率数据代入式(5)中，将对1/T作图，线性拟合取斜率为()，截距为()，得到图11~13。

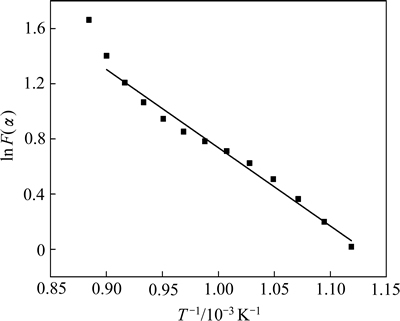

图11  未活化的闪锌矿的与T^-1拟合关系图

Fig. 11  Relationship between and T^-1 of unmilled sphalerite

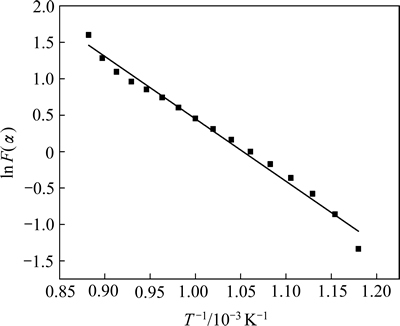

图12  活化30 min闪锌矿的与T^-1拟合关系图

Fig. 12  Relationship between and T^-1 of activated sphalerite for 30 min

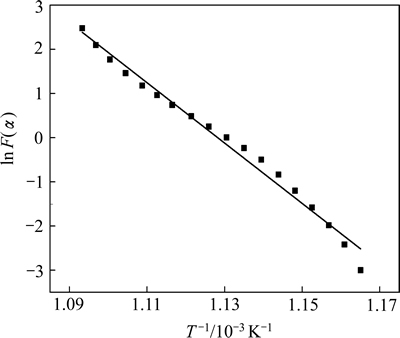

图13  活化120 min闪锌矿的与T^-1拟合关系图

Fig. 13  Relationship between and T^-1 of activated sphalerite for 120 min

根据图11~13算得未活化和活化30、60 min的闪锌矿焙烧质量损失过程中的活化能分别为E_0min= 239.78 kJ/mol，E_30min=171.25 kJ/mol，E_120min=57.17 kJ/mol，表观频率因子分别为A_0min=1.504×10¹⁰ s^-1，A_30min=1.074×10¹⁰ s^-1，A_120min=3.586×10⁹ s^-1，非等温动力学方程分别为

    (6)

    (7)

    (8)

3  结论

1) 闪锌矿经过机械活化后，大颗粒的闪锌矿被破碎成小颗粒，随着机械活化时间延长，颗粒团聚现象越明显，且具有一定程度的无定形化。机械活化显著地降低了闪锌矿的粒度和增大了闪锌矿的比表面积。

2) 闪锌矿的氧化动力学经过机械活化后明显增强，活化时间的延长导致闪锌矿的氧化率增大。尤其是在973 K左右，活化120 min的闪锌矿中的S^2-就基本上氧化成S⁴⁺，但是未活化的闪锌矿中S^2-被氧化量不到40%。

3) 经机械活化30 min和120 min后，闪锌矿在焙烧过程中的表观活化能由未活化时的239.78 kJ/mol分别降至171.25 kJ/mol和57.17 kJ/mol，且可得到相应的非等温动力学方程。
