文章编号:1004-0609(2010)S1-s0127-05
热循环温度对Ti-6Al-4V合金组织和力学性能的影响
赵永庆1,李文鹏2,魏建峰2
(1. 西北有色金属研究院,西安 710016;
2. 西安交通大学 材料科学与工程学院, 西安 710049)
摘 要:采用500~1 000 ℃热循环20次,研究Ti-6Al-4V(TC4)合金性能及微观组织的变化。结果表明:随热循环温度的升高,TC4合金强度先降低后升高;低于800 ℃时,TC4合金塑性随热循环温度升高变化不大,高于800 ℃,随热循环温度升高,TC4合金塑性快速降低;随温度升高,TC4合金的晶粒明显长大,温度高于800 ℃时,TC4合金中开始形成片层状组织,至1 000 ℃时,合金组织几乎呈全片层状。
关键词:TC4钛合金;热循环;力学性能;微观组织
中图分类号:TG146.23 文献标志码:A
Effect of thermal cycling temperature on microstructures and mechanical properties of Ti-6Al-4V alloy
ZHAO Yong-qing1, LI Wen-peng2, WEI Jian-feng2
(1. Northwest Institute for Nonferrous Metal Research, Xi’an 710016, China;
2. School of Materials Science and Engineering, Xi’an Jiaotong University, Xi’an 710049, China)
Abstract: The changes of microstructures and mechanical properties of Ti-6Al-4V alloy after thermal cycling 20 times from 500 ℃ to 1 000 ℃ were researched. The results show that the strength of Ti-6Al-4V alloy firstly reduces and then increases with the increase of cycling temperature. If the cycling temperature is lower than 800 ℃, its plasticity changes less with the temperature. While the temperature is higher than 800 ℃, its plasticity decreases fast. The grain size grows fast with increasing temperature. While the temperature is over 800 ℃, the lamellar microstructure forms, when the temperature reaches 1 000 ℃, the microstructure is almost lamellar one.
Key words: Ti-6Al-4V alloy; thermal cycling; mechanical properties; microstructures
材料构件在承受高温热循环作用时,其性能会恶化,寿命会降低[1],许多研究认为[2-10]热循环温度是影响金属性能的重要因素之一。在高温热循环状况下工作的Ti-6Al-4V(TC4)合金构件,温度不仅影响其组织,还可能导致其力学性能恶化。因此,研究热循环温度对TC4合金组织和力学性能的影响,对预测不同温度热循环下TC4合金部件的可靠性,具有很强的理论价值和实际意义。本文作者从TC4的力学性能、组织变化两个方面对热循环温度的影响进行分析。
1 实验
实验所用TC4合金是西北有色金属研究院生产的直径为10 mm的棒材。按国家标准加工拉伸试样,循环温度分别选为500、650、800、900、1 000 ℃,循环次数均为20次,试样加热至循环温度后均保温5 min,出炉后空冷至室温,测试TC4合金的室温拉伸性能。采用OLYMPUS GX71光学显微镜和JSM-2700扫描电镜观察其微观组织。
2 结果与分析
2.1 TC4合金的力学性能
表1所列为 TC4合金经过不同温度热循环后的室温拉伸性能变化曲线。由表1可知,TC4合金经过不同温度热循环后,屈服强度和抗拉强度变化趋势基本一致,伸长率和面缩率变化趋势也基本相同;当循环温度低于800 ℃时,合金的强度随循环温度的升高逐渐降低;当温度由500 ℃升至800 ℃时,TC4合金的屈服强度由995 MPa降至832 MPa,抗拉强度由1 065 MPa降至948 MPa;当温度超过800 ℃时,合金的强度随循环温度升高又略有恢复。同样,合金的塑性变化也可以800 ℃为界,温度低于800 ℃时,合金的塑性随温度的变化几乎不变(伸长率约为15%),该现象表明在500~800 ℃区间,合金的塑性对温度变化不敏感;而温度超过800 ℃时,随热循环温度升高,合金的塑性下降较快;1 000 ℃时,其伸长率仅为1.3%。

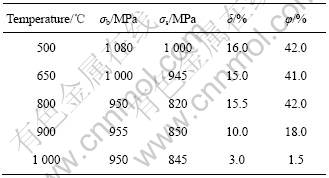

表1 Ti-6Al-4V合金不同温度循环后拉伸试样力学性能
Table 1 Mechanical properties of Ti-6Al-4V alloy after different temperature thermal cycling
2.2 拉伸断口形貌
图1所示为TC4合金经500 ℃和1 000 ℃热循环后的室温拉伸断口形貌。由图1可知,经500 ℃热循环后断口的纤维区、放射区和剪切唇区特征明显,断口由大小均匀、密度很高的韧窝组成(见图1(a)和(b)),表明合金在此温度下热循环表现出塑性断裂特征。经800 ℃热循环后,断口以纤维区为主,纤维区边缘有明显的裂纹和撕裂棱, 表明材料在拉伸过程中经过较大塑性变形。微观断口观察发现,断裂时产生大量细小的韧窝,并伴随着三叉型撕裂痕。900 ℃热循环后,断口几乎全被放射区占据,断口表面比较平坦,边缘区存在清晰的撕裂棱和正断台阶;其微观断口由韧窝区和沿晶解理区组成,断口表面韧窝密度较小,深度较浅,沿晶解理区附近存在明显的裂纹,可能是由于韧窝区和沿晶解理区变形不协调所导致的。经1 000 ℃热循环后,发生典型的沿晶解理断裂,宏观断口表面较为光滑,视场内全由放射区占据,断口边部可以观察到氧化层和基体间形成的裂纹;大量长条状沿晶解理痕迹存在于断口中,解理条纹交错排列。
图1 不同温度热循环TC4合金室温拉伸断口
Fig.1 Tensile fractographs of Ti-6Al-4V alloy after different temperatures thermal cycling: (a) 500 ℃, macro-image; (b) 500 ℃, micro-image; (c) 1 000 ℃, maco-image; (d) 1 000 ℃, micro-image
对比不同温度时的断口形貌可以发现,随着温度的升高,TC4合金热循环后,室温拉伸断口中纤维区相对面积逐渐减小,温度低于800 ℃时,微观断口为典型塑性韧窝断口,高于800 ℃时,微观断口形貌中出现明显解理条纹、且解理区所占比例随热循环温度升高而增大;1 000 ℃热循环后,室温拉伸断口形貌几乎全为解理区(见图1(c)和(d))。结果表明,热循环温度低于800 ℃时,温度的升高对TC4合金断裂机制影响不大,均为塑性韧窝断裂,热循环温度由800 ℃升高至1 000 ℃时,TC4合金室温拉伸断裂机制发生由韧窝→解理+韧窝混合→完全解理断裂的转变。
2.3 微观组织
图2所示为TC4合金经不同温度热循环后的金相组织。由图2可看出,经500 ℃热循环后,组织中β相以长轴状分布于α基体中;当热循环温度低于800 ℃时,随温度的升高,组织中黑色的β相逐渐减少,同时α晶粒有所长大;当温度为800 ℃时,组织中β相含量最少,β相不连续分布于α晶粒周围;当热循环温度为900 ℃时,组织中β相以片状和α相间分布,组织由长轴α区和α+β片层区组成,α+β片层组织和α相的含量相当;当热循环温度达到1 000 ℃时,组织中α和β相均呈片状,长度达50 μm以上,形成片层状α+β网篮组织。
为了更清楚地分析α、β相形貌特征,对不同温度热循环后的试样进行SEM观察,其结果如图3所示。由图3可看出,经过500 ℃热循环后,组织中α晶粒为长轴形,β相近乎连续分布于α晶粒周围,部分大块表面呈现出片层状;经过650和800 ℃热循环后组织中α晶粒形状较500 ℃时的更加圆整规则,呈现等轴状;经800 ℃热循环后,β相在α晶界的连续性较650 ℃时的差;TC4合金经过1 000 ℃热循环后,整个组织中分布着大量的长条状α+β,α和β片层厚度均小于0.5 ?m。
观察TC4微观组织的变化发现,晶粒尺寸随温度升高出现长大现象。图4所示为TC4合金经800 ℃热循环后的组织照片。由图4可看出,经热循环后,TC4合金α晶界处β消失,α晶粒相互合并长大。晶粒的长大主要以晶粒合并长大机制实现(见图5)。
图2 不同温度热循环后TC4合金的金相组织
Fig.2 OM images of Ti-6Al-4V alloy after different thermal cycling temperatures: (a) Original structure; (b) 500 ℃; (c) 900 ℃; (d) 1 000 ℃
图3 不同温度热循环后TC4合金的SEM像
Fig.3 SEM images of Ti-6Al-4V alloy after different thermal cycling temperatures: (a) 500 ℃; (b) 1 000 ℃
图4 800 ℃热循环后TC4合金晶粒长大的形貌
Fig.4 Morphologies showing grain growth after thermal cycling at 800 ℃

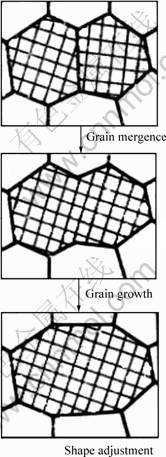

图5 晶粒合并长大示意图
Fig.5 Sketch diagram of grain growth
3 结论
1) 采用500~1 000 ℃热循环时,随热循环温度升高,TC4合金强度先降低后升高;低于800 ℃时,TC4合金塑性随热循环温度升高变化不大;高于800 ℃时,随热循环温度升高,TC4塑性快速降低。
2) 随温度升高,TC4合金发生明显的晶粒长大现象,温度高于800 ℃时,TC4开始有片层状组织形成,达到1 000 ℃时,组织几乎呈全片层状。
REFERENCES
[1] 武维新, 张 楠. 典型飞行事故调查与分析方法[M]. 北京: 国防工业出版社, 2008: 169-172.
WU Wei-xin, ZHANG Nan. Investigation and analysis for typical fly accident[M]. Beijing: Defense Industry Press, 2008: 169-172.
[2] 傅恒志. 未来航空发动机材料面临的挑战与发展趋势[J]. 航空材料学报, 1998, 18(4): 52-60.
FU Heng-zhi. Change and developing trend for future aero-engines[J]. Journal of Aero Materials, 1998, 18(4): 52-60.
[3] URBINA C, DELAFLOR S, FERRANDO F. Effect of thermal cycling on the thermomechanical behavior of NiTi shape memory alloys[J]. Materials Science and Engineering A, 2009, 501: 197-206.
[4] 徐文娟, 操光辉, 吴申庆. 金属基复合材料的热循环行为[J]. 材料科学与工程, 1999, 17(1): 39-42.
XU Wen-juan, CHAO Guang-hui, WU Shen-qing. Thermal cycling behavior of metal matrix composites[J]. Materials Science and Engineering, 1999, 17(1): 39-42.
[5] HUANG B. Effects of the coating system and interfacial region thickness on the thermal residual stresses in SiCf/Ti-6Al-4V composites[J]. Materials and Design, 2009, 30: 718-722.
[6] 宋志坤, 谢基龙, 张励忠, 等. 铸钢轮材料在700 ℃~20 ℃热循环下断裂机制分析[J]. 铁道学报, 2007, 29(2): 141-144.
SONG Zhi-kun, XIE Ji-long, ZHANG Li-zhong, et al. Fracture mechanism of thermal cycling from 700 ℃ to 20 ℃ for casting steel[J]. Journal of Railway, 2007, 29(2): 141-144.
[7] GULERYUZ H, CIMENOGLU H. Oxidation of Ti-6Al-4V alloy[J]. Journal of Alloys and Compounds, 2009, 472: 241-246.
[8] 贾新云, 刘培英, 陶 冶, 等. 钛合金的高温氧化及防护[J]. 航空工程与维修, 2004, 4: 19-21.
JIA Xin-yun, LIU Pei-ying, TAO Ye, et al. High temperature oxidation and protection for titanium alloys[J]. Aero Engineering and Reparation, 2004, 4: 19-21.
[9] 张春艳, 伍光凤, 田中青. TC4 合金热氧化行为的研究[J]. 热加工工艺, 2007, 36(16): 36-38.
ZHANG Chun-yan, WU Guang-feng, TIAN Zhong-qing. Research on thermal oxidation of TC4 alloy[J]. Heat Processing Technology, 2007, 36(16): 36-38.
[10] 金泰来, 魏建锋, 顾兆林, 赵永庆. TC4合金特高温氧化行为的研究[J]. 钛工业进展, 2005, 22(4): 19-22.
JIN Tai-lai, WEI Jian-feng, GU Zhao-lin, ZHAO Yong-qing. Extra-high temperature oxidation behavior of TC4 alloy[J]. Titanium Industry Progress, 2005, 22(4): 19-22.
(编辑 龙怀中)
基金项目:国家重点基础研究发展计划资助项目(2007CB613807)
通信作者:赵永庆,教授,博士;电话:029-86266577;E-mail: trc@c-nin.com
