文章编号：1004-0609(2012)1-0033-06

Al-6.5%Mg合金的半固态流变铸造及其性能

王国伟，巫瑞智

(哈尔滨工程大学 材料科学与化学工程学院，哈尔滨 150001)

摘  要：利用保温电磁搅拌制备半固态浆料，对Al-6.5%Mg合金的半固态流变铸造进行研究。实验中对该合金的常压铸造、液态压铸和半固态压铸所得铸件的显微组织、力学性能和拉伸断口进行分析比较。结果表明，常压铸造得到的Al-6.5%Mg合金组织为粗大的树枝晶，力学性能较低；与常压铸造相比，液态压铸件的树枝晶生长较为规则，枝晶得到细化，同时，液态压铸件的强度和塑性提高明显；半固态压铸的显微组织则为规则的球状晶，与液态压铸相比，半固态压铸件的强度略有提高，表现出更好的塑性。

关键词：流变铸造；保温电磁搅拌；球状晶；强度；塑性

中图分类号：TG249.9　　     文献标志码：A

Semi-solid rheocasting and performance of Al-6.5%Mg alloy

WANG Guo-wei, WU Rui-zhi

(College of Material Science and Chemical Engineering, Harbin Engineering University, Harbin 150001, China)

Abstract: Semi-solid rheocasting of Al-6.5% Mg alloy was studied by using the method of thermal electromagnetic stirring to prepare semi-solid slurry. The microstructure, mechanical properties and tensile fracture of the castings under the conditions of constant pressure casting, liquid metal die-casting and semi-solid die-casting were compared. The results demonstrate that the Al-6.5%Mg alloy produced by conventional casting has coarse dendritic grains with low mechanical properties. Compared with constant pressure casting, the dendritic grains from liquid metal die-casting are more regular and finer, the strength and plasticity of liquid metal die-casting are improved. The microstructure in semi-solid die-casting shows regular spherical grains. Compared with liquid metal die-casting, the strength in semi-solid die-casting is slightly improved, and showing a better plasticity.

Key words: rheocasting; thermal electromagnetic stirring; spherical grains; strength; plasticity

半固态铸造技术(SSF)起源于20世纪70年代，由美国麻省理工学院Flemings教授等提出它的基本概念、理论和技术^[1-2]。半固态铸件具有表面质量高、强度与锻件接近等优点。同时半固态成形技术还是一种近净成形技术，可以实现少、无余量加工。因此，半固态金属成形技术近年来受到各国科研机构和企业的重视，被誉为21世纪最具发展潜力的金属材料加工成形技术之一^[3]。半固态触变成形是目前已经商业应用的半固态铸造技术，但是其胚料的价格高，重熔又是一种消耗能源的加工方式，同时半固态胚料重熔过程的控制复杂，而且存在一定的胚料流失^[4]。流变成形则没有这些缺点，它是半固态浆料直接在压力作用下铸造成形的技术，它具有短流程、节能、材料利用率高等优点^[5-6]。所以，研究合金的流变成形已经成为  半固态铸造技术的发展趋势。

Al-Mg合金的耐腐蚀能力极好，而且在Al中加入Mg，提高了合金的凝固区间，适合于半固态铸造。目前，国内外对铝合金的半固态铸造研究主要集中在现有合金牌号及其成分调节上^[7]，对二元合金的半固态铸造研究较少。然而半固态铸造技术中涉及半固态浆料的制备和压力成形，该过程中合金凝固规律对于制备工艺的设计具有很好的指导意义。对Al-Mg二元合金的半固态铸造进行研究，有利于在此基础上开发高强、高耐腐蚀的半固态Al-Mg基多元合金，因此，有必要对二元合金的半固态铸造进行研究。

本文作者利用保温电磁搅拌技术制备流变成形用半固态浆料，对Al-Mg合金的流变铸造工艺及其性能进行研究。

1  实验

合金熔炼以工业纯铝和工业纯镁(质量分数为99.7%)为原料在坩埚式电阻炉内配制Al-6.7%Mg合金，化学分析结果显示，该合金成分为Al-6.5%Mg。第一份合金液精炼除杂后在680 ℃浇铸到预热200 ℃的钢制模具中冷却成形。第二份合金液浇铸到同样的模具中(在50 MPa下压力成形)。第三份合金液浇铸到自制不锈钢模具中，搅拌器的加热装置先预热，搅拌器内温度控制在400 ℃，在400 ℃的保温电磁搅拌器中搅拌一定时间，制得固相率(体积分数)为40%～50%的半固态浆料(搅拌原理见图1)，然后填充到预热200 ℃的钢制模具中(填充原理见图2)，在50 MPa下压力成形。

图1  搅拌原理图

Fig. 1  Schematic diagram of stirring: 1—Magnetic pole; 2— Crucible; 3—Liquid alloy; 4—Plate piston; 5—Heating device

实验制得的铸锭尺寸约为d 80 mm × 80 mm，在铸锭上取样，机械抛光后，试样经0.5%HF水溶液侵蚀后，用PME3金相显微镜进行金相观察。利用切割仪将铸锭切成圆片(3 mm厚)，然后在铸锭上、中、下各处取圆片加工成标准拉伸试样，并在WDW3100电子万能实验机上进行拉伸实验，拉伸速率为1 mm/s，实验结果取平均数据。取拉断后的试样，利用JSM-6480扫描电子显微镜做断口扫描。

图2  填充原理图

Fig. 2  Schematic diagram of filling: 1—Extruded rod; 2— Plate piston; 3—Semi-solid slurry; 4—Crucible; 5—Casting mold

2  结果与讨论

2.1  半固态浆料的制备原理

在普通铸造过程中，合金液是由外到内逐渐凝固的，合金液内存在较大的温度梯度。在现有的电磁搅拌技术(MHD)制备半固态坯料的过程中，主要通过电磁搅拌使α(Al)相球化和细化，然后水淬得到触变成形用的半固态坯料^[8-9]。在该凝固过程中合金液内仍然存在较大的温度梯度，使得凝固过程中合金液内部和外部固相率相差较大，甚至合金液外部已经完全凝固。因此，不能直接用于半固态流变成形。

在保温电磁搅拌过程中，合金液的温度为680 ℃，搅拌器内的温度为400 ℃，这会降低合金液的降温速度，且降低了合金液的温度梯度。同时由于搅拌作用，使合金液内热量交换更加充分，也有助于降低合金液内的温度梯度^[10]。图3所示为3种凝固技术的温度场分布示意图。当合金液温度降至固液共存区时，合金液内外温差极小，在这种保温电磁搅拌的方法下可以制得理想的半固态浆料。

铝合金中初生α(Al)相细小均匀的原理是熔体整体爆发形核机制^[11]。在本研究中，随着合金液温度降到固液共存区时，同时，熔体还受到电磁搅拌作用，合金熔体处于低过热度、均匀的成分场和温度场条件下，合金熔体各处都达到了形核与生长条件而大量形核，合金择优生长的趋势受到限制，铝合金中初生 α(Al)相直接以非枝晶或球状晶生长^[12]。

2.2  显微组织分析

由Al-Mg合金相图分析推测，Al-6.5%Mg合金的凝固组织由初生α(Al)相和Mg₅Al₈相组成。图4所示为Al-Mg合金的显微组织。由图4可知，常压铸造的该合金初生α(Al)相为粗大的树枝晶；与常压铸造相比，压力铸造的初生α(Al)相得到细化、生长较为规则，二次枝晶间距减小；半固态压铸的初生α(Al)相是较为规则的球状晶。

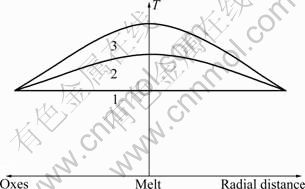

图3  合金温度场的示意图

Fig. 3  Schematic diagram of temperature field of alloy: 1— Thermal electromagnetic stirring; 2—Electromagnetic stirring; 3—Conventional casting

在压铸过程中，凝固可分成3个阶段：1)在充型开始时，金属液接触型壁处便开始结晶；2)在金属液快速射入型腔后，金属液在压力下凝固；3)在压力下补缩金属的凝固。第一阶段的凝固近似于常压下的凝固，第二、第三阶段都属于压力下的凝固^[13]。

根据Clapeyren方程：

                                                     (1)

式中：dp为压力的变化；dT为相应改变dp值的熔化温度变化值；T_m为熔化温度；V_s和V_l分别为1 kg固相和液相的相应体积；ΔH_m为熔化潜热。

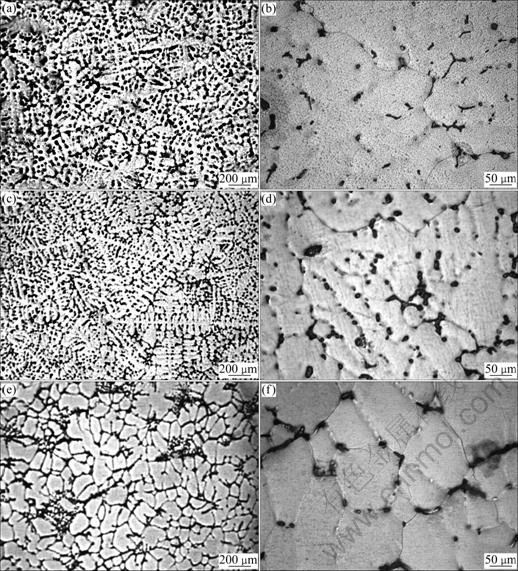

图4  Al-Mg合金的显微组织

Fig. 4  Microstructures of Al-Mg alloy: (a), (b) Constant pressure casting; (c), (d) Liquid die-casting at 50 MPa; (e), (f) Semi-solid die-casting at 50 MPa

由此可知，随着压力的增加,熔化温度也得以提高。本实验中，合金液是在50 MPa压力下凝固，因此，合金液的实际熔点略有提高，这就使得合金液凝固时的过冷度略增。金属液凝固时的临界晶核半径r_k和临界形核功ΔG⁰可分别用式(2)和(3)表示^[14]：

                                                               (2)

                 (3)

式中：ρ为熔体密度；σ为表面张力；ΔT为过冷度。

其余符号的含义与式(1)中相同，由式(2)和(3)可见,提高过冷度、施加压力可同时减小临界晶核半径和临界形核功，从而引起结晶核心数目增加。结晶核心数目越多则组织越细小。

由以上分析可知，与常压铸造相比，压铸过程由于过冷度的增加和压力的存在，使得压铸组织中初生α(Al)相得到明显细化。在常压凝固过程中，存在微弱的自然对流，凝固散热较慢；在液态压铸过程中，由于压力作用，合金液粘性增加，抑制了合金液的自然对流，同时使合金液的冷却速度略增，因此，与常压铸造相比，液态压铸的初生α(Al)相更加均匀细小。

由图4(e)可以看出，半固态压铸组织较为均匀，其中存在少量极其细小的晶粒。经分析认为，由于半固态浆料中存在较高含量的液相，这些液相的温度已经在固液共存区，同时还有压力作用，所以这些液相在一定条件下可以形核生成极其细小的晶粒。

在合金凝固过程中，部分Mg原子固溶于α(Al)相，部分Mg原子与Al原子结合，以Mg₅Al₈相析出，存在于晶界间。Mg₅Al₈相的形貌和分布对于合金的影响则尚需进一步研究。

2.3  拉伸与断口

Al-6.5%Mg合金的拉伸性能如表1所列。由表1可知，常压铸件表现为较低的强度和塑性。与常压铸件相比，液态压铸件的抗拉强度提高了34%，断裂伸长率提高了83%；与常压铸件相比，半固态压铸件的抗拉强度提高了40%，断裂伸长率提高了164%；与液态压铸件相比，半固态压铸件的抗拉强度提高了4.6%，断裂伸长率提高了43%。

表1  Al-6.5%Mg合金的拉伸性能

Table 1  Tensile properties of Al-Mg alloy

上述现象可以解释为在自然凝固过程，由于冷  却速度较慢，晶粒较为粗大。同时合金液中依然存在少量的微气孔和杂质，这些缺陷容易导致微裂纹的萌生。图5所示为Al-Mg合金断口SEM像。由图5(a)和5(b)可以看出，它的断裂机制是穿晶断裂和沿晶断裂的混合断裂机制，这就使得常压凝固的铸件表现出较低的抗拉强度和较低的塑性，这与拉伸结果十分  吻合。

在液态压铸过程，由于枝晶得到细化，二次枝晶间距减小，同时压力铸造使得铸件的组织更加致    密^[15]，对杂质和气孔的敏感性降低。与常压铸件相比，液态压铸件的力学性能得到很大提高。在半固态压铸过程，半固态浆料中初生α(Al)相在搅拌作用下得到细化，因而与液态压铸件相比，表现出更高的抗拉强度。同时由于半固态压铸件的晶粒成球状晶，合金塑性得到提高，在拉伸过程中表现出更高的断裂伸长率。

对比分析图5可知，压铸件的断口表现为韧性断裂，而常压铸件的表现为脆性断裂，所以压铸件表现出更好的塑性。半固态压铸件与液态压铸件相比，由于均为压铸而成，所以力学性能均得到较大的提高。但由于液态压铸件的晶粒呈树枝晶，而半固态压铸件的晶粒得到球化和细化，晶粒界面能增加，在塑性变形过程，晶界滑移，产生微裂纹的趋向减小，表现出更加优异的塑性^[16]。对比图5(c)和5(e)可知，半固态压铸件的韧窝更为细小；对比图5(d)和5(f)可知，液态压铸件的撕裂面较为整齐，而半固态压铸件的断口破碎，撕裂面极为细小。因此，这验证了半固态压铸件比液态压铸件具有更好的塑性。

3  结论

1) 利用保温电磁搅拌技术使合金液均匀化降温，可制备流变成形用半固态浆料。

2) 液态压铸件比常压铸件的力学性能好，抗拉强度提高了34%，断裂伸长率提高了83%。

3) 与液态压铸件相比，半固态压铸件的塑性显著提高，抗拉强度提高了4.6%，断裂伸长率提高了43%。

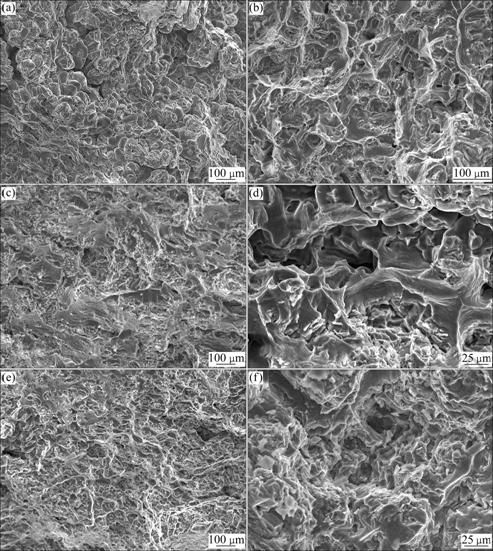

图5  Al-Mg合金的断口SEM像

Fig. 5  Fracture SEM images of Al-Mg alloys: (a), (b) Constant pressure casting; (c), (d) Liquid die-casting at 50 MPa; (e), (f) Semi- solid die-casting at 50 MPa
