DOI：10.11817/j.ysxb.1004.0609.2020-37474
5754铝合金板材冲压成形材料模型研究与应用
傅 垒，李 利，黄鸣东，刘贞山，刘 成
(中铝材料应用研究院有限公司，北京 102209)
摘 要：建立准确的材料模型是冲压数值模拟的基础，通过3个方向的单向拉伸试验、以及单向压缩试验和成形极限试验，获得5754铝合金材料性能数据，基于Voce硬化模型、Barlat89屈服准则和成形极限，建立5754铝合金成形用材料模型。利用Pamstamp-2G软件，对5754铝合金汽车大梁的冲压成形进行数值模拟，并与冲压试验结果进行对比。结果表明：数值模拟获得的应变数据与试验测量获得的应变数据比较接近，且各区域最大减薄率误差在±10%以内，验证数值模拟的可靠性。
关键词：5754铝合金；硬化模型；屈服准则；成形极限；数值模拟
文章编号：1004-0609(2020)-01-0018-08 中图分类号：TG386 文献标志码：A
随着汽车保有量的增加，给资源、环境带来了越来越大的压力，减轻汽车质量，提高燃油效率，降低排放以减少环境污染成为各汽车厂商的重要发展方 向[1-2]。铝合金具有密度低、比强度高、耐腐蚀性好、抗冲击性好等优点，是汽车轻量化的重要材料之一[3-4]。与钢板相比，铝合金板总伸长率偏小，在室温下成形性不如钢板，冲压成形时容易出现开裂、缩颈、起皱等缺陷，通过试错的方法消除这些缺陷，会导致修模周期长，开发费用高[5-6]。采用数值模拟技术，可以有效地预测铝合金冲压成形中的开裂、起皱等缺陷，然后进行优化设计，降低成形缺陷发生的风险，以指导冲压模具开发和成形工艺制定，随着计算机技术的发展，数值模拟技术在铝合金板材成形分析上得到广泛应用[7-8]。
梁宾[9]基于Barlat89屈服准则，对铝合金引擎盖内板进行冲压数值模拟，从起皱和开裂方面对比分析，数值模拟结果和实验结果吻合较好。池也[10]基于Hockett-Sherby硬化模型、Barlat89屈服准则，对铝合金前围板进行拉延成形数值模拟，指导前围板模具开发和冲压工艺制定，产品没有明显起皱和破裂缺陷。金飞翔等[11]基于Hollomon、Krupskowsky、Power硬化模型，对杯形件拉深成形进行数值模拟，从拉深深度、截面厚度对比分析了数值模拟与实验结果。随着光学测量技术的发展，张学广[12]在成形极限试样上印制网格，通过ARGUS光学应变测量系统，全面表征了试样变形后的应变状态。因此，在冲压成形过程中，采用光学应变测量系统可以更好地对比数值模拟与实验结果，全面了解冲压零件的变形状态。
为了提高铝合金冲压成形数值模拟的可靠性，需要建立准确的材料模型，并求解出相关的材料参数，以表征铝合金材料的成形性能。通常情况下，冲压成形用材料模型主要由硬化模型、屈服准则和成形极限组成[13-14]。本文以中铝西南铝生产的1.5 mm厚5754-H111铝合金为研究对象，分别进行单向拉伸试验、单向压缩试验和成形极限试验，研究适合5754-H111铝合金的成形用材料模型。基于该材料模型，以某汽车大梁为对象，对其进行冲压成形仿真分析，并通过冲压试验，在板料上印制网格，采用光学应变测量系统测量变形后的应变，与数值模拟结果对比分析，验证模型的可靠性。
1 实验
1.1 试验材料
试验材料为中铝西南铝板带有限公司生产的1.5 mm厚的5754-H111铝合金汽车板，其化学成分如表1所列。

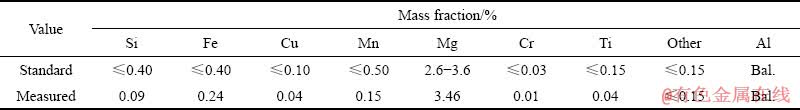

表1 5754铝合金化学成分
Table 1 Chemical composition of 5754 aluminum alloy
1.2 单向拉伸试验

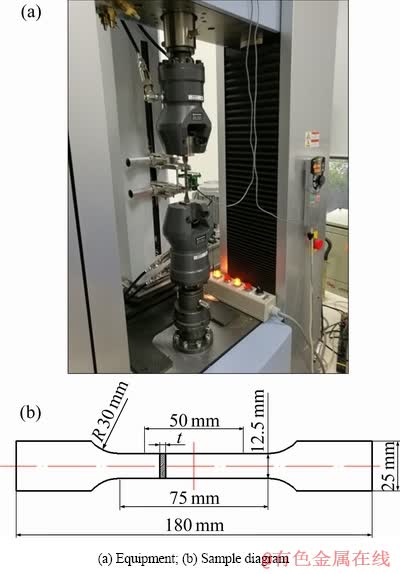

为了获取5754铝合金的力学性能，与轧向成0°、45°、90°分别切取3个试样，按照国家标准《GBT 228—2002 金属材料室温拉伸试验方法》和《GBT 5027—2007 金属材料 薄板和薄带塑性应变比(r值)的测定》进行单向拉伸试验，试验设备及设计的试样尺寸如图1所示，在试样上分别安装引伸计和宽度规，监测材料在拉伸过程中的的长度方向与宽度方向变形，以用于计算拉伸后的真应力-应变曲线和r值，试验拉伸速度为2 mm/min。
图1 单向拉伸试验
Fig. 1 Uniaxial tensile test
1.3 单向压缩试验
为了获取大变形量下的应力-应变曲线，按照国家标准《GBT 7314—2005 金属材料 室温压缩试验方法》，对5754-H111板材进行单向压缩试验，试验设备为100 kN的万能试验机。首先将板材精加工为15 mm×15 mm宽的小片，然后用特定胶水将若干个小片粘接起来，由于胶层非常薄，且试验时有预压，因此，可忽略胶层厚度，制备的样品示意图如图2所示[15]。

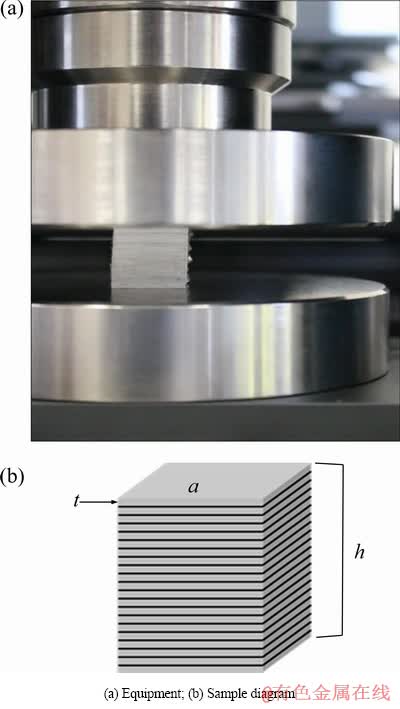

图2 5754-H111板材的压缩试验
Fig. 2 Compression test of 5754-H111 sheet
将制备好的试样进行压缩试验，记录相应的位移载荷曲线，然后通过计算获得压缩真应力-应变曲线。
1.4 成形极限试验
试验设备采用德国Zwick BUP600成形试验机，并带有ARAMIS光学动态应变测量系统，根据国家标准《GBT 15825.8—2008 金属薄板成形性能与试验方法 第8部分：成形极限图(FLD)测定指南》和《GBT 24171.2—2009 金属材料 薄板与薄带 成形极限曲线的测定 第2部分：实验室成形极限曲线的测定》对5754-H111进行成形极限试验。为了防止矩形试样在拉深筋处或凹模孔口处开裂，设计的试样示意图如图3所示，试样的具体尺寸如表2所列。将制备好的试样喷上黑白相间的散斑，在成形试验机进行刚性凸模胀形，采用ARAMIS系统记录试样变形过程中的应变变化，以及破裂前的应变状态，通过计算获得材料的成形极限曲线[12, 16]。
图3 成形极限试验
Fig. 3 Forming limit test

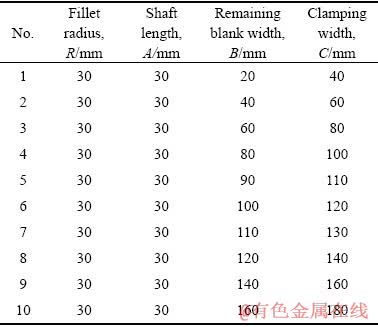

表2 成形极限试样尺寸
Table 2 Dimension of forming limit sample
2 5754-H111铝合金材料模型
2.1 硬化模型

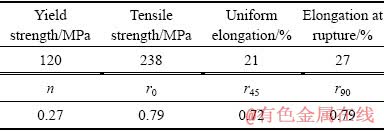

单向拉伸试验获得的材料力学性能数据如表3所列。其中n为应变硬化指数，r0、r45、r90代表与轧制方向分别为0°、45°、90°时试样的塑性应变比。拉伸和压缩应力-应变曲线如图4所示。
表3 5754铝合金力学性能
Table 3 Mechanical properties of 5754 aluminum alloy

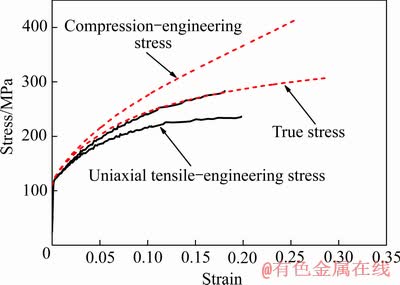

图4 5754铝合金拉伸与压缩应力-应变曲线
Fig. 4 Tensile and compression stress-strain curves of 5754 aluminum alloy
由图4可知，压缩试验能获得较大的变形量，但由于板材压缩试验制样比较复杂，通常采用拉伸试验来获取材料的真应力-应变曲线，并采用硬化方程来拟合曲线，求取方程的参数值。常用的硬化方程有Hollomon方程、Krupknowsky方程和Voce方程[11, 17]，其表达式如下。
Hollomon方程：
(1)
Krupknowsky方程：
(2)
Voce方程：
(3)
本文通过拉伸数据求解硬化方程的参数值如表4所列。

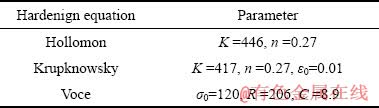

表4 硬化方程参数值
Table 4 Parameter values of hardening equation
将硬化方程拟合的曲线与拉伸和压缩真应力-应变曲线进行对比分析如图5所示，由图5可知，Voce方程不仅能够很好地拟合拉伸曲线，而且能够较好地预测大变形条件材料的应力-应变曲线。因此，Voce硬化模型比较适合5754-H111铝合金板材。

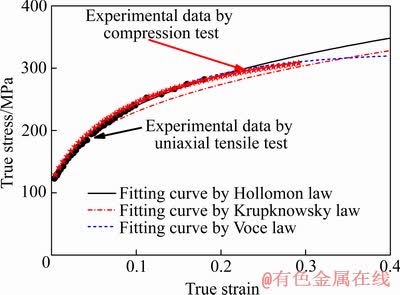

图5 不同的硬化曲线对比
Fig. 5 Comparison of different hardening curves
2.2 屈服准则
由于铝板材经过轧制后具有明显的各向异性，BARLAT等[18]提出了Barlat89屈服准则，该准则对平面应力状态下的各向异性材料的冲压成形模拟效果较好[19]，其表达式为
(4)
(5)
(6)
式中：a、h、p为材料参数，可由各向异性系数r0、r45、r90计算得到[17-18]，铝合金为面心立方晶体结构，m值为8。
本文选用Barlat89屈服准则进行数值模拟，将3个方向拉伸试验获得的r值，代入到方程中，通过数值计算获得5754-H111铝合金的材料系数如表5所列。
表5 Barlat89 屈服准则参数值
Table 5 Parameter values of Barlat89 yield criterion
2.3 成形极限
设计平行段宽度不同的试样，并在试验过程中对试样进行充分润滑，以获取不同应变路径下材料的成形极限。为了便于ARAMIS光学动态应变测量系统采集数据，需要在试样上喷上黑白相间的散斑，并采用成形试验机进行刚性凸模试验，变形后的成形极限试样如图6所示。本文以ARAMIS测量系统观测到产生裂纹的前一张照片为基础进行计算，在每个试样上画3条线，根据《GBT 24171.2—2009 金属材料 薄板与薄带 成形极限曲线的测定第二部分：实验室成形极限曲线的测定》所述的计算方法，由ARAMIS测量系统自动计算，每一个试样可获得3个极限主次应变数据，并根据极限应变散点在成形极限图中的分布特征，连成适当的曲线，如图7所示，由此获得的5754-H111铝合金的成形极限曲线。

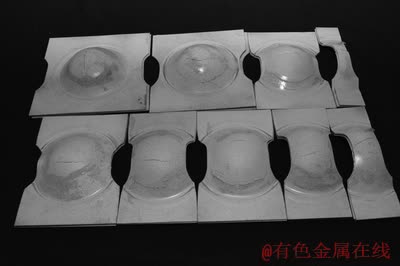

图6 变形后的成形极限试样
Fig. 6 Forming limit specimen after deformation

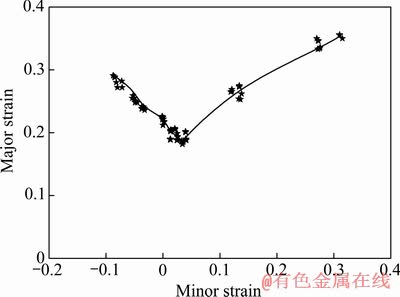

图7 5754铝合金的成形极限图
Fig. 7 Forming limit diagram of 5754 aluminum alloy
3 汽车大梁的冲压数值模拟与验证
以某汽车大梁为研究对象，对其进行冲压数值模拟分析，然后通过冲压试验，在板料上印制网格，测量变形区域的应变，将试验结果与模拟结果进行对比分析，验证5754-H111铝合金材料模型和数值模拟结果的可靠性。

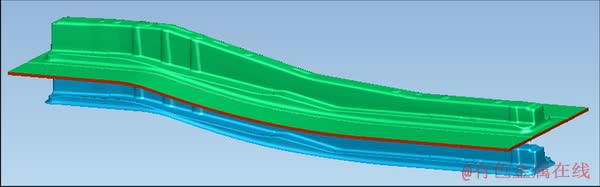

采用Pamstamp软件建立的大梁冲压数值模型如图8所示。
在压边力为200 kN，摩擦因数为0.12 的情况下，数值模拟计算后的厚度分布、主应变分布、次应变分布、成形性能分布如图9所示。
图8 铝合金大梁冲压数值模型
Fig. 8 Numerial model for aluminum alloy grider stamping
图9 铝合金大梁冲压数值模拟结果
Fig. 9 Simulation results of aluminum alloy grider stamping:

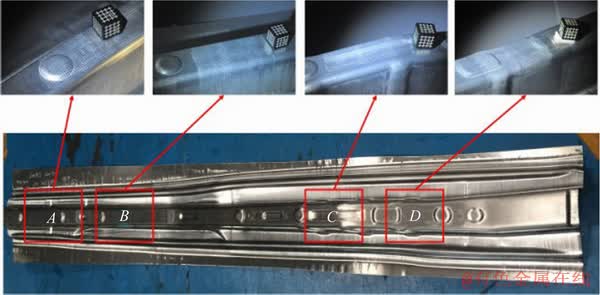

在大梁的A、B、C、D区域印制网格，具体位置如图10所示，然后进行冲压试验，冲压后测量获得的应变数据与数值模拟应变数据对比结果如图11所示，由图11可知，数值模拟结果与试验结果比较接近。
图10 大梁冲压样件与网格测试区域
Fig. 10 Grider sample and grid measurement areas

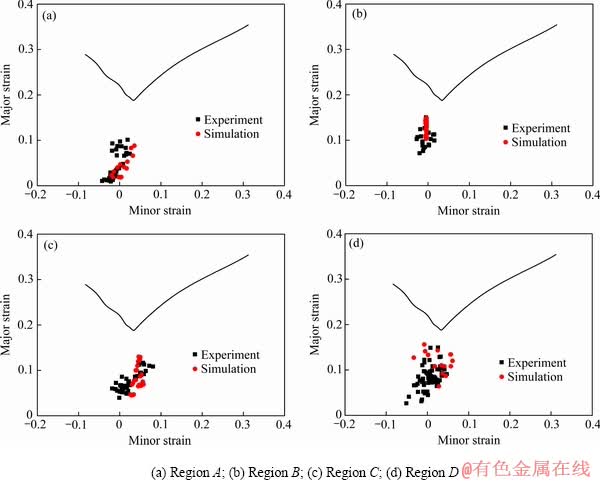

图11 模拟与试验应变数据对比
Fig. 11 Comparison strain of simulation and experimental results
通过网格应变测量系统，可以获得大梁各区域的主应变和次应变，并在成形极限图上直观表示，能更全面的反映数值模拟结果与实验结果的差别。而且，由主应变和次应变数据，通过一定的数学计算转换为减薄率，转换表达式(7)所示。
(7)
式中：
为减薄率；e为工程应变；
为真实主应变；
为真实次应变。

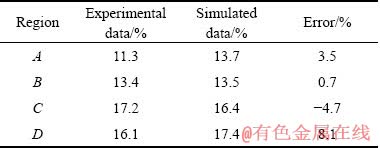

通过数学计算，得到大梁各区域的最大减薄率如表6所列。由表6可知，各区域的最大减薄率误差在±10%以内，进一步证明本文建立的5754-H111铝合金材料模型和大梁冲压数值模型是可靠的。
表6 铝合金大梁不同区域最大减薄率
Table 6 Maximal reduction rate in different regions of aluminum alloy grider stamping
4 结论
1) 通过单向拉伸和单向压缩试验，获得了5754-H111铝合金的硬化曲线，并采用Hollomon方程、Krupknowsky方程和Voce方程进行拟合，结果表明Voce方程拟合效果较好。
2) 通过0°、45°、90°三个方向拉伸试验获得的r值，求解得到了5754-H111铝合金Barlat89屈服准则的材料参数分别为a=1.1173、p=0.9823、h=1、m=8。
3) 通过设计不同宽度的试样，获得了不同应变路径下5754-H111铝合金的成形极限曲线，该曲线可以用于判断铝合金零件的开裂区、风险区。
4) 通过对大梁进行冲压数值模拟和实际冲制，并采用光学应变测量系统，对大梁特定区域变形后的应变进行测量，并与数值模拟结果进行对比，结果表明，建立的5754-H111铝合金材料模型和冲压数值模型是可靠的。
