中国有色金属学报 2004,(07),1211-1216 DOI:10.19476/j.ysxb.1004.0609.2004.07.028

分级固溶对7A04铝合金组织与性能的影响

刘志义 郑青春 曾苏民

中南大学材料科学与工程学院,中南大学材料科学与工程学院,中南大学材料科学与工程学院,中南大学材料科学与工程学院 长沙410083邵阳学院机械工程系邵阳422004 ,长沙410083 ,长沙410083 ,长沙410083西南铝加工厂重庆401326

摘 要：

研究了分级固溶对7A04铝合金组织与性能的影响。结果表明:7A04铝合金在470℃, 5min+485℃, 9min固溶和140℃, 6h+150℃, 1h时效后的σb, σ0.2和δ5分别达到544.6MPa, 498.8MPa和11.1%。金相观察发现, 短时分级固溶 (470℃, 5min+485℃, 3～9min) 的晶粒尺寸较485℃单级固溶的细小。断口扫描电镜观察表明:分级固溶获得了典型的韧窝型断口。X射线衍射分析结果表明:470℃, 5min+485℃, 9min分级固溶后, 除少量Al2Cu外, MgZn2已完全溶解。能谱分析表明:未溶相主要为富Fe和Cu的杂质相。由于470℃, 5min+485℃, 9min分级固溶的晶粒比485℃单级固溶的细小, 溶质过饱和度达到了500℃, 20min单级固溶的水平, 使得时效后的试样获得了最高的力学性能, 达到了常规固溶工艺的性能水平。

关键词：

高强铝合金;分级固溶;组织;性能;

中图分类号： TG166.3

作者简介：;电话:07395431794;E mail:nal56@sohu.com;

收稿日期：2004-03-10

基金：湖南省教育厅资助项目 (03C444);

Effects of progressive solution treatment on microstructure and mechanical properties of 7A04 aluminum alloy

Abstract：

The effects of progressive solution treatment on microstructure and mechanical properties of 7A04 aluminum alloy were investigated. Results indicate that after solutionized under condition of 470 ℃, 5 min+485 ℃, 9 min and subsequent aging process of 140 ℃, 6 h+150 ℃, 1 h, σ_b, σ_0.2 and δ₅ of 7A04 alloy reach 544.6 MPa, 498.8 MPa and 11.1% respectively. Metallography observation indicates that the grain size after short-time progressive solution treatment (470 ℃, 5 min+485 ℃, 39 min) is smaller than that after single-stage solution at 485 ℃. SEM observation indicates that the progressively solutionized sample in tension test behaves as typical dimpled fracture. X-ray diffraction analysis indicates that after progressive solution under the condition of 470 ℃, 5 min+485 ℃, 9 min, MgZn₂ as main strengthening phase is totally dissolved except a small amount of Al₂Cu. EDAX analysis indicates that the main undissolved phases are inclusions rich in Fe and Cu. Because the grain size of the sample progressively solutionized at 470 ℃, 5 min+485 ℃, 9 min is smaller than that of single-step solutionized at 485 ℃, the supersaturation degree of the progressivly solutionized sample reaches that of the sample single-step solutionized at 500 ℃, 20 min, and obtains the highest mechanical properties after subsequent aging, which is equal to those got by traditional solution process.

Keyword：

high strength aluminum alloy; progressive solution; microstructure; property;

Received： 2004-03-10

降低铝材生产及加工过程中的能源消耗和提高铝材生产效率、 降低加工成本是目前我国铝工业发展中面临的重要问题之一 ^[1] 。 7A04铝合金属于量大面广的Al-Zn-Mg-Cu系超硬铝合金, 提高其热加工生产效率和装备使用效率以及降低能源消耗及加工成本具有显著的经济效益和社会效益。 目前, 国内外在该合金或相应牌号合金的成分及热加工方面进行了大量的研究 ^[2,3,4] , 积累了丰富的实践经验。 而对该系合金进行的热处理组织与性能的研究, 主要集中在时效组织与性能的关系方面 ^[5,6,7,8,9] , 以提高铝合金热加工效率、 降低能耗和加工成本为目的的快速热处理的研究至今尚未见公开报道。 近年来的研究表明 ^{[10,11,12,13]} , 强化固溶可以使最终固溶温度超过多相共晶温度而不产生过烧组织, 提高了合金的溶质原子固溶程度和最终力学性能。 其工艺特点是固溶过程分为二级: 第一级选择较低的常规固溶温度, 第二级温度较高, 且第一级至第二级固溶温度之间的加热速度较低, 以便较低熔点的多元共晶相能够溶解, 在避免组织过烧的前提下提高溶质原子固溶度, 从而获得更充分的析出强化效果。 如果根据强化固溶的这一特点进行反向思考, 就可以得出在保持合金的合格力学性能前提下, 缩短固溶时间、 降低能耗、 提高固溶效率和热处理装备使用效率的新思路。 据此, 本文作者研究了短时分级固溶对7A04铝合金组织与性能的影响, 以期达到降低能耗、 提高装备使用效率的目的。

1 实验

实验用7A04铝合金的化学成分 (质量分数, %) 为: 6.28Zn, 2.19Mg, 1.60Cu, 0.22Fe, 0.15Cr, 0.09Si, <0.05Ni, <0.05Ti, 余量Al。 材料的制备过程是: 1) 在750~760 ℃熔炼后进行半连续铸造, 铸锭的规格为d 192 mm×680 mm; 2) 对铸锭进行460 ℃, 36 h的均匀化处理; 3) 在d 200 mm的挤压筒中进行热挤压, 挤压温度为420~430 ℃, 挤压比为17.3。 为了缩短试样的均热时间, 特将试样的标距尺寸加工成d 6 mm×40 mm的短标距试样。 分级固溶温度以常规固溶温度470 ℃为一级固溶温度、 485 ℃为二级固溶温度; 一级固溶时间为5 min。 二级固溶时间分别选定为3, 6和9 min。 为了方便比较, 单级固溶温度选定为470 ℃和485 ℃, 时间定为分级固溶的两段时间之和, 分别为8, 11和14 min。 同时, 为了考察分级固溶时溶质原子固溶程度, 特将其与过烧温度500 ℃, 20 min的固溶程度进行比较。 时效制度采用二级时效, 一级时效温度为140 ℃, 时间为6 h; 二级时效温度为150 ℃, 时间分别为1, 2和3 h。 拉伸试样按GB/T16865—97标准规定的短试样尺寸制备。 用CSS-4400万能电子拉伸机测试力学性能 (σ_b, σ_0.2和δ₅) 。 用NEOPHOT21大型金相显微镜 (OM) 观察各固溶态金相组织。 用KYKY-2800扫描电镜观察分级固溶加时效状态试样的拉伸断口。 利用X-650 X射线衍射仪对固溶态的未溶相进行物相分析, 并用能谱仪对未溶相进行成分分析。

2 结果与分析

表1所列是470 ℃, 5 min+485 ℃, 3 min、 470 ℃, 5 min+485 ℃, 6 min和470 ℃, 5 min+485 ℃, 9 min分级固溶及470 ℃和485 ℃单级固溶相同时间 (8, 11和14 min) 并进行140 ℃, 6 h+150 ℃, (1, 2, 3 h) 二级时效后的拉伸性能测试结果。 图1所示是470 ℃, 5 min+485 ℃, 3 min和470 ℃, 5 min+485 ℃, 9 min两种分级固溶及485 ℃单级固溶相同时间的金相组织。 图2所示是470 ℃, 5min+485 ℃, 3 min和470 ℃, 5 min+485 ℃, 9

表1 7A04铝合金的热处理制度与力学性能 Table 1 Heat treatment process and mechanicalproperties of 7A04 aluminum alloy

Sample No.	Solution time/min			Aging time/h		σb/ MPa	σ0.2/ MPa	δ5/ %
	470 ℃	485 ℃		140 ℃	150 ℃
1	5	3		6	1	477.4	393.3	12.3
2	5	6		6	1	528.2	462.4	11.2
3	5	9		6	1	544.6	498.8	11.1
4	5	9		6	2	477.2	398.3	11.4
5	5	9		6	3	482.4	409.5	9.6
6	8	-		6	1	422.3	290.8	12.1
7	-	8		6	1	427.3	283.7	12.3
8	11	-		6	1	463.1	313.7	11.3
9	-	11		6	1	495.3	441.5	11.4
10	14	-		6	1	466.3	352.8	11.5
11	-	14		6	1	487.9	369.3	11.8
12	14	-		6	2	471.7	344.2	13.4
13	-	14		6	2	477.8	387.9	10.0
14	14	-		6	3	469.0	327.0	14.4
15	-	14		6	3	471.7	377.7	12.0

图1 不同固溶处理后固溶态7A04合金的金相组织 Fig.1 Metallograghic microstructures of solid-soluted 7A04 alloy after different solution treatment (a) —485 ℃, 8 min; (b) —485 ℃, 14 min; (c) —470 ℃, 5 min+485 ℃, 3 min; (d) —470 ℃, 5 min+485 ℃, 9 min

图2 固溶态7A04合金的断口形貌 (140 ℃, 6 h+150 ℃, 1 h时效) Fig.2 Tensile fractographs of solid-soluted 7A04 alloy (140 ℃, 5 h+150 ℃, 1 h aging) after different solution treatment (a) —470 ℃, 5 min+485 ℃, 3 min; (b) —470 ℃, 5 min+485 ℃, 9 min

min分级固溶后140 ℃, 6 h+150 ℃, 1 h时效试样的拉伸断口形貌。 对各固溶态残存未溶相的X射线衍射分析结果示于图3。 各固溶态残存未溶相形貌及相应的成分分析结果分别如图4和表2所示。

从表1可以看出: 进行470 ℃, 5 min+485 ℃, 9 min分级固溶和140 ℃, 6 h+150 ℃, 1 h时效的试样的拉伸性能最好, σ_b、 σ_0.2和δ₅分别达以544 MPa, 498.8 MPa和11.1%。 国家相应标准为: σ_b≥530 MPa, σ_0.2≥400 MPa和δ₅≥6%。 比较可知试样经470 ℃, 5 min+485 ℃, 9 min分级固溶和140 ℃, 6 h+150 ℃, 1 h时效后所获得的力学性能已经达到了国家相关标准的要求。 从图1所示的金相组织可以看出: 分级固溶和485 ℃单级固溶均未出现过烧, 4种固溶态组织的晶粒尺寸由小到大顺序为: 470 ℃, 5 min+485 ℃, 3 min分级固溶、 470 ℃, 5 min+485 ℃, 9 min分级固溶、 485 ℃单级固溶8 min和485 ℃单级固溶14 min, 分级固溶的晶粒尺寸还比较均匀。 470 ℃, 5 min+485 ℃, 3 min分级固溶的晶粒尺寸较小的原因可能是缩短了高温固溶时间使晶粒来不及长大所致, 而470 ℃, 5 min+485 ℃, 9 min分级固溶的晶粒尺寸比相同时间或甚至更短时间的485 ℃单级固溶的小, 其根本原因是7A04合金固溶处理前的原始组织为热挤压态组织, 这种形变组织在高温下进行固溶处理必定会发生由回复到再结晶的组织转变, 由于固溶处理时间较短, 形变组织来不及完成再结晶, 必定会保留一部分亚晶, 温度越低, 所保留的亚晶比例越大, 使在分级固溶的470 ℃低温段能够获得较大比例的亚晶, 晶界角度较小的亚晶具有较小的晶界迁移速率 ^[14] , 从而使在分级固溶485 ℃高温段能够获得较小尺寸的晶粒组织 (见图1) 。 对拉伸试样断口的扫描电镜观察表明: 分级固溶的断口组织呈现出典型的韧窝型特征, 而且470 ℃, 5 min+485 ℃, 3 min分级固溶的韧窝更深, 表明发生了较大的塑性变形 (见图2) , 这映证了表1的测试结果。 X射线衍射分析结果表明: 470 ℃, 5 min+485 ℃, 9 min分级固溶后, 主要的合金强化相MgZn₂已经完全溶解, 但仍有少量的Al₂Cu相存在, 如图3所示。

从图3的衍射峰强度定性分析可以看出: 470 ℃, 5 min+485 ℃, 9 min分级固溶处理所获得的溶质原子过饱和度与500 ℃, 20 min过烧状态下的相当。 能谱分析表明, 各固溶态未溶相属于富Cu相或含Fe、 Co杂质相, 在所有的含Fe杂质相中都含有较高的Cu; 真正富Cu的未溶相数量相对较少, 且都出现在单级固溶试样中, 如表2所示。 这说明分级固溶具有较强的固溶能力, 从另一个角度验证了图3的测试结果, 这与近期有关强化固溶研究的观点一致 ^[15] 。

综合以上分析可以认为: 470 ℃, 5 min+485

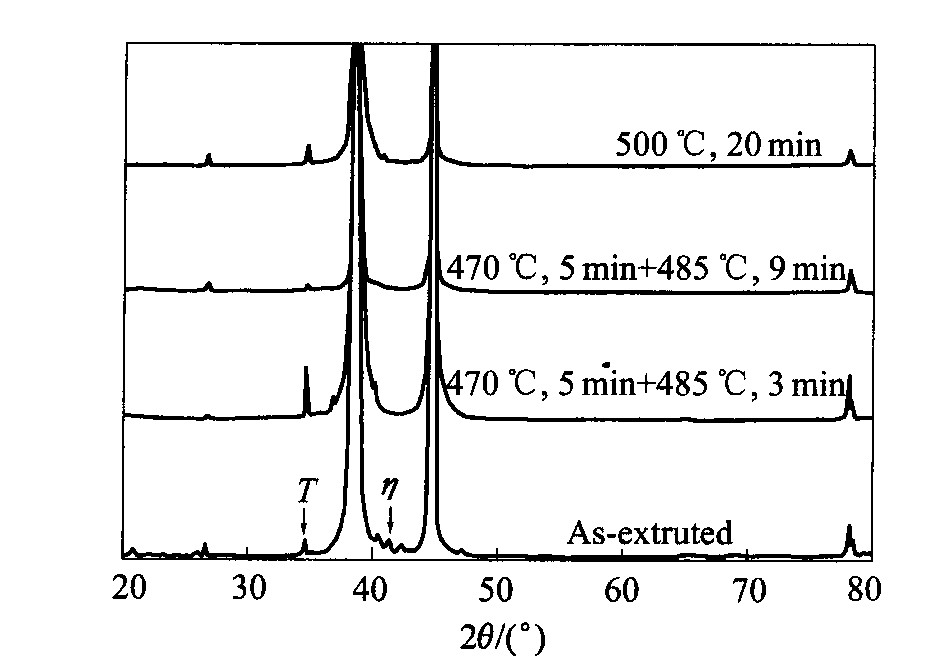

图3 7A04合金中残存未溶相的X射线衍射图 Fig.3 XRD patterns of undissoved phases in 7A04 alloy after different solution treatement

表2 7A04合金固溶态未溶相的成分 Table 2 Composition of undissoved phase in 7A04 alloy afterdifferent solution treatment

Solution treatment	Type of undissoved phase	x (Zn) /%	x (Mg) /%	x (Cu) /%	x (Fe) /%	x (Co) /%	x (Mn) /%
470 ℃, 5 min+485 ℃, 3 min	Cu-rich phase Impurity	2.60 2.21	2.29 2.40	2.18 1.70	2.93 4.09	- -	0.80 1.05
470 ℃, 5 min+485 ℃, 9 min	Cu-rich phase Impurity	8.70 1.34	2.89 3.44	2.98 0.08	2.23 -	- 26.36	0.71 -
470 ℃, 8 min	Cu-rich phase Impurity	19.36 0.60	1.97 1.92	4.98 3.16	- 8.86	- 2.01	- 4.44
485 ℃, 8 min	Cu-rich phase	48.65	-	15.20	-	-	-
470 ℃, 14 min	Cu-rich phase Impurity	17.45 3.37	- 1.04	8.58 3.55	- 9.80	- 1.70	- 2.04
485 ℃, 14 min	Cu-rich phase Impurity	13.97 0.94	3.84 1.80	5.25 0.15	- -	- 28.10	- -

图4 不同固溶处理后7A04合金固溶态未溶相的微观形貌 Fig.4 Morphologies of undissoved phases in 7A04 alloy after different solution treatment (a) —470 ℃, 5 min+485 ℃, 3 min; (b) —470 ℃, 5 min+485 ℃, 9 min; (c) —470 ℃, 8 min; (d) —485 ℃, 8 min; (e) —470 ℃, 14 min; (f) —485 ℃, 14 min

℃, 9 min分级固溶可以达到较高的溶质原子过饱和度和较细小的晶粒组织, 使时效后的力学性能达到了国家相关标准的要求, 并可以取得缩短固溶时间、 提高热处理装备周转效率和生产率的效果。

3 结论

1) 470 ℃, 5 min+485 ℃, 9 min分级固溶及140

℃, 6 h+150 ℃, 1 h时效后7A04铝合金拉伸力学性能达到了σ_b=544 MPa, σ_0.2=498.8 MPa和δ₅=11.1%。

2) 高温短时的分级固溶 (470

℃, 5 min+485 ℃, 3~9 min) 可以获得比相同时间高温单级固溶 (485 ℃, 8~14 min) 更加细小的晶粒组织。

3) 470 ℃, 5 min+485 ℃, 9 min分级固溶能够获得与500

℃, 20 min单级固溶相当的溶质原子过饱和度, 使时效过程能够获得足够高的析出强化效应。
