DOI：10.19476/j.ysxb.1004.0609.2018.08.01

Al-Ti-B合金中AlB₂、TiB₂和TiAl₃的第一性原理研究

黄元春^{1, 2, 3}，邵虹榜¹，肖政兵^{1, 2, 3}，任贤魏¹，郭晓芳¹

(1. 中南大学 轻合金研究院, 长沙 410083；

2. 中南大学 高性能复杂制造国家重点实验室, 长沙 410083；

3. 中南大学 机电工程学院, 长沙 410083)

摘  要：采用基于密度泛函理论的第一性原理方法，研究0 K条件下Al-Ti-B体系中AlB₂、TiB₂和TiAl₃的平衡晶格常数、形成热、结合能及电子特性，并结合准简谐德拜模型对3种物相在高温条件下的热力学基本性质进行了分析。计算结果表明：AlB₂、TiB₂和TiAl₃的形成热与结合能均为负值，表明3种相均具有结构稳定性，且稳定性由大到小依次为TiB₂、TiAl₃、AlB₂；3种物相的离子性与金属性由大到小依次为TiAl₃、AlB₂、TiB₂，TiAl₃与AlB₂显示离子键特性，而TiB₂键合特性以共价键为主；3种物相的热稳定性由大到小依次为TiB₂、AlB₂、TiAl₃。计算所得TiB₂、AlB₂和TiAl₃的热力学性质可以用于分析氟盐法制备Al-Ti-B时Al熔体与氟盐之间反应发生情况以及中间合金最终的物相组成。

关键词：Al-Ti-B合金；第一性原理；准简谐德拜模型；结构特性；热力学性质

文章编号：1004-0609(2018)-08-1491-08　　     中图分类号：TG146.2　　     文献标志码：A

商业用Al-Ti-B的常用制备工艺是将高纯铝锭熔化，通过加入不同比例的混合氟盐(K₂TiF₆、KBF₄)至铝熔体中并保温反应一段时间后浇铸，从而得到不同Ti/B比例的Al-Ti-B中间合金^[1-2]。Al-Ti-B中的第二相粒子(如TiB₂、TiAl₃和(Al,Ti)B₂等)有助于铝发生异质形核而达到细化晶粒的效果。例如，Al-5Ti-1B加入至Al熔体后释放出的高熔点TiB₂粒子可以作为α(Al)异质形核的核心，低熔点的TiAl₃在铝熔体中能被迅速溶解并释放出Ti元素，为α(Al)发生异质形核创造了便利条件^[3-4]；而KORI等^[5]研究发现Al-1Ti-3B中AlB₂含量较高，适于Al-Si合金的晶粒细化。尽管Al-Ti-B中间合金具有细化效率高、成本低廉等优点而广受青睐，然而在实际应用过程中仍存在如内部第二相粒子聚集沉淀、尺寸宽化等诸多缺陷^[6-7]，严重限制Al-Ti-B在高质量铝材生产中的应用。因此，深入了解这些异质形核粒子的结构与性质就显得尤为重要。

到目前为止，不少研究者^[8-10]试图解释制备过程中氟盐在铝熔体中的反应机制及情况，以改良Al-Ti-B的制备工艺，从而进一步开发Al-Ti-B的细化潜能。然而，K₂TiF₆、KBF₄与Al的反应生成TiB₂、TiAl₃等中间相的过程受化学反应机制、元素扩散等众多因素影响，难以精确分析熔体中氟盐反应机理。本文作者采用基于密度泛函理论(Density functional theory，DFT)^[11-12]的第一性原理方法，研究AlB₂、TiB₂和TiAl₃的结构稳定性以及电子特性，并结合准简谐德拜模型对这3种物相在高温条件下的热力学基本性质进行分析，期望从原子角度揭示3种物相在Al-Ti-B体系下的基本性质，为开发新型高品质Al-Ti-B制备工艺提供理论支撑。

1  计算方法与模型

在结构稳定性与电子结构的研究方面，本文作者采用基于密度泛函理论的第一性原理平面波赝势方法，并在计算过程中使用广义梯度近似 (Generalized gradient approximation, GGA)^[13]处理交换关联能，交换关联势采取Perdew-Burke-Ernzerhof (PBE)^[14]形式进行。各元素价电子的选取情况如下：B-2s²2p¹、Al-3s²3p¹、Ti-3s²3p⁶3d²4s²。AlB₂、TiB₂和TiAl₃晶胞模型简约布里渊区K-point采取Monkhorst-Pack^[15]方法划分，单胞网格数分别取10×10×8、10×10×8和8×8×8。自洽循环计算的能量收敛精度设置为1×10^-6 eV/atom，各个原子之间的相互作用力低于0.01 eV/nm，公差偏移低于5.0×10^-4 nm，应力偏差为低于0.05 GPa。

采用准简谐德拜模型^[16]对TiB₂、AlB₂以及TiAl₃的等容摩尔热容、熵值以及热平衡体积与热膨胀系数随温度的变化进行了研究。3种物相的非平衡Gibbs函数G^*(V; P, T)为可描述为

         (1)

式中：E(V)表示3种物相每个原胞体积下的总能量；P、V和T分别为压强、体积和温度；Θ(V)为德拜温度；A_Vib为振动Helmholtz自由能。

而基于准谐近似和使用声子态密度的德拜模型，A_Vib可以用以下形式表示^[17]：

  (2)

式中：n代表每个原胞中所含原子数目；k为波尔兹曼常数；D(Θ/T)为德拜积分。

各向同性固体的德拜温度Θ表示如下^[16]：

                   (3)

式中：M为每个原胞中分子的质量；B_s是表征晶体压缩率的绝热体弹模量，可以近似写为

                        (4)

式中：为泊松比率(本研究中TiB₂、AlB₂和TiAl₃分别取为0.117^[18]、0.28^[19]和0.169^[20])。因此，通过对体积求最小值，函数非平衡吉布斯函数可以简化为关于V的函数：

                         (5)

通过求解方程(5)，可以得到状态方程(Equation of state, EOS) V(P, T)，而热容c_V、熵S以及热膨胀系数分别可以表示为

                 (6)

         (7)

                                   (8)

式中：为格林爱森(Gruneisen)参数。

2  结果与讨论

2.1  晶体结构与稳定性

TiB₂(AlB₂)属于六方晶系，空间点群为P6/mmm，每个晶胞含有1个Ti(Al)原子和2个B原子，Ti(Al)原子占据六棱柱的顶角和底心位置，而硼原子处于中心；TiAl₃具有四方晶体结构，属于I4/mmm空间点群，晶胞由两个面心立方晶格堆垛构成，包含2个Ti原子和6个Al原子。通过充分驰豫晶胞结构以及晶内原子位置以达到能量最低状态，对3种物相的结构稳定性进行研究分析。

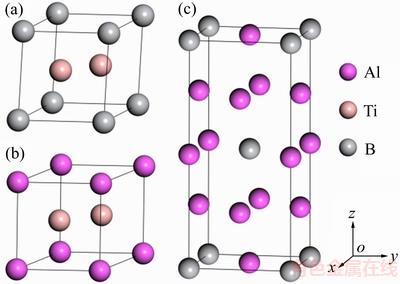

图1  TiB₂、AlB₂和TiAl₃的晶体结构模型

Fig. 1  Structural models for TiB₂, AlB₂ and TiAl₃

晶体形成热(Heat of formation, ΔH)用以表征物质由单质状态转变成晶体化合物状态的反应过程中能量的变化情况：ΔH为负值时，表示化合物在形成过程中放热，反应可自发进行；反之则为吸热，反应需要外界提供能量才能进行，且生成的化合物不稳定。结合能(Cohesive energy, E_coh)是指原子由自由态结合成为晶体化合物的过程中所释放的能量，用来表征化合物形成之后在结构上的稳定性，结合能的绝对值越大，则形成的晶体化合物越稳定^[21]。对于化合物A_xB_y，其形成热与结合能的计算公式分别如下^[22]：

                     (9)

                   (10)

式中：E_tot为结构优化之后化合物的总能量；、分别为原子A、B在稳定单质状态时的能量；、则为A、B原子的孤立态能量；x、y分别表示化合物表达式中A、B原子的原子数。

AlB₂、TiB₂和TiAl₃的晶体结构参数以及形成热与结合能的计算结果如表1所示。通过比较可以发现，所得计算结果与实验测量值误差较小，表明本研究所采用的计算参数设置合理。

计算结果显示：TiB₂、AlB₂以及TiAl₃的形成热均为负值，表明3种物相的形成过程无需外界提供热量，均能自发进行；从结合能的计算结果来看，3种物相的结合能绝对值由大到小的依次为TiB₂、TiAl₃、AlB₂，说明Ti原子与B原子结合能力最强，所形成的TiB₂相熔点最高。此外，比较两种硼化物可以发现TiB₂的结合能低于AlB₂，说明在Al-Ti-B中间合金中TiB₂更加稳定，与文献[23]的研究结果相符。形成热与结合能的结果表明，3种金属间化合物的稳定性由大到小依次为TiB₂、TiAl₃、AlB₂。

2.2  电子结构

为了解TiB₂、AlB₂和TiAl₃的成键特性，并进一步揭示出3种物相的结构稳定性差别，本研究中分别计算了3种物相的总态密度(Total density of state, DOS)和分态密度(Partial density of state, PDOS)，结果如图2所示，图中虚线表示费米能级(Fermi level)。

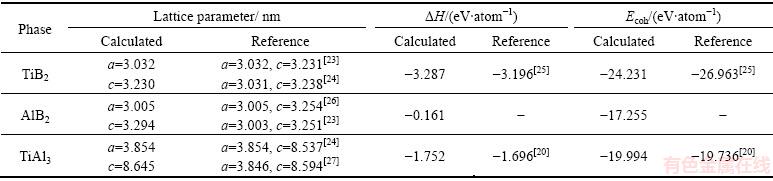

表1  计算所得TiB₂、AlB₂以及TiAl₃的晶体结构参数、形成热与结合能以及实验值

Table 1  Calculated and experimental lattice constants, heat of formation and cohesive energy of TiB₂, AlB₂ and TiAl₃

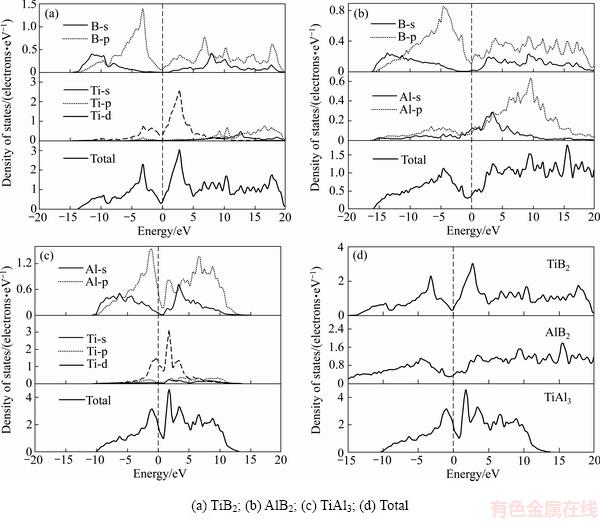

图2  物相的分态密度与总态密度

Fig. 2  Partial and total density of states

TiB₂、AlB₂和TiAl₃在费米能级处的态密度均大于0，显示不同程度的金属特性。图2(a)显示TiB₂中B 2s与2p的态密度发生重叠而产生sp态杂化。Ti原子PDOS显示3d轨道在费米能级附近呈现出两个尖峰，而与3d轨道重合的s和p轨道在费米能级附近的态密度较弱，这是由于Ti 3d、4s和4p轨道之间的杂化而造成的^[28]。B 2p与Ti 3d轨道态密度尖峰分列在费米能级左右而显示出较强的杂化，并使得TiB₂的总态密度在费米能级处出现赝能隙，反映了TiB₂存在较强共价键特性；图2(b)显示AlB₂中B 2s与2p态密度同样存在重叠现象，但与TiB₂相比，重叠的能量范围更为宽泛，而且在费米能级以上(0~20 eV)空轨道中的态密度更大，这表明AlB₂的反键合态更高。另一方面，Al原子在费米能级以下存在的sp态杂化较弱，而且在高能量区域的反键合态较强。因此，Al原子的价电子对AlB₂的共价键几乎没有贡献。AlB₂的总态密度相对平滑，而且在费米能级处存在平坦的能隙，意味着成键轨道与反键轨道之间的能量差异较小，共价键的键合强度比TiB₂弱。图2(c)显示TiAl₃的总态密度集中在-10~15 eV的能量范围，并且在费米能级附近存在赝能隙，表明TiAl₃同样具有一定的共价键特性。然而该能隙范围较窄，说明TiAl₃的共价键强度弱于两种硼化物。分析TiAl₃的PDOS可知其总态密主要来自Al 3s和3p以及Ti 3d轨道价电子贡献(d轨道的PDOS为较大的尖峰，该轨道电子相对比较局域)。此外，Al 3p与Ti 3d的PDOS在费米能级附近发生重叠，存在Al 3s和Ti 3d态电子杂化。

Mulliken电荷布居分析可以定量地描述3种物相内部电荷转移情况，其结果如表2所示。

从表2中可以看出，TiB₂中Ti原子转移到B原子的电荷数为1.16，转移的电荷主要来自Ti原子4s轨道；AlB₂中Al原子转移到B原子的电荷数为1.29；而TiAl₃中除了Al 3s和Ti 3d轨道电子杂化产生电荷转移(Ti原子转移到Al原子的电荷数为0.06)外，Al的sp轨道杂化使得单位Al原子之间产生0.10的电荷转移。以上结果表明，3种相均出现了电荷转移，原子之间除了共价键之外，还存在着离子键特性，离子性按以下顺序增加，由大到小依次为TiAl₃、AlB₂、TiB₂。

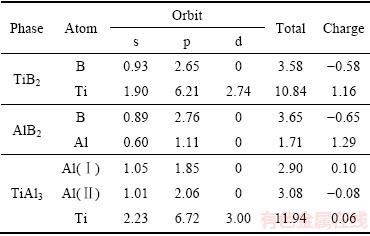

表2  TiB₂、AlB₂和TiAl₃ 的Mulliken电荷布居

Table 2  Mulliken electron occupation numbers of TiB₂, AlB₂ and TiAl₃

TiB₂、AlB₂以及TiAl₃的金属性(f_m)可以通过以下计算公式^[29]得到

                 (11)

式中：D_F为费米能级处态密度值；n_m、n_e分别为晶胞内热激活电子、价电子的密度，而n_e可由晶胞体积(V_cell)与总价电子数(N)计算得到：n_e=N/V_cell。相关参数以及计算结果如表3所示。由表3可以看到，TiAl₃的f_m相对较大，其次是AlB₂，而TiB₂的金属性最小。

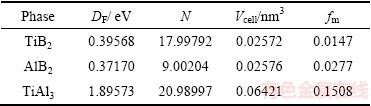

表3  物相费米能级处态密度值、总价电子数、晶胞体积以及金属性参数

Table 3  Density of states at Fermi level (D_F), total number of valence electrons (N), cell volume (V_cell) and metallicity parameter (f_m) for phases

2.3  热力学性质

上述关于TiB₂、AlB₂和TiAl₃的结构稳定性以及电子特性均是在基态(0 K)条件下计算得出的。为了更加符合实际条件下3种物相的基本物理性质，作者采用准简谐德拜模型，利用GIBBS程序^[16]对TiB₂、AlB₂和TiAl₃的热容c_V、熵S以及热平衡体积V与热膨胀系数随温度的变化进行了研究。其中主要探讨900~1200 K温度范围内3种物相的热动力学性质，而通常这也是实际工业生产中制备Al-Ti-B中间合金的温度范围(700~900℃)。计算得到零压和室温(300 K)条件下TiB₂、AlB₂和TiAl₃的体弹模量B₀以及其对压强的一阶导数B'如表4所示，计算结果与已有研究以及实验值符合较好。由于第一性原理计算方法高估了原子间的相互结合强度，因此3种相B₀的理论计算值均略大于实验值。

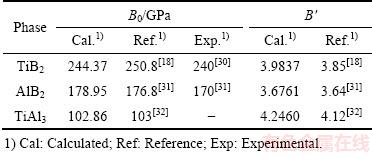

表4  TiB₂、AlB₂和TiAl₃的体弹模量B₀以及其对压强的一阶导数B'

Table 4  Bulk modulus B₀ and first derivatives B' of TiB₂, AlB₂ and TiAl₃

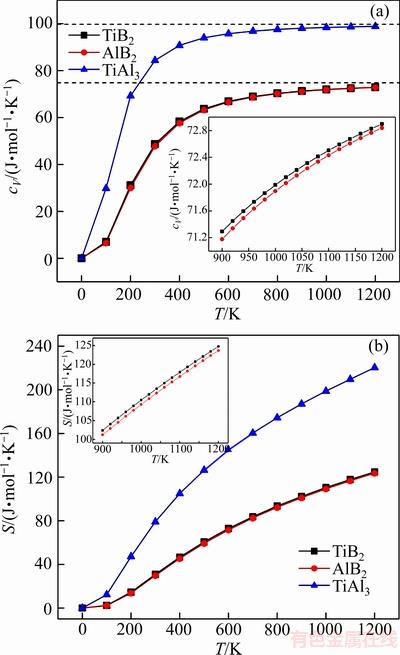

图3  TiB₂、AlB₂与TiAl₃的热容c_V与熵S的关系

Fig. 3  Relationships of heat capacity(c_V) and entropy(S) of TiB₂, AlB₂ and TiAl₃ with temperature

图3所示为零压条件下计算所得TiB₂、AlB₂和TiAl₃的定容摩尔热容c_V与熵S在0~1200 K随温度的变化关系。图3(a)显示在室温(300 K)条件下3种物相的c_V分别为48.715、47.878和84.394 J/(mol·K)，随着温度升高，3种物相的热容均有不同程度的增大。0~300 K的低温条件下，热容主要受到晶内原子热振动的影响，故在此阶段3种相的c_V随着温度的升高而迅速增大，服从德拜T³定律；当温度升至300 K以上时，热容增速开始减小，但TiAl₃的热容增速仍然高于两种硼化物；而与绝大多数固体在高温下的情况相同，在T＞1000 K的高温区域内，3种物相内部非简谐效应被抑制，c_V增速逐渐放缓并趋近于各自的Dulong-petit极限。在0~1200 K温度范围内，两种硼化物粒子热容变化情况几乎一致，而这可能是由于两种物相晶型相同，内部原子的振动细节相似而造成的。进一步考察高温区域(900~1200 K)，TiB₂和AlB₂的热容与温度大致呈线性关系，且前者热容始终大于后者。

图3(b)显示出零压条件下TiB₂、AlB₂与TiAl₃的熵S随温度的变化情况。可以看出在100~500 K温度范围内，TiAl₃的熵值随温度的升高而剧烈增大。当温度继续上升时，熵增速率放缓(可以预计当温度高于某个值后，熵会逐渐趋于一个极限值)；而TiB₂和AlB₂的熵值增大速率低于TiAl₃，且当T＞200 K后，熵增速率比较恒定。从900~1200 K高温区内变化情况来看，TiB₂的熵值大于AlB₂，且两种硼化物的熵值与温度基本呈线性增加的关系。900 K时，TiB₂、AlB₂和TiAl₃的熵分别为102.367、101.191和187.088 J/(mol·K)。

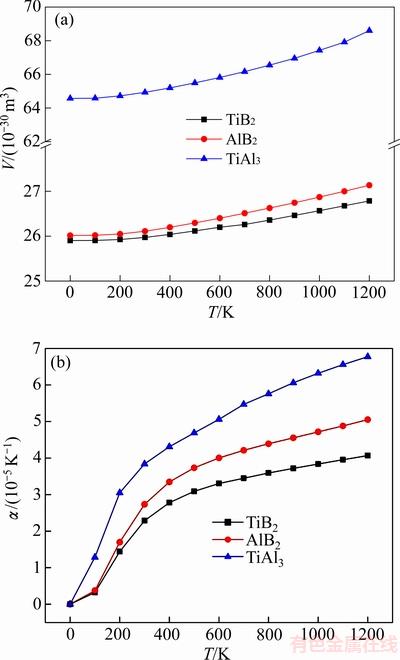

图4  TiB₂、AlB₂和TiAl₃的热平衡体积V与热膨胀系数随温度的变化

Fig. 4  Changes of thermal equilibrium volume and expansion coefficient of TiB₂, AlB₂ and TiAl₃ with temperature

不同温度下计算所得TiB₂、AlB₂和TiAl₃的热平衡体积V与热膨胀系数如图4所示。从图4(a)可以看出，3种物相的热平衡体积随温度的升高而缓慢增大：当温度T在300 K以下时，TiB₂、AlB₂以及TiAl₃的体积几乎不受温度的影响。当T＞300 K后，物相体积与温度大致保持线性关系，而在800 K以上的高温区域，TiAl₃的体积增速随温度升高而有所增大；图4(b)显示在0~1200 K温度范围内，3种物相的热膨胀系数随温度的增加而增加。当温度较低时(200 K以下)，随温度升高迅速增大。而随着温度继续升高，3种物相的增速逐渐放缓，但TiAl₃的增速仍然高于两种硼化物，这也从体积随温度的变化情况得到反映。热膨胀系数是理论研究和实际应用中的重要热力学参数^[33]，它是材料热稳定性的重要测量指标：值越大，则材料的热稳定性越差。计算结果显示3种物相的大小为＞＞，因此，TiB₂、AlB₂与TiAl₃的热稳定性由大到小依次为TiB₂、AlB₂、TiAl₃。这与前面计算显示三者的共价键电子特性结果相符。

采用氟盐法制备Al-Ti-B时，铝熔体与混合氟盐(K₂TiF₆和KBF₄)之间发生的反应以及最终得到的物相组成可以从以上计算结果加以分析：低温熔炼时，具有较高热容与熵值的TiAl₃需要一定的过热度才能形成，而K₂TiF₆加入铝熔体后立即与铝发生铝热反应并大量放热，使得熔体温度迅速升高，有利于大量生成TiAl₃^[34]。随着反应进行，熔体温度逐渐升高，呈金属键与离子键混合键合特性的TiAl₃热稳定性较差而易熔解于铝液中，并使铝液中Ti的浓度升高，熔体中将存有大量的TiAl₃块状小晶体；高温熔炼时，TiAl₃熔解速率加快，少量未彻底溶解的TiAl₃受到铝熔体中Ti元素的长程扩散的影响而择优生长，从而长大成为杆状或针片状。

TiB₂的热容与熵值均高于AlB₂，生成TiB₂的自由焓更低，氟盐与铝液反应首先生成TiB₂，剩余的KBF₄与Al熔体才会生成AlB₂，同时，高温条件下AlB₂的热稳定性差于TiB₂而处于亚稳定状态，由于Ti的存在，Ti将置换AlB₂中的Al原子而逐渐形成(Al_x, Ti_1-x)B₂复合相直至TiB₂^[9]。因此，在高w(Ti)/w(B)的Al-Ti-B中间合金中AlB₂的含量远低于TiB₂；在制备低w(Ti)/w(B)的Al-Ti-B(如Al-1Ti-3B)时，由于Ti含量相对较少，且Al熔体中添加过多的KBF₄后粘度增大，在局部区域内Ti分布不均匀，因此，AlB₂不能完全转化TiB₂而存在部分AlB₂在凝固过程中保留下来。

3  结论

1) 形成热与结合能的计算结果表明：3种金属间化合物的稳定性由大到小依次为TiB₂、AlB₂、TiAl₃。TiB₂的结合能低于AlB₂，表明在Al-Ti-B中间合金中TiB₂更加稳定；

2) 电子结构分析表明：3种物相的离子性与金属性由大到小依次为TiAl₃、AlB₂、TiB₂。TiAl₃与AlB₂的键合特性以离子键为主，而TiB₂键合特性以B 2p与Ti 3d轨道态电子杂化的共价键为主；

3) 准简谐德拜模型计算显示：TiB₂、AlB₂和TiAl₃的定容摩尔热容与熵随温度升高而不同程度地增大，通过计算热膨胀系数发现3种物相的热稳定性由大到小依次为TiB₂、AlB₂、TiAl₃。

REFERENCES

[1] AURADI V, KORI S A. Influence of reaction temperature and reaction time for the manufacturing of Al-Ti-B (Ti:B=5:1, 1:3) master alloys and their grain refining efficiency on Al-7Si alloys[J]. Transactions of the Indian Institute of Metals, 2012, 65(6): 637-645.

[2] BIROL Y. An improved practice to manufacture Al-Ti-B master alloys by reacting halide salts with molten aluminium[J]. Journal of Alloys and Compounds, 2006, 420(1/2): 71-76.

[3] JONES G P, PEARSON J. Factors affecting the grain-refinement of aluminum using titanium and boron additives[J]. Metallurgical and Materials Transactions B, 1976, 7(2): 223-234.

[4] 李 贺, 柴丽华, 马腾飞, 陈子勇. 高温熔体反应法制备Al-5Ti-1B细化剂[J]. 材料工程, 2017, 45(2): 39-45.

LI He, CHAI Li-hua, MA Teng-fei, CHEN Zi-yong. Synthesis of Al-5Ti-1B refiner by melt reaction method[J]. Journal of Materials Engineering, 2017, 45(2): 39-45.

[5] KORI S A, MURTY B S, CHAKRABORTY M. Development of an efficient grain refiner for Al-7Si alloy and its modification with strontium[J]. Materials Science and Engineering A, 2000, 280(1): 58-61.

[6] YU L, LIU X. The relationship between viscosity and refinement efficiency of pure aluminum by Al-Ti-B refiner[J]. Journal of Alloys and Compounds, 2006, 425(1/2): 245-250.

[7] 肖政兵, 邓运来, 唐建国, 陈 祺, 张新明. Al-Ti-C与Al-Ti-B晶粒细化剂的Zr中毒机理[J]. 中国有色金属学报, 2012, 22(2): 371-378.

XIAO Zheng-bing, DENG Yun-lai, TANG Jian-guo, CHEN Qi, ZHANG Xin-ming. Poisoning mechanism of Zr on grain refiner of Al-Ti-C and Al-Ti-B[J]. The Chinese Journal of Nonferrous Metals, 2012, 22(2): 371-378.

[8] 廖成伟, 陈闻天, 陈 欢, 付建平, 潘春旭. 原料添加顺序对氟盐法制备Al-Ti-B中间合金的影响[J]. 中国有色金属学报, 2016, 26(1): 204-211.

LIAO Cheng-wei, CHEN Wen-tian, CHEN Huan, FU Chun-ping, PAN Chun-xu. Effect of feeding order on preparation of Al-Ti-B master alloy by fluoride salt method[J]. The Chinese Journal of Nonferrous Metals, 2016, 26(1): 204-211.

[9] FJELLSTEDT J, JARFORS A. On the precipitation of TiB₂ in aluminum melts from the reaction with KBF₄ and K₂TiF₆[J]. Materials Science and Engineering A, 2005, 413(6): 527-532.

[10] MIRKOVIC D, GROEBNER J, SCHMID-FETZER R, FABRICHNAYA O, LUKAS H L. Experimental study and thermodynamic re-assessment of the Al-B system[J]. Journal of Alloys and Compounds, 2004, 384(1/2): 168-174.

[11] HERRING C. A new method for calculating wave functions in crystals[J]. Physical Review, 1940, 57(12): 1169-1177.

[12] KOHN W, SHAM L J. Self-consistent equations including exchange and correlation effects[J]. Physical Review, 1965, 140(4A): A1133/A1138.

[13] XIE Y P, WANG Z Y, HOU Z F. The phase stability and elastic properties of MgZn₂ and Mg₄Zn₇ in Mg-Zn alloys[J]. Scripta Materialia, 2013, 68(7): 495-498.

[14] PERDEW J P, BURKE K, ERNZERHOF M. ERRATA: Generalized gradient approximation made simple[J]. Physical Review Letters, 1996, 77(18): 3865-3868.

[15] MONKHORST H J. Special points for Brillouin-zone integrations[J]. Physical Review B Condensed Matter, 1976, 16(4): 1748-1749.

[16] BLANCO M A, FRANCISCO E, V. GIBBS: Isothermal-isobaric thermodynamics of solids from energy curves using a quasi-harmonic Debye model[J]. Computer Physics Communications, 2004, 158(1): 57-72.

[17] M, RECIO J M, FRANCISCO E, BLANCO M A, A M. First-principles study of the rocksalt-cesium chloride relative phase stability in alkali halides[J]. Physical Review B, 2002, 66(14): 144112-144123.

[18] WANG M. The investigation of dependences of mechanical and electronic properties of TiB₂ on pressure using the first-principles method[J]. Physica Scripta, 2014, 89(11): 115702-115714.

[19] DUAN Y H, SUN Y, GUO Z Z, PENG M J, ZHU P X, HE J H. Elastic constants of AlB₂-type compounds from first-principles calculations[J]. Computational Materials Science, 2012, 51(1): 112-116.

[20] DUAN Y H, SUN Y, LU L. Thermodynamic properties and thermal conductivities of TiAl₃-type intermetallics in Al-Pt-Ti system[J]. Computational Materials Science, 2013, 68(2): 229-233.

[21] MEDVEDEVA N I, GORNOSTYREV Y N, NOVIKOV D L, MRYASOV O N, FREEMAN A J. Ternary site preference energies, size misfits and solid solution hardening in NiAl and FeAl[J]. Acta Materialia, 1998, 46(10): 3433-3442.

[22] WU M M, JIANG Y, WANG J W, WU J, TANG B Y, PENG L M, DING W J. Structural, elastic and electronic properties of Mg(Cu_1-xZnx)₂ alloys calculated by first-principles[J]. Journal of Alloys and Compounds, 2011, 509(6): 2885-2890.

[23] FJELLSTEDT J, JARFORS A E W, SVENDSEN L. Experimental analysis of the intermediary phases AlB₂, AlB₁₂ and TiB₂ in the Al-B and Al-Ti-B systems[J]. Journal of Alloys & Compounds, 1999, 283(1/2): 192-197.

[24] KELLY P M, REN H P, QIU D, ZHANG M X. Identifying close-packed planes in complex crystal structures[J]. Acta Materialia, 2010, 58(8): 3091-3095.

[25] VAJEESTON P, RAVINDRAN P, RAVI C, ASOKAMANI R. Electronic structure, bonding, and ground-state properties of AlB₂-type transition-metal diborides[J]. Physical Review B, 2001, 63(4): 33-41.

[26] BURKHARDT U, GURIN V, HAARMANN F, BORRMANN H, SCHNELLE W, YARESKO A, GRIN Y. On the electronic and structural properties of aluminum diboride Al_0.9B₂[J]. Journal of Solid State Chemistry, 2004, 177(2): 389-394.

[27] ZHANG M X, KELLY P M, EASTON M A, TAYLOR J A. Crystallographic study of grain refinement in aluminum alloys using the edge-to-edge matching model[J]. Acta Materialia, 2005, 53(5): 1427-1438.

[28] ZHANG H L, HAN Y F, WANG J, DAI Y B, SUN B D. An Ab initio molecular dynamics study on the structural and electronic properties of AlB₂, TiB₂ and (Al_x,Ti_(1-x))B₂ in Al-Ti-B master alloys[J]. Journal of Alloys and Compounds, 2014, 585(3): 529-534.

[29] LI Y, GAO Y, XIAO B, MIN T, FAN Z, MA S, XU L. Theoretical study on the stability, elasticity, hardness and electronic structures of W-C binary compounds[J]. Journal of Alloys and Compounds, 2010, 502(1): 28-37.

[30] SPOOR P S, MAYNARD J D, PAN M J, GREEN D J, HELLMANN J R, TANAKA T. Elastic constants and crystal anisotropy of titanium diboride[J]. Applied Physics Letters, 1997, 70(15): 1959-1961.

[31] LOA I, KUNC K, SYASSEN K, BOUVIER P. Crystal structure and lattice dynamics of AlB₂ under pressure and implications for MgB₂[J]. Physical Review B, 2002, 66(13): 134101.

[32] GHOSH G, WALLE A V D, ASTA M. First-principles phase stability calculations of pseudobinary alloys of (Al,Zn)₃Ti with L1₂, D0₂₂, and D0₂₃ structures[J]. Journal of Phase Equilibria and Diffusion, 2007, 28(1): 9-22.

[33] OKADA Y, TOKUMARU Y. Precise determination of lattice parameter and thermal expansion coefficient of silicon between 300 and 1500 K[J]. Journal of Applied Physics, 1984, 56(2): 314-320.

[34] EL-MAHALLAWY N, TAHA M A, JARFORS A E W, FREDRIKSSON H. On the reaction between aluminium, K₂TiF₆ and KBF₄[J]. Journal of Alloys and Compounds, 1999, 292(1/2): 221-229.

First principle study of AlB₂, TiB₂ and TiAl₃ in Al-Ti-B alloy

HUANG Yuan-chun^{1, 2, 3}, SHAO Hong-bang¹, XIAO Zheng-bing^{1, 2, 3}, REN Xian-wei¹, GUO Xiao-fang¹

(1. Light Alloy Research Institute, Central South University, Changsha 410083, China;

2. State Key Laboratory of High Performance and Complex Manufacturing, Central South University, Changsha 410083, China;

3. College of Mechanical and Electrical Engineering, Central South University, Changsha 410083, China)

Abstract: The crystal structure, heat of formation, cohesive energy and electronic properties of AlB₂, TiB₂ and TiAl₃ in Al-Ti-B system under 0 K condition were investigated by using first principles based on density functional theory, and the quasi-harmonic Debye model was performed to calculate the thermodynamic properties of these phases. The results show that the heat of formation and cohesive energy of AlB₂, TiB₂ and TiAl₃ are both negative, which indicate that these phases possess structural stability, and the structural stability decreases in the order from big to little of TiB₂, TiAl₃, AlB₂. The iconicity and metallicity of these compounds increase in the following sequence from big to little of TiAl₃, AlB₂, TiB₂, and the dominant bonding in TiAl₃ and AlB₂ is ionic, while the bonding in TiB₂ is mainly covalent. The thermodynamic calculation results show that the thermal stabilities of the three phases decrease in the order from big to little of TiB₂, AlB₂, TiAl₃, which can be used to illustrate the reactions between Al melt and fluoride salts when preparing Al-Ti-B by fluoride salt process.

Key words: Al-Ti-B alloy; first-principles; quasi-harmonic Debye model; structural properties; thermodynamics properties

Foundation item: Project(2015CB057305) supported by the National Basic Research Development Program of China

Received date: 2017-06-05; Accepted date: 2017-09-20

Corresponding author: HUANG Yuan-chun; Tel: +86-13507315123; E-mail: science@csu.edu.cn

(编辑  李艳红)

基金项目：国家重点基础研究发展计划资助项目(2015CB057305)

收稿日期：2017-06-05；修订日期：2017-09-20

通信作者：黄元春，教授，博士；电话：13507315123；E-mail: science@csu.edu.cn
