1561铝合金双面双弧TIG焊接接头的组织和力学性能
闫德俊1, 2，韩端锋1，王 毅2，罗玖强2，刘晓莉2，梁志敏3
(1. 哈尔滨工程大学 船舶工程学院，哈尔滨 150003；
2. 中船黄埔文冲船舶有限公司，广州 510715；
3. 河北科技大学 材料科学与工程学院，石家庄 050018)
摘 要：采用双面双弧错位TIG填丝立向焊工艺对1561高镁铝合金进行焊接，并对接头的显微组织和力学性能进行分析。结果表明：焊缝中无气孔和裂纹缺陷；1561铝合金双面双弧错位立向焊缝横截面存在着“人”字形粗晶区，粗晶区两侧和下方有细晶区，同时，在部分熔化区出现了范围较窄的粗晶区；正反面焊道的显微硬度均低于母材的，但热影响区并没有表现出明显的软化现象。焊接接头的抗拉强度达到了母材的90%以上，力学性能良好；接头粗晶区的存在与双面双弧错位TIG焊的温度场和熔池流场有关。
关键词：焊接接头；双面双弧错位立焊；组织非均匀性；维氏硬度
中图分类号：TG444 文献标志码：A
铝镁合金具有密度小、比强度大、耐海水腐蚀性好、无磁性、低温性能好等优点。用其作船体材料可以有效地减轻船舶的质量，提高稳定性和航速，增强舰艇的技术战术性能。对于高速滑行艇、水翼艇、登陆艇、小水面船及一些特殊用途船，选用铝镁合金尤为适宜。俄制1561铝合金因具有强度高、耐腐蚀性好等优点，被应用于特种铝合金船舶中[1]。
双面双弧焊接具有效率高、免除清根、工序简化、焊后残余应力和变形小等优点，近年来受到高度关注[2-4]，在船舶领域逐渐展开应用[5]。大多数学者主要研究了双面双弧TIG焊的工艺性、焊缝的力学性能，铝合金焊缝的组织特征主要集中在基体与第二项粒子上，而对于铝合金双面双弧TIG焊缝的晶粒特征研究较少[6-9]，WECKMAN等[10]研究了等离子与TIG两种方法的平-仰双面焊接的焊缝组织特征。因此，本文作者针对新型1561高强铝镁合金双面双弧TIG同步错位立焊焊接工艺进行研究，重点研究立焊接头不同区域的组织分布特点和显微硬度分布。本研究对指导铝质船舶双面双弧TIG填丝立焊工艺具有重要意义。
1 实验

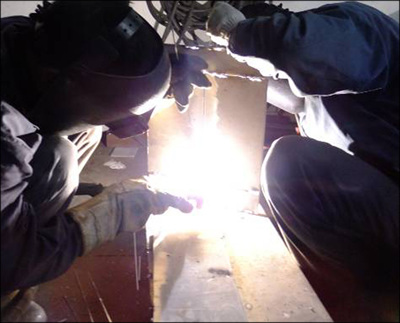

该合金镁含量高，易生成Al2O3和MgO氧化膜，MgO含量越高，形成的氧化膜越不致密，更易于吸收水分而促使气孔产生。故焊前对铝板及焊丝(指未经光亮化处理)表面上的油污、氧化膜等进行化学清理，尤其是容易产生气孔的母材的坡口部位。为了提高焊缝质量、防止气孔、夹杂等缺陷产生，焊前对坡口及两侧50 mm范围内用丙酮溶液进行擦拭，保证没有残留油污。采用双人双面同步TIG填丝焊工艺，如图1所示，由两名焊工各持一把TIG焊枪，正反面同时进行施焊、同时填丝。母材规格为400 mm×150 mm×4 mm的铝板，采用机械方式开双V型坡口，坡口角度为 60°、无钝边，装配间隙 1.5~2 mm。1561高强铝合金及焊丝的实际化学成分如表1所列，Mg为主要合金元素，Mn含量较低，其次为Fe、Si等杂质元素，1561铝合金属于5×××系列高镁铝合金。本试验中采用两台福尼斯脉冲TIG焊机，保护气为99.995%纯Ar。
图1 1561铝合金双面双弧焊接照片
Fig. 1 Double-sided arc welding photo for 1561 aluminum alloy
表1 1561铝合金母材与焊丝化学成分
Table 1 Chemical composition of 1561 aluminum alloy and wire (mass fraction, %)
经过多次试验发现，前面电弧焊接电流为85~90 A、后面电弧焊接电流为65~70 A，焊接速度为1.6~1.8 mm/s，两个电弧间距离为4 mm左右时焊缝成型最好。
采用蔡司光学显微镜观察了1561铝合金双面双弧TIG立焊接头金相组织特征，并利用显微硬度计测定双面双弧TIG焊焊接接头硬度分布规律。
2 结果与分析
2.1 焊接接头微区的显微组织

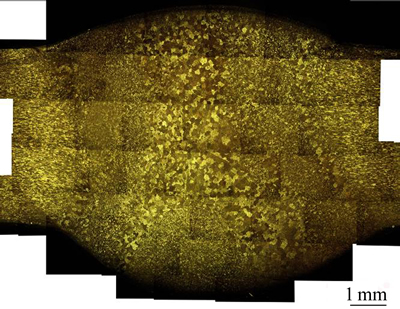

镁含量高达6%的1561铝合金采用双面双弧TIG立向焊接工艺后，经X射线拍片检查，气孔率大大降低，夹杂、咬边等缺陷也很少，达到船级社I级焊缝标准。对该焊接接头的横端面进行取样观察，将多张显微组织照片拼合后获得的金相组织宏观照片如图2所示。由图2可以看出，焊缝中没有气孔等缺陷。根据图2可以将焊缝组织分成5个区域，分别为中心 “人”字形粗晶区，粗晶区外侧的两个细晶区，熔合线附近部分熔化区的两个粗晶区，“人”字形粗晶区下方所包围的细晶区。粗晶区尺寸高达100 μm以上，细晶区尺寸仅为30 μm左右，表现出严重的组织非均匀性[11]。
图2 1561铝合金双面双弧焊接接头的显微组织
Fig. 2 Microstructure of double-sided arc welding joint of 1561 aluminum alloy

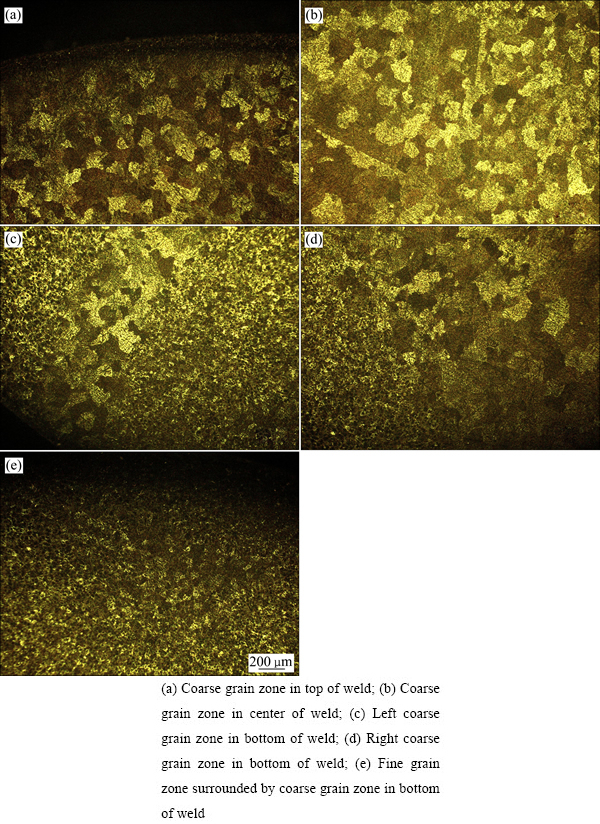

图3所示为熔化区微观组织放大图。图3(a)所示为电弧在上部的焊缝粗晶区，一方面是由于电弧中心部分温度较高，是热量散发中心，在熔池中通过对流与热传导方式传递到熔池周围；另一方面是由于背面电弧的二次加热作用，从而导致正面焊缝中心部位的冷却速度较小，因此，产生的晶粒尺寸较大[12]。图3(b)所示为焊缝中部的粗晶区，该区处于焊缝中心部分，温度高散热慢、冷却速度小，又是正反面电弧的共同熔化区，进一步降低了冷却速度，因此，产生的晶粒尺寸大。图3(c)和(d)所示为背面焊缝的左右侧粗晶区，这可能是由于前面电弧热量还未来得及传递走，后面电弧热量又要通过该处传递到焊缝周围金属中，所以导致该区域的冷却速度较小，因此，晶粒尺寸较大。图3(e)所示为背面焊缝中“人”字形粗晶区所包围的细晶区，与图3(a)情况不同，该区域没有对面电弧的二次加热作用，故温度梯度较大，又由于该区域的热量通过两侧金属传递到熔池周围的原因，该区域的冷却速度相对较大，所以晶粒较细小。

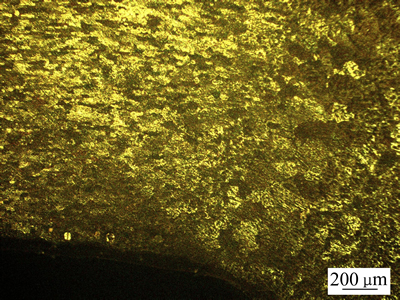

此外，在熔合线附近还出现了较窄的粗晶区，如图4所示。这可能是由于母材金属在焊接热循环作用下发生熔化，但由于边界处熔池流场流动速度很小，未能与相邻液体金属发生充分混合，而几乎保留了母材的成分。在随后的冷却过程中，母材金属的重新凝固，由于焊缝边缘处的生长速率相对较小，因此，母材金属生成了较为粗大的等轴晶组织，其晶粒明显大于其周围经过轧制后的母材组织。
图3 熔化区的显微组织
Fig. 3 Microstructures of melted zone
图4 熔合线附近粗晶区
Fig. 4 Coarse grain zone near fusion line
根据DONG等[13]和崔旭明等[14]对双面双弧平-仰焊熔池流动特点的研究结论，并结合本试验中正反面电弧错位特征，建立了如图5所示的双面双弧错位TIG填丝立焊的熔池流动示意图。电弧在上部的焊接熔池，在洛伦兹力的主导驱动下，由外向内流动，如图5(a)所示，流到根部时，会在重力和表面张力共同作用下，流向背面焊接熔池；电弧在下部的焊接熔池中，也在洛伦兹力的主导驱动下，由外向内流动。同时，遇到上部电弧流下来的液态金属，二者相互作用后，使得下部熔池中产生图5(b)的流动特征，即上部液体向外流动，内部液体从外部向内部流动。由于二者在外部边缘的流动方向一致，流动速率可能得到提高，这样，导致凝固时间变长，晶粒变得粗大。
图5 双面双弧TIG填丝焊熔池流动示意图
Fig. 5 Schematic diagram of molten pool flow in double- sided arc TIG wire welding
2.2 焊接接头不同区域的显微硬度
为了测试1561高强度铝合金双面双弧TIG填丝立焊的软化倾向，分别对接头上部电弧侧、下部电弧侧以及接头中心位置的硬度进行测试，间隔0.5 mm取点测试，具体测试位置和显微硬度分布如图6所示。由图6可以看出，双面双弧TIG填丝立焊的焊缝区和热影响区的硬度均低于母材的，焊缝区硬度下降幅度较大，而热影响区硬度下降幅度相对于焊缝来说较 小。这是由于焊缝区是由熔池中熔融的液态金属快速结晶形成，冷却过程迅速，第二相粒子来不及析出及长大，从而失去了母材的强化效果，所以硬度比母材低[15-16]。对于上部电弧焊道中心处，由于晶粒粗大而导致显微硬度较低，最低值约为82HV；下部电弧焊道人字形的粗晶区显微硬度值较低，最低约为83HV，下部电弧焊道的中心处细晶区显微硬度值高于人字形粗晶区，最高值为87HV。
图6 1561铝合金焊接接头显微硬度
Fig. 6 Vickers hardness of 1561 aluminum alloy welded joint
2.3 焊接接头的力学性能

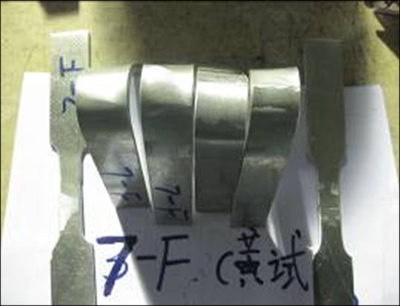

图7所示为正弯与背弯试验以及拉伸试验测试。由图7可以看出，正弯与背弯时，受拉面上没有出现长度超过3 mm的裂纹及其他缺陷。因此，正弯与背弯试验合格，满足船级社检验标准，表明该接头塑性良好。经测试接头抗拉强度为327.4 MPa(母材的抗拉强度为350 MPa，达到母材强度的90%以上)，比单面自动TIG焊接接头的抗拉强度294.3 MPa高出33 MPa。这可能是由双面双弧焊接的速度和热输入较小，焊缝中产生的等轴晶数量增多的原因导致的[12]。说明双面双弧TIG立向焊接工艺更适合于高镁含量的1561铝合金的立向焊接。
图7 焊接接头拉伸与弯曲测试
Fig. 7 Tensile and bending test of welded joints
3 结论
1) 1561铝合金双面双弧TIG立向填丝焊缝表现出较特殊的组织不均匀性。在焊缝中心出现了“人”字形粗晶区，在该粗晶区包围中出现了细晶区；在部分熔化区出现了两条较窄的粗晶区。
2) 探讨了铝合金双面双弧错位TIG填丝立向焊接熔池中液体流动规律：上部熔池在洛伦兹力主导作用下，由外向内流动，且通过焊缝根部流向背面焊接熔池；下部熔池在洛伦兹力作用下，也由外向内流动，并与上面熔池流入的液态金属发生交汇，在重力与洛伦兹力作用下，背面熔池中液态金属总体上表现出从外部流向内部，流动速率可能得到加快。
3) 1561铝合金双面双弧错位TIG填丝立向焊缝的显微硬度比母材的低些，热影响区的显微硬度并不比焊缝的低。焊缝的抗拉强度达到母材抗拉强度的90%以上，力学性能比较理想。
