第二相添加对7715D高温钛合金力学性能的影响

王敏敏，罗月新，计  波

 (宝山钢铁股份有限公司 特钢技术中心，上海 200940)

摘  要：通过加入中间合金的方式向7715D钛合金中加入第二相，研究了合金元素对7715D高温钛合金力学性能的影响。研究结果表明：添加一定量的Ta、B和C后，材料的相变温度发生改变，室温拉伸性能和高温拉伸性能都有显著提高；通过对拉伸断口进行观察，初步研究合金的断裂机制。

关键词：高温钛合金；第二相；力学性能；显微组织

中图分类号：TF 804.3　　     文献标志码：A

Effect of second phase addition on mechanical properties of 7715D high temperature titanium alloy

WANG Min-min, LUO Yue-xin, JI Bo

 (Special Steel Technology Center, Baoshan Iron & Steel Co., Ltd., Shanghai 200940, China)

Abstract: Second phases as master alloys were added into 7715D titanium alloy. The effect of alloying elements on the mechanical properties of 7715D alloy was studied. The results show that the phase transformation temperature of the alloy is changed and the tensile properties at room and high temperature are improved observably. The failure mechanism of this titanium alloy was researched primarily by observation of fracture surface.

Key words: high temperature titanium alloy; second phase; mechanical property; microstructure

钛合金因具有比强度高、抗腐蚀性好和热强性高等优点，在航空、航天领域中获得了广泛的应用。高温钛合金研制一直是钛合金领域最为活跃、最为重要的一个分支，受到世界各国钛合金研究者的高度重视。目前，高温钛合金的使用温度已达到600 ℃，典型的合金有IMI834^[1]、Ti-1100^[2]和BT36^[3]等，这些高温钛合金均为Ti-Al-Sn-Zr-Mo(Nb)-Si系列合金，多为近α型钛合金。7715D钛合金是宝山钢铁股份有限公司特殊钢分公司研制的“600 ℃短时用耐热钛合金”^[4]，也属于上述系列合金，并加入了微量稀土。该合金具有优良的室温综合性能和高温(600 ℃)拉伸性能，已经成功应用于DFH-3及神舟号系列飞船上。但随着飞行器速度的不断提高，表面温度也随之增加，这要求材料具有更高的耐热性能。除Al、Sn、Zr、Mo、Nb和Si等常用合金元素外，还向合金中添加Ga、In、Pb、Sb、Ta和Bi等不常见的合金元素以强化高温钛合金^[5-6]。SUZUKI等^[6]用0.5%~1%(质量分数)Ta代替IMI834合金中的Nb，在其它性能不变的情况下提高了合金的蠕变性能。Ta属于α相稳定化元素，与Ti等元素形成置换固溶体，点阵扭曲程度小，所以这类合金元素含量高的固溶体钛合金，不但具有高的强度，而且保持较高的塑性。为了进一步提高合金材料的高温性能，本文作者在7715D的基础上加入Ta、B和C元素，对其室温、高温力学性能进行研究，并分析第二相对新合金材料力学性能的影响，同时，对新合金材料的断裂机制进行初步探索。

1  实验

本实验采用的7715D合金，其名义成分为Ti-6Al- 3Sn-2Zr-2Mo-2Nb(质量分数，%)及微量Si和Ce。选用一级海绵钛和Ti-Sn、Al-Mo、Al-Nb、Al-Ce、Ti-Ta-B中间合金、海绵Zr及结晶Si，充分搅拌后压制成电极，经过焊接，进行3次真空自耗熔炼，得到直径为120 mm的铸锭，铸锭经适当温度开坯锻造成直径为55 mm的棒材，再在适当温度下热轧成直径为18 mm的棒材。经过适当热处理后，分别加工成室温及高温性能测试试样，进行力学性能和显微组织试验。

2  结果与讨论

2.1  材料的成分及第二相

表1所列为新合金材料第二相的名义成分及相变点。由于B和C加入合金后形成化合物，因此1~3号试样以其第二相的体积分数来表示；Ta和Ti形成固溶体，所以4号试样以加入的质量百分比表示。合金的相转变温度采用传统的金相法测得，7715D钛合金的相变温度为1 020~1 030 ℃。一般来讲，在二元合金里添加B和C可以提高合金的相变点，而Ta属于α相稳定化元素，可降低相变点。实验结果中只有3号试样符合此规律，1号和2号试样相变温度变化不明显，4号试样的相变点反而高于7715D的。这可能是7715D中含有的多种元素间相互作用使得材料的相变温度发生变化。

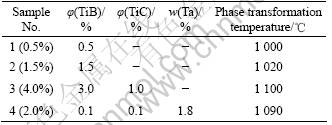

表1  新合金材料第二相的名义成分及相变点

Table 1  Nominal composition of second phases and phase transformation temperatures of new alloys

图1所示为新合金材料的XRD谱。从图1中可以看出：加入的中间合金与Ti形成了TiB和TiC。此外，3号和4号试样含有TiB和TiC的衍射峰，1号和2号试样中不存在TiC的衍射峰，这与之前的实验设计吻合。

图1  新合金材料的XRD图

Fig.1  XRD patterns of new alloys: (a) Sample 1; (b) Sample 2; (c) Sample 3; (d) Sample 4

2.2  材料的组织与性能

图2所示为7715D钛合金分别加入B、C、Ta元素后的金相组织。4种材料退火后的组织有所差异。一般而言^[7]，在双相钛合金中，常见的显微组织类型可分为4种：1)典型的魏氏组织，其特点是原始β晶粒边界清晰、完整，晶界α明显，晶内α相呈粗片状规则排列；2)网篮状组织，特点是原始β晶粒边界不同程度地发生破碎，晶界α不明显，晶内片状α相变短、变粗，在原始β晶粒的轮廓内呈网篮状编织的片状结构；3)等轴α组织：在均匀分布的、含量超过50%的初生α相基体上，存在一定数量的转变β相组织；4)混合组织：在转变β相组织的基体上，分布着一定数量的初生α相，但总含量不超过50%。转变组织实际上是次生α相和保留β相的混合体，在光学显微镜下观察时发暗，初生α相则呈发亮的颗粒。含0.5%TiB的1号试样和含1.5%TiB的2号试样的组织可以归为上述第4类，只是初生α相的数量有所不同：1号试样的初生α相含量较少，2号试样比1号的初生α相含量明显增多。含TiB和TiC的3号试样和含Ta的4号试样的组织可以归为第3类：4号试样中等轴晶含量略多于3号试样的，但3号试样的组织比4号试样的略粗一些。

图3所示为7715D钛合金加入B、C、Ta后的室温和高温拉伸性能。一般而言，魏式组织具有良好的高温蠕变性能^[7]，但塑性、热稳定性和疲劳性能较差；等轴组织具有最好的塑性和热稳定性，但蠕变性能最差；网篮组织和混合组织具有良好的综合力学性能，与混合组织相比，网篮组织具有更好的蠕变性能、断裂韧性和抗疲劳裂纹扩展性能，但疲劳性能和热稳定性较差。本实验中，4种新材料不管在室温还是高温下，强度都有所提高；2号试样比1号试样的TiB含量高，因此室温性能得以提高，3号试样虽然强度显著提高，但其塑性急剧下降。4号试样加入Ta后强度显著提高，且保持较好的塑性，在700℃下仍拥有较好的综合性能。

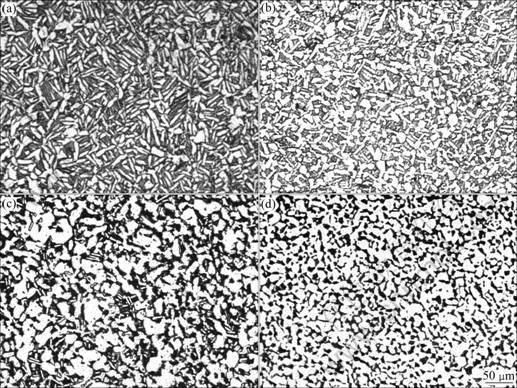

图2  新合金材料的金相组织

Fig.2  OM microstructures of new alloys: (a) Sample 1; (b) Sample 2; (c) Sample 3; (d) Sample 4

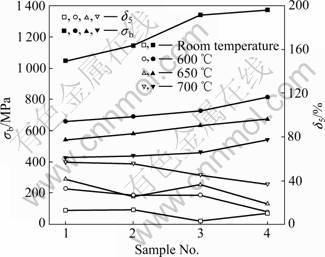

图3  7715D钛合金加入B、C和Ta后的拉伸性能

Fig.3    Tensile properties of 7715D titanium alloys containning B, C and Ta

图4所示为1~4号试样室温拉伸试样断口的扫描电镜照片。可以发现：1号、2号和4号试样室温拉伸断口都存在大量韧窝，属于韧性断裂，塑性较好；而3号试样出现河流状的解理面，塑性较差，这与实验所测得的数据一致。图5所示为室温和600 ℃拉伸后断口处的SEM形貌，可以观察到破裂的TiB颗粒，表明加入的第二相(TiB和TiC)在室温拉伸过程中起到了承载的作用。随着第二相含量的增加，其参与承载的作用增强，故合金强度有所提高，其失效方式主要是TiB第二相的承载断裂，并在基体中形成微裂纹，随后微裂纹在基体中迅速扩展和互相连接，导致材料最终的断裂。

高温拉伸时，TiB第二相除了小部分承载断裂，多数在其两端的基体合金中形成微孔，如图5(b)所示。这主要是温度升高后，基体合金软化，第二相和基体的界面结合变弱，载荷无法完全传递到TiB内部，从而在TiB两端形成应力集中，导致在TiB两端的基体中形成孔洞。第二相与基体的相互作用强弱可能有所不同，但相互间的作用机理基本相同^[8]。由本实验的断口分析可以认为：微孔在拉伸载荷的作用下形成微裂纹，在基体中迅速扩展和相互连接，导致材料的最终断裂。当第二相达到一定量，其含量越多，材料中的孔洞密度越大，微孔形成的裂纹也越容易互相连接和扩展。所以第二相含量虽然有承载载荷的能力，但并不是越多越好。本实验中适当添加第二相的4号合金其室温、高温强度和塑性都较好。但是Ta与其他元素的相互作用还有待进一步研究。

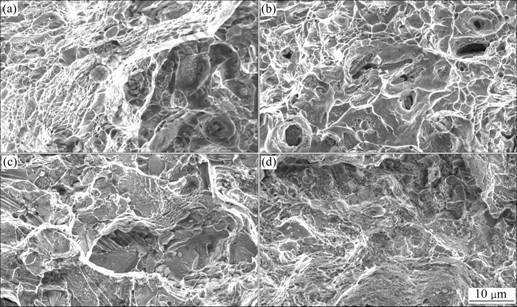

图4  加入第二相的7715D合金的室温拉伸断口形貌

Fig.4  Fracture morphologies of 7715D titanium alloys with second phase: (a) Sample 1; (b) Sample 2; (c) Sample 3; (d) Sample 4

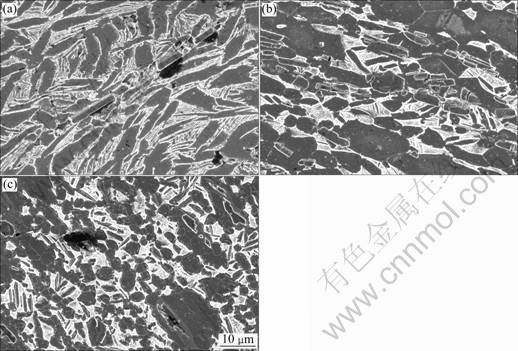

图5  加入第二相后7715D合金拉伸断口处的SEM像

Fig.5  SEM images near to frature surface of 7715D titanium alloys with second phase: (a) Sample 1 at room temperature; (b) Sample 3 at 600 ℃; (c) Sample 4 at 600 ℃

3  结论

1) 在7715D高温钛合金中添加一定量的Ta、B和C后，材料的相变温度发生改变。

2) 加入Ta的7715D钛合金的室温拉伸性能和高温拉伸性能都有显著提高，且保持较好塑性。
