文章编号：1004-0609(2008)06-1123-06

LiFe_1-xMg_xPO₄的制备及其电化学性能

李  旭，彭文杰，李新海，王志兴，郭华军

 (中南大学 冶金科学与工程学院，长沙 410083)

摘  要：采用干法高能球磨-一步固相反应合成LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)正极材料。利用X射线衍射仪、扫描电镜和能量色散谱表征样品的晶体结构、形貌和Mg元素分布，并研究Mg掺杂量对LiFePO₄材料电化学性能的影响。结果表明，制备的LiFe_1-xMg_xPO₄(0≤x≤0.10)为纯相，且LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)晶粒尺寸随掺杂量的增大而增大。LiFe_0.99Mg_0.01PO₄的放电容量最佳，室温0.1C倍率下充放电其首次放电容量为150.8 mA?h/g，即使在1C倍率下放电时也有129.9 mA?h/g的容量，循环性能较好。

关键词：LiFePO₄；锂离子电池；正极材料；镁掺杂

中国分类号：TM 912.9                        文献标识码：A

Synthesis and electrochemical properties of LiFe_1-xMg_xPO₄

LI Xu, PENG Wen-jie, LI Xin-hai, WANG Zhi-xing, GUO Hua-jun

 (School of Metallurgical Science and Engineering, Central South University, Changsha 410083, China)

Abstract: LiFe_1-xMg_xPO₄(x = 0, 0.01, 0.05, 0.10 and 0.20) cathode materials were synthesized by one-step solid-state reaction combined a dry high-energy ball milling. The crystalline structure, morphology and Mg distribution were characterized by XRD, SEM and EDS. The effect of amount of doped-Mg on the electrochemical properties of LiFe_1-xMg_xPO₄ was investigated. The results show that the prepared LiFe_1-xMg_xPO₄ (0≤x≤0.10) is pure, and with the increasing of x value, the crystalline size of LiFe_1-xMg_xPO₄ (x=0, 0.01, 0.05, 0.10 and 0.20) increases. LiFe_0.99Mg_0.01PO₄ sample has higher charge and discharge capacities than other samples。The initial discharge specific capacity of LiFe_0.99Mg_0.01PO₄ is 150.8 mA?h/g at 0.1 C and ambient temperature, 129.9 mA?h/g at 1C, showing that it has good cycling behavior.

Key words: LiFePO₄; lithium-ion battery; cathode materials; Mg doping

LiCoO₂自1991年被商业化以来，至今仍然是锂离子可充电池中的主要材料，因为它能量密度高，循环性能好，合成简单^[1]。而LiCoO₂正极材料中钴资源稀少且成本高又有毒，限制了该材料大范围的应用，并且它在耐过充和耐高温安全性能方面差，不适合用做大尺寸的动力电源，如混合电动车辆用动力电源，大型储能电源，电动工具用电源。1997年，PADHI等^[2]提出以聚阴离子为骨架构成的橄榄石型LiFePO₄正极材料，它相对LiCoO₂来说具备原材料丰富、成本低廉、安全性能高^[3]和环境友好并无毒害等诸多优势，并且它有170 mA?h/g相对大的理论比容量和基于两相反应(LiFePO₄|FePO₄)3.4V(vs Li/Li⁺)的放电平台电压，是新一代有希望的正极材料。

然而，LiFePO₄正极材料有低电子导电率(10^-10 S/cm)和Li⁺穿过两相界面缓慢离子扩散的缺点，导致其倍率容量差。这大大限制了LiFePO₄正极材料在实际锂离子电池中的应用。目前研究显示，通过导电材料的添加^[4-5]、金属阳离子的掺杂^[6-8]和制备精细且颗粒尺寸分布均匀的样品^[9]能克服导电率低的问题。CHIANG等^[6]采用二步固相反应制备高价金属离子Li位掺杂的Li_0.99M_0.01FePO₄(M = Mg²⁺、Al³⁺、Ti⁴⁺、Nb⁵⁺、W⁶⁺)正极材料，室温下测得电子导电率大于 10^-2 S/cm，与纯相(10^-10 S/cm)相比提高8个数量级，室温时0.1C(15 mA/g)倍率下其放电容量约142 mA?h/g， 在1.1C较高倍率下放电约120 mA?h/g的容量。WANG等^[7]通过溶胶凝胶合成路径制备Fe位Ti掺杂的LiTi_0.01Fe_0.99PO₄正极材料，室温C/8(17 mA/g)倍率放电时容量接近160 mA?h/g。这些改善的性能是由于掺杂使LiFePO₄晶体内产生结构缺陷(出现空位，电子或空穴等)，提高了LiFePO₄晶体电子导电率。然而，为了得到单一相的橄榄石型掺杂磷酸铁锂正极材料，以上这些方法存在复杂的制备工序和长时间热处理周期问题，不利于以后工业化生产。

张宝等^[10]报道了使用乙醇作分散剂，手研磨工艺-二步固相反应制备Mg掺杂Fe位的LiFe_1-x-Mg_xPO₄正极材料，电化学性能也得到了改善，但是产物有微量的未知杂相。其他研究显示对于合成LiFePO₄正极材料，机械化学活化法(MA)成为了一种有希望的方 法^[11-12]。FANG等^[13-14]报道了机械活化法合成5 V尖晶石型LiMn_1.5Ni_0.5O₄正极材料的有效性。在高能球 磨-机械化学活化期间，粉体颗粒在球磨罐中遭受反复的碰撞、分离、再碰撞，这样导致粉体的破碎和紧密的粉体混合，然后再热处理，固相反应得到新相。因此，当机械化学活化工艺应用于制备掺杂的LiFePO₄正极材料，它将期待简化工艺路程、缩短制备周期，得到单一相的、电化学性能好的掺杂LiFePO₄正极材料。

本文作者先使用干法高能球磨-机械化学活化制得Mg掺杂磷酸铁锂前驱体，在高能球磨期间没有添加任何球磨分散剂(在文献[6, 12]中提及乙醇或丙酮等作为球磨过程的球磨分散剂)使得制备工艺更加安全和简单，更便于应用于工业化生产。然后再一步固相反应得到产物样品，对其进行了物相和形貌表征，还有电化学性能检测，并且与本研究前期报道使用传统二步固相法制备的镁掺杂磷酸铁锂^[10]电化学进行对比。

1  实验

1.1  材料的制备

原料使用Li₂CO₃(电池级，纯度≥99%)，NH₄H₂PO₄ (电池级，纯度≥99%)，FeC₂O₄?2H₂O(电池级，纯度≥99%)和MgO(纳米级粉末，质量分数≥99%)，以Li，Fe，Mg与P的化学计量比1 (1- x)  x1(x = 0，0.01，0.05，0.10，0.20)称量，放入行星式球磨机的聚四氟乙烯罐里，加入料与球质量比为1?25的玛瑙球，球磨5 h，得到前驱体粉末。将前驱体放入程式控温管式炉内，通氩气保护，在650 ℃烧结18 h，随炉冷却至室温取出。得到各种掺杂量不同的磷酸铁锂正极材料。

1.2  材料分析与表征

采用X射线衍射仪(XRD)和扫描电镜(SEM)分析样品的晶体结构和形貌。XRD测试采用的是日本Rigaku公司的D/max 2550VB⁺18 kW转靶X射线衍射仪(X射线源Cu K_α，电流300 mA，管电压40 kV，步宽0.02?，扫描速率8 (?)/min，衍射角扫描范围10?~90?；SEM测试采用的是JEOL公司的JSM-5600LV扫描电镜，在20 kV下观察样品的表面形貌。

1.3  实验电池组装和测试

实验电池正极极片的制备，按m(活性物质)﹕导电剂乙炔黑和粘结剂PVDF按质量比811称量，滴加有机溶剂N-甲基吡咯烷酮(NMP)调成混合均匀的浆料，再均匀涂覆在0.02 mm厚的集流体铝箔上，放入烘箱于120 ℃干燥6 h，得到正极极片。负极为金属锂片，电解液为1 mol/L LiPF₆/ EC+DMC+EMC(体积比111)混合溶液，隔膜为Celgard 2400聚丙稀微孔膜。在充满氩气保护气氛的手套箱里组装成CR 2025型扣式电池测试材料的电化学性能。实验电池在深圳嵩和实业有限公司生产的BTS-51二次电池性能检测仪上进行充放电测试。充放电方式如下：充电先以恒流0.1C(1C = 140 mA/g)充电(终止电压为4.1 V)，后恒压充电(充电电压4.1 V，终止条件为电流降到0.01 C或时间2 h)；放电以恒流方式进行，放电电流为0.1C或1C，终止电压为2.5 V。

2  结果与讨论

2.1  LiFe_1-xMg_xPO₄样品的X射线衍射分析

图1所示为合成的LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)样品的XRD谱，与标准磷酸铁锂XRD谱(JCPDS卡-190721)对比发现，合成的LiFePO₄，LiFe_0.99Mg_0.01PO₄，LiFe_0.95Mg_0.05PO₄和LiFe_0.90Mg_0.10- PO₄为纯相，而合成的LiFe_0.80Mg_0.20PO₄检测到有未知杂质峰，衍射峰强度很小，说明生成微量杂相。本文作者认为，当铁位镁掺杂的量为0≤x≤0.10时，使用干法高能球磨-一步固相法制备的LiFe_1-xMg_xPO₄为纯相，而本研究前期报道的传统二步固相法制备LiFe_1-xMg_xPO₄(x = 0.01，0.05，0.10和0.15)^[10]有微量杂相生成，这可能归功于干法高能球磨粉体的破碎和紧密的粉体混合能得到更加均匀一致的前驱体。

图1  LiFe_1-xMg_xPO₄样品的XRD谱

Fig.1  XRD patterns of LiFe_{1– x}Mg_xPO₄ samples

根据XRD数据计算得到的产物样品晶胞参数和晶胞体积列于表1。从表中能看出，随着Mg掺杂量x的增大，晶胞参数a，b和晶胞体积V呈逐渐减小的趋势。由于Mg²⁺的半径(0.066 nm)小于Fe²⁺的半径(0.074 nm)，并且在属于正交晶系橄榄石型LiFePO₄(空间群：Pnma)晶体中Fe²⁺占据八面体4c 位^[15-16]平行于a—b平面内排列，所以随着Mg²⁺占据M2(Fe)位的增多，晶胞常数a和b逐渐减小导致晶胞体积V也减小。

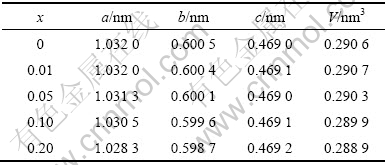

表1  LiFe_1-xMg_xPO₄样品的晶胞参数和晶胞体积

Table 1  Lattice parameters and lattice volume of LiFe_1-x- Mg_xPO₄ samples

2.2  LiFe_1-xMg_xPO₄样品的扫描电镜分析

图2所示为合成的LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)样品的扫描电镜像。从图中可以看出，当掺杂量比较小(x≤0.05)时，产物样品一次颗粒平均粒径约为0.2 μm，如图2(a)~(c)所示。这些精细颗粒的生成主要有赖于高能球磨-机械化学活化的作用^[12]和所选650 ℃中低温热处理条件。而当掺杂量比较大(x≥0.10)时，随着掺杂量的增大，产物样品一次颗粒平均粒径有逐渐增大的趋势，如图2(d)和2(e)所示。首先这可能是纳米MgO掺杂剂的作用，它有纳米级的颗粒和比较大的比表面积，本征表面能驱动力比较大，容易发生烧结^[17]；另外，也可能在烧结过程中以掺杂引起的点缺陷提高了原子的自扩散能力，使烧结活性增加^[17]。所以在相同机械化学活化作用下得到的前驱体中，随着纳米MgO掺杂剂加入量的增加，过剩表面能驱动力较大和烧结过程产生的点缺陷较多，容易发生烧结的区域就越多，使在产物样品中由烧结产生的大颗粒出现频率就越多，导致产物样品的一次颗粒平均粒径增大，由图2(d)和2(e)可看出，大多数颗粒较大同时还有部分小颗粒，而由图2(b)和2(c)则看到的大多数是小颗粒。

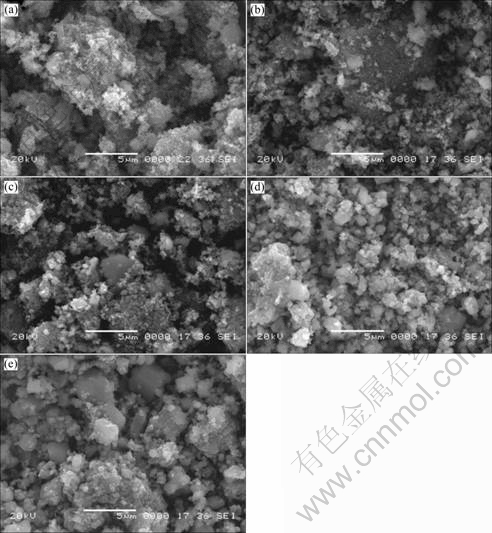

图2  合成LiFe_{1– x}Mg_xPO₄样品的SEM像

Fig.2  SEM images of synthesized LiFe_1–x- Mg_xPO₄ samples: (a) x = 0; (b) x = 0.01;(c) x = 0.05; (d) x = 0.10; (e) x = 0.20

图3所示为LiFe_0.99Mg_0.01PO₄样品Mg元素分布。对比图3(b)与图3(a)，可以看到Mg元素在LiFe_0.99- Mg_0.01PO₄样品中是均匀分布的，说明用干法高能球磨镁掺杂一步固相反应能合成镁原子分布均匀的磷酸铁锂正极材料。

图3  LiFe_0.99Mg_0.01PO₄样品的SEM形貌和Mg元素分布

Fig.3  SEM image(a) and Mg element distribution mapping for LiFe_0.99Mg_0.01PO₄ sample

`2.3  LiFe_1-xMg_xPO₄样品的电化学性能

图4所示为LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)样品的室温0.1C(14 mA/g)首次循环充放电曲线。从图中能看出，各掺杂比例的样品都有非常平稳的3.5 V充电平台和3.4 V放电平台，为典型橄榄石型磷酸铁锂两相转变过程，其LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)的首次放电容量分别为144.6、150.8、136.4、132.2和121.1 mA?h/g，均优于研究前期报道的125.6 mA?h/g首次放电容量和充放电平台^[10]，这些改善的电化学性能可能归于干法高能球磨-机械化学活化工艺的使用，它能制备精细颗粒和单一相橄榄石型磷酸铁锂，如图1和图2所示。另外，与未掺杂产物样品相比，当Mg掺杂量x = 0.01时，产物样品的放电容量最大，说明掺杂过多不利于产物样品容量的发挥。首先随着Mg²⁺取代LiFePO₄中Fe²⁺越多，单位摩尔LiFe_1-xMg_xPO₄材料中参与电化学反应的Fe²⁺就越少，容量也就越少；其次根据Padhi等^[2]指出磷酸铁锂充放电过程受锂穿过LiFePO₄|FePO₄界面控制，在决定磷酸铁锂电池性能上颗粒尺寸是一个至关重要的因素，所以从SEM像来看(图2)，由掺杂过多引起的一次颗粒平均粒径增大，也不利于掺杂磷酸铁锂容量的发挥。

图4  室温时0.1C倍率下LiFe_1-xMg_xPO₄样品的首次循环充放电曲线

Fig.4  Charge/discharge profiles in first cycle for LiFe_1-x- Mg_xPO₄ samples at ambient temperature and 0.1C rate

图5所示为合成的LiFe_1-xMg_xPO₄(x = 0，0.01，0.05，0.10和0.20)样品室温下不同倍率循环性能曲线。在0.1C低倍率下放电，各掺杂比例的样品循环性能都比较好，即20次循环后容量保持率分别为97.6%、97.7%、97.4%、97.9%和98.5 %，均优于本研究前期报道的结果^[10]。说明结合高能球磨-机械化学活化工艺Mg掺杂磷酸铁锂的制备能得到高放电容量和稳定的循环寿命。而在1C高倍率放电下，未掺杂样品的放电容量为123.6 mA?h/g，是0.1C对容量的85.5%，10次循环后容量保持率为99.1%，与用一般固相法合成的纯磷酸铁锂正极材料(20 ℃，放电电流密度为0.5 mA/cm²，放电容量为116 mA?h/g，10次循环后容量保持率约为97%)^[18]相比要好，说明高能球磨-机械化学活化工艺引用于制备磷酸铁锂的有效性。当掺杂量x = 0.01增到x = 0.10时，产物样品1C放电容量从129.9降到108.6 mA?h/g，从占0.1C容量的86.2降到 82.2 %，10次循环后容量保持率从99.5降到95.3 %，说明掺杂过多也不利于产物样品倍率性能的发挥。这可能归于掺杂过多引起的一次颗粒平均粒径长大和晶胞体积的减小(如表1所列，x = 0.01处的V值为0.290 7 nm³而x = 0.20处的V值为0.288 9 nm³)，使离子传输路径的增长和晶体空隙的减少，导致材料有差的离子导电能力和差的倍率性能。

图5  LiFe_1-xMg_xPO₄样品室温下不同倍率循环性能

Fig.5  Cycling performance of LiFe_1-xMg_xPO₄ samples at ambient temperature under various rates

测得LiFe_0.99Mg_0.01PO₄材料的电导率为10^-3~10^-4 S/cm，与纯磷酸铁锂(约10^-9~10^-10 S/cm)^[6]相比电导率提高了6个数量级。

对于少量镁掺杂改善磷酸铁锂正极材料的电导率，在文献[10]中做过详细解释。首先Mg掺杂取代Fe位，增加了LiFePO₄的代位缺陷，对材料的电导率的提高有帮助；其次Mg²⁺的半径(0.066 nm)小于Fe²⁺的半径(0.074 nm)，掺杂Mg后晶胞体积变化不大(如表1所列，未掺杂的V值为0.290 6 nm³而掺杂量x = 0.01处V值为0.290 7 nm³)必然使晶格中的空隙增加，从而为电子及离子的运动提供更多的通道，使材料的电导率提高。

3  结论

1) 当Mg掺杂量适中的时候，能制备出纯橄榄石结构的LiFe_1-xMg_xPO₄(0≤x≤0.10)正极材料。

2) 晶胞参数a和b、晶胞体积V随着掺杂量的增加而减小。

3) 当Mg掺杂量(0≤x≤0.05)比较低的时候，使用该法能制备出精细的颗粒，而当Mg掺杂量(x≥0.10)过多的时候，容易引起产物样品颗粒的长大。

4) 电化学性能检测发现，样品LiFe_0.99Mg_0.01PO₄的电化学性能最佳，室温0.1C倍率下充放电其首次放电容量为150.8 mA?h/g，20次循环后容量保持率为97.7 %，即使在1C高倍率放电下，也有129.9 mA?h/g的容量，10次循环后容量基本不衰减，认为少量的Mg掺杂有利于产物样品容量和倍率性能的发挥。
