TC4钛合金在3.5%NaCl溶液中的微动腐蚀特性
来源期刊:稀有金属2018年第10期
论文作者:郑超 魏世丞 梁义 苏宏艺 王玉江 郭蕾
文章页码:1018 - 1023
关键词:TC4钛合金;微动腐蚀;微动磨损;失效;

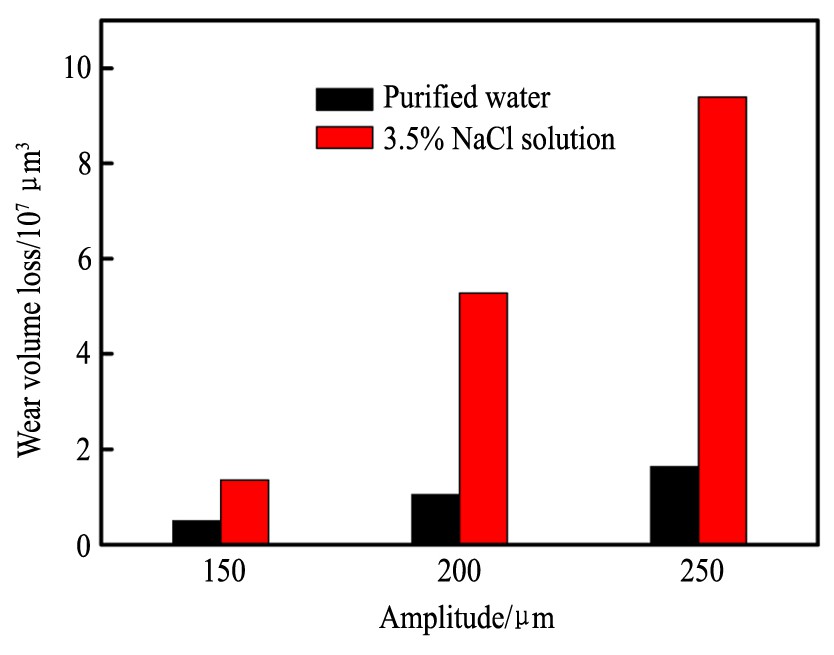

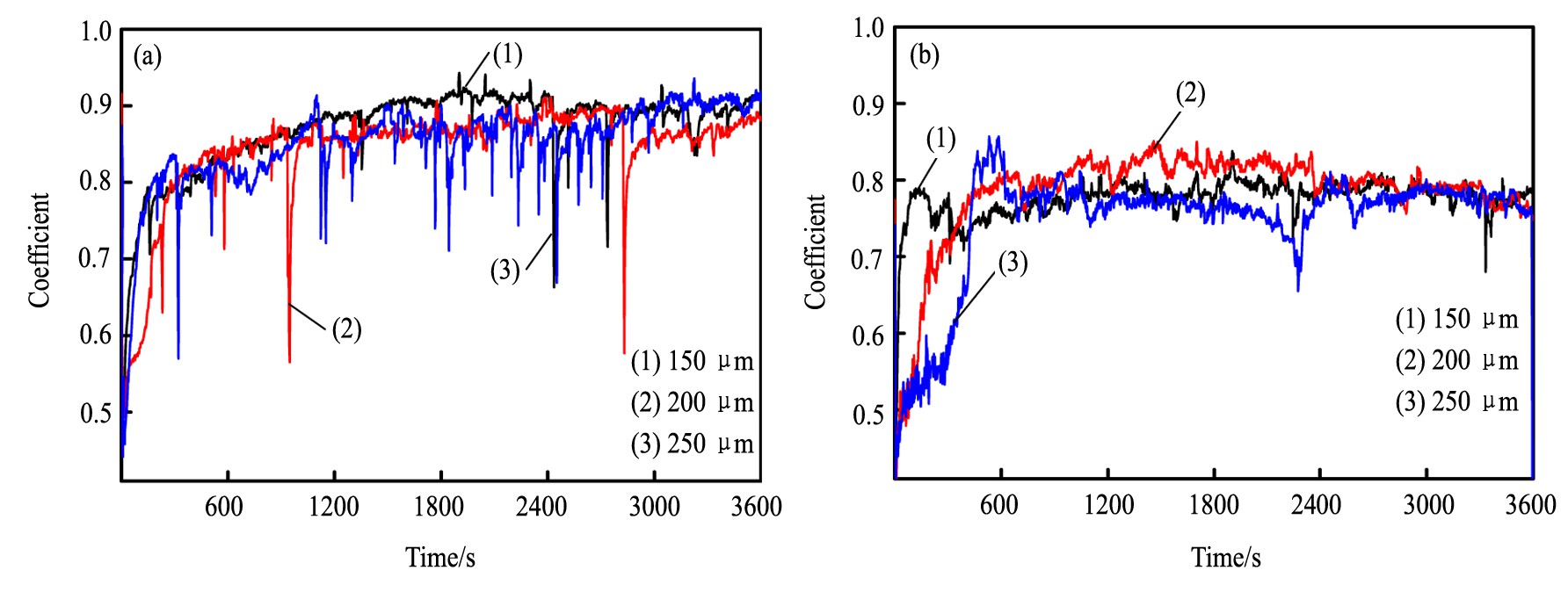

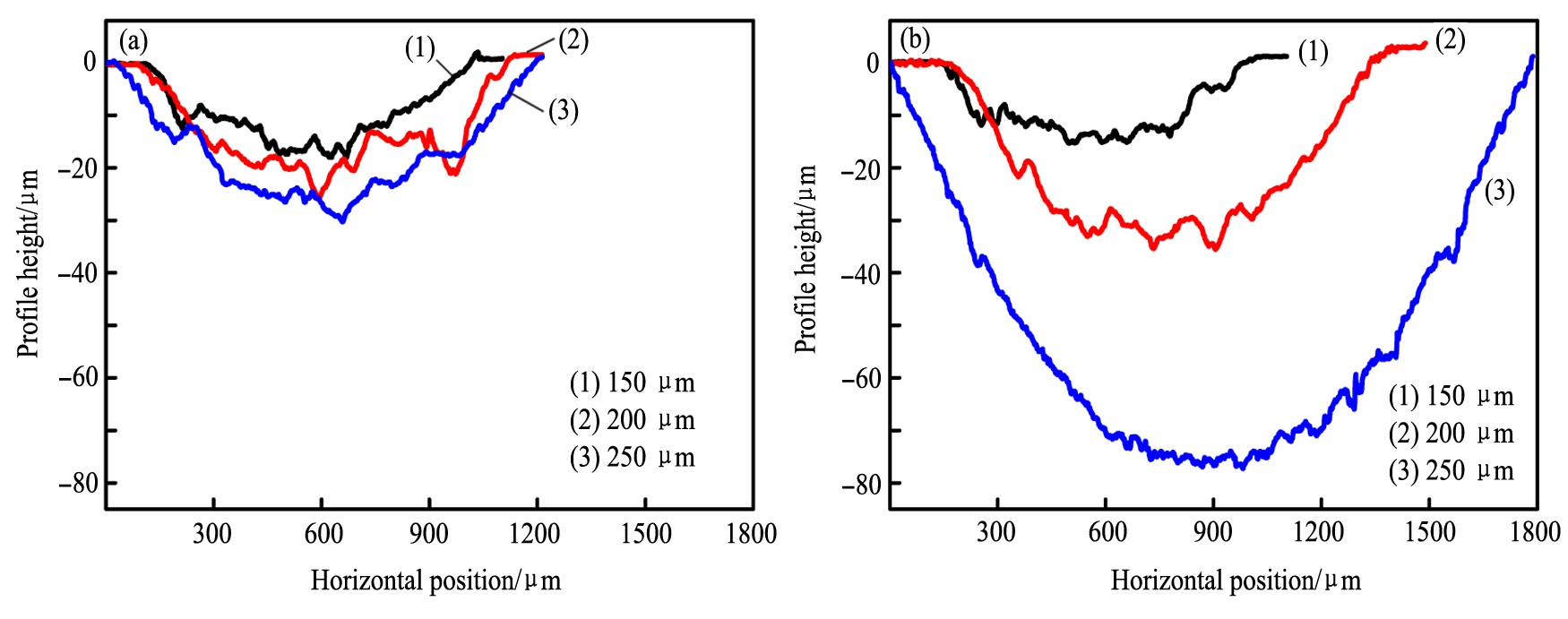

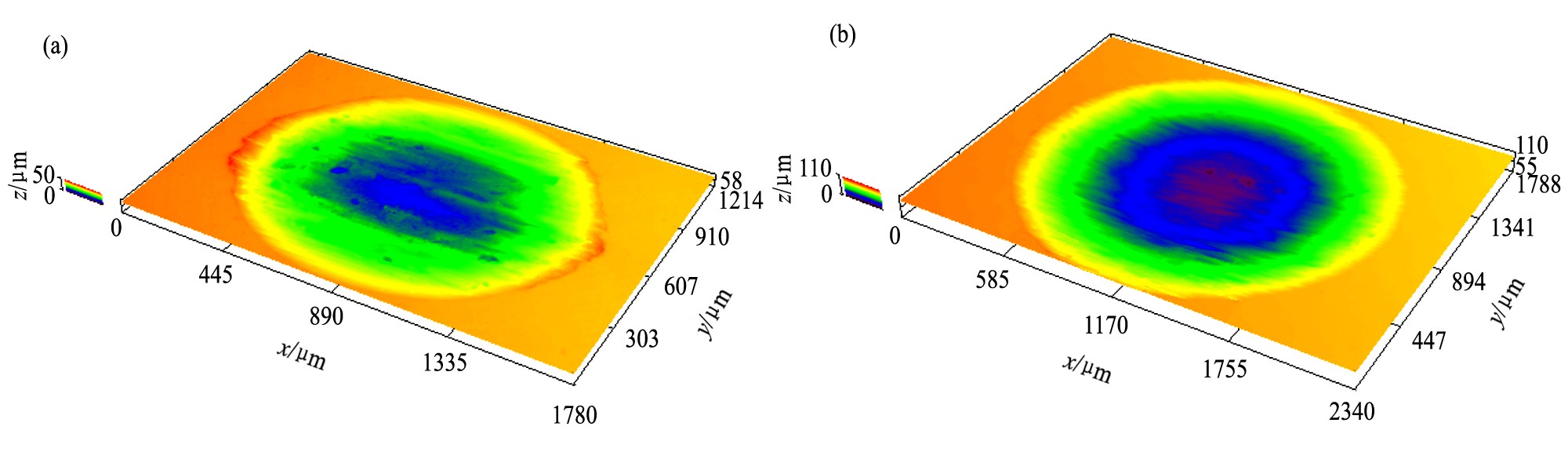

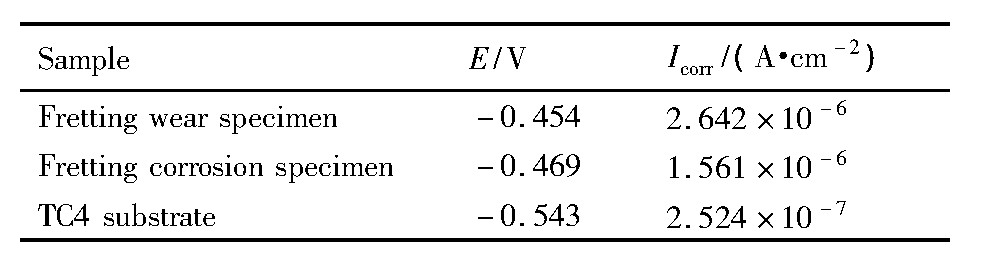

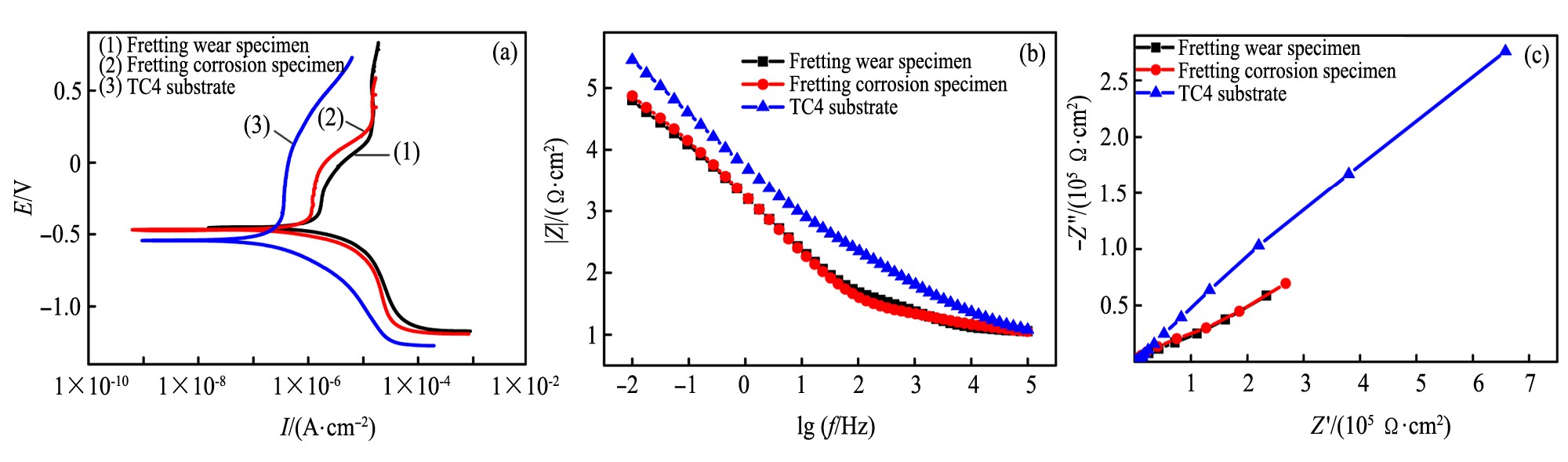

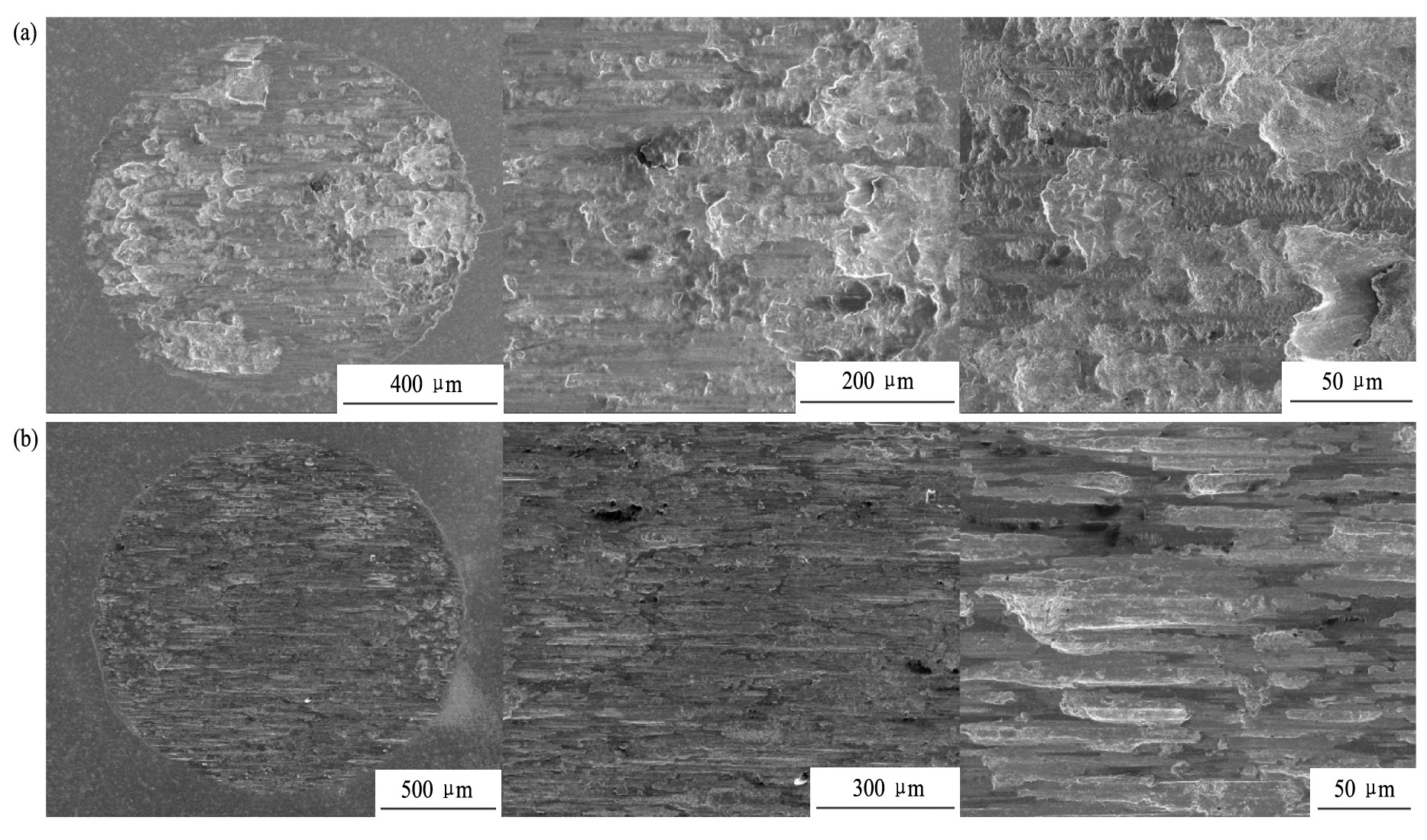

摘 要:采用SRV微动磨损试验机,对比研究了TC4钛合金在纯水介质中的微动磨损机制和3. 5%NaCl(质量分数)溶液中的微动腐蚀特性,分析了钛合金在两种介质中的微动磨损机制。结果表明:振幅越小,TC4钛合金的摩擦系数曲线越稳定,磨损体积越小;钛合金在3. 5%NaCl溶液中的磨损量要比纯水介质中高出一个数量级,腐蚀和磨损呈"正相关"关系;经过微动磨损/微动腐蚀的试样耐蚀性基本无差别,较钛合金基体,抗腐蚀性能明显降低一个数量级;钛合金在纯水介质中的微动磨损机制主要为粘着磨损和剥层磨损,而在3. 5%NaCl溶液中的微动磨损机制主要为腐蚀磨损和磨粒磨损。
摘要:采用SRV微动磨损试验机,对比研究了TC4钛合金在纯水介质中的微动磨损机制和3. 5%NaCl(质量分数)溶液中的微动腐蚀特性,分析了钛合金在两种介质中的微动磨损机制。结果表明:振幅越小,TC4钛合金的摩擦系数曲线越稳定,磨损体积越小;钛合金在3. 5%NaCl溶液中的磨损量要比纯水介质中高出一个数量级,腐蚀和磨损呈"正相关"关系;经过微动磨损/微动腐蚀的试样耐蚀性基本无差别,较钛合金基体,抗腐蚀性能明显降低一个数量级;钛合金在纯水介质中的微动磨损机制主要为粘着磨损和剥层磨损,而在3. 5%NaCl溶液中的微动磨损机制主要为腐蚀磨损和磨粒磨损。
关键词:TC4钛合金;微动腐蚀;微动磨损;失效;
