文章编号：1004-0609(2016)-01-0197-07

锌冶炼中浸渣锌还原浸出机制与动力学

张  纯^{1, 2}，闵小波^{1, 3}，张建强¹，王  密¹，李辕成¹

(1. 中南大学 冶金与环境学院，长沙 410083；

2. 湖南城市学院 市政与测绘工程学院，益阳 413000；

3. 中南大学 国家重金属污染防治工程技术研究中心，长沙 410083)

摘  要：以锌冶炼中浸渣为研究对象，研究中浸渣的化学成分及锌的存在形态，锌主要以铁酸锌形式存在。采用SO₂做还原剂，研究温度、初始硫酸浓度、二氧化硫分压对锌浸出效率的影响，并分析中浸渣中锌还原浸出反应机制及动力学。结果表明：H⁺在锌还原浸出过程中起关键作用，锌还原浸出反应活化能为31.67 kJ/mol，为化学反应控制；SO₂做还原剂时，反应时间、液固比及初始酸度均大幅降低。反应最佳工艺条件：初始硫酸浓度80 g/L、温度95 ℃、液固比(L/S) 10 mL/g、二氧化硫分压200 kPa、反应时间120 min。该工艺条件下，中浸渣中锌浸出率达99%以上。XRD和ICP分析表明：中浸渣中铁酸锌分解，硫化锌在该反应条件下未完全浸出，还原浸出渣中主要化学成分为铅和锌，主要物相为PbSO₄和ZnS。

关键词：中浸渣；还原浸出；二氧化硫；动力学

中图分类号：TF813　　     文献标志码：A

硫化铅锌矿浮选产出的锌精矿，成分一般为锌50%左右，硫30%左右，铁5%~14%，还含有少量铅、镉、铜及其他稀有金属。硫化锌精矿炼锌方法有湿法和火法。目前，由于环境保护及能耗等原因，火法炼锌基本处于停滞状态，湿法炼锌得到不断发展，目前国内运行的炼锌厂，多采用湿法^[1-2]。

湿法冶金工艺主要包括焙烧-中浸-低酸浸出-高温高酸浸出-沉铁-电积等工序^[3]。锌精矿焙烧产生的锌焙砂先中性浸出，控制浸出终点pH为 5.2~5.4，使铁、砷、锑等金属水解沉淀。浸出条件如下：温度55~60 ℃，时间60 min左右，液固比9:1~13:1。低酸浸出溶解浸出矿浆中残余的氧化锌，常采用1~2段酸性浸出。浸出条件：温度60~75 ℃，时间120~150 min左右，液固比7:1~9:1，锌焙砂中大部分氧化锌溶解^[1-3]。由于锌精矿中含铁5%~14%，焙烧过程中部分锌不可避免转化为铁酸锌。铁酸锌具有尖晶石结构，结构稳定，中浸条件下铁酸锌难以溶解。热酸浸出-黄钾铁矾或针铁矿法先以高温高酸溶解中浸渣中铁酸锌，再以人造矿物方法除去溶液中铁，所得含锌溶液返回焙烧浸出系统，回收其中锌。此法锌回收率高，并有利于锌精矿综合利用。夏志华等^[4]研究中浸渣高温高酸浸出动力学，热酸浸出条件：温度95 ℃以上，终点残酸40~60 g/L，时间3~4 h，锌浸出率可达95%以上^[5-8]，但此法反应条件苛刻，耗酸量大、反应时间长、能耗大。

目前，一些难溶矿物的强化浸出方法得到国内外较多研究^[9-12]。SENANAYAKE等^[13]研究了机械活化对铟铁酸锌的影响，机械活化虽强化了铁酸盐的浸出效果，但反应时间、酸耗量仍较大。作为锌精矿焙烧阶段副产物，二氧化硫具有强还原性，可将Fe(Ⅲ)还原为Fe(Ⅱ)，从而破坏铁酸锌稳定的正八面体结构，达到锌高效还原浸出目的。本文作者以二氧化硫为还原剂，研究二氧化硫还原分解铁酸锌反应机制、温度、初始酸浓度及二氧化硫分压对中浸渣中锌浸出效率的影响，提示锌还原浸出反应动力学特征。

1  实验

1.1  实验原理

试验用锌焙砂中浸渣取自湖南衡阳某锌冶炼厂。原渣105 ℃烘干后，振磨10 min，粒径小于75 μm，得到实验用矿样。矿样粒度分析(LS-POP(6))如图1所示，绝大部分颗粒粒径在30 μm以下。中浸渣化学成分及锌物相分析分别见表1和2所示。根据表1，中浸渣中锌、铁含量分别为36.0%和15.6%。由表2可知，锌物相包括硫酸锌、氧化锌、硅酸锌、硫化锌及铁酸锌。氧化锌及铁酸锌占比最大，分别为29.92%和34.78%。中浸渣的XRD谱如图2所示，渣中晶相主要为铁酸锌、氧化锌、水合硫酸锌及硫酸铅，其中铁酸锌衍射特征峰最为明显。

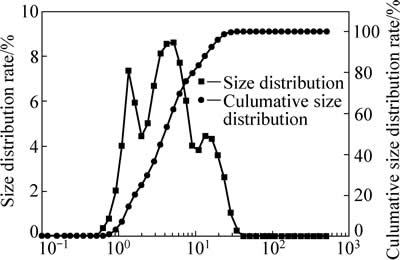

图1  中浸渣粒径分布图

Fig. 1  Size distribution rate of zinc neutral leaching residue

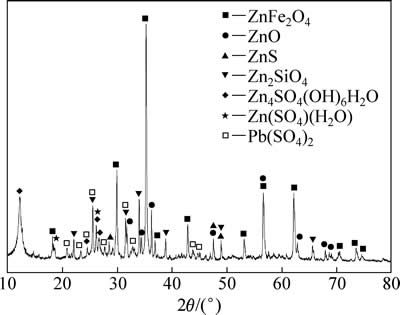

图2  中浸渣的XRD谱

Fig. 2  XRD pattern of zinc neutral leaching residue

1.2  实验及检测仪器

主要实验设备及仪器有：粒度分析仪(LS-POP(6)，珠海欧美克)；强磁力回转高压反应釜(KCF-1L，威海景达)；电子分析天平(AUY220 ，METTLER TOLEDO Instr. LTD)、振动磨样机(XZM-100，武汉探矿机械厂生产)；X射线衍射仪(D/max2550VB+，日本理学株氏会社生产)；扫描电镜(Nano SEM 230，FEI公司生产)。

1.3  实验方法

称取一定质量制备好的原渣样品，倒入一定浓度硫酸，密封高压釜，通入二氧化硫气体至一定压力，加热至设定温度，反应一定时间后冷却高压釜至25℃，虹吸法取出反应混合物。过滤，分别收集滤液和滤渣，滤液定容后分析溶液中锌浓度。滤渣理化性质定性分析。锌浸出率采用下式(1)计算：

                                  (1)

式中：G_s为原渣质量，g；w_s为原渣中锌质量分数，%；V_l为浸出液定容体积，L；ρ_l为浸出液锌质量浓度，g/L。

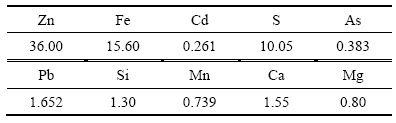

表1  锌冶炼中浸渣的化学组成

Table 1  Chemical composition of zinc neutral leaching residue

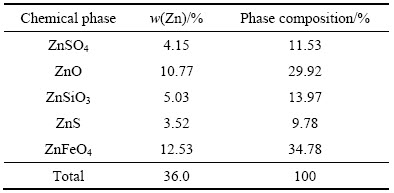

表2  锌冶炼中浸渣锌物相组成

Table 2  Phase composition of zinc in neutral leaching residue

2  结果与讨论

2.1  中浸渣锌浸出机制分析

2.1.1  二氧化硫对中浸渣锌浸出效率影响

二氧化硫对中浸渣中锌浸出效率的影响见图3。由图3可知，二氧化硫对中浸渣中锌浸出率影响较大。浸出系统仅二氧化硫存在时，反应2 h后，锌浸出率为23.47%，锌浸出主要来自于为硫酸锌和氧化锌溶解；仅初始浓度为80 g/L硫酸存在时，反应2 h后，锌浸出率为65.9%，主要为硫酸锌、氧化锌及硅酸锌溶解；二氧化硫和硫酸混合体系中，反应2h后，锌浸出率为85.89%，主要为硫酸锌、氧化锌、硅酸锌及部分铁酸锌溶解；反应3 h后，锌浸出率为87.84%，并无显著提高。仅SO₂存在时，锌浸出率较低。加硫酸后，锌浸出率明显增加，说明SO₂还原分解铁酸锌需要一定酸度下才能进行。

2.1.2  中浸渣中锌浸出反应机制分析

中浸渣原渣及30 min、60 min还原产物的O1s 光谱分析如图4所示。3种样品在533.79 eV处有共同的特征峰，而中间反应产物在531.5 eV处出现了新特征峰，说明中间产物中O原子呈现与原渣中不同的存在形态，这主要归因于—OH基团中O—H的作用。

这和图3所示的结果基本吻合，证明了在还原浸出过程中，H⁺起到关键作用。O—H的存在说明在高速搅拌过程中，H⁺取代了Zn—O中的锌原子，从而形成O-H。因此，可能反应机理如(2)~(6)所示^[14]：

SO₂+H₂O=H⁺+HSO₃^－                         (2)

ZnFe₂O₄(s)+H⁺+HSO₃^－=ZnFe₂O₄H⁺·HSO₃^－(fast equilibration)  (3)

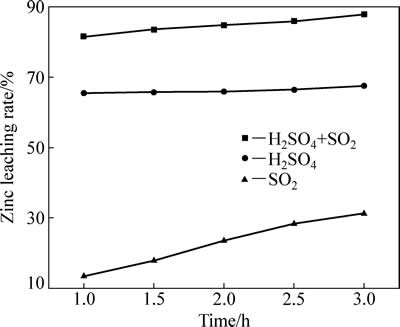

图3  二氧化硫还原气氛对锌浸出效率的影响

Fig. 3  Effect of reductive atmosphere of SO₂ on zinc leaching rate

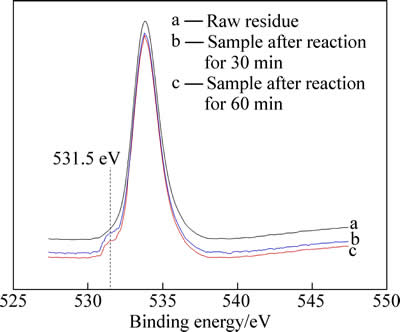

图4  中浸渣及还原产物O1s 能谱分析

Fig. 4  XPS O1s spectra analysis of raw residue and intermediate products

ZnFe₂O₄H⁺·HSO₃^－=ZnFe₂O₃OH+HSO₃(fast redox reaction) (4)

2HSO₃H₂S₂O₆                            (5)

ZnFe₂O₃OH+HSO₃+2H₂SO₄=ZnSO₄+2FeSO₄+3H₂O     (6)

2.2  中浸渣锌浸出动力学分析

2.2.1  动力学模型

湿法冶金中浸出反应系统主要是固-液多相反应。其特点是反应发生在两相界面上，反应速度常与反应物在界面处的浓度有关，同时也与反应产物在界面的浓度及性质有关。因此，反应速度与反应物接近界面的速度、生成物离开界面的速度以及界面反应速度都有关，其中最慢步骤决定浸出反应速度^[15-16]。

化学反应控制模型：

1-(1-α)^1/3=k_rt                               (7)

扩散控制模型：

1-3(1-α)^2/3+2(1-α)=k_dt                        (8)

2.2.2  温度对锌浸出率的影响

温度对中浸渣中锌还原浸出率的影响如下图5所示。反应条件如下：初始硫酸浓度80 g/L；SO₂分压200 kPa，液固比10:1；反应釜内转子转速400 r/min。由图5可知，温度对锌浸出率有明显影响。95 ℃时，反应30 min后，锌浸出率达到40.7%，这主要是由于中浸渣中硫酸锌和氧化锌的溶解；反应120 min后，锌浸出率达到98.96%，说明此时铁酸锌已经基本完全浸出，同时大部分硫化锌也被浸出；而继续反应至150 min时，锌浸出率为99.45%，无明显提升。

锌浸出数据代入化学反应控制模型(式(7))和扩散控制模型(式(8))，对图5数据进行线性拟合，其结果如图6和7可知，所得直线斜率即为反应速率常数k。以lgk 对T     ^-1作图可得中浸渣中锌浸出的阿伦尼乌斯曲线，其结果如图8所示。经计算得到根据化学反应控制模型得出的活化能为31.67 kJ/mol，扩散控制模型得出的活化能为41.64 kJ/mol。据文献[17]报道，化学反应控制的反应活化能一般为30~85 kJ/mol，扩散控制为不大于10 kJ/mol。本实验中计算得出的活化能为31.67 kJ/mol，符合化学控制特征。由图6和7可知，化学反应控制的相关因数均大于扩散控制的，因而，可以得出中浸渣中锌还原浸出更倾向于为化学反应控制。

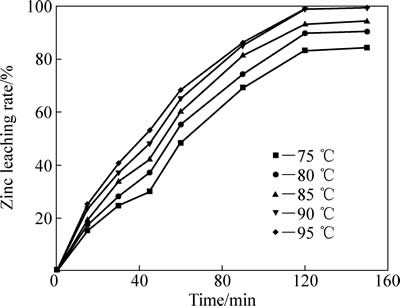

图5  温度对锌浸出效率的影响

Fig. 5  Effect of temperature on zinc leaching rate

2.2.3  硫酸初始浓度对锌浸出率的影响

硫酸初始浓度(50~90 g/L)对中浸渣中锌浸出效率的影响见图9。根据图9、图3以及铁酸锌还原分解原理分析，初始硫酸浓度对锌浸出效率影响较大。初始浓度分别为50 及80 g/L时，反应120 min后，锌浸出率分别为79.35%和98.95%。初始浓度提升至90 g/L对锌浸出率促进较小。这主要基于溶液中酸度对反应式(3)有较大影响，而锌浸出率主要受化学反应控制，当酸度提高到一定数值，其对锌浸出率影响变小。ZHANG等^[7]采用热酸浸出方法进行了铁酸盐浸出实验研究，初始硫酸浓度为245 g/L，液固比为200:1，温度90 ℃，反应90 min后锌浸出率达到98%以上，而夏志华等^[4]研究的高温高酸下中浸渣中锌浸出动力学的最佳反应条件为：硫酸初始浓度为245 g/L，液固比为50:1，温度90 ℃，反应300 min后，锌浸出率亦达98%以上。

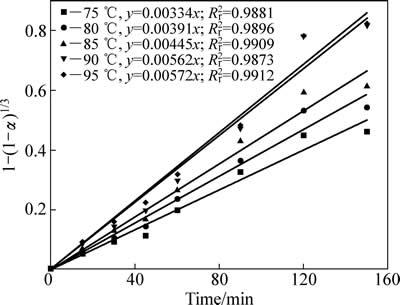

图6  不同温度下1-(1-α)^1/3-t拟合曲线

Fig. 6  Variation of 1-(1-α)^1/3 with time at different temperatures

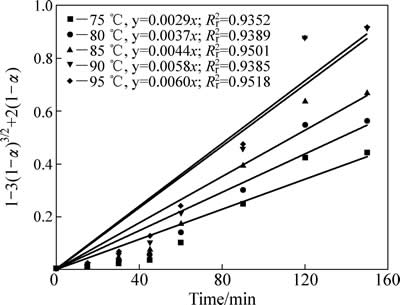

图7  不同温度下[1-3(1-α)^2/3+2(1-α)]-t拟合曲线

Fig. 7  Variation of [1-3(1-α)^2/3+2(1-α)] with time at different temperatures

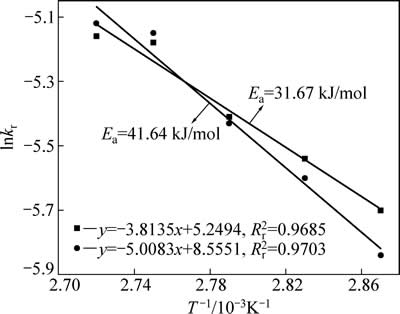

图8  lnk_r-T^-1的关系曲线

Fig. 8  Arrhenius plots of lnk_r-T^-1

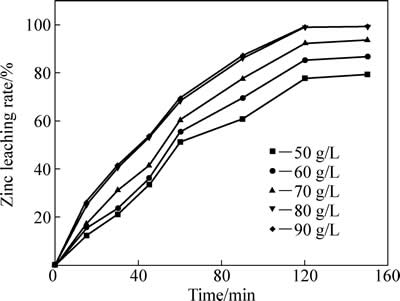

图9  不同初始硫酸浓度对锌浸出率的影响

Fig. 9  Effect of initial sulfuric acid concentration on zinc leaching rate

不同硫酸初始浓度中浸渣锌浸出过程1-(1-α)^1/3与时间t关系曲线见图10。对图8中曲线作线性回归求出每条曲线反应速率常数k_r，以lnk_r对lnρ_H2SO4作图得图11，硫酸初始浓度相关因数为0.53。

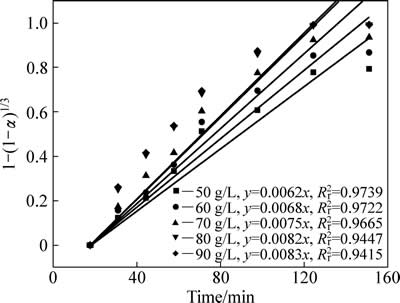

图10  不同初始硫酸浓度下1-(1-α)^1/3-t拟合曲线

Fig. 10  Variation of 1-(1-α)^1/3 with time at different initial sulfuric acid concentrations

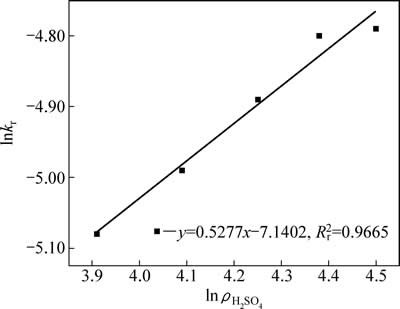

图11  lnk_r-的关系曲线

Fig. 11  Plots of  lnk_r-

2.2.4  二氧化硫分压对锌浸出效率的影响

中浸渣中锌浸出系统引入SO₂后，SO₂具有较强还原性，可将渣中Fe (Ⅲ) 还原为Fe (Ⅱ)，促进中浸渣中铁酸锌溶解。二氧化硫分压对锌浸出效率的影响如图12所示。反应条件如下：温度95 ℃，初始硫酸浓度80 g/L，液固比10:1，搅拌速度400 r/min。二氧化硫分压对锌浸出效率有较大影响，二氧化硫分压越高，化学反应推动力大，锌浸出率也越高。二氧化硫分压为50 kPa 时，反应2 h后，锌浸出率为73.64%；分压为200 kPa时，锌浸出率达到98.95%，反应时间和二氧化硫分压继续增加对锌浸出率作用较小，200 kPa分压可满足锌浸出率的要求。

不同二氧化硫分压中浸渣锌浸出率1-(1-α)^1/3与时间t的关系曲线见图13。1-(1-α)^1/3与时间t基本呈线性相关关系。对图13中曲线作线性回归求出每条曲线的反应速率常数k_p，以lnk_p对作图得图14，二氧化硫分压相关因数为0.58。

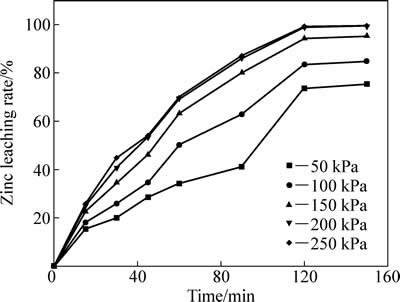

图12  二氧化硫分压对锌浸出效率的影响

Fig. 12  Effect of partial pressure of sulfur dioxide on zinc leaching rate

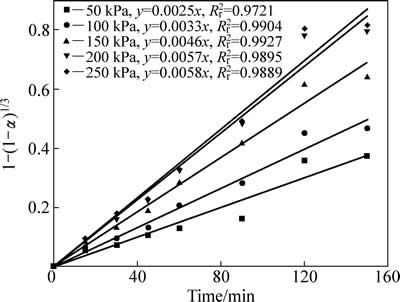

图13  不同二氧化硫分压下1-(1-α)^1/3-t拟合曲线

Fig. 13  Variation of 1-(1-α)^1/3 with time for partial pressure of sulfur dioxide

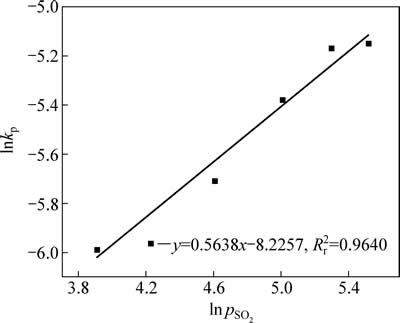

图14  lnk_p-的关系曲线

Fig. 14  Plots of  lnpk_p-

2.2.5  浸出动力学方程

根据中浸渣锌浸出动力学分析，锌还原浸出更符合化学反应控制过程。因此，中浸渣中锌还原浸出宏观动力学模型可用下式表达：

  (9)

锌浸出率在研究的初始浓度及二氧化硫分压范围内，随着其浓度和分压的增大而逐渐增大。

2.3  还原浸出渣定性分析

对最佳反应条件下(温度：95 ℃；初始硫酸浓度：80 g/L；二氧化硫分压：200 kPa；液固比：10:1；转速：400 r/min)的还原浸出渣采用ICP-MS和XRD进行定性分析。ICP-MS化学元素分析结果见表3，还原浸出渣中Zn含量为10.5%，含量最高金属为Pb，为22.5%。XRD分析结果见图15，中浸渣中主要晶相为硫酸铅和硫化锌，说明渣中铅主要以硫酸铅形式存在，铅难以浸出。未浸出锌主要为硫化锌，说明还原浸出系统中部分硫化锌未完全浸出，锌浸出率仍可达99%以上。

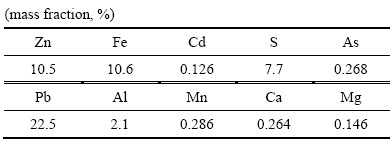

表3  还原浸出渣化学组成

Table 3  Chemical composition of reductive leaching residue

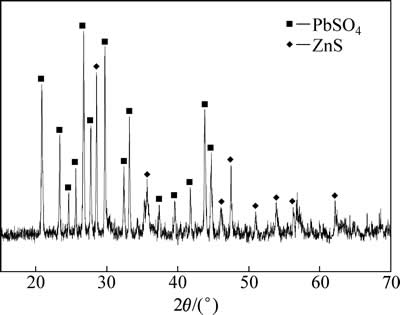

图15  还原浸出渣XRD谱

Fig. 15  XRD pattern of reductive leaching residue

3  结论

1) 锌冶炼中浸渣中锌还原浸出的最佳反应条件：温度为95 ℃，初始硫酸浓度为80 g/L，二氧化硫分压为200 kPa，液固比为10:1，转速为400 r/min，反应120 min后，锌浸出率可达99%以上。

2) 二氧化硫还原浸出铁酸锌表现出高效性，硫酸初始浓度、液固比及反应时间与传统高温高酸法相比均大幅降低，减少了能耗。

3) 锌焙砂中浸渣中锌还原浸出宏观动力学方程：

锌浸出率随着初始硫酸浓度及二氧化硫分压增大而增大。
