热电池用锂钒氧化物正极材料的放电模式

来源期刊:中国有色金属学报2008年第1期

论文作者:李志友 曹笃盟 周科朝

文章页码:59 - 66

关键词:钒氧化物;锂钒氧化物;正极;热电池

Key words:vanadium oxide; lithium vanadium oxide; cathode; thermal battery

摘    要:合成V2O5-V2O3-Li2O体系的3种化合物LiV3O8、γ-LiV2O5和VO2,并以其作为热电池正极活性物质、锂硼合金为负极、LiCl-KCl为电解质进行500 ℃、100 mA/cm2的放电实验,研究该正极活性物质在放电中的物相转变过程,同时对V2O5、β-Li0.3V2O5、VnO2n+1和VnO2n+1的放电反应进行分析。结果表明,LiV3O8、γ-LiV2O5和VO2均进行分解式放电反应,生成LiV2O5、Li3VO4、V2O3和LiVO2等物相。分析认为V2O5和β-Li0.3V2O5可能出现嵌入反应直至转变为γ-LiV2O5,再由γ-LiV2O5进行放电,VnO2n+1和VnO2n+1放电最终也将生成Li3VO4和V2O3。γ-LiV2O5和VO2放电过程中V4+歧化反应产生Li3VO4相和V2O3相,Li3VO4相较差的电子导电性使正极材料失去快速放电能力。

Abstract: Thermal battery potential cathode materials, LiV3O8, γ-LiV2O5 and VO2, were synthesized and discharged at a current density of 100 mA/cm2, with an anode of Li-B alloy and electrolyte of LiCl-KCl eutectic molten salt at 500 ℃. The attention was paid to the phase evolutions to investigate the discharge characteristics of these cathode compounds in the V2O5-V2O3-Li2O system at high temperature. The discharge reactions of V2O5, β-Li0.3V2O5, VnO2n+1 and VnO2n-1 were also discussed. The results indicate that LiV3O8, γ-LiV2O5 and VO2 all show decomposing discharge mechanism in which LiV2O5, Li3VO4, V2O3 and LiVO2 gradually appear. The phase relationship is schemed for the V2O5-V2O3-Li2O system to be discharged as thermal battery cathode, during which V2O5 and β-Li0.3V2O5 may firstly turn to dischargeable γ-LiV2O5 through the lithium-insertion reaction, VnO2n+1 and VnO2n?1 are both discharged to become the mixture of Li3VO4 and V2O3 finally. Because of the disproportionate reaction of V4+ in γ-LiV2O5 and VO2 on discharging, Li3VO4 and V2O3 are obtained. The low electron-conductivity of Li<>3VO4 may make these cathode materials all lose the discharge ability at high current density needed for thermal battery.

基金信息:国家自然科学基金资助项目



详情信息展示

文章编号:1004-0609(2008)01-0059-08

热电池用锂钒氧化物正极材料的放电模式

李志友,曹笃盟,周科朝

(中南大学  粉末冶金国家重点实验室,长沙 410083)

摘  要:合成V2O5-V2O3-Li2O体系的3种化合物LiV3O8、γ-LiV2O5和VO2,并以其作为热电池正极活性物质、锂硼合金为负极、LiCl-KCl为电解质进行500 ℃、100 mA/cm2的放电实验,研究该正极活性物质在放电中的物相转变过程,同时对V2O5、β-Li0.3V2O5、VnO2n+1和VnO2n?1的放电反应进行分析。结果表明,LiV3O8、γ-LiV2O5和VO2均进行分解式放电反应,生成LiV2O5、Li3VO4、V2O3和LiVO2等物相。分析认为V2O5和β-Li0.3V2O5可能出现嵌入反应直至转变为γ-LiV2O5,再由γ-LiV2O5进行放电,VnO2n+1和VnO2n?1放电最终也将生成Li3VO4和V2O3。γ-LiV2O5和VO2放电过程中V4+歧化反应产生Li3VO4相和V2O3相,Li3VO4相较差的电子导电性使正极材料失去快速放电能力。

关键词:钒氧化物;锂钒氧化物;正极;热电池

中图分类号:TM 911.1       文献标识码:A

Discharge mechanisms of vanadium-lithium oxide cathodes for

 thermal cell

LI Zhi-you, CAO Du-meng, ZHOU Ke-chao

(State Key Laboratory of Powder Metallurgy, Central South University, Changsha 410083, China)

Abstract: Thermal battery potential cathode materials, LiV3O8, γ-LiV2O5 and VO2, were synthesized and discharged at a current density of 100 mA/cm2, with an anode of Li-B alloy and electrolyte of LiCl-KCl eutectic molten salt at 500 ℃. The attention was paid to the phase evolutions to investigate the discharge characteristics of these cathode compounds in the V2O5-V2O3-Li2O system at high temperature. The discharge reactions of V2O5, β-Li0.3V2O5, VnO2n+1 and VnO2n?1 were also discussed. The results indicate that LiV3O8, γ-LiV2O5 and VO2 all show decomposing discharge mechanism in which LiV2O5, Li3VO4, V2O3 and LiVO2 gradually appear. The phase relationship is schemed for the V2O5-V2O3-Li2O system to be discharged as thermal battery cathode, during which V2O5 and β-Li0.3V2O5 may firstly turn to dischargeable γ-LiV2O5 through the lithium-insertion reaction, VnO2n+1 and VnO2n?1 are both discharged to become the mixture of Li3VO4 and V2O3 finally. Because of the disproportionate reaction of V4+ in γ-LiV2O5 and VO2 on discharging, Li3VO4 and V2O3 are obtained. The low electron-conductivity of Li3VO4 may make these cathode materials all lose the discharge ability at high current density needed for thermal battery.

Key words: vanadium oxide; lithium vanadium oxide; cathode; thermal battery






高价钒氧化物作为常温锂二次电池和锂离子电池的潜在正极材料一度颇受关注,代表性的化合物有V2O5、LiV3O8、V6O13、γ-LiV2O5和VO2(B)等。其充放电过程为Li+的嵌入/脱嵌反应,充放电过程中基体的晶体结构没有或很少发生大的变化,只进行“局部规整反应”,分别生成LixV2O5、Li1+xV3O8、LixV6O13、Li1+xV2O5和LixVO2 [1]。随着嵌锂量的提高,有些化合物会出现一系列结构演变,如α-V2O5依次经ε、δ和ζ结构,最终变为ω-Li3V2O5[2]。这些由“局部规整反应”产生的结构是亚稳态,在室温或低温下其转变通常是可逆的。但是当温度上升到一定程度,就会不可避免地出现一些歧化或不可逆的结构转变,导致结构破裂或进行扩散式分解反应。热分析研究表明,完成室温嵌锂后,除Li1+xV3O8的结构可稳定到700 ℃外[3],非化学计量的LixV6O13+y在100~150 ℃(随嵌锂量的升高而降低)和230~265 ℃之间发生不可逆转变[4],或在240~450 ℃之间发生多步分解反应[5];γ-LiV2O5的嵌锂产物Li2V2O5、ω-Li3V2O5在350 ℃、330 ℃就已经彻底分解[2];LixVO2(B) 在400 ℃以下才是稳定的[4]。因此,要保持它们能进行非分解式嵌锂反应(从单一相变为另一相,而不是分解成两相或多相),温度必须控制在嵌锂结构的热稳定温度之下。

过渡金属的高价氧化物由于具有比目前广泛应用的二硫化物(主要是FeS2和CoS2)更高的热稳定温度和开路电压,对它们的改性研究一直未间断过,以期开发出以锂合金为负极的热激活熔盐电池(简称热电池,工作温度为400~600 ℃)的新型正极材料。尤其针对导电性相对较好、结构可调整性强的钒基氧化物,如β-Li0.3V2O5[6]、LiV3O8[7]、锂化氧化钒 (Lithiated vanadium oxide, LVO)[8?9]、钒氧碳(Vanadium-oxygen- carbon, VOC)[10]及其它复合氧化物[11]。这些材料业已表现出高的热稳定温度和工作电压,但是其放电曲线的平稳性不及二硫化物致使其可利用的有效容量较低,目前仍停留在实验室或试验阶段。研究者们多将导致放电过程中电压不稳定的主要原因归结于频繁的结构变化或嵌入式放电反应[11]。目前对钒基氧化物的高温放电进程、结构演变规律的研究不够深入[12],对导致有效容量低的根本因素尚待探索。

本文作者合成出3种成分相对简单的钒氧化物LiV3O8、γ-LiV2O5和VO2,将其作为热电池单体(以锂硼合金为负极)的正极活性物质,在500 ℃进行放电实验,研究放电过程中正极活性物质的物相变化过程,以探求影响钒氧化物有效放电容量的关键因素。

1  实验

1.1  材料制备

以NH4VO3和Li2CO3为原料(均为分析纯,下同),按锂与钒摩尔比1?1.2进行配料,在无水乙醇介质球磨混料8 h(桶体和磨球材质为聚四氟乙烯),干燥除去乙醇后研磨破碎,在空气中600 ℃煅烧24 h来合成LiV3O8。以V2O5、LiBr·H2O为原料(锂与钒摩尔比1?1),球磨混合6~8 h,干燥除去乙醇介质后,于600 ℃真空保持2~4 h来制备γ-LiV2O5。将NH4VO3装入刚玉坩埚,于560 ℃真空保温5~6 h来获得VO2。3种样品冷至室温后,研磨至粒度小于76 μm。

1.2  正极放电实验

分别以LiV3O8、VO2、γ-LiV2O5材料作为正极活性成分,混合30%(质量分数,下同)的LiCl-KCl共熔盐粉末(质量比为45?55,熔点为352 ℃),在氩气中  450 ℃保温1 h,冷却后压制成正极片。Li-B合金(67%Li,厚度为0.6~0.65 mm)为负极,LiCl-KCl共晶熔盐(含30%轻质MgO)为电解质隔离层,厚度1 mm的钼片为集流片。在干燥空气的手套箱内(相对湿度≤2%)完成模拟片型单电池组装后送入两块500 ℃恒温的金属压块间,空载1 min后以100 mA/cm2的电流密度进行放电,利用X?Y函数记录仪监测并记录电压—时间曲线。终止放电后快冷到室温并剥取正极部分取样进行放电后产物的物相分析。

1.3  形貌和物相分析

日本JSM-5600LV型扫描电镜观察放电前后样品的形貌;物相分析采用日本Rigaku D/max2550VB+型X射线衍射仪(40 kV/300 mA,步长0.02?,Cu靶,λ=0.154 06 nm,10?≤2θ≤80?)进行检测。

2  结果与讨论

2.1  化合物的初始结构

合成的3种钒氧化物LiV3O8、LiV2O5和VO2的X射线衍射谱和微观组织形貌分别如图1~3所示。由于锂源过量20%(为了抑制低锂相的产生),合成的LiV3O8材料为轻微富锂贫氧的Li1+xV3O7.9 相 (JCPDS18-0754) 结构,XRD谱中难以辨别出其他物相的存在,其形貌以10~20 μm的片状为主,含有少量10 μm以下的条状和粒状颗粒(见图1)。LiV2O5材料亦可视为单相γ-LiV2O5 (JCPDS18-0756)化合物,高角度区的一些低强度的XRD峰难以标定,它的一次颗粒以10 μm左右的条片状为主,表面粘附少量细小等轴颗粒,颗粒间轻微烧结(见图2)。VO2材料由金红石型VO2(R) (JCPDS44-0252)和层状结构的VO2(B) (JCPDS31-1438)两相组成,一次颗粒的形貌与LiV2O5材料相似,但尺寸较小(1 μm左右),边角球化,颗粒间有一定程度的烧结(见图3)。

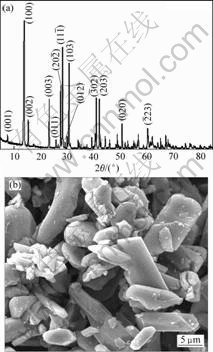

图1  LiV3O8的XRD谱和SEM照片

Fig.1  XRD pattern(a) and SEM image(b) of LiV3O8 obtained at 600 ℃ for 24 h

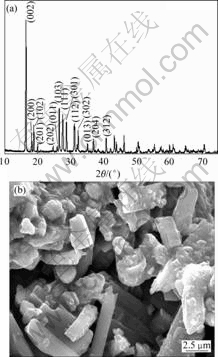

图2  γ-LiV2O5的XRD谱和SEM照片

Fig.2  XRD pattern(a) and SEM image(b) of γ-LiV2O5 obtained at 600 ℃ for 4 h

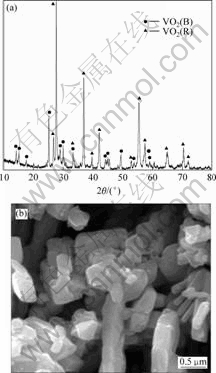

图3  VO2的XRD谱和SEM照片

Fig.3  XRD pattern(a) and SEM image(b) of VO2 powder obtained by decomposing NH4VO3 at 560 ℃

2.2  正极放电及残留物的物相组成

2.2.1  模拟电池的放电特性

以3种氧化物为正极活性物质,模拟单电池在500 ℃温度下以电流密度100 mA/cm2进行放电,放电曲线如图4所示。它们的峰值放电电压均介于2.4~2.8 V,

图4  3种化合物的放电曲线

Fig.4 Discharge curves of three compounds (100 mA/cm2, 500 ℃, Li-B anode, LiCl-KCl electrolyte)

远高于FeS2的电压2.0 V,其中LiV3O8有最高的峰电压(2.8 V)和比容量;γ-LiV2O5的初始电压较低(2.4 V), 但经过短暂的下降后平台特征最明显。这3种材料放电至约2.0 V以前电压下降均相对平缓,但2.0 V以后电压的下降速率明显加大。

2.2.2 正极残留物的物相变化

根据放电曲线特征,分别在电压明显变化处终止放电,并对正极残留物取样进行XRD物相分析。XRD结果中出现KCl(JCPDS41-1476)和LiCl(JCPDS04- 0664)衍射峰是因为正极片添加电解质熔盐所造成的,而MgO(JCPDS45-0946)则是因为剥取正极片时带入电解质隔离层所致,其衍射峰均未在图中标出。

图5 所示为LiV3O8活性物质放电前后的XRD谱。LiV3O8放电至2.6 V时正极中的活性物质组成主要为γ-LiV2O5、Li3VO4(JCPDS39-0378或JCPDS18- 1247)和少量LiV3O8。放电至2.0 V和1.4 V时物相也均由γ-LiV2O5、Li3VO4和 V2O3(JCPDS34-0187)组成,其中1.4 V时Li3VO4的峰线有所增强,LiV3O8的第一主峰完全消失,可能含有LiVO3(JCPDS32-0606)物相(其主要峰线出现在γ-LiV2O5 或Li3VO4附近,当重叠出现的衍射峰的相对强度有明显增强时,才认定有其存在)。残留物中出现疑似K2V8O21(JCPDS24-0906)的峰线,这可能存在LiV3O8与电解质熔盐一起预处理时或放电过程中发生化学发应的现象。压降至0 V时的物相组成主要为V2O3和少量的Li3VO4,LiV3O8相和γ-LiV2O5相则完全消失。

图5  LiV3O8活性物质放电前后的XRD谱

Fig.5  XRD patterns of LiV3O8 before and after discharge

图6 所示为γ-LiV2O5放电前后的XRD谱。放电至2.2 V时,正极残留物中的物相组成主要有Li3VO4和γ-LiV2O5,与放电前相比,γ-LiV2O5相明显减少。至2.0 V时,除了上述两种物相外,可能还存在有V2O3相和VOCl (JCPDS17-0110)的物质;至1.4 V时γ-LiV2O5相基本消失,Li3VO4和V2O3的衍射峰增强;至0 V时,γ-LiV2O5相完全消失,正极残留物的物相组成除了LiCl、KCl、MgO和痕量VOCl外,只有Li3VO4相和V2O3相。

图6  γ-LiV2O5活性物质放电前后的XRD谱

Fig.6  XRD patterns of γ-LiV2O5 before and after discharge

图7所示为VO2活性物质放电前后的XRD谱。VO2放电至2.3、2.0 V时的残留物的物相均由Li3VO4和V2O3组成;放电至1.5 V可能出现LiVO2(JCPDS36-0040或47-1182)相,与此同时Li3VO4和V2O3峰线的相对强度有所减弱。3种物质放电残留物的物相组成如表1所示。

图7  VO2活性物质放电前后的XRD谱

Fig.7  XRD patterns of VO2 before and after discharge

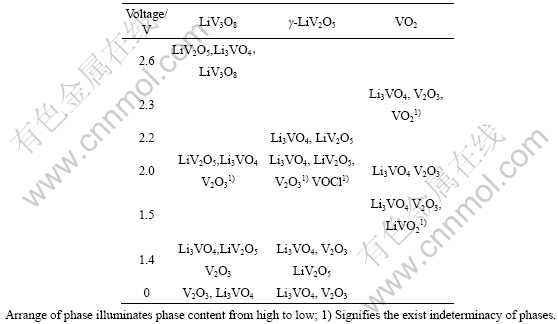

表1  500 ℃放电后正极残留物的物相组成

Table 1  Phase composition of positive electrodes discharge at 500 ℃

残留物的物相组成表明,V5+(LiV3O8)、V4.5+ (γ-LiV2O5)和V4+的化合物在不同的放电阶段都生成V5+或V4+/5+混价化合物和V3+化合物,前二者不出现单纯V4+化合物。VO2放电却出现V5+的正钒酸锂,钒的价态反而上升。Rozier等[13]在研究LixV2O5 (1<x< 3)的常温电化学特性时,认为γ-LiV2O5相存在上限为x=1。当锂含量继续增加时,由于电子浓度的升高而使V4+发生歧化反应,生成钒酸盐(其中所有的V都是V5+态)和钒氧化物(含有V3+),而立方ω-LixV2O5(x=3)实际上应是立方LixVO2和Li3VO4相的混合物,即

V4+的歧化反应的进行和高温下离子的扩散迁移促使原结构的破裂及新结构的形成的主要原因,从而导致正钒酸锂或偏钒酸锂、V2O3的形核与长大,这一过程同时伴随有锂离子和氧离子的聚集性迁移。

2.3  放电过程的物相演变规律

2.3.1  LiV3O8、γ-LiV2O5和VO2的放电模式

LiV3O8放电初期表现出先升高然后单调下降的放电峰包(见图4),加载瞬间电压骤降,再迅速上升到峰值,这一现象出现可能是LiV3O8低导电性所导致的大极化降低输出电压;极化致使局部的放电远离平衡状态,从而产生导电性较好的新物质,该些新物质的增多又逐步降低极化电压,输出电压也随之升至峰值2.8 V。随后电压的快速降低至2.3 V附近并出现与γ-LiV2O5相似的平台区。XRD结果显示该峰包区出现新相γ-LiV2O5和Li3VO4,新相有两种不同于母相的钒氧含量比。两个新相的出现表明,虽不能排除LiV3O8存在嵌入放电的可能,不可质疑地发生了LiV3O8的结构分解、基体离子的扩散迁移、新结构的重组与扩展,即进行分解式放电反应。基于嵌锂后Li1+xV3O8结构的能够高温稳定存在[3],本研究又未发现其嵌入式放电的明显证据,作者认为其高温嵌入放电模式可能只出现慢速、近似平衡放电的条件下。随着平台放电的进行,γ-LiV2O5的含量减少直至消失、Li3VO4增多,并出现另一种物相V2O3,说明γ-LiV2O5继续进行放电生成Li3VO4和V2O3。VO2的放电生成物也为Li3VO4和V2O3

600 ℃下Li2C2O4缓慢化学锂化γ-LiV2O5的研究表明[13],随着钒价态的降低和锂含量的升高,γ-LiV2O5先转变为LiVO3和V3+/4+的混价氧化物Magneli相V6O11,二者进而先后消失,代替的是Li3VO4和另一种Magneli相V2O3。由于V6O11中平均钒价比V2O3高,V6O11可还原成低钒价态的V2O3。另外,V4+/5+的混价氧化物V6O13和V3O7用LiBr 450~600 ℃化学锂化的产物为γ-LiV2O5和 VO2,也未发现V4+与锂的复合氧化物[9]。库仑滴定LiVO3 结果显示[14],脱氧还原过程中,部分 LiVO3转变为LiV2O5和Li3VO4相。在改变还原条件时LiVO3和LiV2O5可互为产物相[13?14]。由此可见,V5+和V4+/5+混价的钒氧化物、锂钒复合氧化物在电化学还原、化学锂化还原、脱氧还原时均不产生VO2与氧化锂的复合物,锂聚集在钒价高的化合物中。因此,研究钒氧化物、锂钒氧化物的放电模式,必须要考虑V2O5-Li2O-V2O3体系的物相关系。高温非平衡(快速)放电时,还需考虑新生物质的物理化学性质,以及阴阳离子(或空位)的扩散动力学性质。

目前尚没有完整的V2O5-Li2O-V2O3三元相图,相关物相的热力学数据也不全,且它们的准确化学成分难以确定,因此不能通过热力学计算来研究它们放电次序。参照650 ℃的等温截面图[1, 15](见图8),LiV3O8、γ-LiV2O5和VO2平衡放电或低电流密度放电时,应有LiVO3相产生与演变,其放电反应如式(2)所示。

图8  Li2-Li2O-V2O5-VO2 于650 ℃的等温截面相图[1, 15]

Fig.8  Li2-Li2O-V2O5-VO2 phase diagram at 650 ℃[1, 15]

但是LiVO3相的出现只是热力学上的可能,快速放电时锂的聚集、高温下钒和氧的高扩散速率抑制其产生,致使放电残留物中均未发现LiVO3相。类似的现象同样发生在VO2平衡放电的中间产物γ-LiV2O5相(含锂产物取而代之也是Li3VO4)。LiV3O8、γ-LiV2O5和VO2的实际放电反应模式和理论比容量列于表2。

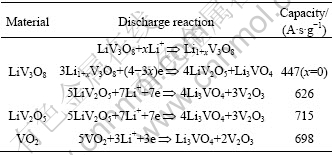

表2  LiV3O8、γ-LiV2O5和VO2的热电池正极放电模式

Table 2  Discharge reactions of LiV3O8, γ-LiV2O5 and VO2 as cathode of thermal cell

2.3.2  LiVO3和Li3VO4的可能放电反应

从热力学上看,LiVO3和Li3VO4均具有较高的放电电压(高于2.0 V,放电反应式见式(2)和(3))和较高的比容量[16],而本研究中未出现LiVO3相,而且一旦正钒酸锂Li3VO4含量达到一定程度后,便不再具有快速放电的特性(负极一直处于过量状态),这可能与它们的物理和电化学性能、产物形貌和分布状态及其放电模式有关。

反应(2)和(3)中由V5+中还原成V3+,单位质量LiVO3和Li3VO4的放电容量分别为726和1 415 A?s/g。反应式(3)中产物Li2O和V2O3可进行如下复合反应:

2.3.3  其它相关化合物的放电反应分析

α相V2O5和β-Li0.3V2O5在相同放电条件下,其电压曲线在2.0 V以前呈现出明显的两段,其中β-Li0.3V2O5的第二段电压下降相对缓慢[6]。根据图8有理由来推测,V2O5和β-Li0.3V2O5的前期放电应以向新物相转变(嵌入反应)来实现,即α→β(或β′)→γ,随后再由γ-LiV2O5进行分解式反应放电。对V4+/5+混价钒氧化物VnO2n+1(n≥3,如V3O7,V6O13)进行一定程度的化学热锂化还原,它们分解成γ-LiV2O5和 VO2[9],V4+/5+混价钒氧化物VnO2n?1(n≥3,如V6O11)将转变为钒酸锂和V2O3[13]。基于电化学和化学锂化还原过程中物质演变的相似性,可以对VnO2n+1和VnO2n?1放电反应进行预测,慢速放电时出现中间相γ-LiV2O5,快速放电如下式所示:

根据上述分析,得到V2O5-V2O3-Li2O体系的分解式放电物相的关系(见图9)。

图9  钒氧化物正极高温放电过程的物相关系

Fig.9  Phase relationship of vanadium oxides discharged at high temperature

2.3.4  放电产物Li3VO4对电极性能的影响

电导率是电极材料的一个关键指标。对热电池而言,电子电导显得尤为重要,因为高使役温度和熔盐电解质有利于离子的扩散,高加载电流要求电极材料具有快速电子交换的能力。表3是作者收集的一些相关物质的500 ℃的导电率。V4+或V4+/5+混价化合物  由于存在V4+→V5++e转变,具有较好的电子导电性,V5+与Li的复合氧化物电导率相对较低。对比3种化合物的放电性能可以发现,若材料的初始状态和能进一步放电的生成物具有高电导率,其容量输出率就高。Li3VO4虽是一种快离子导体,但电导率相对而言最低,其电子导电率更低,仅占总电导的2%[17?18]。由于反应(3)中由V5+直接还原成V3+,单位质量Li3VO4的放电容量相当高,需要进行大量的电子交换和锂离子的输送。随着高电子导电率V2O3的生成,虽改善电极的电子输送能力,但由于Li3VO4差的电子接受能力阻碍放电反应的进行,以至于输出电压降至0以下。因此,对于平均价态高于+3价的钒氧化物和锂钒复合氧化物正极材料,一旦正极放电产物完全为Li3VO4和V2O3,热电池便失去了应具备的大电流放电能力。掺杂处理来改善钒氧化物基材料的初始态及其放电生成物的电子导电率可能是该类材料改性的有效途径,如MoO3 掺杂LiV3O8使部分钒离子表现为+4价,可以明显提高放电电压平稳性和有效容量[22]

表3  放电过程中相关物相500 ℃的电导率

Table 3  Conductivity of phases formed during discharge at 500 ℃ (S·cm?1)


3  结论

1) V2O5-V2O3-Li2O体系钒氧化物作为锂合金负极热激活熔盐电池的正极活性物质快速放电时,除V2O5和β-Li0.3V2O5可能出现嵌入反应直至转变γ-LiV2O5外,LiV3O8、γ-LiV2O5、VO2、VnO2n+1、VnO2n?1等化合物呈现分解式放电反应,其基体结构发生破坏并生成两种新物质,相继出现LiV2O5、Li3VO4、V2O3、LiVO2等物相。

2) 由于V4+的歧化反应产生V5+离子,混价钒氧化物放电过程有可能出现中间相γ-LiV2O5,γ-LiV2O5、VO2、VnO2n+1和VnO2n?1放电的最终产物为Li3VO4和V2O3

3) 一旦正极放电产物完全为Li3VO4和V2O3,由于Li3VO4差的电子接受能力阻碍放电反应的进行,热电池正极材料便失去应具备的大电流放电能力。

REFERENCES

[1] LIAW B Y, RAISTRICK I D, HUGGINS R A. Thermodynamic and structural considerations of insertion reactions in lithium vanadium bronze structures[J]. Solid State Ionics, 1991, 45(3/4): 323?328.

[2] DELMAS C, COGNAC-AURADOU H, COCCIANTELLI J M, MENETRIER M, DOUMERC J P. The LixV2O5 system: An overview of the structure modifications induced by the lithium intercalation[J]. Solid State Ionics, 1994, 69(3/4): 257?264.

[3] DAI J X, SAM F Y L, GAO Z Q, SIOW K S. Low-temperature synthesized LiV3O8 as a cathode material for rechargeable lithium batteries[J]. J Electrochemical Society, 1998, 145(9): 3057?3062.

[4] MURPHY D W, CHRISTIAN P A, DISALVO F J, CARIDES J N, WASZCZAK J V. Lithium incorporation by V6O13 and related vanadium (+4, +5) oxide cathode materials[J]. J Electrochemical Society, 1981, 128(10): 2053?2060.

[5] CHAKLANABISH N C, MAITI H S. Thermal stability of pure and lithium intercalated non-stoichiometric V6O13[J]. J Thermal Analysis, 1986, 31(6): 1243?1251.

[6] 李志友, 黄伯云, 汤春峰, 刘志坚, 曲选辉. β-MxV2O5(M=Li, Na, K)溶胶凝胶法合成及其高温阴极放电性能[J]. 功能材料, 2001, 32(2): 184?186.
LI Zhi-you, HUANG Bai-yun, TANG Chun-feng, LIU Zhi-jian, QU Xuan-hui. Synthesis of β-MxV2O5(M=Li, Na, K) by sol-gel method and their cathodically discharging behavior at high temperature[J]. J Functional Materials, 2001, 32(2): 184?186.

[7] 李志友, 黄伯云, 汤春峰, 刘志坚, 曲选辉. LiV3O8的溶胶凝胶法合成及500 ℃阴极放电性能[J]. 功能材料, 2001, 32(2): 181?183.
LI Zhi-you, HUANG Bai-yun, TANG Chun-feng, LIU Zhi-jian, QU Xuan-hui. Synthesis of LiV3O8 by sol-gel method and its cathodical discharge behavior at 500 ℃[J]. J Functional Materials, 2001, 32(2): 181?183.

[8] CLARK A J, MCKIRDY I, RITCHIE A G. Lithiated vanadium oxides (LVO) and vanadium dioxide (VO2) as thermal battery cathode material[C]//Attewell A, Keily T. Power Sources 15. Research and Development in Non-Mechanical Electrical Power Sources. The 19th International Power Sources Symposium. Crowborough, UK: Int. Power Sources Symposium Committee, 1995: 488.

[9] LI Zhi-you, CAO Du-meng, ZHOU Ke-chao. Synthesis of γ-LiV2O5/VO2 mixture by thermal lithiation of vanadium (+4, +5) oxides[J]. Trans Nonferrous Met Soc China, 2007, 17(4): 720?726.

[10] de GUIBERT A, CREPY G, BUCHEL J, et al. Thermal battery based on a new, high-voltage cathodic material[C]//International Power Sources Symposium. Proceedings of the 34th International Power Sources Symposium (Cat. No.90CH2863-9). New York: IEEE, 1990: 145?147.

[11] BOLSTER M E, STANIEWICZ R J. Investigation of lithium intercalation metal oxides for thermal batteries[C]//International Power Sources Symposium. Proceedings of the 34th International Power Sources Symposium. New York: IEEE, 1990: 136?140.

[12] 赵宝兴, 黄诚德, 董树本, 种 晋. 钒复合氧化物作热电池正极材料的可行性研究[J]. 电源技术, 2006, 130(5): 398?402.
ZHAO Bao-xing, HUANG Cheng-de, DONG Shu-ben, ZHONG Jin. Feasibility of the vanadium oxides composite (LVO) as the thermal battery’s cathode material[J]. Chinese J Power Sources, 2006, 130(5): 398?402.

[13] ROZIER P, SAVARIAULT J M, GALY J. A new interpretation of the LixV2O5 electrochemical behaviour for 1<x<3[J]. Solid State Ionics, 1997, 98(3/4): 133?144.

[14] ITO Y, MARUYAMA T, YOSHIMURA M, SAITO Y. Interpretation of phase relations in the system Li2O-V2O5-V2O4 at 600 ℃ by coulometric titration[J]. J Materials Science Letters, 1989, 8(4): 456?458.

[15] COCCIANTELLI J M, MENETRIER M, DELMAS C, DOUMERC J P, POUCHARD M, HAGENMULLER P. Electrochemical and structural characterization of lithium intercalation and deintercalation in the γ-LiV2O5 bronze[J]. Solid State Ionics, 1992, 50(1/2): 99?105.

[16] GUIDOTTI R A, REINHARDT F W. Screening study of mixed-transition-metal oxides for use as cathodes in thermal batteries[C]//Power Sources Conference. Proceedings of the 37th Power sources conferences. Cherry Hill, NJ: Electrochemical Socieyt, Inc., 1996: 251?254.

[17] MISHRA K M, LAL A K, HAQUE F Z. Ionic and electronic conductivity in some alkali vanadates[J]. Solid State Ionics, 2004, 167(1/2): 137?146.

[18] GAUR K, PATHAK A J, LAL H B. Ionic and electronic conductivity in some simple lithium salts[J]. J Materials Science, 1988, 23(12): 4257?4262.

[19] 曹笃盟. 热电池复合钒氧化物正极材料的合成及放电机理研究[D]. 长沙: 中南大学, 2006.
CAO Du-meng. Synthesis and discharge mechanism of composite vanadium oxides cathode materials for thermal cell[D]. Changsha: Central South University, 2006.

[20] TIAN W, CHISHOLM M F, KHALIFAH P G, JIN R, SALES B C, NAGLER S E, MANDRUS D. Single crystal growth and characterization of nearly stoichiometric LiVO2[J]. Materials Research Bulletin, 2004, 39(9): 1319?1328.

[21] GOLDSMITH A, WATERMAN T E, HIRSCHHORN H J. Handbook of thermophysical properties of solid materials, volume Ⅲ- ceramics[M]. London: Pergamon Press, 1961: 441.

[22] 曹笃盟, 李志友, 周科朝. 掺杂Mo对Li1+xV3O8物相和高温阴极放电性能的影响[J]. 中南大学学报(自然科学版), 2005, 36(5): 766?770.
CAO Du-meng, LI Zhi-you, ZHOU Ke-chao. Influence of doping Mo on Li1+xV3O8 phase and cathodical discharge behaviors at elevated temperature[J]. J Cent South Univ (Science and Technology), 2005, 36(5): 766?770.



基金项目:国家自然科学基金资助项目(50002015)

收稿日期:2007-04-13;修订日期:2007-11-04

通讯作者:李志友,副教授,博士;电话:0731-8830464;E-mail: lizhiyou@mail.csu.edu.cn

(编辑 龙怀中)
