无铼镍基单晶高温合金的显微组织表征

庄晓黎^{1, 2}，吴红宇^{1, 2}，方  姣^{1, 2}，黄  岚^{1, 2}，江  亮^{1, 2}

(1. 中南大学 粉末冶金国家重点实验室，长沙 410083；

2. 中南大学 粉末冶金研究院，长沙 410083)

摘  要：采用螺旋选晶法制备一种新型无铼镍基单晶高温合金，研究金相腐蚀剂对合金显微组织的影响，以及合金元素的偏析和合金的显微组织。运用金相显微镜(OM)、扫描电镜(SEM)、能谱仪(EDS)、电子探针(EPMA)、X射线衍射(XRD)、电化学萃取、电化学工作站以及图像处理软件Image pro plus(IPP)等技术方法，对镍基单晶高温合金进行表征和研究。结果表明：镍基单晶高温合金铸态组织由γ基体相、γ'强化相以及γ/γ'共晶相组成；不同的金相腐蚀剂会形成不同的显微形貌，这是由γ基体相和γ'强化相在相应腐蚀溶液中的自腐蚀电位决定的，对于γ'相体积分数的评估，应当选用腐蚀掉γ'相的图片用于计算；铸态镍基单晶高温合金偏析严重，Cr、Co、W元素偏析于枝晶干，Al、Ta元素偏析于枝晶间。

关键词：镍基单晶高温合金；金相腐蚀剂；显微组织；γ′相；元素偏析

中图分类号：TG113.12　　           文献标志码：A

单晶高温合金具有高的高温强度、优异的蠕变与疲劳抗力以及良好的抗氧化性、抗热腐蚀性、组织稳定性和使用可靠性，因此被广泛地应用于涡轮发动机等先进动力推进系统，如涡轮叶片等热端部件^[1-4]。航空发动机涡轮叶片经历了从等轴晶、柱状晶、最后到单晶的发展历程^[3]。自20世纪80年代开始，第一代单晶高温合金(PWA1480、CMSX-2、CMSX-3和SRR99等合金)出现以来，单晶高温合金的研究取得了突破性的进展^[4-5][T.M. Pollock, 2006 #43;孙晓峰, 2012 #44]；第二代单晶高温合金(PWA1484、CMSX-4、Rene N5和TMS-82+等合金)在第一代单晶高温合金的基础上，增加了Re元素，后者显著提高了单晶高温合金的固溶处理温度，使合金成分更加均匀；第三代单晶高温合金(CMSX-10、Rene N6和TMS-75等合金)在第二代单晶高温合金的基础上，又进一步地增加了难熔金属如Ta、Re、W和Mo的含量，进而再次提高单晶高温合金的固溶处理温度，增大热处理窗口，增强固溶强化的效果；近年来，通过添加Ru、Pt和Ir等元素，发展出以MC-NG、TMS-138、TMS-162等为代表的第四代和第五代单晶高温合金^[4,6]。从总的发展情况来看，无Re、3%Re、6%Re和4%Re+4%Ru(质量分数)基本上是第一代、第二代、第三代和第四代单晶高温合金化学成分的主要特征^[7]。但是Re、Ru元素价格昂贵，使得先进单晶高温合金的研制成本增加，限制了这些合金的应用和推广。本文作者研究的单晶高温合金属于第一代无铼镍基单晶高温合金，利用难熔金属固溶以及γ′沉淀析出相对合金进行强化，期望可以达到与含Re单晶高温合金同样的性能。

单晶高温合金优异的性能与其显微结构密切相关，对于镍基单晶高温合金而言，其优良的力学性能尤其与γ′析出相、化学成分偏析密不可分，γ′相的形貌、尺寸、体积分数将直接影响合金的高温力学性能，而成分的偏析将不利于发挥合金的性能。因此，准确地表征单晶高温合金的显微组织以及成分偏析就显得尤为重要。本文作者在高温度梯度的定向凝固炉中，采用螺旋选晶法制备单晶试棒。研究并分析了具有取向的单晶高温合金试样铸态的显微组织，测定了枝晶干和枝晶间主要合金元素的偏析程度。

1  实验

实验所用的合金成分包括Ni，Co，Cr，W，Al，Ta，C，B，Hf，Si，其中Cr与W含量为13.5%，Al与Ta含量为12%，Co含量为7.5%(质量分数)，C、B、Hf、Si作为微量元素加入，Ni作为基体元素加入。母合金采用真空感应炉进行熔炼，然后在具有高的温度梯度的定向凝固炉中，采用螺旋选晶法制得d 12 mm×300 mm，取向为<001>的单晶试棒，定向凝固时的抽拉速率为0.06 mm/s。用电火花切割法从单晶试棒上切取圆柱形试样，试样经过研磨、抛光后，用金相腐蚀液进行化学浸蚀，所使用的金相腐蚀液如表1所示。利用OM(LECIA DM4000M/DFC450)、SEM (QUANTA 650 FEG, FEI)、EPMA (JXA-8530F, JEOL)、电化学工作站以及IPP图像处理软件等分析测试技术，对铸态单晶试样进行了宏观组织、γ′相显微组织、γ/γ′相在腐蚀剂中的极化曲线、γ′相体积分数以及元素偏析的表征、测量与分析。对于γ/γ′相极化曲线的测定，γ′相通过电化学萃取的方法萃取出γ′相，然后将γ′相粉末粘附在导电胶上，最后在电化学工作站上进行极化曲线的测量。由于γ基体不能被萃取出来，本文作者对γ基体极化曲线的测量限定在已腐蚀掉γ′相的样品表面上。γ′相的尺寸以及体积分数用IPP图像处理软件计算获取，其中体积分数由面积分数代替，并且两种状态的试样至少选取了4幅不同位置的SEM像进行计算，计算公式可表示为

                                    (1)

式中：A_f为面积分数；A_p为γ′相的总面积；A_t为显微组织照片总面积。γ′相的平均体积分数()以及相应的标准差()可表示为

                              (2)

                    (3)

式中：X_i为第i幅SEM像计算所得的γ′相体积分数结

果；N为用于计算的所有照片数量。

为判断此方法的准确性，本文作者将通过电化学萃取计算得到的铸态单晶高温合金γ′相的体积分数与上述方法比较，使用的萃取液为20%(体积分数)的H₃PO₄水溶液，电解电流为0.03 A。对于铸态单晶高温合金偏析的表征，采用EPMA在样品表面18×18的点阵上打点，点与点的间隔为100 μm，束斑大小为d 2 μm的圆斑。打点完毕后，剔除数据中的异常点后，用Origin软件处理数据。采用考虑元素在固相中扩散的Modified Scheil方程

              (4)

式中：c_s为元素在固相中的含量；c₀为元素的添加量；k为偏析系数；f_s为固相分数，f_s=(X_i-0.5)/N，X_i为第i个位置点的序号；N为总的打点数；为传质傅里叶数，在单晶高温合金中一般取0.01，拟合出主要合金元素的偏析系数。本实验也用EPMA对试样表面进行了元素面分析，得到元素的面分布图，可以定量地表征合金元素的偏析情况。

2  结果与讨论

2.1  单晶高温合金的碳化物相

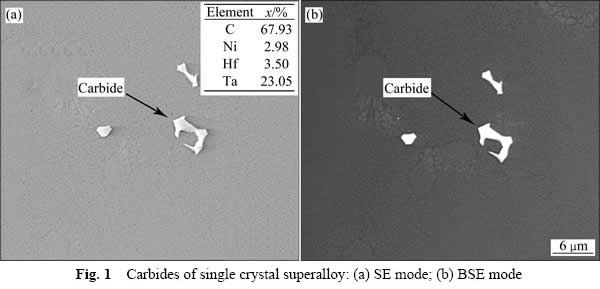

单晶高温合金中的碳化物相是合金中重要的微量相。为了观察合金中的碳化物相，对抛光后的样品表面进行了观察。由于碳化物相比于高温合金基体硬度更大，在抛光过程中它会被保留下来，结合能谱数据可以判定，图1中箭头所指的即为单晶高温合金抛光后保留在试样表面的碳化物相。图1(a)和图1(b)所示分别为二次电子图像和背散射电子图像。从图1中可以发现背散射电子图像的衬度优于二次电子图像。

2.2  单晶高温合金的金相组织

图2所示为铸态单晶高温合金经过腐蚀剂1腐蚀90 s后横向的金相组织照片。从图2(a)和图2(b)中可以看出树枝晶形貌清晰可见、并且排列规则整齐，如箭头所示。图中“＋”的中心为一次枝晶，“-”臂为二次枝晶，在二次枝晶上还能观察到部分三次枝晶，在枝晶间可以观察到粗大的γ′组织。图2(c)所示为在更大的放大倍数下枝晶干和枝晶间γ、γ′相的分布情况。可以观察到在枝晶干上，γ′相规则、细小，枝晶间上的γ′相粗大不规则，并且在枝晶间还分布着花瓣状的γ/γ′共晶组织。由此可知，镍基单晶高温合金的铸态组织主要由γ基体相、γ′强化相以及γ/γ′共晶相组成。

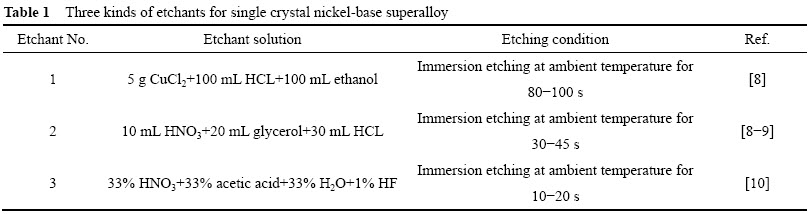

表1  镍基单晶高温合金的3种金相腐蚀液

图1  单晶高温合金的碳化物

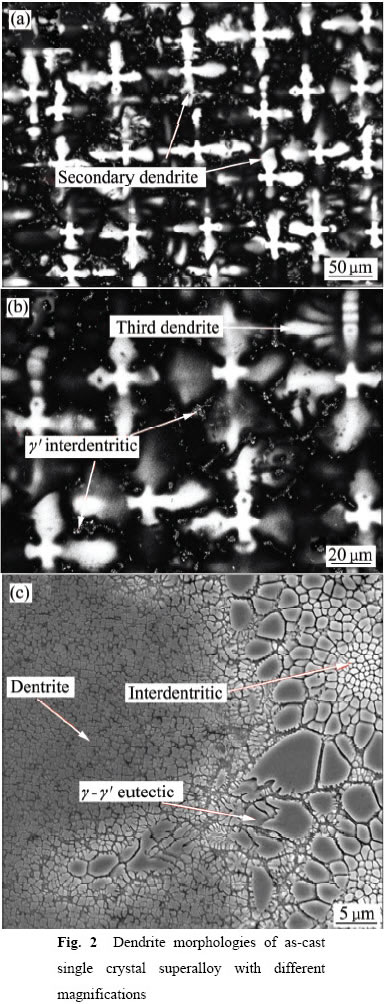

图2  铸态单晶高温合金的树枝晶形貌

2.3  单晶高温合金的γ′沉淀相

γ′沉淀相是镍基单晶高温合金的主要强化相，其形貌、尺寸以及分布直接影响着单晶合金的高温性能，铸态镍基单晶高温合金γ′沉淀相如图3所示。图3(a)和图3(b)所示分别为用腐蚀剂2腐蚀30 s和腐蚀剂3腐蚀20 s所获得的显微组织照片。在图3(a)中，腐蚀剂2腐蚀掉γ基体，保留γ′相，因此深色区域代表γ基体，浅色区域代表γ′相；而在图3(b)中，腐蚀剂3腐蚀掉γ′相，因此深色的区域代表γ′相，而浅色的区域代表γ基体，如图3中箭头所示。图3显示铸态单晶高温合金的γ′相形貌呈“田”字形。这是由于铸态的单晶高温合金冷却速率慢，冷却析出的γ′相长大比较充分。因此γ′相尺寸比较粗大，当γ′相长大到一定临界尺寸时，通过自溶解，释放弹性应变能导致γ′相发生了分裂，进而γ′相的形貌发展成为“田”字形。贾建等^[11]、QIU等^[12]、PAYTON等^[13]、姚志浩等^[14]、宁礼奎等^[15]也有类似的研究发现。铸态单晶高温合金γ′相的尺寸通过IPP统计计算测定，得到平均尺寸为1.38 μm。

2.4  单晶高温合金γ/γ′相极化曲线

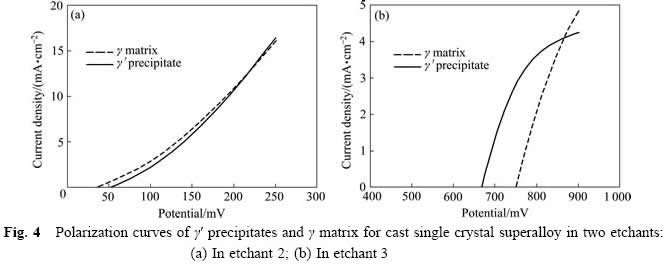

为解释说明图3中两种金相腐蚀剂所产生的γ′相凹凸不同的结果，对γ/γ′相在两种腐蚀剂中的极化曲线进行了测量。图4所示为铸态γ/γ′相在腐蚀剂2和腐蚀剂3中的极化曲线，纵坐标为腐蚀电流密度，横坐标为电极电位，曲线与横坐标的交点为自腐蚀电位，即在电流密度为零时，也就是化学腐蚀状态下的电位。自腐蚀电位越低，表明越活跃，在金相腐蚀过程中越容易被腐蚀，自腐蚀电位越高，越容易受到保护，避免被腐蚀。图4(a)中，γ基体的自腐蚀电位为35 mV，而γ′相的自腐蚀电位为55 mV，因此在腐蚀剂2中，γ基体相比于γ′相更加活跃，最终导致γ基体被腐蚀剂2腐蚀掉，而保留γ′相，腐蚀后的微观结构如图3(a)所示。图4(b)中，γ基体的自腐蚀电位为755 mV，大于γ′相的自腐蚀电位(670 mV)，因此在腐蚀剂3中，γ基体相比于γ′相更加稳定，在金相腐蚀过程中，γ′相被腐蚀掉，在样品表面留下空洞，如图3(b)所示。

2.5  单晶高温合金γ′相的体积分数

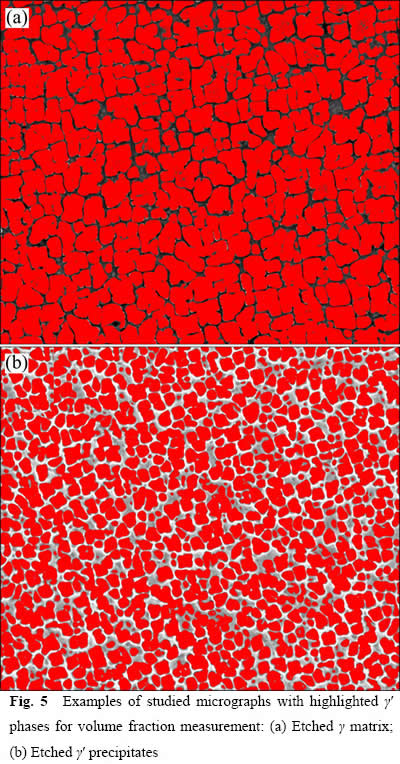

γ′相的体积分数是决定单晶高温合金高温强度很重要的一个参数，在高温下，γ′相能有效地阻碍位错的滑移，增强合金高温下的力学性能。因此，对γ′相的体积分数的准确评估对预测合金的性能很有意义。目前对γ′相体积分数的计算最准确的还是电化学萃取法，它将γ′相从合金中萃取出来，计算其所占的比例，但是该方法操作复杂，耗时长。还有一种方法是图像法，将γ′相的扫描电镜照片用IPP图像处理软件进行处理，可以得到γ′相的面积分数，亦即体积分数^[16]，该方法计算速度快，但是在选取用于计算的γ′相的扫描电镜照片时，需要注意不能选取腐蚀掉γ基体而保留γ′相的扫描电镜照片。图5所示为图像法计算γ′相体积分数计算的示意图；图5(a)所示为保留γ′相的计算示意图；图5(b)所示为腐蚀掉γ′相的计算示意图。本实验中至少选取了4个不同部位的显微组织照片用于进行γ′相体积分数的计算(计算公式见式(1))。图5中红色的面积代表γ′相所具有的面积，它在整个照片中所占的比例即为γ′相的体积分数。运用IPP计算图3(a)所示的γ′相体积分数为(80.27±0.79)%，而图3(b)所示的γ′相体积分数为(62.36±1.63)%，两者相差很大。为了验证所计算的γ′相体积分数的准确性，本实验中也采用电化学萃取的方法将铸态单晶高温合金的γ′相从γ基体中萃取出来，并用于计算γ′相的体积分数。γ′相的体积分数如表2所示。

图3 铸态单晶高温合金的显微组织

图4  铸态单晶高温合金γ/γ′相的极化曲线

图5  γ′相体积分数计算示意图

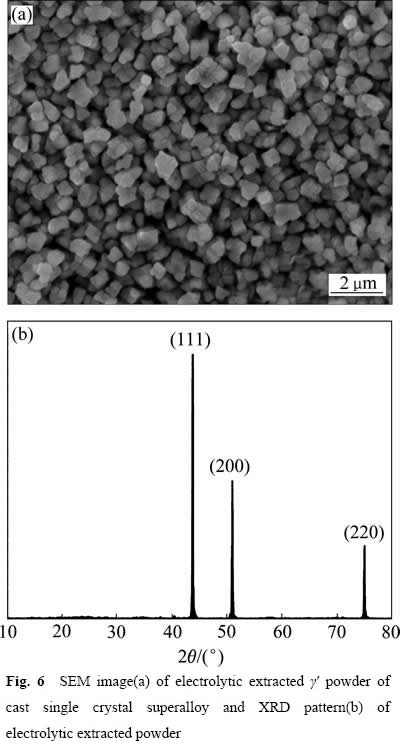

图6(a)和图6(b)所示分别为萃取的γ′形貌以及它的XRD谱。图6(a)中γ′相的形貌与图3中形貌相似，呈近方形。从萃取的γ′相可以看出，一个大的γ′相是由8个小的γ′立方体组合而成；而由图3观察到的γ′相为“田”字形，这是由于图3所示为垂直于单晶高温合金<001>方向的一个平面图，因此只能观察到8个小γ′立方体中的4个，也就是“田”字形。图6(b)中的XRD谱显示所萃取的物相为单相的γ′相。通过电化学萃取的方法得到铸态单晶γ′相的体积分数为65.95%，这与用IPP计算图3(b)的结果(62.36±1.63)%是相近的，而与用图3(a)计算的结果相差很大。在金相腐蚀过程中，腐蚀掉γ基体的腐蚀剂也会使更底层的γ′相显露出来，导致使用图3(a)计算γ′相体积分数时，结果会偏大。因此，在计算γ′相的体积分数时，应当选取腐蚀掉γ′相的SEM像。

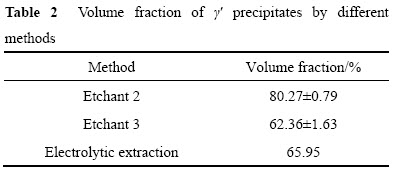

表2  不同方法计算的γ′相体积分数结果

图6  电化学萃取铸态γ′相形貌图以及相应的XRD谱

2.6  单晶高温合金枝晶干及枝晶间元素分布

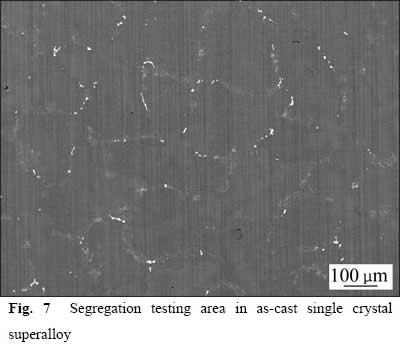

单晶高温合金由于难熔元素含量高，在铸态单晶高温合金中，因为冷却速度慢，熔点高的合金元素优先凝固，熔点低的合金元素最后凝固，导致铸态单晶高温合金不同的合金元素在枝晶干和枝晶间分布不同，形成合金元素的偏析，这将不利于发挥镍基单晶高温合金优异的高温力学性能。因此，对铸态单晶高温合金的元素偏析进行表征，了解合金元素的偏析情况很重要。用EPMA分析铸态单晶高温合金枝晶干和枝晶间的元素偏析情况，在试样表面一个18×18的矩阵区域内打点。图7所示为打点区域的EBS像，从图7中可以看到比较明显的树枝晶形貌，图7中白色的点为分布在枝晶间的碳化物。

图7  铸态单晶高温合金偏析测试区域

图8所示为合金元素的偏析示意图。以Al+Ta的含量为整体进行排序(见图8(a))，Al、Ta合金元素随着凝固过程的进行，液相中的元素含量增加，表明Al、Ta合金元素偏析于枝晶间。相反图8(b)中的合金元素Co、Cr和W在凝固的初期在液相中聚集，即偏析于枝晶干。

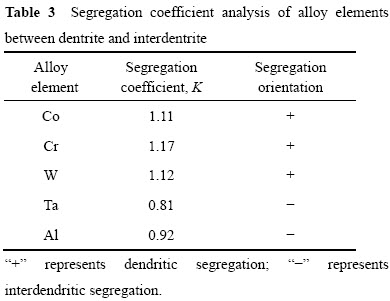

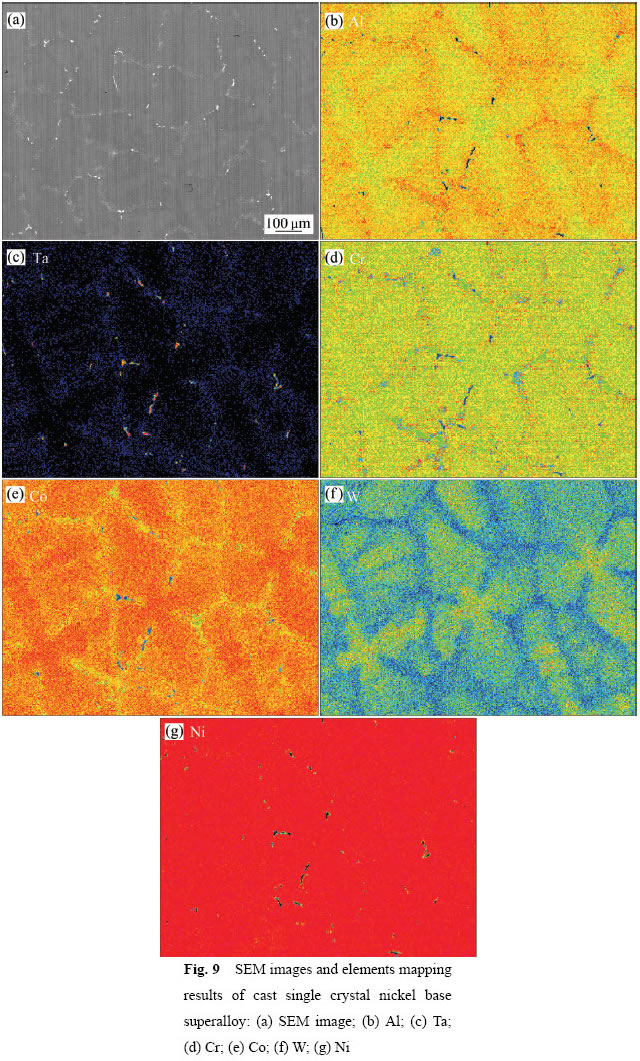

表3所列为经过Modified Scheil方程拟合后得到的主要合金元素的偏析系数。K值大于1表示合金元素偏析于枝晶干，小于1表示合金元素偏析于枝晶间。由表3可知：合金元素Cr、Co、W偏析于枝晶干，为正偏析元素；合金元素Al、Ta偏析于枝晶间，为负偏析元素，这与图8中的结果是一致的。为更加直观地表征合金元素的偏析情况，本实验中也对合金元素进行了面分布扫描。图9所示为EPMA扫描的合金元素面分布图。图9中颜色越红的区域，代表该合金元素含量越高，蓝色的区域代表该合金元素含量最低。从图9中可知，Cr、Co、W合金元素偏析于枝晶干，Al、Ta合金元素偏析于枝晶间，验证了图8和表3的结果。

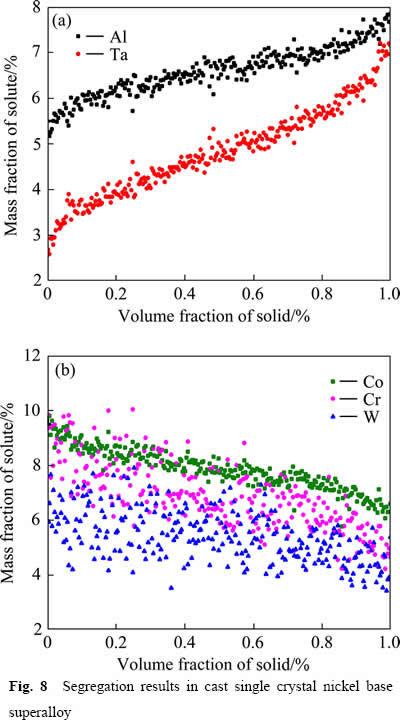

图8 铸态镍基单晶高温合金元素偏析分析结果

表3  合金元素在枝晶干和枝晶间的偏析系数

图9  铸态镍基单晶高温合金形貌及元素面分布图

3  结论

1) 无铼镍基单晶高温合金铸态组织主要由γ基体相、γ′沉淀相以及γ/γ′共晶相组成，其中γ'相的形貌呈“田”字形，平均尺寸为1.38 μm，体积分数为(62.36±1.63)%。

2) 经过金相腐蚀后，采用γ/γ′相自腐蚀电位的高低可以较好地说明单晶高温合金γ′相形貌的凹凸。

3) 根据3种方法获得γ′相体积分数的结果对比，确定采用腐蚀掉γ′相的SEM像用于计算γ′相体积分数。

4) 镍基单晶高温合金的铸态组织存在合金元素偏析，采用Modified Scheil方程拟合主要合金元素的偏析系数，确定Cr、Co、W合金元素偏析于枝晶干，Al、Ta合金元素偏析于枝晶间。
