文章编号：1004-0609(2012)08-2283-06

液氮淬火法制备高性能锂离子电池正极材料LiFePO₄/C

张  明^{1, 2}，尹周澜¹，郭学益³，张  宝³

(1. 中南大学 化学化工学院，长沙 410083；

2. 肇庆学院 化学化工学院，肇庆 526061；

3. 中南大学 冶金科学与工程学院，长沙 410083)

摘  要：以FePO₄、Li₂CO₃和葡萄糖为原料，用液氮急速淬火法制备单一橄榄石结构的锂离子电池正极材料LiFePO₄/C。结果表明：淬火使得LiFePO₄晶格中产生Li空位，有利于提高其电子导电性。淬火样品的一次颗粒细小(100~500 nm)，无明显团聚，并形成多孔结构；该样品在1C、2C和4C倍率下的首次放电比容量分别为151.4、138.0和116.7 mA·h/g，循环100次后的容量保持率高达99.3%、98.6%和94.5%。

关键词：锂离子电池；正极材料；磷酸铁锂；液氮；淬火

中图分类号：TM912.9       　　     文献标志码：A

Synthesis of high-performance LiFePO₄/C by liquid nitrogen quenching method

ZHANG Ming^{1, 2}, YIN Zhou-lan¹, GUO Xue-yi³, ZHANG Bao³

(1. School of Chemistry and Chemical Engineering, Central South University, Changsha 410083, China;

2. College of Chemistry and Chemical Engineering, Zhaoqing University, Zhaoqing 526061, China;

3. School of Metallurgical Science and Engineering, Central South University, Changsha 410083, China)

Abstract: A single olivine-type LiFePO₄ was synthesized by liquid nitrogen rapid quenching method, using FePO₄, Li₂CO₃ and glucose as raw materials. XRD refinement results indicate that rapid quenching leads to the formation of a number of Li vacancies in LiFePO₄ crystals. These defects are beneficial to improving the electronic conductivity of LiFePO₄. The quenched sample shows the primary particles size of 100-500 nm. The particles exhibit little agglomeration, and form a porous structure. The sample exhibits an initial discharge capacity of 151.4, 138.0 and 116.7 mA·h/g at 1C, 2C and 4C rate, and shows the capacity retention of 99.3%, 98.6% and 94.5% after 100 cycles, respectively.

Key words: lithium-ion batteries; cathode materials; lithium iron phosphate; liquid nitrogen; quenching

橄榄石结构的LiFePO₄因具有理论比容量高(170 mA·h/g)、循环性能和安全性能好、原料来源广等优点，成为新一代锂离子电池正极材料的有力竞争    者^[1-3]。然而，极低的电子导电率(10^-9~10^-10 S/cm)和锂离子扩散速率(1.8×10^{-14 cm2}/s)^[4-5]阻碍了其大规模应用，因此，如何提高LiFePO₄的电子电导率和锂离子扩散速率成为研究热点。目前，提高LiFePO₄电导率的方法主要如下：高价金属阳离子掺杂^[6-9]、制备LiFePO₄/金属粉末^[10-11]或LiFePO₄/C^[12-14]复合材料，而提高锂离子扩散速率则主要通过优化合成工 艺，制备纳米级粉末^[15-17]以及复合快离子导体^[18-19]等来解决。

在此，本文作者提出一种可以同时提高LiFePO₄电子电导率和锂离子扩散速率的新方法。即通过改变煅烧后物料的冷却速度，再用液氮急速淬火以获得高性能LiFePO₄。一方面，急速淬火使得LiFePO₄晶格中产生缺陷，如空穴等，可大大提高其电导率；另一方面，急速淬火使得LiFePO₄颗粒变得更加细小，有利于锂离子的扩散。最近，ZHENG等^[20-21]用液氮淬火法制备了高性能Li₃V₂(PO₄)₃/C正极材料，研究表明液氮淬火后Li₃V₂(PO₄)₃/C的倍率性能和循环性能得到了极大改善。然而，迄今为止，尚未见液氮淬火法在其他正极材料方面的应用报道，在此，本文作者将其用于LiFePO₄的合成改性，重点研究液氮淬火对LiFePO₄的晶体结构、形貌及电化学性能的影响。

1  实验

按Li、Fe、C摩尔比为1:1:0.1称取FePO₄(自制)、Li₂CO₃(AR)和葡萄糖(AR)，以乙醇(AR)为介质，在常温下球磨2 h得前驱体混合物，将混合物于80 ℃烘干后置入程序控温管式炉，在高纯氩气(99.999%，质量分数)的保护下于650 ℃煅烧10 h，然后迅速将炽热的粉末倒入液氮中，液氮迅速气化，收集粉末即为LiFePO₄(记为LFP-NQ)。另外，按上述相同流程获得前驱体混合物，于氩气中650 ℃下煅烧10 h后随炉冷却得到的LiFePO₄作为对比样品(记为LFP)。

采用日本Rigaku D/max2550VB⁺18kW转靶X射线衍射仪进行物相分析, 分析条件如下：Cu K_α辐射，40 kV，300 mA，步宽0.02°；用Rietveld方法对XRD进行精修，计算晶格常数；采用JEOL公司生产的JSM-5600LV扫描电镜在20 kV下观察材料的表面形貌；用 Tecnai G12型透射电镜(TEM)表征材料的微观形貌；用德国CS800碳硫检测仪分析样品的碳含量；用四探针法测定样品的电导率。

将LiFePO₄、导电炭黑和黏结剂(PvDF)按质量比9:0.5:0.5混合，以铝箔为基体制备成d 14 mm的正极片，将正极片与负极片(Li，d 14 mm)、电解液(1 mol/L的LiPF₆/EC+EMC+DMC (体积比1:1:1) )和隔膜(Celgard 2300 PP/PE/PP)在充满氩气的手套箱中组装成CR2025型扣式电池，电池静置12 h后进行电化学测试。用兰电测试系统对电池的首次充放电性能和循环性能进行测试，测试条件如下：室温，2.5~4.1 V，以0.1C、1C、2C和4C恒流充放电。循环伏安和交流阻抗测试在华晨CHI660D电化学工作站上完成，循环伏安测试条件如下：电压扫描范围2.5~4.5 V，扫描速率0.1 mV/s；交流阻抗测试条件如下：频率范围0.01 Hz~100 kHz，正弦波振幅5 mV。

2  结果与讨论

2.1  X射线衍射分析

图1所示为样品LFP和LFP-NQ的XRD谱。与LiFePO₄的标准图谱(PDF#40-1499)相比，两样品均为有序的橄榄石结构，且均未发现杂相的存在，说明液氮淬火没有改变LiFePO₄的晶体结构。然而，LFP-NQ的衍射峰强度明显低于LFP的，说明淬火使得LiFePO₄的结晶度降低。另外，碳-硫分析表明：样品LFP和LFP-NQ的碳含量分别为3.51%和3.62%(质量分数)，然而XRD中均未出现碳的衍射峰，说明其为无定形结构。

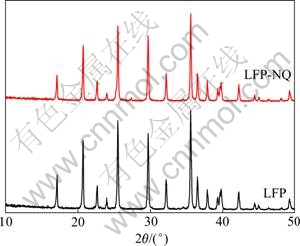

图1  样品LFP和LFP-NQ的XRD谱

Fig. 1  XRD patterns of samples LFP and LFP-NQ

为了进一步研究液氮淬火对LiFePO₄结构的影响，用Rietveld方法对晶格常数、原子位置、半峰宽、占位率和各向同性温度因子等参数进行了精修，精修结果如图2和表1和2所示。由图2可知，精修曲线和测试曲线基本吻合，说明精修结果可靠。由表1和2可知，淬火使得LiFePO₄的晶格常数减小，晶胞体积收缩。另外，样品LFP的Li位占位率为1，而LFP- NQ的Li位占位率为0.989 2，说明LFP-NQ中存在Li空位。这是由于液氮的急速淬火使得样品的结晶突然停止，从而导致缺陷的产生。四探针法测得样品LFP和LFP-NQ的电导率分别为2.6×10^-4和9.8×10^-3 S/cm，这说明Li空位的产生可以大大提高LiFePO₄的电导率^{[4, 9, 20]}。

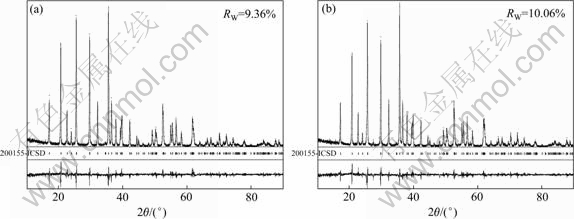

图2  样品LFP和LFP-NQXRD谱的Rietveld精修曲线

Fig. 2  Rietveld-refined XRD patterns of samples LFP (a) and LFP-NQ (b)

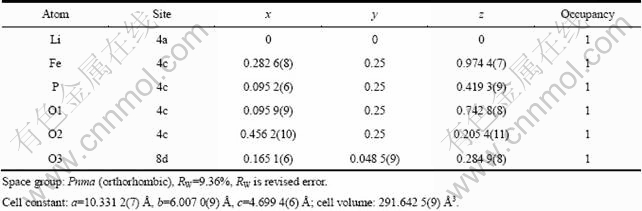

表1  LFP的XRD-Rietveld精修结果

Table 1  Rietveld refinement results of LFP

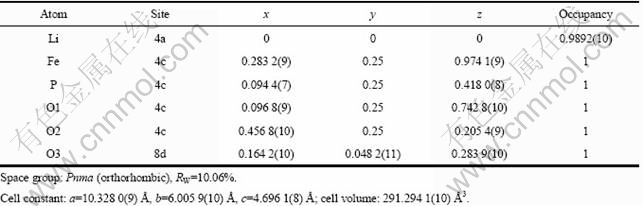

表2  LFP-NQ的XRD-Rietveld精修结果

Table 2  Rietveld refinement results of LFP-NQ

2.2  样品的扫描电镜分析

图3所示为样品LFP和LFP-NQ的SEM像。由图3可知，随炉冷却的样品(LFP)一次颗粒粒径为0.2~ 1.5 μm，且颗粒的团聚严重。而淬火冷却样品(LFP-NQ)一次颗粒粒径为100~500 nm，颗粒无明显团聚，并组成多孔的结构，这种结构使得电解液与LiFePO₄接触更加充分，有利于充放电过程中锂离子的传递。这表明淬火能极大地改变LiFePO₄的形貌，使得材料的一次颗粒来不及长大，并能有效防止其团聚。

图3  样品LFP和LFP-NQ的SEM像

Fig. 3  SEM images of samples LFP (a) and LFP-NQ (b)

2.3  样品的透射电镜分析

图4所示为样品LFP和LFP-NQ的TEM像。LFP-NQ的颗粒粒径要明显小于LFP的，这与SEM的观测结果一致。二者的颗粒周围均有絮状的碳网相连，这有利于提高材料的电子导电性。

2.4  样品的电化学性能

图5所示为LFP和LFP-NQ在不同倍率下的首次充放电曲线。由图5可知，二者在0.1C倍率下的首次放电比容量相当，分别为163.5和163.4 mA·h/g。但是，在高倍率下LFP-NQ的放电比容量和循环性能均明显优于LFP的，如LFP-NQ在1C、2C和4C倍率下的首次放电比容量分别为151.4、138.0和116.7 mA·h/g，比LFP的首次放电比容量(分别为142.8、123.5 和97.0 mA·h/g)分别提高了6.0%、11.7% 和20.3%。

图6所示为LFP和LFP-NQ在不同倍率下的循环性能曲线。液氮淬火后的样品在高倍率下的循环性能明显优于随炉冷却的样品。LFP在1C、2C和4C倍率下循环100次后的放电比容量分别为133.3、112.2和75.4 mA·h/g，容量保持率分别为93.3%、90.9%和77.7%；而LFP-NQ在1C、2C和4C倍率下循环100次后的放电比容量分别为150.4、136.0和110.3 mA·h/g，容量保持率高达99.3%、98.6%和94.5%。根据前面的分析，液氮淬火对LiFePO₄电化学性能显著改善的原因如下：1) 淬火使得晶体中产生缺陷(如Li空位)，有助于改善LiFePO₄的导电性；2) 淬火使得LiFePO₄的一次颗粒减小，防止其团聚，有利于充放电过程中锂离子的传递。

图4  样品LFP和LFP-NQ的TEM像

Fig. 4  TEM images of samples LFP (a) and LFP-NQ (b)

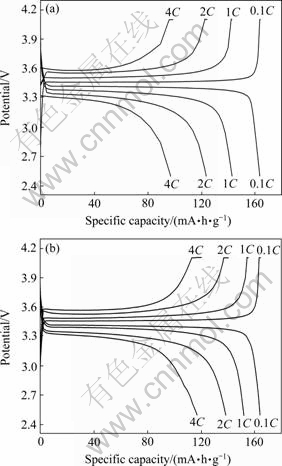

图5  样品LFP和LFP-NQ在不同倍率下的首次充放电曲线

Fig. 5  Initial charge and discharge curves of LFP(a) and LFP-NQ(b) at various rates

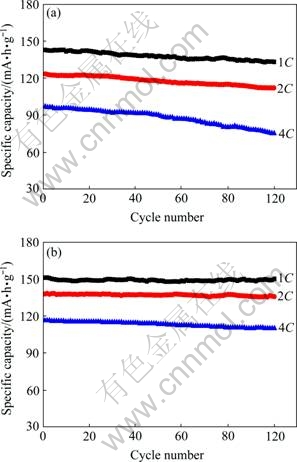

图6  样品LFP和LFP-NQ在不同倍率下的循环性能曲线

Fig. 6  Cycle performance profiles of LFP(a) and LFP-NQ(b) at various rates

2.5  样品的循环伏安分析

图7所示为LFP和LFP-NQ电极的循环伏安曲线。由图7可知，各样品均有且仅有一对氧化还原峰，氧化峰在3.6 V附近，还原峰在3.4 V附近。但是，LFP- NQ电极氧化还原峰之间的电势差明显小于LFP电极的电势差，说明LFP-NQ电极的极化更小，反应可逆性更好，电极反应更易进行。

2.6  样品的交流阻抗分析

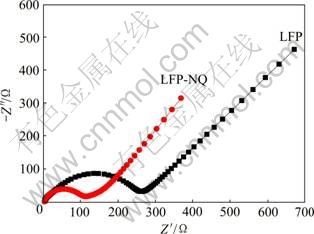

图8所示为LFP和LFP-NQ电极的交流阻抗谱。图8中两条谱线均由一个半圆和一条直线组成，高频区的半圆对应于电解质/电极材料界面的电荷转移阻抗(Z_ct)，低频区的直线代表Li⁺在电极材料中扩散所引起的Warburg阻抗(Z_W)^[22]。由图8可知，LFP-NQ电极的Z_ct(112 Ω)低于LFP电极的(261 Ω)，电荷转移阻抗的减小有利于克服充放电过程中的动力学限制，从而有助于材料比容量的提高和循环性能的改善。

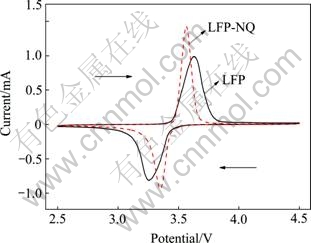

图7  样品LFP和LFP-NQ的循环伏安曲线

Fig. 7  Cyclic voltammetry profiles of samples LFP and LFP-NQ (Sweep rate: 0.1 mV/s, sweep potential: 2.5-4.5 V)

图8  样品LFP和LFP-NQ的交流阻抗谱

Fig. 8  EIS curves of samples LFP and LFP-NQ (Discharge state frequency range: 0.01 Hz-100 kHz; amplitude: 5 mV)

3  结论

1) 用液氮淬火法制备了锂离子电池正极材料LiFePO₄/C，淬火并未改变LiFePO₄的晶体结构，但使得晶体产生缺陷(如Li空位)，提高了其电子导电性。

2) 淬火使得LiFePO₄的形貌发生较大变化，使得其一次颗粒细小，并且可有效防止其团聚。液氮淬火制备的LiFePO₄具有优异的倍率性能和循环性能。

REFERENCES

[1] PADHI A K, NANJUNDASWAMY K S, GOODENOUGH G B. Phospho-olivines as positive-electrode materials for rechargeable lithium batteries[J]. J Electrochem Soc, 1997, 144(4): 1188-1194.

[2] PROSINI P P, CAREWSKA M, SCACCIA S, WISNIEWSKI P, PASQUALI M. Long-term cyclability of nano-structured LiFePO₄[J]. Electrochim Acta, 2003, 48(28): 4205-4211.

[3] CABALLERO A, CRUZ-YUSTA M, MORALES J, SANTOS-PENA J, RODRIGUEZ-CASTELLON R. A new and fast synthesis of nanosized LiFePO₄ electrode materials[J]. Eur J Inorg Chem, 2006, 2006(9): 1758-1764.

[4] CHUNG S Y, BLOKING J T, CHIANG Y M. Electronically conductive phospho-olivines as lithium storage electrodes[J]. Nat Mater, 2002, 1(2): 123-128.

[5] PROSINI P P, LISI M, ZANE D, PASQUALI M. Determination of the chemical diffusion coefficient of lithium in LiFePO₄[J]. Solid State Ionics, 2002, 148: 45-51.

[6] WANG D, LI H, SHI S, HUANG X, CHEN L. Improving the rate performance of LiFePO₄ by Fe-site doping[J]. Electrochim Acta, 2005, 50(14): 2955-2958.

[7] SHI S, LIU L, OUYANG C, WANG D S, WANG Z, CHEN L, HUANG X. Enhancement of electronic conductivity of LiFePO₄ by Cr doping and its identification by first-principles calculations[J]. Phys Rev B, 2003, 68(19): 195108.

[8] 伍 凌, 王志兴, 李新海, 李灵均, 郑俊超, 郭华军, 刘久清. 前驱体掺杂-常温球磨还原制备Ti⁴⁺掺杂LiFePO₄[J]. 中南大学学报: 自然科学版, 2009, 40(2): 288-293.
WU Ling, WANG Zhi-xing, LI Xin-hai, LI Ling-jun, ZHENG Jun-chao, GUO Hua-jun, LIU Jiu-qing. Preparation of Ti⁴⁺-doped LiFePO₄ by precursor-doping and room temperature reduction via ball-milling[J]. Journal of Central South University: Science and Technology, 2009, 40(2): 288-293.

[9] MEETHONG N, KAO Y H, SPEAKMAN S A, CHIANG Y M. Aliovalent substitutions in olivine lithium iron phosphate and impact on structure and properties[J]. Adv Funct Mater, 2009, 19: 1060-1070.

[10] MI C H, CAO Y X, ZHANG X G, ZHAO X B, LI H L. Synthesis and characterization of LiFePO₄/(Ag+C) composite cathodes with nano-carbon webs[J]. Powder Technol, 2008, 181(3): 301-306.

[11] CROCE F, EPIFANIO A D, HASSOUN J, DEPTULA A, OLCZAC T, SCROSATI B. A novel concept for the synthesis of an improved LiFePO₄ lithium battery cathode[J]. Electrochem Solid-State Lett, 2002, 5(3): A47-A50.

[12] CHEN Z, DAHN J R. Reducing carbon in LiFePO₄/C composite electrodes to maximize specific energy, volumetric energy, and tap density[J]. J Electrochem Soc, 2002, 149(9): A1184-A1189.

[13] LIU H P, WANG Z X, LI X H, GUO H J, PENG W J, ZHANG Y H, HU Q Y. Synthesis and electrochemical properties of olivine LiFePO₄ prepared by a carbothermal reduction method[J]. J Power Sources, 2008, 184: 469-472.

[14] 张 宝, 李新海, 朱炳权, 王志兴, 郭华军. 低温合成LiFePO₄/C正极材料及其电化学性能[J]. 中南大学学报: 自然科学版, 2006, 37(3): 505-508.
ZHANG Bao, LI Xin-hai, ZHU Bing-quan, WANG Zhi-xing, GUO Hua-jun. Low temperature synthesis and electrochemical properties of LiFePO₄/C cathode[J]. J Cent South Univ: Science and Technology, 2006, 37(3): 505-508.

[15] YU F, ZHANG J, YANG Y, SONG G. Preparation and characterization of mesoporous LiFePO₄/C microsphere by spray drying assisted template method[J]. J Power Sources, 2009, 189: 794-797.

[16] 郑俊超, 李新海, 王志兴, 郭华军, 王丹琴. 制备过程pH值对FePO₄·xH₂O及LiFePO₄性能的影响[J]. 中国有色金属学报, 2008, 18(5): 867-872.
ZHENG Jun-chao, LI Xin-hai, WANG Zhi-xing, GUO Hua-jun, WANG Dan-qin. Effect of pH value on performance of FePO₄·xH₂O and LiFePO₄ in synthesis process[J]. The Chinese Journal of Nonferrous Metals, 2008, 18(5): 867-872.

[17] KIM D H, KIM J. Synthesis of LiFePO₄ nanoparticles in polyol medium and their electrochemical properties[J]. Electrochem Solid-State Lett, 2006, 9(9): A439-A442.

[18] ZHENG J C, LI X H, WANG Z X, LI J H, LI L J, WU L, GUO H J. Characteristics of xLiFePO₄·yLi₃V₂(PO₄)₃ electrodes for lithium batteries[J]. Ionics, 2009, 15: 753-759.

[19] WANG L, LI Z, XU H, ZHANG K. Studies of Li₃V₂(PO₄)₃ additives for the LiFePO₄-based Li ion batteries[J]. J Phys Chem C, 2008, 112: 308-312.

[20] ZHENG J C, LI X H, WANG Z X, LI L J, LI J H, WU L, GUO H J. Li₃V₂(PO₄)₃ composite material with porous structure and nano-carbon webs synthesized through liquid nitrogen quenching[J]. Chem Lett, 2009, 38(8): 818-819.

[21] ZHANG B, ZHENG J C. Synthesis of Li₃V₂(PO₄)₃/C with high tap-density and high-rate performance by spray drying and liquid nitrogen quenching method[J]. Electrochim Acta, 2012, 67: 55-61.

[22] CHANG Y C, SOHN H J. Electrochemical impedance analysis for lithium ion intercalation into graphitized carbons[J]. J Electrochem Soc, 2000, 147(1): 50-58.

(编辑 龙怀中)

基金项目：中南大学博士后基金资助项目

收稿日期：2011-03-15；修订日期：2011-11-14

通信作者：张  明，博士；电话：13760027473；E-mail: zhangming_zq@163.com
