采用溶剂抽提法制备3-巯丙基三甲氧基硅烷自组装单层膜

刘正春¹，何农跃²，陈真诚¹，陆祖宏²

(1. 中南大学 信息物理工程学院，湖南 长沙，410083；

2. 东南大学 生物电子学国家重点实验室，江苏 南京，210096)

摘  要：为提高硅烷自组装单层膜的质量，提出溶剂抽提制备的工艺。玻片在5×10^-3 mol/L的巯基丙基三甲氧基硅烷(MPTS)苯溶液浸泡反应，依次用苯、丙酮、双蒸水回流抽提，得到MPTS的自组装膜。使用接触角、俄歇电子能谱及X射线光电子能谱等方法进行表征。研究结果表明：在惰性气体保护下，连续使用非极性溶剂和极性溶剂抽提，有效清除玻璃表面硅烷的物理吸附层，有效防止巯基硅烷的氧化，获得膜厚度为0.8 nm、均匀的MPTS自组装单层膜。该工艺为制备稳定的硅烷自组装单层膜提供一种新方法。

关键词：单层自组装；多层自组装；硅烷；溶剂抽提

中图分类号：O647.11         文献标识码：A         文章编号：1672-7207(2009)03-0608-05

Self-assembled monolayers of 3-mercaptopropyltrimethoxysilane by solvent-extracting

LIU Zheng-chun¹, HE Nong-yue², CHEN Zhen-cheng¹, LU Zu-hong²

(1. School of Info-Physics and Geomatics Engineering, Central South University, Changsha 410083, China;

2. State Key Laboratory of Bioelectronics, Southeast University, Nanjing 210096, China)

Abstract: A solvent-extracting technique was proposed to prepare self-assembled monolayers of silane with high quality. Self-assembly of mercaptopropyltrimethoxysilane (MPTS) on glass substrates was realized using immersion reaction of glass substrates in 5×10^-3 mol/L of MPTS in benzene followed by solvent-extracting with benzene, acetone and double-distilled water. The obtained self-assembled monolayers were characterized with water contact angle goniometry, auger electron spectroscopy and X-ray photoelectron spectroscopy. The experimental results show that solvent- extractions with non-polar and polar solvents in inert gas atmosphere remove effectively the physiosorbed silane molecules and inhibit effectively the oxidation of mercapto groups. As a result, a homogeneous MPTS self-assembled monolayer is obtained with the thickness of 0.8 nm. This technique provides a novel avenue for the production of stable self-assembled monolayers with silane.

Key words: self-assembled monolayers; self-assembled multilayers; silane; solvent-extracting

自组装成膜技术经过20多年的发展，以其独特的优势在很多领域引起了人们广泛兴趣，日益成为取代LB膜技术的一种强有力的分子有序组装技术^[1-2]。有机硅衍生物自组装是一类非常重要的自组装膜制备技术。其驱动力是聚硅氧化物的原位形成，并与表面的硅羟基(—SiOH)通过硅氧键(Si—O—Si)连接。在氧化硅、氧化铝、石英、玻璃、云母、硒化锌、氧化锗和金等基底上成功获得单层膜已有报道^[3-5]。严格的反应条件诸如硅氧烷溶液的含水量、反应温度及反应时间等的控制是获得高质量的硅烷单层膜的重要条件。若反应条件控制不好，则硅烷自组装可能出现缺陷，或者在基底表面出现硅烷多层堆积现象。

本文作者对有机硅烷分子巯基丙基三甲氧基硅烷(MPTS)在玻璃基底表面自组装成膜进行研究。对常规自组装工艺进行改进，在MPTS溶液与玻璃基片充分反应后，增加溶剂抽提后处理工艺，得到自组装单层膜。应用接触角仪、X射线光电子能谱仪(XPS)和俄歇电子能谱仪(AES)等手段研究了抽提工艺对自组装膜的影响，并与常规工艺进行比较。

1  实  验

1.1　材  料

材料为：巯基丙基三甲氧基硅烷(MPTS)，为南京曙光化工厂提供，使用前经减压蒸馏处理；玻璃，为市售载玻片；甲醇、盐酸(37%)、硫酸(98%)、氯仿、丙酮、乙醚、无水乙醇、苯，均为分析纯，苯在使用前用0.4 nm分子筛干燥24 h。双蒸水为实验室自制。

1.2  玻璃表面自组装MPTS

玻璃片依次用1?1(体积比)的MeOH/HCl溶液和浓硫酸各浸泡30 min，然后，用去离子水、双蒸水超声洗涤，于氮气中干燥，得到玻璃片Ⅰ；将玻璃片Ⅰ浸入5×10^-3 mol/L的MPTS苯溶液中，在常温下反应6 h，依次用氯仿、丙酮、乙醚、无水乙醇、双蒸水洗      涤，氮气下干燥，得到玻璃片Ⅱ；将玻璃片Ⅱ依次用苯、丙酮、双蒸水回流抽提各2 h，于氮气中干燥，得到玻璃片Ⅲ；玻璃片Ⅱ在氮气保护下依次用苯、丙酮、双蒸水回流抽提各2 h，于氮气中干燥，得到玻璃片Ⅳ；玻璃片Ⅱ在120 ℃热处理1 h，在氮气保护下依次用苯、丙酮、双蒸水回流抽提各2 h，于氮气中干燥，得到玻璃片Ⅴ。

1.3  检  测

1.3.1  接触角的测定

在Rame-Hart 100R型接触角测定仪上测量双蒸水与经硅烷化处理后的各玻璃基片的接触角θ。用   1 μL注射器点加液滴于玻片表面，待液滴形成后，于10 s内测定液滴在玻片表面所形成的横断面与液滴表面的切线之间的夹角得到接触角。分别测量水与5个样品的接触角，所得结果见表1，表中所列数据均为样品5个不同位点的平均值。

表1  不同玻璃基片表面的接触角

  Table 1  Water contact angle of glass substrates   θ/(?)

1.3.2  XPS及AES检测

XPS分析使用Perkin-Elmer PHI5300 ESCA光电子光谱仪。X射线源为Mg K_α 射线，功率为250 W，所有键合能均以C—C键(285.0 eV)为基准进行校正，光电子的接收角为45?，操作真空度低于1.33×10^-6 Pa。AES使用日本AVELVA公司的AES-350光谱仪分析。电子束能量为3 keV，采用1.6 kV光电倍增管。

2  结果与讨论

2.1  接触角分析

接触角是表征固体表面特性的最广泛的方法之 一^[6]。水在不同基片上显现出不同液滴形状，通过测量接触角θ，来表征基片表面的极性情况。θ越小，表明固体表面的极性越大。硅烷形成自组装膜的首要条件是基底表面的羟基化。市售的玻璃载片由于各种原因，其表面含有无机或者有机物等污物，造成表面羟基被掩盖。因此，在进行自组装之前必须对其表面进行预处理。Cras等^[7]对玻璃载片的清洗进行了详细研究，本研究采用文献[7]报道的工艺，依次用1?1(体积比)的甲醇和盐酸溶液、硫酸对玻璃载片进行清洗，然后用去离子水和双蒸水超声洗涤，达到了对玻璃载片表面彻底除污的效果，接触角测试结果见表1。

与未经过硅烷自组装修饰基片Ⅰ相比，MPTS处理后的基片表面极性大大降低，接触角与巯基化表面MPTS单层膜的70?接触角相近^[8-9]，说明玻璃表面已经形成硅烷自组装膜。经过溶剂漂洗的基片Ⅱ其表面接触角比巯基化表面MPTS自组装膜的接触角要大6?左右，通过溶剂抽提处理的基片Ⅲ的接触角低4?左右。在氮气保护下溶剂抽提所得的基片Ⅳ的接触角与理想的MPTS单层膜接触角相一致。基片Ⅴ也是在氮气保护下抽提所得，只是在抽提之前进行了热处理，其接触角比基片Ⅱ的低。由此可见，在惰性气体保护下及时进行溶剂抽提，可以获得比较理想的硅烷自组装单分子膜。

2.2  XPS分析

为了进一步揭示不同工艺对自组装成膜的影响，对MPTS修饰的基片进行XPS检测，结果见表2。XPS是进行化学组成分析的重要手段，不仅可给出样品中化合物的元素组成与含量，而且还可给出各元素的价态、分子结构、化学键及电荷分布信息^[10-11]。从表2可以看出，反应后各种元素的相对浓度都发生了变化，且出现了巯基硅烷MPTS分子中所拥有的各元素的光电子信号，说明在基片上已经制备自组装膜。玻璃片Ⅲ和Ⅳ上的碳原子与硫原子的摩尔比约为3.11?1，在实验误差(-4%~4%)范围之内与自组装单分子层膜的化学结构理论摩尔比3?1相符。而玻璃片Ⅱ和Ⅴ上碳原子与硫原子的摩尔比与自组装单分子层膜的化学结构理论值3?1相比则相差很大，意味着玻璃片Ⅱ和Ⅴ上MPTS的组装未能形成比较理想的单分子层膜。

表2  不同玻璃基片上XPS的测量结果

Table 2  XPS data of glass substrates

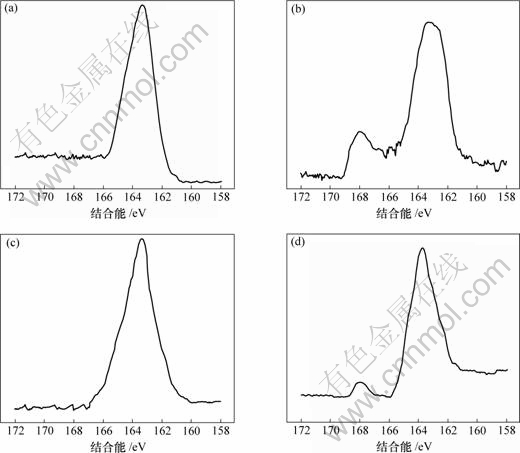

各基片上硫的XPS高分辨图谱见图1。图1(a)所示为基片Ⅱ上的S 2p扫描峰，结合能为163.5 eV，为巯基中的硫^{[9, 12-14]}。基片Ⅲ与Ⅱ的XPS相比(图1(b)和1(a))，出现了1个高结合能的峰，结合能约为168 eV，意味着硫的价态提高^[15]，也就是存在着巯基氧化的现象。一方面，表面溶剂抽提去除了表面硅烷的物理吸附层，另外一方面，由于部分巯基氧化成为亲水性的—SO₃H，导致基片Ⅲ表面接触角的降低(见表1)。基片Ⅳ同样是基片Ⅱ溶剂抽提所得，只是加了惰性气体保护，结果其表面硫的价态与基片Ⅱ相同(图1(c))，意味着在惰性气体保护下进行溶剂抽提，能有效地防止巯基的氧化。与此同时，表面溶剂抽提有效去除了表面硅烷的物理吸附层，从而得到比较理想硅烷单层自组装膜，因此，其接触角与巯基化表面MPTS单层膜的接触角(70?)相近。基片Ⅴ是基片Ⅱ热处理后溶剂抽提所得，硫的高分辩扫描峰(图1(d))同样具有高氧化态硫的结合能，这说明其表面同样生成了亲水性的—SO₃H等基团。可是，其接触角仍然与基片Ⅱ的接近，这是因为热处理的过程中多层堆积的硅烷分子之间发生聚合^[16-17]，溶剂抽提不再对自组装膜表面的结构发生作用。同时，由于热处理过程中发生了氧化，使得亲水性略有提高，接触角比未进行溶剂抽提的基片Ⅱ略低(见表1)。

(a) 基片Ⅱ；(b) 基片Ⅲ；(c) 基片Ⅳ；(d) 基片Ⅴ

图1  玻璃基片Ⅱ(a), Ⅲ(b),Ⅳ(c)和Ⅴ(d)上的S 2p高分辩XPS扫描图谱

Fig.1  High resolution S 2p XPS spectra of glass substrate Ⅱ(a), Ⅲ(b),　Ⅳ(c) and Ⅴ(d)

2.3  AES分析

通过表面刻蚀的AES分析可以获得表面组成的纵向信息。为了进一步分析基片表面自组膜的纵向组成，对基片进行了俄歇电子能谱分析，使用的电子束强度为1×10^-9 A/cm²，刻蚀速率为1.6 nm/min。电子束轰击30 s以后，基片Ⅳ的C峰消失，只剩下基片上的Si峰，计算得出组装在基片Ⅳ表面的MPTS的厚度为0.8 nm，与MPTS分子的长度相一致。由此证明，在基片Ⅳ表面上得到了自组装的MPTS单分子层。基片Ⅲ表面有着类似的性质。对于基片Ⅱ和Ⅴ，则电子束至少要轰击60 s才能看到C峰完全消失，可见，在基片Ⅱ和Ⅴ上组装或沉积了2个以上的MPTS分子层。为了考察MPTS在基片Ⅳ生成的膜的均匀性，在同一样品上随机取点进行AES分析，测得了元素谱峰相同且各谱峰的强度相同，证明了该工艺制备自组装单层膜的均匀性。

3  结  论

a. 提出了溶剂抽提制备硅烷自组装单层膜的新工艺。玻片在5×10^-3 mol/L的MPTS苯溶液浸泡反应2 h，依次用苯、丙酮、双蒸水各回流抽提2 h，得到MPTS的自组装膜。

b. 连续使用非极性溶剂和极性溶剂抽提，有效清除了玻璃表面硅烷的物理吸附层。通过惰性气体的保护，能有效防止巯基硅烷的氧化，最终获得膜厚为  0.8 nm、均匀的MPTS自组装单层膜。

参考文献：

[1] 翟 怡, 张金利, 李韦华, 等. 自组装单层膜的制备与应用[J]. 化学进展, 2004, 16(4): 476-483.
ZHAI Yi, ZHANG Jin-li, LI Wei-hua, et al. Preparation and application of the self-assembled monolayers[J]. Progress in Chemistry, 2004, 16(4): 476-483.

[2] Naito M, Fujiki M. Polysilanes on surfaces[J]. Soft Matter, 2008, 4(2): 211-223.

[3] Ulman A. Formation and structure of self-assembled monolayers[J]. Chemical Review, 1996, 96(4): 1533-1554.

[4] Bierbaum K, Kinzler M, Woll C, et al. A near edge x-ray absorption fine structure spectroscopy and x-ray photoelectron spectroscopy study of the film properties of self-assembled monolayers of organosilanes on oxidized Si (100)[J]. Langmuir, 1995, 11(2): 512-518.

[5] McGovern M E, Kallury K M R, Tomposon M. Role of solvent on the silanization of glass with octadecyltrichlorosilane[J]. Langmuir, 1994, 10(10): 3607-3614.

[6] 王　晖, 顾帼华, 邱冠周. 接触角法测量高分子材料的表面能[J]. 中南大学学报: 自然科学版, 2006, 37(5): 942-947.
WANG Hui, GU Guo-hua, QIU Guan-zhou. Evaluation of surface free energy of polymers by contact angle goniometry[J]. Journal of Central South University: Science and Technology, 2006, 37(5): 942-947.

[7] Cras J J, Rowe-Taitt C A, Nivens D A, et al. Comparison of chemical cleaning methods of glass in preparation for silanization[J]. Biosensors and Bioelectronics, 1999, 14(8/9): 683-688.

[8] Balachander N, Sukenik C N. Monolayer transformation by nucleophilic substitution: Applications to the creation of new monolayer assemblies[J]. Langmuir, 1990, 6(11): 1621-1627.

[9] 白　涛, 程先华. 3-巯丙基三甲氧基硅烷自组装膜的制备及其摩擦学性能[J]. 上海交通大学学报, 2007, 41(2): 293-296.
BAI Tao,　CHENG Xian-hua. Characterization and tribological investigation of self-assembled 3-mercaptopropyl trimethoxysilane deposited on glass substrates[J]. Journal of Shanghai Jiao Tong University, 2007, 41(2): 293-296.

[10] 吴湘伟, 陈振华, 严红革, 等. 硬脂酸/钛酸四丁酯复合改性剂处理掺锑二氧化锡纳米粉体[J]. 中南大学学报:自然科学版, 2006, 37(3): 444-449.
WU Xiang-wei, CHEN Zhen-hua, YAN Hong-ge, et al. Surface modification of antimony doped tin oxide powders using steric acid/tetrabutyl titanate compound agent[J]. Journal of Central South University: Science and Technology, 2006, 37(3): 444-449.

[11] Xiao Z D, Gu J H, Huang D, et al. The deposition of TiO₂ thin films on self-assembly monolayers studied by X-ray photoelectron spectroscopy[J]. Applied Surface Science, 1998, 125(1/2): 85-92.

[12] Lenigk R, Carles M, Ip NY, et al. Surface characterization of a silicon-chip based DNA microarray[J]. Langmuir, 2001, 17(8): 2497-2501.

[13] Liu Z C, He Q G, Hou P, et al. Electroless plating of copper through successive pretreatment with silane and colloidal silver[J]. Colloids and Surfaces A: Physicochem Eng Aspects, 2005, 257/258: 283-286.

[14] Liu Z C, He Q G, Xiao P F, et al. Self-assembly monolayer of mercaptopropyltrimethoxysilane for electroless deposition of Ag[J]. Materials Chemistry and Physics, 2003, 82(2): 301-305.

[15] Laibinis P E, Whitesides G M, Allara D L, et al. Comparison of the structures and wetting properties of self-assembled monolayers of n-alkanethiols on the coinage metal surfaces, copper, silver, and gold[J]. Journal of the American Chemical Society, 1991, 113(19): 7152-7167.

[16] Williams R A, Blanch H W. Covalent immobilization of protein monolayers for biosensor application[J]. Biosensors and Bioelectronics, 1994, 9(22): 159-167.

[17] Kurth D G , Bein T. Surface reactions on thin layers of silane coupling agents[J]. Langmuir, 1993, 9(11): 2965-2973.

收稿日期：2008-07-24；修回日期：2008-11-24

基金项目：国家自然科学基金资助项目(60801019)；中南大学人才引进基金资助项目(761122090)

通信作者：刘正春(1974-)，男，湖南宁乡人，博士，副教授，从事自组装化学、生物芯片及生物传感器研究；电话：0731-8836362；E-mail: liuzhengchunseu@126.com
