山苍籽核仁油合成生物柴油研究
蔡海清,钟世安,艾海东
(中南大学 化学化工学院,湖南 长沙,410083)
摘 要:以山苍籽核仁油为原料,采用固体酸催化酯化-相转移催化酯交换反应合成生物柴油。从固体酸SO42-/ZrO2为催化剂进行酯化反应降低酸值,以十六烷基三甲基溴化铵(CTMAB)/NaOH为相转移催化剂进行酯交换反应,得到合成生物柴油的优化工艺条件。研究结果表明,固体酸SO42-/ZrO2催化酯化反应的最佳条件为:油重4%的SO42-/ZrO2,醇油摩尔比为10?1,温度为68 ℃,反应时间为4 h,原油酸值降到2.52 mg/g;该法相对浓硫酸催化酯化法具有不需耐酸设备、催化剂易回收、无废水排放等优点;相转移催化酯交换反应的最佳条件为:温度为 25 ℃,0.5%的十六烷基三甲基溴化铵,油重1%的NaOH,醇油摩尔比为6?1,反应15 min,原油酯交换率达到97.6%;采用相转移催化技术,反应在常温下进行,大大减少了能耗,缩短了反应时间,具有的产业化前景。
关键词:山苍籽核仁油;生物柴油;酯化;酯交换;相转移催化剂
中图分类号:TQ645.5 文献标志码:A 文章编号:1672-7207(2009)06-1517-05
Preparation of biodiesel from litsea cubeba kernel oil
CAI Hai-qing, ZHONG Shi-an, AI Hai-dong
(School of Chemistry and Chemical Engineering, Central South University, Changsha 410083, China)
Abstract: The production technology of biodiesel from litsea cubeba kernel oil with solid acid-esterification and phase transfer catalyst-transesterification was studied. First, litsea cubeba kernel oil was esterified with methanol catalyzed by solid acids SO42-/ZrO2, and then the first reaction product was transesterified with methanol catalyzed by the phase transfer catalyst of hexadecyl-trimethyl-ammonium bromide (CTMAB)/NaOH. The results show that the optimal parameters of esterification are as follows: 4% of SO42-/ZrO2, molar ratio of methanol to litsea cubeba kernel oil 10?1, 68 ℃ of reaction temperature and 4 h of reaction time, the acid value decreases to 2.52 mg/g. Compared with the traditional acidic-catalyzed method, this method has the advantages of no acid proof equipment, easy to recycle catalyst and no acidic waste water emission. The optimal parameters of transesterification are as follows: 25 ℃ of reaction temperature, 0.5% of hexadecyl-trimethyl-ammonium bromide, 1% of NaOH, molar ratio of methanol to the oil 6?1 and 15 min of reaction time. The ester exchanging rate is 97.6%. This method adopts phase transfer catalyst and produces industry prospect, which has many advantages such as energy-saving and time-saving under room temperature.
Key words: litsea cubeba kernel oil; biodiesel; esterification; transesterification; phase transfer catalyst
生物柴油是矿物柴油很好的替代燃料,具有完全燃烧,CO排放少,对发动机有很好的润滑效果,无含硫化合物和其他特殊污染物的排放等[1-3]优点。采用可食用油为原料合成生物柴油,原料成本高[4],严重制约着生物柴油的产业化,因而,利用废料从中提取油酯,合成生物柴油具有重要的现实意义。山苍籽树学名为山鸡椒、山胡椒,属木姜子类落叶小乔木。目前,山苍籽表皮主要用来提取山苍籽香精油[5-6],其核仁作为废料被丢弃,造成资源浪费且污染环境。山苍籽核仁含油27%,主要为中短链饱和、不饱和脂肪酸甘油酯,外观黑色、黏稠、不透明,有难闻气味[7-8],是一种丰富的植物油资源。以山苍籽核仁油为原料合成生物柴油,其原材料来源广,成本低,既改善环境,又可实现资源的综合利用,具有很好的经济效益和社会效益。以山苍籽核仁油合成生物柴油的研究尚未见文献报道。Canakci等[9-10]发现当油中脂肪酸的含量超过3%时,酯交换反应不会发生。由于山苍籽核仁油酸值达34 mg/g,因而不适宜采用碱催化合成生物柴油。采用酸催化高酸值油制备生物柴油是一种典型的方法,但反应时间长,催化剂用量多,设备腐蚀严重,醇油比高[11]。在此,本文作者对山苍籽核仁油合成生物柴油进行研究,采用固体酸催化酯化-相转移催化酯交换反应合成生物柴油。
1 材料与方法
1.1 实验材料和仪器
山苍籽核仁油(酸值为46 mg/g,平均相对分子质量为710,密度为0.912 g/mL)来自湖南永州;甲醇,H3PO4,H2O2,KOH,活性白土及NaOH均为分析纯(湖南师范大学化学试剂厂生产);自制SO42-/ZrO2[12];CTMAB为分析纯(厦门先端科技有限公司生产)。实验仪器有:恒温磁力搅拌水浴器,旋转蒸发仪,离心机。
1.2 实验方法
1.2.1 山苍籽核仁油的预处理
采用高温水化脱胶[13]。加热山苍籽核仁油至70 ℃,并加入油重0.15%的H3PO4,搅拌30 min,然后升温至85 ℃,缓慢滴加质量浓度为1%的热NaOH水溶液,快速搅拌30 min,以防局部皂化,然后缓慢搅拌30 min使胶团沉降,保温静置6 h,析出胶质,冷却离心分离出胶质。将油脂在90 ℃下减压去除残余 水分。
采用化学法-吸附法脱色[14]。将上述脱胶油加热至60 ℃,并加入油重5%的H2O2,搅拌20 min,然后加入油重5%的活性白土,升温至80 ℃,搅拌20 min,保温静置30 min,离心分离白土,真空干燥。
1.2.2 酯化反应
250 mL三口烧瓶内依次加入山苍籽核仁油、甲醇和SO42-/ZrO2,并加入无水Na2SO4作为吸水剂,在恒温磁力搅拌器上加热,并回流反应一定时间后停止反应。采用旋转蒸发反应产物,并回收甲醇。将反应产物离心分离SO42-/ZrO2和Na2SO4,得到精制的山苍籽核仁油,并测定其酸价。
1.2.3 酯交换反应
取已精制的100 g山苍籽核仁油加入到250 mL三口烧瓶中,搅拌、水浴加热至设定温度后,加入相转移催化剂和NaOH-甲醇溶液,反应一定时间后蒸馏出多余甲醇,将滤液倒入分液漏斗中静置分层,上层为粗生物柴油,下层为甘油层。分离后的粗生物柴油经1.5倍体积的热水水洗2次,再用无水Na2SO4干燥得到生物柴油精制品。
1.3 分析方法
1.3.1 酸值测定
精确称取3~5 g样品于锥形瓶中,加入50 mL乙醚-乙醇中性混合液,震荡促使其溶解,然后,加入30 mL中性饱和食盐水,以1%酚酞为指示剂,用 0.100 0 mol/L的KOH标准液滴定至食盐水层变为微红色,且于0.5 min内不褪色为终点[15]。
1.3.2 生物柴油甲酯含量的测定

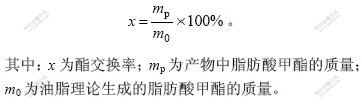

采用气相色谱分析产品中脂肪酸甲酯的含量。色谱条件如下:色谱柱为DB-1毛细管柱(长度×内径为30 m×0. 25 mm,柱内膜厚为0.25 μm),EI离子化检测器,进样口温度为280 ℃,检测器温度为280 ℃,分流比为50?1,采用程序升温,初始温度为100 ℃,保持5 min,然后,按4 ℃/min升温至300 ℃,保持 5 min;载气为He,流速1 mL/min。内标物为十一酸甲酯,用内标法定量测定脂肪酸甲酯含量。酸交换率按下式计算:
2 结果与分析
2.1 SO42-/ ZrO2催化酯化
2.1.1 反应时间对催化酯化反应的影响
以固体酸SO42-/ZrO2为催化剂,催化酯化精制后的山苍籽核仁油,反应时间对催化酯化反应的影响如图1所示。
从图1可知:增加反应时间有利于酸值下降。从反应开始到2 h这一阶段,反应迅速,酸值下降到7.1 mg/g;继续反应到4 h时,酸值降低缓慢,此时酸值降低到最低值2.52 mg/g;再延长反应时间,酸值已无明显变化。所以,选择反应时间4 h为宜。
图1 反应时间对酯化反应的影响
Fig.1 Effect of reaction time on esterification
2.1.2催化剂用量对催化酯化反应的影响
以固体酸SO42-/ZrO2为催化剂,催化酯化精制后的山苍籽核仁油,催化剂用量对催化酯化反应的影响如图2所示。
图2 催化剂SO42-/ZrO2用量对酯化反应的影响
Fig.2 Effect of amount of SO42-/ZrO2 on esterification
从图2可知:催化剂在整个反应中的作用是十分重要的,它可以大大降低酸值。随着催化剂用量的逐渐增加,酸值相应降低,当催化剂用量增加到4%时,反应4 h,酸值为2.5 mg/g,再继续增加催化剂用量,酸值下降不明显。因催化剂价格昂贵,应尽量控制其在反应中的用量。所以,选择催化剂的用量为4%。
2.1.3 醇油摩尔比对催化酯化反应的影响
醇油摩尔比对酯化反应的影响如图3所示。从图3可知:增加醇油摩尔比有利于酸值下降。当醇油摩尔比为10?1,反应4 h时,酸值降到最低值2.52 mg/g;再增加醇油摩尔比,酸值稍微有点升高。原因是:增加醇油摩尔比,醇的量也增加,推动反应向正方向进行;当醇油摩尔比过高时,稀释了催化剂,使酸值有所升高。因此,选择醇油摩尔比为10?1。
图3 醇油摩尔比对酯化反应的影响
Fig.3 Effect of molar ratio of methanol to oil on esterification
通过以上实验确定的SO42-/ZrO2催化酯化最佳工艺条件如下:油重4%的固酸催化剂SO42-/ ZrO2,反应时间为4 h,醇油摩尔比为10?1,反应温度为68 ℃。在以上最优工艺条件下进行3 次平行实验,原油酸值分别降至2.52,2.50,2.52 mg/g。
2.2 相转移催化剂催化酯交换
2.2.1 相转移催化剂的用量对反应的影响
因为相转移催化剂季铵盐(Q+X-)中的Q+具有亲油性,所以,季铵盐既能溶于甲醇相,又能溶于油相。当甲醇与Q+X-接触时,CH3O-与Q+X-中的X-进行负离子交换,生成H+X-和Q+CH3O-。Q+CH3O-对可以从甲醇相进入油相,然后Q+CH3O-与甘油酯发生亲核取代反应,生成脂肪酸甲酯,甘油基携带Q+进入甲醇相,与H+X-反应生成甘油和季铵盐,季铵盐又与甲醇进行负离子交换,从而完成相转移的催化循环。
十六烷基三甲基溴化铵用量对酯交换率的影响如图4所示。从图4可知,相转移催化剂的用量对酯交换率的影响很大。当CTMAB的用量从0.1%增大至0.5%时,酯交换率升高急剧,酯交换率达到97.3%。因CTMAB促进油醇两相互溶减少了传质阻力,加快了反应速度,继续增加相转移催化剂的用量至0.9%时,酯交换率变化不明显。所以,选择相转移催化剂的用量为油重的0.5%。
图4 十六烷基三甲基溴化铵用量对酯交换率的影响
Fig.4 Effect of amount of CTMAB on ester exchanging rate
2.2.2 催化剂NaOH的用量对反应的影响
催化剂NaOH的用量对酯交换率的影响如图5所示。从图5可知,当使用的碱量小于1%时,酯交换率随着碱量增加迅速上升,当继续增加碱量至1.2%
图5 催化剂NaOH的用量对酯交换率的影响
Fig.5 Effect of amount of NaOH on ester exchanging rate
时,酯交换率变化不明显,再继续增加碱量至1.4%时,酯交换率稍微下降。这主要是由于NaOH的用量太小,被游离的脂肪酸中和而起不到催化作用;增大碱量有利于酯交换率升高。因为在碱性条件下,有利于CH3O-的生成,NaOH的用量越多,CH3O-也越多,越有利于相转移催化剂携带它与甘油酯发生亲核取代反应,推动反应向正方向进行;当NaOH的用量太大时,体系中NaOH浓度过高易皂化,因此,酯交换率有所下降,且生成的皂易使体系乳化,使得生物柴油与甘油难于分离。所以,选择NaOH的用量为1%。
2.2.3 反应时间对反应的影响
反应时间对酯交换率的影响如图6所示。从图6可知,反应初始阶段,随着反应时间的延长,酯交换率明显上升,当反应到15 min时,酯交换率达到97.2%;继续延长反应时间至25 min时,酯交换率增加不明显。这是由于该反应是可逆反应,反应15 min时就基本达到平衡,因而,继续延长反应时间,酯交换率变化不大。所以,选择酯交换反应时间为15 min。
图6 反应时间对酯交换率的影响
Fig.6 Effect of reaction time on ester exchanging rate
2.2.4 反应温度对反应的影响
反应温度对酯交换率的影响如图7所示。从图7可知:随着反应温度的升高,酯交换率升高;当反应温度为25 ℃时,酯交换率达到97.4%;当反应温度为25~53 ℃时,酯交换率没有太大的变化;当反应温度为53~68 ℃时,酯交换率有所下降。这是因为当反应温度较低时,随着温度升高,反应物活性增大,反应速率增大,酯交换率也增大;继续升高反应温度,反应速率虽增大,皂化速率也增大,且甲醇更易挥发,体系甲醇量减少,酯交换率就稍降低。所以,选择反应温度为25 ℃。
图7 反应温度对酯交换率的影响
Fig.7 Effect of reaction temperature on ester exchanging rate
2.2.5 反应醇油摩尔比对反应的影响
醇油摩尔比对酯交换率的影响如图8所示。从图8可知,随着醇油摩尔比的增加,酯交换率升高;当醇油摩尔比增至6?1时,酯交换率迅速达到97.6%;继续增加醇油摩尔比,酯交换率升高缓慢。其原因 是:一方面醇油摩尔比升高有利于推动反应向正方向移动,提高酯交换率;另一方面,醇油摩尔比增加导致反应体系极性增加,反应速率减慢。所以,选择醇油摩尔比为6?1。
图8 醇油摩尔比对酯交换率的影响
Fig.8 Effect of molar ratio of methanol to oil on ester exchanging rate
3 结 论
a. 采用SO42-/ZrO2催化高酸值山苍籽核仁油降低酸值是可行的,与传统的浓H2SO4作催化剂相比不需水洗,不发生炭化,不腐蚀设备,且固体酸连续使用不易失活,再生操作简单。
b. 酯交换采用相转移催化剂CTMAB/NaOH作为催化剂,最优工艺条件如下:醇油摩尔比为6?1,反应温度为25 ℃,0.5%的CTMAB和1%的NaOH,反应时间为15 min。在此最优工艺条件下酯交换率为97.6%。采用相转移催化技术,反应在常温下即可进行,能耗大大降低,反应时间短,生产周期短,成本显著降低,具有广阔的产业化前景。
参考文献:
[1] Srivastava A, Prasad R. Triglycerides-based diesel fuels[J]. Renewable & Sustainable Energy Reviews, 2000, 4(2): 111-133.
[2] Marchetti J M, Miguel V U, Errazu A F. Possible methods for biodiesel production[J]. Renewable Sustainable Energy Reviews, 2007, 11(6): 1300-1311.
[3] Vicente G, Martinez M, Aracil J. Integrated biodiesel production: a comparison of different homogeneous catalysts systems[J]. Bioresource Technology, 2004, 92(3): 297-305.
[4] Haas M J, Scott K M, Marmer W N, Foglia T A. In situalkaline transesterification: an effective method for the production of fatty acid esters from vegetable oils[J]. J Am Oil Chem Soc, 2004, 81(1): 83-89.
[5] 杨兆娟, 周荣琪. 从山苍籽油中提取高纯柠檬醛[J]. 香料香精化妆品, 2002, 73(4): 13-16.
YANG Zhao-juan, ZHOU Rong-qi. Study on purifying high purity citral from lisea cubeba oil[J]. Flavour Fragrance Cosmetics, 2002, 73(4): 13-16.
[6] Choi E M, Hwang J K. Effects of methanolic extract and fractions from Litsea cubeba bark on the production of inflammatory mediators in RAW264.7 cells[J]. Fitoterapia, 2004, 75: 141-148.
[7] 袁先友, 陈铁壁, 黄火秀. 山苍子核仁油的提取及其应用[J]. 湖南科技学院学报, 2006, 27(11): 181-182.
YUAN Xian-you, CHEN Tie-bi, HUANG Huo-xiu. Extraction and utilization of litsea cubeba kernel oil[J]. Journal of Hunan University of Science and Engineering, 2006, 27(11): 181-182.
[8] 周文富. 山苍籽油的生产与核仁油的深分离[J]. 化学世界, 1993, 23(3): 135-138.
ZHOU Wen-fu. Production of litsea cubeba oil and deep separation of kernel oil[J]. Chemistry World, 1993, 23(3): 135-138.
[9] Canakci M, van Gerpan J. BD production via acid catalysis[J]. Trans Am Soc Agric Eng, 1999, 42(5): 1203-10.
[10] Canakci M, van Gerpan J. BD production from oils and fats with high free fatty acids[J]. Trans ASAE, 2001, 44(4): 1429-1436.
[11] Ramadhas A S, Jayaraj S, Muraleedharan C. BD production from high FFA rubber seed oil[J]. Fuel, 2005, 84(4): 335-340.
[12] 许建华, 黎先财, 李 萍. 水热法制备固体酸SO42-/ZrO2催化合成乙酸正丁酯[J]. 南昌大学学报: 工科版, 2007, 29(2): 106-109.
XU Jian-hua, LI Xian-cai, LI Ping. SO42-/ZrO2 solid acid catalyst was prepared by hydrothermal method and its application in the synthesis of N2butyl acetate[J]. Journal of Nanchang University: Engineering & Technology, 2007, 29(2): 106-109.
[13] 马传果. 油脂加工工艺与设备[M]. 北京: 化学工业出版社, 2003: 2-13.
MA Chuan-guo. Processing technics and equipment of grease[M]. Beijing: Chemical Industry Press, 2003: 2-13.
[14] 梁芳慧, 尹平河, 赵 玲, 等. 潲水油脱色工艺的研究[J]. 中国油脂, 2006, 31(2): 15-17.
LIANG Fang-hui, YIN Ping-he, ZHAO Ling, et al. Decoloration of swill oil[J]. China Oil, 2006, 31(2): 15-17.
[15] 宁正祥. 食品成分分析手册[M]. 北京: 中国轻工业出版社, 1998: 163-164.
NING Zheng-xiang. Food stuff ingredient analysis handbook[M]. Beijing: China Light Industry Press, 1998: 163-164.
__________________________
收稿日期:2008?11?20;修回日期:2009?03?10
基金项目:湖南省自然科学基金资助项目(06JJ4117);湖南省科技攻关计划项目(2008SK4032)
通信作者:钟世安(1972?),男,湖南益阳人,博士,副教授;从事天然产物开发与研究;E-mail: zhongshian@yahoo.com.cn
