诱导送风与辐射复合空调夏季运行特性及系统能效分析
来源期刊：中南大学学报(自然科学版)2021年第6期
论文作者：张小松 朱赤 徐国英 季建周
文章页码：1779 - 1789
关键词：辐射空调系统；诱导性能；热工性能；能效比
Key words：radiation air-conditioning system; inducement performance; thermal performance; energy efficiency ratio
摘 要：相比于对流型空调方式，辐射空调系统具有高舒适性和节能优势，但也存在易结露、负荷处理能力不足和启动慢等问题。为此，提出一种新型诱导送风与辐射复合空调末端，针对末端热工性能、防结露性能和启动性能等进行理论和实验研究。首先，建立其在夏季稳态工况下的末端热工性能仿真模型和系统能效评价模型，求解稳态工况下的辐射板平均温度和孔口送风温度等参数，通过实验验证模型的准确性；其次，研究不同风机风量下，末端诱导室内回风能力；最后，通过实验探究末端启动阶段特性。研究结果表明：单个末端一次风量在100~200 m3/h区间内增长时，诱导比从0.28增大到0.41，可减少风机风量22%~30%；空调末端运行1 h，辐射孔板温度及送风状态参数趋于稳定，辐射板温与附近空气露点温度之间温差先减小后增大，最终趋于稳定，约为2.5 ℃；风机送风量在0~500 m3/h范围内，末端供冷能力满足室内需求，辐射换热在总显热处理中可占43%以上。该系统通过减少送风量降低输运能耗，通过降低辐射孔板温度增大供冷量，末端能效比可达到65，相比于传统风机盘管与空调箱提升20%。
Abstract: Compared with convection air-conditioning system, radiation air-conditioning system has the advantages of high comfort and energy saving, but it has the disadvantages of condensation, load handling capacity and slow starting performance. A radiation-induced air supply integrated air-conditioning terminal (ac terminal) was put forward. Theoretical and experimental research was carried out to study the thermal performance, anti-condensation performance and start-up performance of the terminal. Thermal performance model and energy efficiency model of the system in summer were established to solve the average temperature of terminal and the supply air in steady conditions, and the accuracy of the model was verified by experiments. Secondly, influence of primary air volume on inducement performance was explored. Finally, the starting performance was explored through experiments. The results show that the induction ratio increases from 0.28 to 0.41 while the primary air volume of a terminal increases in the range of 100-200 m3/h, which can reduce the air volume of the fan by 22%-30%. The terminal is stable within 1 h, the difference between the terminal temperature and the air dew point temperature firstly decreases and then increases, and finally tends to be stable at 2.5 °C. The terminal cooling capacity meets the indoor demand while the air volume of the fan is in the range of 0-500 m3/h, and the radiation heat transfer accounts for more than 43% of the total sensible heat transfer. The system reduces the transport energy consumption by reducing the air supply, and increases the cooling capacity by reducing the terminal temperature. The energy efficiency ratio can reach 65, which is 20% higher than that of the traditional convection air-conditioning system.
朱赤，张小松，徐国英，季建周
(东南大学 能源与环境学院，江苏 南京，210096)
摘要：相比于对流型空调方式，辐射空调系统具有高舒适性和节能优势，但也存在易结露、负荷处理能力不足和启动慢等问题。为此，提出一种新型诱导送风与辐射复合空调末端，针对末端热工性能、防结露性能和启动性能等进行理论和实验研究。首先，建立其在夏季稳态工况下的末端热工性能仿真模型和系统能效评价模型，求解稳态工况下的辐射板平均温度和孔口送风温度等参数，通过实验验证模型的准确性；其次，研究不同风机风量下，末端诱导室内回风能力；最后，通过实验探究末端启动阶段特性。研究结果表明：单个末端一次风量在100~200 m3/h区间内增长时，诱导比从0.28增大到0.41，可减少风机风量22%~30%；空调末端运行1 h，辐射孔板温度及送风状态参数趋于稳定，辐射板温与附近空气露点温度之间温差先减小后增大，最终趋于稳定，约为2.5 ℃；风机送风量在0~500 m3/h范围内，末端供冷能力满足室内需求，辐射换热在总显热处理中可占43%以上。该系统通过减少送风量降低输运能耗，通过降低辐射孔板温度增大供冷量，末端能效比可达到65，相比于传统风机盘管与空调箱提升20%。
关键词：辐射空调系统；诱导性能；热工性能；能效比
中图分类号：TU831 文献标志码：A 开放科学(资源服务)标识码(OSID)
文章编号：1672-7207（2021）06-1779-10
ZHU Chi, ZHANG Xiaosong, XU Guoying, JI Jianzhou
(School of Energy and Environment, Southeast University, Nanjing 210096, China)
Abstract: Compared with convection air-conditioning system, radiation air-conditioning system has the advantages of high comfort and energy saving, but it has the disadvantages of condensation, load handling capacity and slow starting performance. A radiation-induced air supply integrated air-conditioning terminal (ac terminal) was put forward. Theoretical and experimental research was carried out to study the thermal performance, anti-condensation performance and start-up performance of the terminal. Thermal performance model and energy efficiency model of the system in summer were established to solve the average temperature of terminal and the supply air in steady conditions, and the accuracy of the model was verified by experiments. Secondly, influence of primary air volume on inducement performance was explored. Finally, the starting performance was explored through experiments. The results show that the induction ratio increases from 0.28 to 0.41 while the primary air volume of a terminal increases in the range of 100-200 m3/h, which can reduce the air volume of the fan by 22%-30%. The terminal is stable within 1 h, the difference between the terminal temperature and the air dew point temperature firstly decreases and then increases, and finally tends to be stable at 2.5 °C. The terminal cooling capacity meets the indoor demand while the air volume of the fan is in the range of 0-500 m3/h, and the radiation heat transfer accounts for more than 43% of the total sensible heat transfer. The system reduces the transport energy consumption by reducing the air supply, and increases the cooling capacity by reducing the terminal temperature. The energy efficiency ratio can reach 65, which is 20% higher than that of the traditional convection air-conditioning system.
Key words: radiation air-conditioning system; inducement performance; thermal performance; energy efficiency ratio
随着社会对建筑节能及室内热舒适性要求的提高，研究新型空调系统显得尤为重要。常规对流型空调末端以空气对流的方式与室内环境进行热湿交换，存在吹风感强、能耗高、再热浪费和空气品质低等问题。20世纪70年代，欧洲兴起辐射供冷空调系统，通过辐射进行热交换的份额在50%以上[1]。在热舒适性相同的情况下，空气设定温度较常规空调高2 ℃[2]，具有高热舒适性、低噪和高能效比。但辐射吊顶表面的温度一般要高于20 ℃，才不会产生结露风险，对其辐射换热能力有一定限制[3-6]。
针对以上问题，国内外学者展开了相关研究。张泽宾[6]对贴附射流复合顶板辐射供冷空调系统进行了FLUENT模拟和实验研究，发现顶板温度变化范围应在19~22 ℃，并采用满足换气次数要求的送风速度，较好地满足室内热舒适需求，且有利于节能；王昊斌等[7]建立主动式冷梁工作模型，并与实验值进行对比，发现模型具有一定准确性，冷梁诱导风量受喷嘴结构参数影响，诱导比在1.92~2.92之间；龚光彩等[8-9]建立空气载能辐射空调稳态传热模型和混合通风协同运行模型，研究热工性能和运行特性，发现稳态和非稳态工况中辐射孔板下表面分别存在厚度为12 cm和6～8 cm的具有良好防结露效果的低温近壁边界区；司强[10]设计了一种辐射诱导送风一体化末端，分析了一次风温度和送风速度对室内热舒适性的影响。
本文提出一种新型诱导送风与辐射复合空调末端，建立复合末端的热工性能仿真模型和系统能效模型，分析复合末端在夏季供冷时的诱导性能、运行性能和末端能效。
1 系统介绍
图1所示为诱导送风与辐射复合空调系统夏季工作示意图，图2所示为诱导送风与辐射复合末端示意图。辐射板面由铝合金制成，板面上开凿一定数量的孔隙，面板两侧为诱导回风口。系统采用高低温冷源对空气侧和水侧换热。空气在表冷器中被低温冷冻水处理，经风机送入末端后进入静压室，从诱导喷口流出时产生负压，诱导两侧室内回风混合后进入混合室，在混合室中与混合室内表面、换热盘管、辐射板上表面换热，最终经辐射板孔口送入室内。辐射板受混合风与换热盘管的综合影响，以辐射形式与人体、室内设备和墙体围护结构表面进行热量交换。
通过以上“空气-水”模式的耦合运行，由辐射换热处理大部分显热负荷，对流换热处理少量显热负荷及全部湿负荷，实现对室内环境的独立热湿处理。

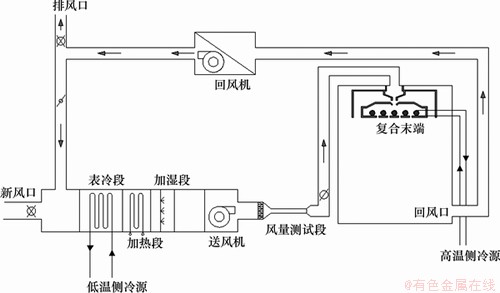

图1 诱导送风与辐射复合空调系统运行原理图
Fig. 1 Schematic diagram of radiation-induced air supply integrated air-conditioning system

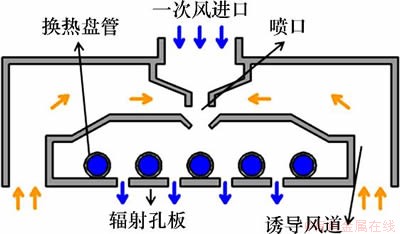

图2 诱导送风与辐射复合末端运行原理图
Fig. 2 Schematic diagram of radiation-induced air supply integrated air-conditioning terminal
2 数学模型
2.1 表冷器
表面平均温度法基于以下3个假设[11]：
1) 忽略金属材料和水膜的热阻，认为换热器内表面和外表面的平均温度相等；
2) 忽略断面参数分布的不均匀性，即换热器外表面附近空气的平均比焓为表面平均温度对应的饱和湿空气的比焓；
3) 传热过程中没有向外界散失热量。
对于空气侧，驱动传热的动力为主流空气与换热器外表面饱和空气的焓差：
式中：
对于水侧，驱动传热的动力为盘管表面平均温度与冷水主流温度之间的温差：
式中：
空气侧失去热量应等于水侧得到的热量，联立式(1)和(2)可求解空气经表冷器换热后的状态参数。
2.2 复合末端
当复合末端处于稳态时，辐射板处于与混合室内空气的对流换热、与混合室内壁的辐射换热、与板上换热盘管的导热、与室内空气的对流换热以及与室内综合表面的辐射换热的平衡[12-13]。
对于采用孔板送风形式的辐射板面的计算模型ASHRAE采用JEONG等[14-15]用于计算混合对流换热量部分的模型：
式中：
辐射孔板与混合室空气对流换热为
式中：
辐射孔板与室内空气对流换热为
式中：
考虑到稳定工况下，混合室内换热均匀，可认为混合室内表面温度等于混合室内风温，辐射孔板与混合室内表面辐射换热：
式中：
辐射孔板与室内综合表面辐射换热：
式中：
铜管与板面的换热可近似看作肋片传热，考虑高温侧冷冻水供冷量大且稳态工况时换热充分，以肋基温度作为肋片平均温度，计算铜管与辐射孔板单位长度导热换热：
式中：
式中：
式中：
式中：
铜管与辐射孔板单位面积导热换热为
式中：
联立(4)~(7)和(12)，迭代解得辐射板表面平均温度。
2.3 诱导器阻力
诱导器阻力由局部阻力、位压头损失和动压头损失组成：
式中：
2.4 风机与泵
考虑诱导器对风机压力的影响，有
式中：
考虑辐射孔板上换热盘管对水泵扬程的影响，有
式中：
2.5 系统性能指标
辐射孔板辐射供冷量体现为板面与室内空气、室内综合表面的换热：
式中：
送风处理显热，有
式中：
送风处理湿负荷(潜热负荷)：
式中：
式中：
定义复合末端供冷量与末端输运能耗的比值为末端能效比，供冷量包括辐射孔板对室内供冷量与对流送风对室内供冷量，末端输运能耗包括风机能耗与辐射侧供水水泵能耗：
式中：
3 实验测试
3.1 诱导性能测试
3.1.1 末端阻力
图3所示为风量及阻力测试方法。由图3(a)可见：在末端入口管道安装皮托管和差压流量计，通过测量全压与静压，计算通过截面风速和流量。在喷口后设截面测量静压，计算末端前后静压差得到末端阻力。

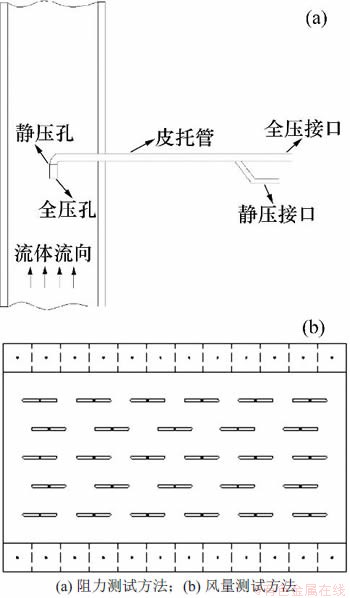

图3 风量及阻力测试方法
Fig. 3 Method of testing air volume and resistance
3.1.2 一次风量/诱导风量
单个辐射板长×宽为1.2 m×1.0 m，其中送风口28个(0.023 m2)。两侧各有长×宽为1.2 m×0.1 m的水平回风口，对其划分为12个区域，如图3(b)所示，测量区域共52个。诱导风量通过测量24个回风区域中心风速并加权面积计算得到。一次风量有2种测量方法。
1) 间接法。测量28个孔口中心风速，通过加权面积计算最终送风量，与实测诱导风量作差值得到。
2) 直接法。通过末端入口管道差压流量计实测动压换算得到。相关数据采集方法如表(1)所示。

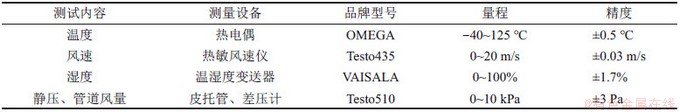

表1 系统性能实验系统数据采集方法
Table 1 Data acquisition method of the system
表2所示为实验测试风量及阻力。由表2可见：直接法与间接法测得一次风量数值相近，取平均值作为测量值。随着一次风量增大，诱导比增加，趋势逐渐变缓，当一次风量达200 m3/h时，诱导比为0.41，一次风量减少30%。实测值与模拟值基本吻合，误差小于9%，主要有以下原因：

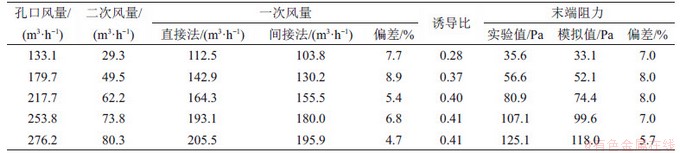

表2 实验测试风量及阻力
Table 2 Measurement of air flow and resistance
1) 在模拟计算末端阻力时，为简化计算，忽略了辐射孔板阻力和回风通道阻力；
2) 末端阻力较小，受实验条件限制，未选用更高精度测量仪器。
紊流系数
射流主体段流量[16-17]：
式中：

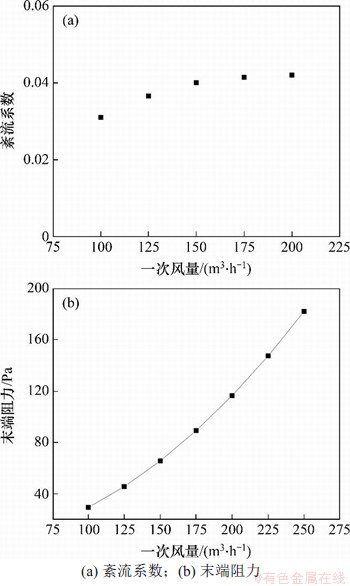

本文将表2中实验值代入式(21)，得到一次风量对紊流系数和末端阻力的影响如图(4)所示。由图4可见：在一次风量100~200 m3/h范围内，紊流系数
上述分析验证了由于诱导器内部送风风速较大，射流处于阻力平方区的特点，末端阻力与一次风量的平方呈正比，阻抗为0.003 1 kg/m7。在末端辐射孔板与诱导回风通道内，由于流速较小，阻力损失与一次风量呈正比。
图4 一次风量对紊流系数和末端阻力的影响
Fig. 4 Influence of primary air volume on turbulence coefficient and terminal resistance
3.2 运行性能

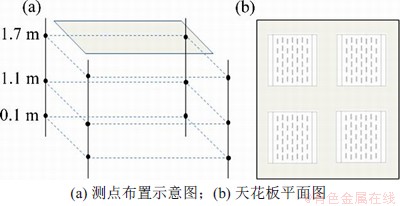

对于房间内存在温度分层的空调系统，为保证室内人员的舒适性要求[18-19]，需要对2.0 m以下工作区内人员的头部和脚踝处的温度加以控制。其中脚踝和头部的高度分别为0.1 m和1.7 m，人员坐下时头部的高度一般为1.1 m。实验室安装了4根直杆(如图5所示)，每根设置高度分别为0.1，1.1和1.7 m的测点，测量各工况下实验室内竖直和水平温度分布，并对围护结构的壁面温度设测点进行测量，在末端板面布置板温测点和送风状态测点。
图5 测点布置
Fig. 5 Arrangement of measuring point
使用双冷源蒸发制冷机组制取高温冷冻水(14 ℃，0.70 kg/s)，低温冷冻水(7 ℃，0.35 kg/s)。室内共有4台末端同时运行，调节一次总风量在400~800 m3/h范围变化。当天实测室外工况如下：干球温度为31 ℃，相对湿度为71%。室内设计参数如下：干球温度为27 ℃，相对湿度为60%。采用4台加热器(同时开启时功率为4.8 kW)、1台加湿器(2 kg/h)模拟室内负荷。

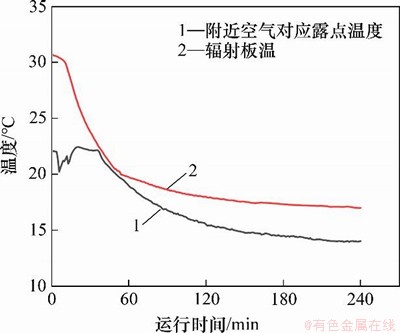

图6所示为启动阶段辐射板温与附近空气对应露点温度变化特性。定义运行裕量温差为辐射板平均温度高于辐射板附近孔口送风对应露点温度的差值。运行裕量温差越大，防结露性能越高。
图6 启动阶段辐射板温与附近空气对应露点温度变化
Fig. 6 Change of board temperature and dew point temperature of nearby air during start-up process
在启动40~60 min时，两者逐渐接近，存在结露风险。一次风量越小，送风速度越低，系统在性能上更接近传统辐射空调末端，送风对应露点温度升高；一次风温度越高，空气中含湿量增大，送风对应露点温度升高。因此，在启动阶段可以通过增大一次风量和降低一次风温度的方法，降低结露风险，也符合快速启动的运行策略。末端在60 min内趋于稳定，辐射板温稳定为17.3 ℃左右，附近空气对应露点温度约为14.8 ℃，运行裕量温差保持在2.5 ℃。传统辐射空调室内设计干球温度为27 ℃，相对湿度为60%，对应露点温度为18.6 ℃。综上，该末端可降低板面附近空气露点温度约3.8 ℃，辐射板设计温度可由20 ℃降低至低于18 ℃。
记录稳定后的辐射板面温度及送风孔口温度如图7所示。由于实际工况中送水管路及末端壁面存在冷量损失，辐射板面实测温度高于模拟温度约为1 ℃。辐射板温度主要受高温冷冻水影响，受一次风量增大的影响而呈现小幅上升趋势。孔口送风干球温度随着一次风量增大而上升，且

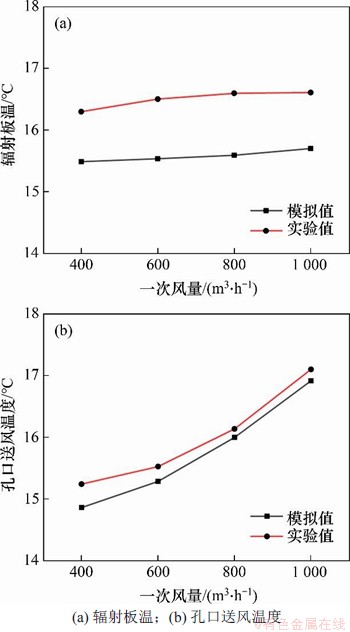

图7 一次风量对辐射板温和孔口送风温度的影响
Fig. 7 Influence of primary air volume on board temperature and outlet air temperature
图8所示为不同一次风量工况下，复合末端显热处理中辐射与对流占比。由图8可见：随着一次风量增大，送风对辐射板降温，辐射供冷量有一定提升；在小风量运行时(0~500 m3/h)，辐射换热在总显热处理中可占43%以上，显热供冷量可达4.5 kW，在提高辐射换热比例的同时，满足了室内供冷需求。

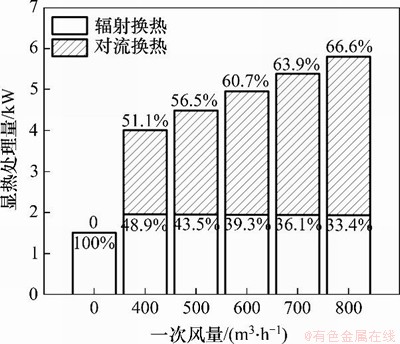

图8 复合末端显热处理中辐射与对流占比
Fig. 8 Proportion of radiation and convection in sensible heat treatment
3.3 末端能效
实验系统中，末端装置和输运管网等都与常规空调有一定区别。为方便对比，将末端阻力无因次化，定义末端阻力与空调系统总阻力的比值为末端阻力占比。高温冷冻水温度为14 ℃，流量为0.7 kg/s；低温冷冻水温度为7 ℃，流量为0.35 kg/s；新风量恒为200 m3/h，风机风量分别为400，500，600，700，800，900和1 000 m3/h。
空调系统总阻力主要由管道沿程及局部阻力、空调箱阻力和末端阻力3部分组成。其中，管道沿程及局部阻力、末端阻力与输运风量有关；空调箱阻力主要由换热器和过滤器等恒定阻力元件构成，在本实验系统中为200 Pa。设定管道长度分别为10，15和20 m，分析末端能效比与末端阻力占比的关系。

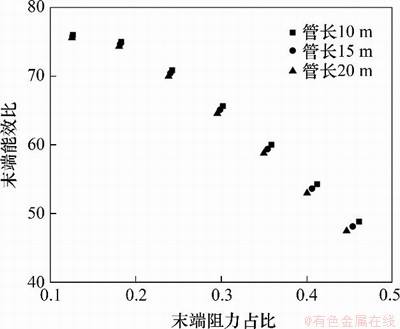

图9所示为末端阻力占管网总阻力对末端能效比的影响。从图9可知：在10~20 m范围内，管道长度对管道沿程及局部阻力影响较小，可以忽略。随着末端阻力占比增加，末端能效比不断降低。
图9 末端阻力占管网总阻力对末端能效比的影响
Fig. 9 Influence of resistance ratio on energy efficiency ratio
基于管道长度对阻力影响较小，选取管道长度为15 m，分析不同风量下，不同形式阻力在空调管网中占比，如图10所示。从图10可见：当风机风量在400~1 000 m3/h范围内增大时，末端阻力从30 Pa升至近200 Pa，即大风量运行时，喷口处产生的阻力较大，末端阻力最高占空调系统总阻力的45%。对于诱导送风与辐射复合空调系统，系统只需在启动时或有高供冷需求时短时间内开启大风量工作模式，正常运行时，风机风量通常稳定在400~700 m3/h，即末端阻力一般占总阻力的10%~30%，对应图9，末端能效比可达到65以上。表3所示为典型厂家风机盘管系统在不同风量下的制冷量、风机功率和额定末端能效比，在383~1 000 m3/h范围内，额定能效比为33~49。综上可见，诱导送风与辐射复合空调系统可提升末端能效比20%以上。

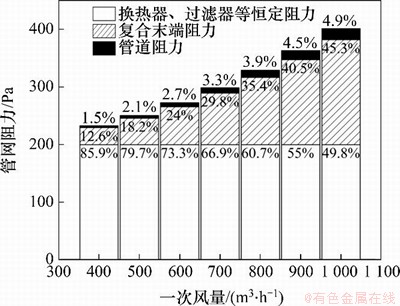

图10 不同形式阻力在空调管网中占比
Fig. 10 Proportion of different forms of resistance in air conditioning system

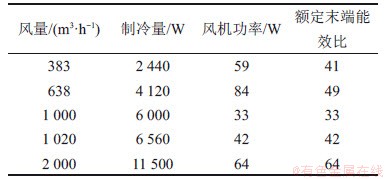

表3 典型厂家风机盘管系统参数[20]
Table 3 Fan coil system parameters of typical manufacturers
4 结论
1) 在舒适性方面，诱导送风与辐射复合空调末端可灵活调节一次风量，改变辐射/对流换热比例，辐射换热占比超过40%。采用空气-水混合供冷的方式，可解决传统辐射空调铺设面积大、夏季供冷能力不足的问题。
2) 在预防结露特性方面，孔口送风方式显著提升辐射板供冷时的预防结露性能，可降低露点温度3.8 ℃，从而实现辐射板设计温度降低至18 ℃以下。
3) 在节能性方面，诱导送风与辐射复合空调通过装置诱导器，减少风机送风量20%以上。末端使用的诱导喷口不同于常见工业用诱导器，诱导比约为0.4，对末端阻力影响较小，末端能效比达65以上，相比于现有市场的风机盘管系统在能效利用方面具有较大优势。
4) 在夏季供冷的情况下，诱导送风与辐射复合空调末端具有更高的热舒适性和节能性，一体化的设计节约了室内活动空间，具有广阔应用前景。
参考文献：
[1] ANDRES-CHICOTE M, TEJERO-GONZALEZ A, VELASCO-GOMEZ E, et al. Experimental study on the cooling capacity of a radiant cooled ceiling system[J]. Energy and Buildings, 2012, 54: 207-214.
[2] 高松, 赵民, 李扬, 等. 辐射供冷空调系统下的人体热舒适性研究[J]. 西安交通大学学报, 2017, 51(9): 98-105.
GAO Song, ZHAO Min, LI Yang, et al. Investigation on human body thermal comfort under radiative cooling air conditioning system[J]. Journal of Xi'an Jiaotong University, 2017, 51(9): 98-105.
[3] 袁旭东, 张秀平, 贾磊, 等. 辐射+送风组合末端供冷结露特性研究[J]. 流体机械, 2018, 46(1): 78-82.
YUAN Xudong, ZHANG Xiuping, JIA Lei, et al. Research on moisture condensation characteristics of combination of air supply and radiation terminal[J]. Fluid Machinery, 2018, 46(1): 78-82.
[4] 赵忠超, 云龙, 訾新立, 等. 辐射供冷与贴附射流复合空调系统室内空气品质研究[J]. 流体机械, 2015, 43(2): 70-74.
ZHAO Zhongchao, YUN Long, ZI Xinli, et al. Research on indoor air quality of radiant cooling combined with wall-attached-jet system[J]. Fluid Machinery, 2015, 43(2): 70-74.
[5] MOSA M, MALLEY-ERNEWEIN A. Constructal design applications in buildings: Radiant cooling panels and thermochemical energy storage[J]. Heat Transfer, 2020, 49(7): 3981-3996.
[6] 张泽宾. 顶板辐射供冷耦合贴附射流的复合空调房间的数值模拟研究[D]. 郑州: 华北水利水电大学, 2018: 20-22.
ZHANG Zebin. Numerical simulation study of composite air-conditioned room with radiant cooling and coupled attached jet[D]. Zhengzhou: North China University of Water Resources and Electric Power, 2018: 20-22.
[7] 王昊斌, 田喆, 袁德奎, 等. 主动式冷梁热工性能仿真模型及实验验证[J]. 土木建筑与环境工程, 2015, 37(6): 128-133.
WANG Haobin, TIAN Zhe, YUAN Dekui, et al. Simulation model of active chilled beams thermal performance and experimental verification[J]. Journal of Civil, Architectural & Environmental Engineering, 2015, 37(6): 128-133.
[8] 龚光彩, 刘隽薇, 彭佩, 等. 复合式空气载能辐射空调供暖性能试验研究[J]. 湖南大学学报(自然科学版), 2020, 47(9): 149-157.
GONG Guangcai, LIU Juanwei, PENG Pei, et al. Experimental research on heating performance of composite air carry energy radiant air-conditioning[J]. Journal of Hunan University(Natural Sciences), 2020, 47(9): 149-157.
[9] 龚光彩, 刘佳. 空气载能辐射空调混合通风协同运行研究[J]. 湖南大学学报(自然科学版), 2019, 46(5): 148-156.
GONG Guangcai, LIU Jia. Research on synergistic operation of mixing ventilation for air carrying energy radiant air-conditioning system[J]. Journal of Hunan University (Natural Sciences), 2019, 46(5): 148-156.
[10] 司强. 辐射诱导送风一体化末端空调系统性能研究[D]. 南京: 东南大学, 2018: 11-14.
SI Qiang. Research on operating characteristics and performance of radiation-induced air supply integrated air-conditioning system[D]. Nanjing: Southeast University, 2018: 11-14.
[11] 冯梦怡. 全工况空气处理机组模型分析[D]. 上海: 上海交通大学, 2017: 6-10.
FENG Mengyi. Modeling analysis of air handling units in full condition[D]. Shanghai: Shanghai Jiaotong University, 2017: 6-10.
[12] 马玉奇, 刘学来, 李永安, 等. 冷却顶板空调系统热工参数分析[J]. 山东建筑大学学报, 2007, 22(5): 425-429.
Ma Yuqi, Liu Xuelai, LI Yongan, et al. Thermal parameters analysis of ceiling radiant panel air conditioning system[J]. Journal of Shandong Jianzhu University, 2007, 22(5): 425-429.
[13] 饶丹琳. 毛细管顶板辐射空调系统性能与适用性研究[D]. 武汉: 华中科技大学, 2017: 11-15.
RAO Danlin. Research on performance and applicability of capillary ceiling radiant air conditioning system[D]. Wuhan: Huazhong University of Science and Technology, 2017: 11-15.
[14] JEONG J W, MUMMA S A. Practical cooling capacity estimation model for a suspended metal ceiling radiant cooling panel[J]. Building and Environment, 2007, 42(9): 3176-3185.
[15] JEONG J W, MUMMA S A. Ceiling radiant cooling panel capacity enhanced by mixed convection in mechanically ventilated spaces[J]. Applied Thermal Engineering, 2003, 23(18): 2293-2306.
[16] 董志勇. 射流力学[M]. 北京: 科学出版社, 2005: 28-30.
DONG Zhiyong. Jet mechanics[M]. Beijing: China Science Publishing, 2005: 28-30.
[17] 刘沛清. 自由紊动射流理论[M]. 北京: 北京航空航天大学出版社, 2008: 35-50.
LIU Peiqing. Free turbulent jet theory[M]. Beijing: Beijing University of Aeronautics and Astronautics Press, 2008: 35-50.
[18] 陈孚江, 卢旺, 陈梦梦, 等. 基于纤维空气分布系统的置换通风的热舒适性研究[J]. 流体机械, 2018, 46(8): 32-35.
CHEN Fujiang, LU Wang, CHEN Mengmeng, et al. Research on thermal comfort of displacement ventilation induced by fabric air dispersion system[J]. Fluid Machinery, 2018, 46(8): 32-35.
[19] 任辉. 西安地区住宅建筑室内人体热舒适性测试研究[D]. 西安: 西安建筑科技大学, 2018: 25-28.
REN Hui. Study of Indoor Thermal Comfort of Residential Buildings in Xi'an[D]. Xi'an: Xi'an University of Architecture and Technology, 2018: 25-28.
[20] 韩铮, 朱颖心. 不同风系统末端装置的能效比比较[J]. 暖通空调, 2009, 39(2): 73-76.
HAN Zheng, ZHU Yingxin. Comparison of EERt between different terminal devices of air systems[J]. Heating Ventilating & Air Conditioning, 2009, 39(2): 73-76.
