文章编号：1004-0609(2011)09-2277-08

赤泥-磷复合颗粒用于矿区污土中

铅化学固定的效应分析

罗惠莉^{1, 2}, 黄圣生¹, 罗 琳², 刘 艳², 魏建宏²

(1. 中南大学 资源加工与生物工程学院，长沙 410083；2. 湖南农业大学 资源环境学院，长沙 410128)

摘  要：以赤泥废料制备含磷赤泥基颗粒作为铅污染土壤修复材料。通过栽种韭菜进行盆栽试验，于第1、5、10、20、30天取土样。通过五步法连续提取并测定土样中不同形态铅的含量。观测韭菜生长情况并测定生长30d韭菜中的铅含量。以残渣态铅含量增加和其他形态铅减少来确定修复效果，分析土壤中铅的化学形态转化的促进和固定效应以及对韭菜吸收铅的抑制影响。结果表明：含磷赤泥颗粒可缓解赤泥强碱性对土壤pH值的影响，添加5%含磷3.40%的赤泥颗粒时，在修复期内，土壤pH值与空白样品的pH值持平。同时赤泥对磷有固持作用，有利于减少可溶磷流失。随赤泥颗粒中磷含量增加，对铅的修复效果显著。施加5%含磷6.80%的赤泥颗粒时，残渣态铅增加达81.26%，有机结合态、铁锰氧化态和碳酸盐态铅分别减少78.74%、85.62%和73.46%。适量施用含磷1.70%的赤泥颗粒可在保证植株正常生长情况下有效抑制对土壤中铅的吸收，铝的吸收抑制率为68.05%。

关键词：赤泥；土壤；铅锌；修复

中图分类号:X758　　     文献标志码：A

Effect of chemical fixation of Pb in mine contaminated soil using red mud-phosphorus composition particles

Luo Hui-li^{1, 2}, Huang Sheng-sheng¹, Luo Lin², Liu Yan², WEI Jian-hong²

(1. School of Resources Processing and Biological, Central South University, Changsha 410012, China;

2. College of Resources and Environment, Hunan Agricultural University, Changsha 410128, China)

Abstract: The red mud composite particles made up of red-mud (waste of alumina refinery) and phosphate were applied as remediation materials in Pb pollute soil. The leeks were planted for pot experiments and sampled at 1, 5, 10, 20 and 30d during the restoration. Through the five-step sequential extracting, the different phases of lead were extracted and determined. The growth of leeks was observed in 30 days and the content of lead in leeks were tested. The effect of remediation was evaluated by the increase of residue phase lead and the decrease of other phases. The promotion of chemical fixation and absorption inhibition were analyzed. The results show that the red mud-phosphate particles can relieve the increase of soil pH value caused by strong alkaline from red mud. After 5% particles containing 3.40% phosphorus are applied, the pH values of the soil samples remained unchanged to the control. And the particles have the effect of phosphate repository and the loss of water soluble phosphate is reduced. With phosphate content in particles increasing, the remediation effect of lead is significantly. When adding 5% composite particles containing 3.40 phosphorus, the largest increase ratio of residual Pb is 81.26% and the decreases of carbonate phase, iron-manganese oxide phase and organic phase are 78.74%，85.62% and 73.46%, respectively. Using the composite particles containing 1.70% phosphorus, the absorption of lead is effectively inhibited as the rate is 68.05% in the base of better vegetating.

Key words: red mud; soil; lead; remediation

我国铅锌矿区及周边土壤污染较重，因植物受害易造成农作物减产和食品安全等问题，其修复治理的紧迫性日益突出。重金属的积累能力和生物毒性不仅与总量有关，更大程度上取决于重金属的不同化学形态和生物有效性^[1-2]。原位化学固定是目前研究较多的修复方法之一，通过向土壤投加改良剂对其中重金属物质进行固定化和稳定化以降低毒害^[3]。将赤泥作为重金属污染土壤的钝化剂^[4]是近年来才提出的，如王立群等^[5]的研究表明赤泥可显著降低可交换态Cd的量，郝晓伟等^[6]通过土壤添加培养实验发现赤泥是土壤铅锌钝化的潜力添加剂，但研究表明赤泥对重金属钝化的时间效应不显著。BERTOCCHI等^[7]对赤泥和粉煤灰用于尾矿中As、Cd、Cu、Pb和Zn的吸附研究表明，赤泥在低pH下效果更好。LEE等^[8]采用不同的添加剂对Cd、Pb和Zn的原位固定修复进行了研究，发现赤泥对生菜吸收的重金属含量的降低最为有效。多数研究均认为赤泥能减少金属的溶度和生物利用度^[9-10]，可作为重金属污染土壤的吸附剂^[11-13]。将磷酸盐用来降低土壤铅毒害的研究也较多，部分学者指出施加磷盐降低了根系吸收累积重金属Pb的含  量^[14]。而单纯利用磷酸盐修复重金属污染土壤时由于其较高的施用量可能会造成磷的积聚，因而应与石灰物质等配合施用^[15]。应用于土壤修复时，降低游离碱快速释放造成pH迅速提高对植被和土壤微生物的危害也是当前研究中亟待解决的问题。

目前，赤泥用于污染治理和生态修复基本直接利用赤泥堆渣，但因为赤泥溶出液碱性强，使其用量和施用效果受限。本研究在促进赤泥部分水化胶凝制备赤泥基颗粒后，将其用于污土中铅锌钝化修复与直接施用赤泥原料粉对比已取得较好效果的基础上，进一步结合可溶磷酸盐，制成疏松多孔的赤泥-磷复合颗粒。将该复合颗粒用于湖南桃林铅锌矿区污染土壤中铅的修复，通过减缓赤泥中OH^-的释放以及联合磷酸盐对重金属的固定作用，促使陈化的污染土壤中重金属铅的化学形态转化和生物吸收钝化更为显著。同时在延缓磷释放和降低了赤泥对土壤pH的影响方面进行有益探索。通过将赤泥材料改良后用于土壤重金属污染修复，为赤泥废渣的资源化利用开辟新的道路。

1  实验

1.1  材料

1.1.1供试土壤和赤泥原料

供试污染土壤：取自湖南益阳桃林铅锌矿区，砂壤质土，过2.00 mm筛自然晾干备用。按水土质量比5:1测定 pH值为7.46。赤泥原料：采用郑州铝厂拜耳-烧结联合法新鲜赤泥作为原料，粉磨后过0.15 mm筛，密封保存备用。经测定 pH值为12.35。

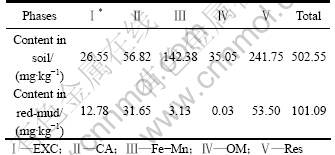

表1  原料中铅含量及形态分布

Table 1  Content and composition of lead in materials

供试矿区污染土壤中铅含量超过土壤环境质量二级标准^[16]，为标准值的1.67倍。赤泥原料中铅含量虽然较高，但对于铅污染较重(5×10^-4 以上)的土壤，施用量不超过5%时背景值提高1%左右。

供试污土和赤泥原料中铅的主要形态均为残渣态，分别为49.12%和52.93%。这些原料样在自然条件下经长时间转化，各化学形态的铅含量接近迁移转化平衡，可直接被生物吸收的离子态铅少，但可进一步转化的前3种形态铅的总量仍占50%左右。

1.1.2其他材料

胶凝外加剂：水泥G，石膏C(均为市售商品)，过0.15 mm筛，密封保存备用。

表面活性剂：OP，磷酸二氢钾，均为分析纯。

试验中所使用水为去离子水。

1.2  设备和仪器

颗粒机(湖南中诚制药公司BY300)，原子吸收光谱仪(瓦里安公司AA240FS)，酸度计(上海雷磁pHs-3c型)，微电泳仪(上海中晨JS94H型)，紫外分光光度计(天津拓普公司721型)，扫描电镜SEM(FEI Quanta-200)，X射线衍射仪(Rigaku D/Max 2550)。

1.3  实验方法

1.3.1颗粒制备

在胶凝性能研究基础上按照水灰比0.5，外加剂各5%，表面活性剂0.1%的混合料配比，磷占颗粒的比：0、0.85%、1.70%、3.40%和6.80%(对应颗粒记为P1~P5)。采用转鼓制粒机制备0.25~0.85 mm赤泥包覆磷盐颗粒，晾干后密封保存备用。

1.3.2颗粒中可溶磷释放量检测

取制备好的含磷赤泥基颗粒各2 g于烧杯中，加入50 mL去离子水，按1 h、1 d、5 d、10 d、20 d和30 d与取土样对应时期取水样。按GB11893—89钼酸铵分光光度法^[17]测定溶出磷。

1.3.3铅污土修复

称取每份200 g矿区污染土，根据本课题以往赤泥颗粒施用量试验结果，向污土中分别加入5%各复合赤泥颗粒，按土壤50%含水率加入去离子水混合均匀，培养期30 d，从第5天开始每2天浇20 mL去离子水。每个处理3次重复，同时做污土空白对照。

1.3.4土样与植株取样分析方法

加入赤泥基颗粒后第1、5、10、20和30 d分别取土样，按w型五点法在垂直面取土，盆栽试验中避开植物根系取土。土样风干后按照下表Tessier五步提取法^[18]连续提取，按土壤环境质量标准^[18]中测定方法进火焰原子吸收分光光度计测定不同形态铅。

于生长30 d后剪下长出部分，50 ℃下烘干到质量恒定，采用HNO₃+HClO₄消解(V(HNO₃): V(HClO₄)=4:1)，消解液定容后，进火焰原子吸收分光光度计测定铅含量。

按照土壤分析方法以土水质量比为1：5测定各土样和颗粒的pH值，并取上清液测定ζ电位。

所有检测数据均为3个平行的平均值。

2  结果与讨论

2.1  赤泥-磷复合颗粒中可溶磷释放与阻留

对颗粒P1和P5的微观结构进行检测，其SEM像如图1和2所示。对两种颗粒进行X射线衍射分析，其XRD谱如图3和4所示。

定性比较两种颗粒的XRD分析结果，发现P5颗粒中存在包括磷酸钙、磷酸钾盐矿物相，同时原赤泥颗粒P1中主要的碳酸钙盐和硫酸钙盐的形成受到一定的影响。对比图1和2可知，通过水化胶凝过程将赤泥粉末制成细小松散颗粒剂后，使其具有较多细小孔隙，保留了赤泥吸附表面特性。同时将部分OH^-固定在晶格结构及层间，减缓了所含游离OH^-的释放速率，有利于对重金属持续钝化。加入磷酸盐后，赤泥部分水化后形成的板片状结晶更为显著，并仍保有部分针状结晶(磷酸盐晶体)，表明磷酸盐参与结晶形成。

图1  P1颗粒SEM像

Fig.1  SEM of P1 particles (no phosphorus)

图2  P5颗粒SEM像

Fig.2  SEM of P5 particles (6.80% phosphorus)

按照1.3.2分别取各颗粒进行溶出磷的检测，结果见图5。通过对可溶磷的检测发现，颗粒中磷溶出浓度均在1d时达最大。各颗粒中可溶磷最大释放率(占添加量)分别为27.64%、24.46%、18.91%和15.37%；含磷量在3.40%以下时，磷的溶出率与颗粒中含磷量呈线性相关变化(R=0.996，P<0.01)。添加的磷盐溶出率均低于30%，此结果也表明大量可溶磷参与了水化过程，与SEM和XRD检测结果一致，从而中和赤泥中部分碱并固化于赤泥颗粒中转化为其他形态磷。

随赤泥颗粒中添加磷盐量的减少，其中溶出磷亦减少，这进一步表明赤泥中碱性物质抑制了可溶磷的释放，赤泥颗粒起到了磷储存库作用，可一定程度减少水溶性磷流失。

2.2  修复土样的pH值和ζ-电位值变化

由于施加赤泥类土壤改良材料会显著提高土壤pH值，且大量游离OH^-的存在对于土壤有机和无机胶体的荷电性会产生较大改变，从而改变土壤微环境条件，影响植物生长。在应用于土壤修复前对各颗粒的pH值和表面ζ-电位值进行测定，其结果如图6所示。

图3  P1颗粒XRD谱

Fig.3  XRD pattern of P1 particles (no phosphorus)

图4  P5颗粒XRD谱

Fig. 4  XRD pattern of P5 particles (6.80% phosphorus)

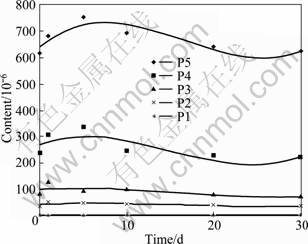

图5  颗粒中可溶磷释放规律

Fig. 5  Release regular of soluble phosphorus in particles

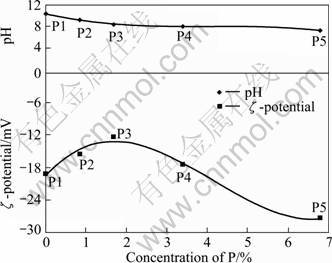

图6  不同颗粒的pH和ζ-电位值

Fig. 6  pH (a) and ζ-potential (b) of different particles

随颗粒中磷含量的增加，颗粒的pH和ζ-电位值均呈下降趋势。赤泥颗粒P1的pH与原料的pH值(12.35)相比已有所改善，将可溶磷酸盐加入赤泥粉更明显地改善了赤泥碱性释放强的问题。含磷6.80%的颗粒P5，其pH为7.26，已接近土壤样本值。表征颗粒表面电性的ζ-电位值明显受到溶出离子在表面吸附的影响，主要吸附OH^-的P1颗粒和以溶出并吸附H₂PO₄^-或PO₄^3-的P5颗粒的绝对电位值均较大。

经试验测定了施加颗粒后不同时期各土样的pH值和胶体微粒表面ζ -电位值，分别见图7和8。

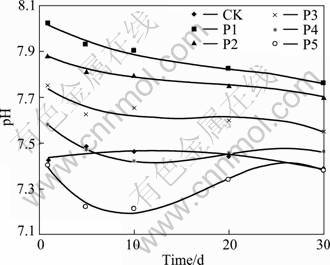

图7  土壤pH值变化

Fig.7  Ph change of soil

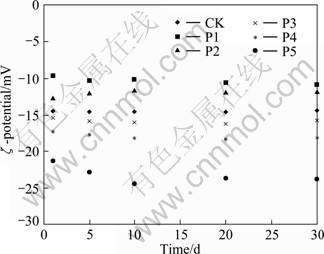

图8  土壤样品的ζ-电位值变化

Fig.8  Changes of ζ- potential of soil samples

比较图6~8可知，含磷量不同的颗粒对土壤pH值和胶体微粒表面ζ-电位值影响较大。其中溶出离子起到了决定作用。由于在早期培养土中含水量较高(50%左右)，赤泥颗粒中OH^-和可溶磷均易释放并扩散，测定的1 d土样的pH值均为培养期内最大值。施加P1颗粒(不含磷)，土壤pH值与其他试样比均为同期最大，表明赤泥中游离OH^-是提高土壤pH值的主要因素。而施加了含磷颗粒土样的pH值随含磷量增加而降低，颗粒释放的H₂PO₄^-与OH^-的中和反应减弱了赤泥中石灰类材料对土壤pH值的影响，这在某种程度上利于赤泥材料的应用推广。

通过对各土样颗粒进行表面荷电性检测，可以看到施加赤泥颗粒后测得的ζ-电位值均为正值，且随颗粒含磷量的增加ζ-电位值增大。颗粒含磷量高于1.70%时，测得1 d 土样的ζ-电位值即较大，在修复期内呈现出先降后升的变化。对于施加P1和P2两种颗粒(磷含量为0和0.85%)的土样，其5 d的ζ-电位值大于1 d的，中后期变化也是先降后升，且30 d土样的ζ值除施加P5的外均达到最大值。试验结果说明：在植物生长旺盛期，土壤胶体表面吸着的PO₄^3-和OH^-经根系分泌物作用或植物吸收后对表面电荷性的影响有所减少。但生长期结束，随赤泥颗粒继续释放部分PO₄^3-和OH^-，土样ζ-电位值重回到高位。

2.3  修复污土中铅形态转化

不添加赤泥颗粒的空白对照试验按照与修复污土相同方式进行培养，按前述取样方法取样分析，测定土样中各形态铅的含量，结果如图9所示。

图9  空白土样中各形态铅的转化

Fig.9  Phase changes of Pb in control

空白对照试验中按相同培养方式加入去离子水，可以看到空白对照土壤中各形态铅的含量在30d 内变化不大。离子态铅含量基本无变化；碳酸盐态铅含量降低10.74%；铁锰氧化态和有机结合态铅在修复中期(分别在20和10 d)出现降低，降幅分别为2.33%和10.45%，但后期又恢复到原有水平；残渣态铅增加4.58%。这表明对于化学转化已达稳定的铅污染土壤，通过单纯栽种植物或水的淋溶作用修复不显著，并且铅形态的转化受植株生长周期影响，在生长旺盛期对铅毒害有一定的钝化能力。

加入含磷赤泥基颗粒各5%后，培养方式和取样分析同上，测定土样中各形态铅的含量，结果如图10所示，5个分图分别对应添加颗粒P1、P2、P3、P4和P5的试验结果。

对比图10和9可知，随修复期延长，残渣态铅均明显增加，离子态铅变化较小，其他3种形态铅均减少。虽然土壤本底中离子态铅较少，但施加5%赤泥颗粒(不含磷)仍可降低30.24%。比较施加P1和P2的试验，对应各时期各形态铅含量水平都较为接近，但就离子态铅含量的降低和残渣态铅的增加而言，施用P1略好于施用P2。当含磷量增加至1.70%(P3)，施用5d后的离子态铅含量降幅最大，为36.92%。与赤泥基颗粒P1(不含磷)促进残渣态铅增加49.17%相比，添加磷盐后，随含磷量增加，各形态铅向残渣态转化越明显。残渣态铅含量与磷含量变化正相关(R=0.956 2，P<0.05)。施加5%含磷6.80%赤泥颗粒(P5)对铅的化学转化促进最显著，其中残渣态铅增加达81.26%，有机络合态、铁锰氧化态和碳酸盐态铅分别减少78.74%、85.62%和73.46%。

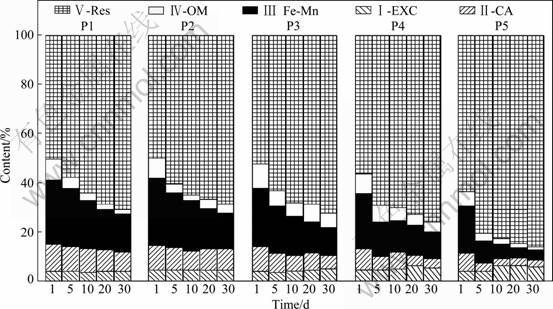

图10  施加赤泥-磷颗粒的土样中铅形态的转化

Fig.10  Phase changes of Pb in soil with different red mud- Phosphorus particles

上述结果反映出赤泥材料本身对各形态铅均有较好的钝化效果，并随修复期延长而显著。增加赤泥颗粒中可溶性磷酸盐含量至1.70%以上时，可进一步促进有机结合态、铁锰氧化态和碳酸盐态铅含量的减少，但对离子态铅的影响相反。赤泥颗粒中磷含量增加使土壤中离子态铅表现出只在植株生长早期(10 d内)有所减少，在后期反而呈明显增加的趋势。离子态铅含量的降低幅度与磷含量的增加在修复期内由正相关(R=0.655 0)逐步减弱至后期转为负相关(R=-0.833 4)。

除空白试验土样外，各土样ζ电位值变化与pH值变化并不一致，结合施加不含磷赤泥颗粒的实验结果，可以判断OH^-在早期释放快，主要降低离子态和铁锰氧化态铅含量。而施加含磷赤泥颗粒的结果反映出：由中和反应提供的PO₄^3-与Pb²⁺发生共沉淀。生成物磷酸铅的溶度积(K_sp=1.5×10^-32)比氢氧化铅的(K_sp=1.42×10^-20)和碳酸铅的(K_sp=7.4×10^–14)都小得多，因而PO4^3- 比OH^-相更易固定铅。但颗粒中磷酸盐含量超过1.70%后，对离子态铅的钝化并不明显，表现为与碳酸盐态和铁锰氧化态中阴离子团置换而固定铅的作用为主。颗粒中磷酸盐含量越高，该作用越明显。

2.5 植株对铅吸收状况

2.5.1植株生长状况

分别于施加赤泥颗粒进行修复培养后第5、10、15、20和30 d对韭菜株高进行测量，以此判断植株生长状况。株高结果见图11。

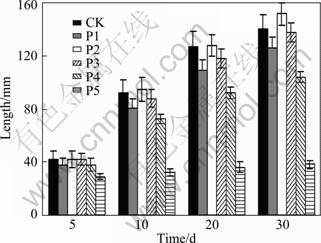

图11  韭菜生长高度比较

Fig.11  Comparison of leek lengths

由图11可见，施加不含磷赤泥颗粒P1后，土壤pH值由7.4提高到8.0左右，韭菜生长状况不及空白对照，因此，施加赤泥类材料，要考虑控制土壤pH值增加对作物生长的影响。施加5%含磷0.85%赤泥颗粒P2，韭菜生长良好，30d株高好于空白样及施用颗粒P1的。施用含磷量高的颗粒P4和 P5颗粒后，韭菜植株长势变差，尤其是含量磷6.80%的颗粒施加后造成烧苗，并且土壤有返霜现象。从图7所示各土样pH值变化来看，赤泥颗粒含磷量的增加并没有提高土壤pH值，因此磷受害是植株生长受抑制的主因。该部分试验结果表明，施用含磷量不超过1.70%的赤泥颗粒可改善使用赤泥材料因强碱性对植株生长的不良影响，并有一定肥效。

2.5.2植株中铅含量

取生长30d的韭菜长出部分，按1.3.4节所述进行样品处理，测定植株含铅量，结果见表2。

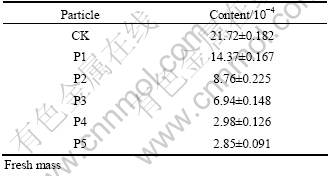

表2  韭菜植株的铅含量

Table 2  Content of lead in leeks

赤泥颗粒中磷酸盐含量越高，植株中铅含量越低，两者表现为正相关。与空白样品相比，施加赤泥颗粒后的铅吸收抑制率分别为33.84%、59.67%、68.05%、86.28%和86.88%，抑制率与颗粒中磷含量呈线性变化，其线性相关系数为0.8687。考虑正常生长状况下韭菜对铅的吸收，则施加磷含量0~3.40%的赤泥颗粒与植株中铅含量的线性相关性更为显著，R=0.988 1 (P<0.01)。说明磷含量超过3.40%后，再增加磷酸盐使用量并不能进一步有效地抑制植物对铅的吸收。根据韭菜生长观测数据可知，磷含量的过多造成植株生长受阻。适当施用含磷1.70%赤泥颗粒可在保证植株正常生长情况下有效抑制对土壤中铅的吸收。

试验结果表明，施加含磷赤泥颗粒可在赤泥对铅污染土壤修复的基础上，大大促进碳酸盐态和铁锰氧化态铅转化为残渣态，有良好的降低铅毒害，在原位化学固定重金属铅的作用。结合2.3节试验结果，施加含磷赤泥颗粒促进了碳酸盐态和铁锰态铅转化为残渣态铅，表现出良好的降低铅毒害，固定重金属铅的作用。但添加磷过多易造成植物生长受阻。

3  结论

1) 施用赤泥基原料使土壤pH值有所提高，在7.6~8.0之间，赤泥制备为含磷颗粒后施用可缓解对土壤pH值的影响。同时也延缓了可溶的释放，赤泥-磷复合颗粒起到了贮存磷的作用。

2) 赤泥基原料作为污染土壤修复材料能有效降低离子交换态和铁锰氧化态铅，并能显著增加残渣态铅。其对离子交换态铅含量降幅最大为30.24%，对残渣态铅最大增幅49.17%。

3) 随磷含量增加，碳酸盐态、铁锰氧化态和有机结合态铅的含量明显降低。施加5%含磷6.80%赤泥颗粒对铅的化学转化促进最显著，其中残渣态铅增加达81.26%，有机结合态、铁锰氧化态和碳酸盐态铅分别减少78.74%、85.62%和73.46%。

4) 赤泥施用量控制5%条件下，施用含磷0.85%的赤泥基颗粒有较好肥效，对韭菜生长有促进作用；但其对铅的修复钝化效果不显著。施用含磷量较高(超过1.70%)赤泥颗粒对韭菜生长形成阻碍，但对土壤中铅有较好化学固定效应，并能有效抑制韭菜对铅的吸收，最高达86.88%。

5) 控制赤泥基颗粒中含磷量1.70%时，可保证植株正常生长，并有效促进土壤中铅向残渣态转化。

REFERENCES

[1] 黄光明, 周康民, 汤志云, 王亚平, 高孝礼, 肖 灵, 江 冶. 土壤和沉积物中重金属形态分析[J]. 土壤, 2009, 41(4): 201-205.
Huang Guang-ming, Zhou Kang-min, Tang Zhi-yun, WANG Ya-ping, GAO Xiao-li, XIAO Ling, JIANG Ye. Analytical method of heavy metal fractions in soil and sediment[J]. Soils, 2009, 41(4): 201-205.

[2] 刘 清, 王子健, 汤鸿霄. 重金属形态与生物毒性及生物有效性关系的研究进展[J]. 环境科学, 1996, 17(1): 89-92.
Liu Qing, Wang Zi-jian, Tang Hong-xiao. Research progress in heavy metal speciation and toxicity and bioavailability of heavy metals[J].Chinese Journal of Environmental Science, 1996, 17(1): 89-92.

[3] 崔德杰, 张玉龙. 土壤重金属污染现状与修复技术研究进展[J]. 土壤通报, 2004, 35(3): 366-370.
Cui De-jie, zhang Yu-long. Current situation of soil contamination by heavy metals and research advances on the remediation techniques[J]. Chinese Journal of Soil Science, 2004, 35(3): 366-370.

[4] Gray C W, Dunham S J, Dennis P G. Field evaluation of in situ remediation of a heavy metal contaminated soil using lime and red-mud[J]. Environmental Pollution, 2006, 142(3): 530-539.

[5] 王立群, 罗 磊, 马义兵, 华 珞, 郭海涛. 不同钝化剂和培养时间对Cd污染土壤中可交换态Cd的影响[J]. 农业环境科学学报, 2009, 28(6): 1098-1105.
WANG Li-qun, LUO Lei, MA Yi-bing, HUA Luo, GUO Hai-tao. Effects of different amendments and incubation times on exchangeable cadmium in contaminated soils[J]. Journal of Agro-Enviroment Science, 2009, 28(6): 1098-1105.

[6] 郝晓伟, 黄益宗, 崔岩山, 胡 莹, 刘云霞. 赤泥对污染土壤Pb、Zn化学形态和生物可给性的影响[J]. 环境工程学报, 2010, 4(6): 1431-1435.
Hao Xiao-wei, Huang Yi-zong, Cui Yan-shan, Hu Ying, Liu Yun-xia. Effects of red mud addition on fractionation and bio-accessibility of Pb and Zn in contaminated soil[J]. Chinese Journal of Environmental Engineering, 2010, 4(6): 1431-1435.

[7] Bertocchi AF, Ghiani M, Peretti R, Zucca A. Red mud and fly ash for remediation of mine sites contaminated with As, Cd, Cu, Pb and Zn[J]. J Hazard Mater, 2006, 134(1/3): 112-119.

[8] Lee S H, Lee J S, Choi Y J, Kim J G. In situ stabilization of cadmium-, lead-, and zinc-contaminated soil using various amendments[J]. Chemosphere, 2009, 77(8): 1069-1075.

[9] Gupta V K, Sharma S. Removal of cadmium and zinc from aqueous solutions using red mud[J]. Environ Sci Technol, 2002, 36(16): 3612-3617.

[10] Giovanni G, Paola C, Laura S. Influence of red mud, zeolite and lime on heavy metal immobilization, culturable heterotrophic microbial populations and enzyme activities in a contaminated soil[J]. Geoderma, 2007, 142(1/2): 47-57.

[11] Altundogan H S, Altundogan S, Tumen F, Bildik M. Arsenic adsorption from aqueous solutions by activated red mud[J]. Waste Management, 2002, 22(3): 357-363.

[12] Laura S, Paola C, Pietro M. Evaluation of the interaction mechanisms between red muds and heavy metals[J]. Hazard Mater, 2006, 136(3): 324-329.

[13] Gray C W, Dunham S J, Dennis P G, Zhao F J, McGrath S P. Field evaluation of in situ remediation of a heavy metal contaminated soil using lime and red-mud[J]. Environ Pollut, 2006, 142(3): 530-539.

[14] 陈世宝, 朱永官, 马义兵. 不同磷处理对污染土壤中有效态铅及磷迁移的影响[J]. 环境科学学报, 2006, 26(7): 1140-1144.
CHEN Shi-bao, ZHU Yong-guan, MA Yi-bing. Effects of phosphate amendments on Pb extractability and movement of phosphorus in contaminated soil[J]. Acta Scientiae Circumstantiae, 2006, 26(7): 1140-1144.

[15] Hettiarachchi G M, Pierzynski G M, Ransom M D. In situ stabilization of soil lead using phosphorus [J]. J Environ Quai, 2001, 30: 1214-1221.

[16] 南京农业大学. 土壤农化分析[M]. 北京: 中国农业出版社, 1992: 12-16.
Nanjing Agricultural University. Soil agriculturalization analysis[M]. Beijing: China Agriculture Press, 1992: 12-16.

[17] GB15618—1995, 土壤环境质量标准[M]. 北京: 中国标准出版社, 2004: 1-3.
GB15618—1995, Environmental quality standard for soils[M]. Beijing: China Standards Press, 2004: 1-3.

[18] Tessier A, Campbell PGC, Bisson M. Sequential extraction procedure for the speciation of particulate trace metals[J]. Anal Chem, 1979, 51(7): 844-851.

(编辑 何学锋)

基金项目：国家自然科学基金资助项目(51104064); 湖南省高等学校科学研究重点项目(08A032)

收稿日期：2010-08-25；修订日期：2010-11-22

通信作者：罗惠莉，讲师；电话：15974263376；E-mail: luohuili770121@126.com
