李英楠，闫晓燕，刘宝胜，赵新新，张晓华，张敏刚
(太原科技大学 材料科学与工程学院，太原 030024)
锂硫电池(LSB)具有很高的理论比容量和能量密度，并且成本低廉、对环境友好，在未来很可能是代替锂离子电池的选择之一，有着良好的前景和发展空间。然而其正极的硫单质几乎不导电，需要引入导电性好的基体材料来改善正极的导电性。金属硫化物因其亲硫性、较低的锂化电位以及比金属氧化物更好的导电性被大量的用作硫的基体材料。本文分别从单金属硫化物、二元及三元金属硫化物以及金属硫化物与其他金属化合物形成的异质结构的角度进行分类，综述了近两年金属硫化物在锂硫电池正极材料中的应用进展。
文章编号：1004-0609(2021)-11-3272-17 中图分类号：TM912 文献标志码：A
引文格式：李英楠, 闫晓燕, 刘宝胜, 等. 金属硫化物在锂硫电池正极中的应用进展[J]. 中国有色金属学报, 2021, 31(11): 3272-3288. DOI: 10.11817/j.ysxb.1004.0609.2021-42319
LI Ying-nan, YAN Xiao-yan, LIU Bao-sheng, et al. Application progress of metal sulfides materials for lithium-sulfur batteries cathode[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(11): 3272-3288. DOI: 10.11817/j.ysxb.1004.0609.2021-42319
在人口、经济不断增长，生活方式也不断进步的今天，人们对于能源的需求也日益增加。传统的化石燃料作为不可再生能源之一，它的不断消耗造成潜在的能源短缺危机，温室效应造成的环境污染同样令人们担忧。为了减少人们对化石燃料的依赖，早日达到碳中和、碳达峰的目标，科学家们开发了基于可再生能源的替代技术，如太阳能、风能和能储存电能的储能体系。其中，锂离子二次电池在储能体系中应用最为广泛，手机、笔记本电脑和数码相机等都离不开它。锂离子电池经过几十年的发展，实际能量密度已经越来越接近于理论可以达到的极限值[1]，但仍不能满足日益增长的市场需求，目前需要开发比锂离子电池能量密度更高的下一代新型二次电池。
锂硫二次电池是一种以硫为正极，金属锂为负
极的新型储能体系。硫的储量丰富、价格低廉、对环境友好，而且石油化工燃料提炼的过程中产生大量的硫也可以二次利用，是一种理想的正极材料[2]。它的理论比容量能够达到1675 mA·h/g，与锂负极构成锂硫电池的理论密度高达2600 W·h/g，远高于锂离子电池对应的相应理论值[3]。锂硫电池的充放电电压曲线如图1所示[4]。在充放电过程中，S8与Li发生了复杂的氧化还原反应，其中间过程中产生一系列多硫化物(Li2S8、Li2S6、Li2S4、Li2S2和Li2S…)。这里长链Li2S8、Li2S6和短链Li2S4是可溶的，而短链Li2S2和Li2S是难溶物质。锂硫电池的放电反应如下所示，充电反应则与之相反。
Li+S8→Li2S8 (1)
Li2 S8+Li→Li2S6 (2)
Li2S6+Li→Li2S4 (3)
Li2S4+Li→Li2S2或Li2S (4)
尽管锂硫电池有着上述优点，但是也面临着一些问题，导致目前还无法商业化：溶于电解质的多硫化物穿过隔膜与负极反应，造成“穿梭效应”，导致容量衰减；单质硫的导电性(室温下电子电导率仅为5×10-30 S/cm)和利用率都很低；正极无法适应充放电过程中带来的体积变化；电池寿命短等。因此，对于锂硫电池而言，理想的正极材料要有导电性强、机械强度好、拥有大量的活性位点吸附和催化多硫化物这些特性。为了实现这一目标，研究人员在正极引入了基体材料，如碳材料、聚合物材料、金属化合物和它们之间的复合材料。与碳材料和聚合物材料相比，以金属氧化物和硫化物为代表的金属化合物对多硫化物具有更高的结合能。高结合能的目的是为了在工作过程中促进可溶性的多硫化物转化来防止穿梭效应以达到更高容量的效果[5]。金属氧化物虽然与多硫化物有出色的结合能力，但过强的结合能也能够破坏多硫化物[6-7]。金属硫化物相对金属氧化物而言具有更适中的结合能，而且金属硫化物的电子电导率在室温下也要高于其氧化物(如Co9S8的室温电导率为290 S/cm，而CoO在室温下电导率几乎为0)。基于上述优势，研究人员对金属硫化物及其复合材料的设计进行了广泛的研究。本文介绍了金属硫化物近年来在锂硫电池正极材料的应用，具体的分类与作用如图2所示。

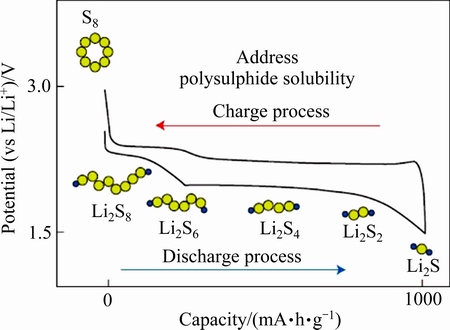

图1 锂硫电池的充放电电压曲线[4]
Fig. 1 Voltage profiles of Li-S cell[4]
图2 金属硫化物的分类与作用
Fig. 2 Categories and functions of metal sulfides
1 金属硫化物在锂硫电池正极材料应用的意义
金属硫化物是一种半导体化合物，在自然界中广泛存在，如趋向金属键性质的黄铁矿、黄铜矿，以及趋向共价键性质的闪锌矿等。金属硫化物纳米材料因其合适的带隙、能带位置、暴露的活性位点等特点，广泛应用在电催化和光催化等领域中[8]，同时，研究人员也利用金属硫化物来设计锂硫电池。与非极性的碳材料相比，金属硫化物不但更能增加硫正极的振实密度，而且比Li+/Li电对更低的锂化电压可以避免与锂硫电池工作电压窗口重叠，从而减缓电池的容量衰减[9]。以镍离子或钴离子以及由二者组成的金属硫化物在正极材料的应用中最为常见，如Co3S4、Co9S8、Ni3S2和NiCo2S4等。通过物理或化学方法调控金属硫化物的暴露表面和形貌，也是其应用在硫正极的一个优点，如空心结构、层状结构和多孔结构等。这既可以有效地束缚多硫化物，又可以减少单质硫被还原为Li2S过程中引起的体积膨胀。
锂硫电池正极中的单质硫含量会直接影响到电极的比容量。一方面，随着硫的比容量增加，电池的能量密度也会随之增加。但实际情况是，随着单质硫含量的增加，硫的利用率变低，正极实际的比容量也会降低。另一方面，当硫的面载量低于2 mg/cm2时，即使单质硫含量达到85%时，电池的能量密度依旧很低[10]。这也意味着想要获得优异性能的电池，不但要保证具有高单质硫含量和硫利用率，必须还要考虑如何提高硫的面载量。金属硫化物对含硫物质有很好的亲和性，对LiPSs(多硫化物)有较高的结合能力，并且其高导电性使得将金属硫化物作为辅助材料加入到硫正极中，有利于提高硫的利用率和面载量，同时还可以保持良好的倍率性能和循环稳定性。
2 单金属硫化物在锂硫电池正极的应用
金属硫化物的电导率虽然很高，不过加入到硫正极中对单质硫导电性差的改善效果还是有限。为了使正极的硫更容易得电子被还原，进一步降低内阻并提高活性材料的利用率，金属硫化物一般会与碳材料复合作为电极材料。通常金属硫化物的负载方式有以下几种：独立合成金属硫化物后负载到碳基材料上；用模板法在碳基材料上原位形核生长金属硫化物或它的前驱体；先制备碳/金属复合材料后再进行硫化处理。碳材料的种类繁多，有些一维或二维的碳材料还可以进一步转化为三维碳材料，这也造就了各种各样的金属硫化物/碳复合电极材料。为了方便我们以原始的碳材料进行分类，介绍单金属硫化物与其复合在锂硫电池正极的应用。
2.1 零维碳材料/金属硫化物复合材料
零维碳材料最具代表性的就是多孔碳球结构材料。一方面，因为多孔碳球可以提供较大的比表面积，从而提高电解质与电极的反应界面；另一方面，合适的孔径大小可实现对硫的物理限域[11-12]。如宗云课题组[13]设计了一种核壳结构的碳球，将硫限制在导电碳壳内，制备了一种蛋黄结构的硫碳复合材料。由于硫只占了部分内部空间，所以碳球可以有效地适应在充放电过程中的体积变化。类似地，将金属硫化物负载到碳球上作为硫基体材料也有很多的报道。JIN等[14]先用聚丙烯酸(PAA)，氧化锌，异丙醇(IPA)制成具有网格结构的PAA-Zn纳米微球。在碱性条件下加入Co2+水解进一步得到Co(OH)2/PAA-Zn纳米微球，之后700 ℃碳化4 h，此时，PAA会被碳化为碳框架，Co(OH)2会转化为更小尺寸的Co，Zn的蒸发使得碳材料上布满了气孔。最后硫化得到分散性良好的uCoS2@MMC (MMC：微介孔碳材料，uCoS2：极小CoS2纳米晶体)纳米微球材料，如图3所示。得到的S/uCoS2@ MMC阴极对LiPSs实现物理约束和化学催化的协同作用。由于嵌入uCoS2的微介孔碳拥有高导电的表面，均匀的孔径与微介孔结构，能够实现对硫的均匀负载并物理锚固多硫化物。S/uCoS2@MMC阴极在0.1C下拥有1227 mA·h/g的高初始比容量。在1C、1000次循环后保持606 mA·h/g的容量，每个周期仅衰减0.032%。此外，SHAO等[15] 利用前人制备中空介孔碳球（MHCS）的方法[16]，进一步在碳球上包覆二硫化钼纳米片来作为正极材料，也具有很高的初始比容量和良好的循环稳定性。
2.2 一维碳材料/金属硫化物复合材料
一维碳材料主要有碳纳米管(CNT)和碳纳米纤维(CNF)等。碳纳米管不但拥有高比表面积来锚定硫和多硫化物，而且可以提供连续的长程导电网络，加快反应速率。除此之外，中间的中空通道也提供了容纳硫的空间。2019年CAI等[17]报道了一种CdS量子点与碳纳米管复合的基体材料。通过可控的硫化镉量子点含量最后选出了与碳纳米管的最优配比，最终得到了性能优异的复合结构，有效改善了锂硫电池中硫的利用率低、循环性能差的问题。二硫化铼(ReS2)因为具有独特的结构、各向异性和优异的电催化活性，在析氢反应中通常用作高效的催化剂[18-20]，最近ReS2在锂硫电池正极中也得到了应用。MANTHIRAM课题组[21]首先利用水热法在经过酸处理的一维碳纳米管上原位生长了少层1T′相的二维1T′-ReS2，再用熔融扩散法[22]将硫固定在ReS2纳米片上制成了ReS2@CNT分层纳米结构。具体的制备过程和充放电过程的结构变化如图4所示。二维1T′-ReS2不仅提供了足够的表面积来容纳活性硫，而且由于其独特的特点确保了对LiPSs的转化。碳纳米管骨架还保证了电荷的快速转移。为了解决锂硫电池的实际应用的问题，进一步把ReS2@CNT材料组装成软包电池，结合电化学表征、理论计算和拉曼光谱的分析，揭示了硫氧化还原过程中的电催化机理。

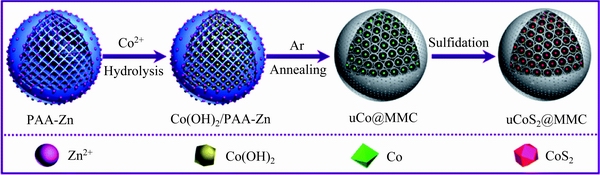

图3 uCoS2@MMC制备过程示意图[14]
Fig. 3 Schematic illustration of fabrication process of uCoS2@MMC[14]
MoS2是一种典型的二维层状二硫化物。它与多硫化物的极性反应稳定，锂离子在其表面扩散速度也很快，所以被广泛用来制作硫基体材料[23-24]。CNF相比CNT而言，由于缺少了可以使电解液和离子传输的一维通道，一般研究者们会将CNF做进一步处理来进行应用。CHAI等[25]利用氧化铁可以催化石墨碳形成的特点，制备了石墨化的多孔碳纳米纤维(G-PCNFs)。考虑到MoS2层状结构上暴露在表面的S原子能够对金属阳离子产生较强的吸附作用[26-27]，以G-PCNFs为模板通过水热法生长了MoS2最后成功制备了S/MoS2@G-PCNFs电极。在0.1C时的具有1385 mA·h/g的可逆容量。在1C、500次长循环过程后，容量保持在594 mA·h/g。除了MoS2之外，Co3S4也可以促进多硫化物转化并且具有很强的吸附作用[28]，而且它的室温导电率高达3.3×103 S/cm。ZHANG等[29]提出一种二维Co3S4纳米片包覆三维氮掺杂碳纳米纤维(CNF@Co3S4)作为硫的基体材料。图6所示为S/CNF@Co3S4的合成过程和Li2S6与Co3S4纳米片之间的相互作用的示意图。首先，利用电纺丝法制备的CNF交织在一起形成了一种三维结构，提供了物理屏障阻止LiPSs扩散；其次，用水热法在CNF表面生长的Co3S4进一步增强与LiPSs的相互作用，暴露足够多的负活性位点使得Li+的分布均匀。得益于这种独特的结构，硫面载量在1.7 mg/cm2时，在1C、200次循环后，容量仍保持在710 mA·h/g，与初始容量几乎相等，库伦效率高达97.8%。提高硫的面载量至6.8 mg/cm2，在0.1C、100次循环后，仍表现出4.1 mA·h/cm2的出色面容量。
图4 ReS2@CNT/S纳米结构的合成和ReS2@CNT/S利用CNT/S的优势[21]
Fig. 4 Synthesis of ReS2@CNT/S nanoarchitecture(a), ReS2@CNT/S takes advantage (to stabilize LiPS) of CNT/S(b)[21]

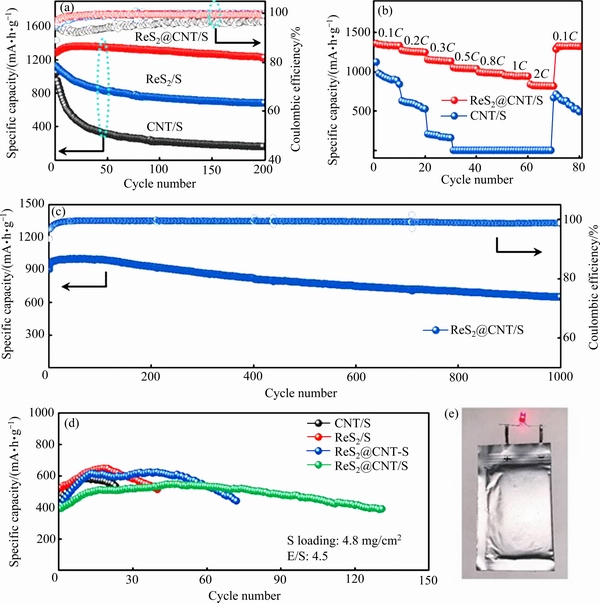

图5 在 0.1C、200次循环后CNT/S、ReS2/S和ReS2@CNT/S电极的循环性能，不同循环倍率下CNT/S和ReS2@CNT/S电极的倍率性能，以ReS2@CNT/S为阴极的Li-S电池在1C、循环1000次的长周期循环性能，CNT/S、ReS2/S和ReS2@CNT/S电极组装的袋式电池在0.2C的循环性能以及ReS2@CNT/S袋式电池点亮LED灯的照片[21]
Fig. 5 Cycling stability of CNT/S, ReS2/S and ReS2@CNT/S electrodes at 0.1C rate for 200 cycles(a); Rate performance at various cycling rates with CNT/S and ReS2@CNT/S electrodes(b); Long-term cycling performance of Li-S cells with ReS2@CNT/S cathode at 1C rate for 1000 cycles(c); Cycling stability of CNT/S, ReS2/S, and ReS2@CNT/S electrodes in pouch cells at 0.2C rate(d); Photo of ReS2@CNT/S pouch cell with lighting LED device(e)[21]
2.3 二维碳材料/金属硫化物复合材料
石墨烯作为典型的二维结构碳材料在锂硫电池的开发中得到了大量的应用。它具有出色的导电性，高比表面积和良好的柔韧度的特性，可适用于锂硫电池正极材料。GUO等[30]用氧化石墨烯、硫代乙酰胺(NH2CSNH2)和Ni(NO3)2·6H2O 制备出Ni3S2/N，S共掺杂的氧化石墨烯复合材料(Ni3S2/(N, S)-RGO)，并最终灌硫处理得到Ni3S2/(N, S)-RGO/S薄片作为电极材料，具体的合成工艺路线如图7所示。通过结构和成分表征证实了Ni3S2在N/S共掺杂的RGO模板上均匀生长以及对其具有强化学偶联作用。随着Ni3S2质量分数的增加，复合材料逐渐打褶并在Ni3S2质量分数为41.6%时凝聚成一个类球结构。最终选择了质量分数约为28.2%的Ni3S2制成复合材料，此时的高褶皱结构具有最大的比表面积(618 m2/g)和孔体积(1.73 cm3/g)。由于N/S的掺杂和Ni3S2使得硫的负载量达到72%，面载量高达5.8 mg/cm2，这使得锂硫电池的能量密度进一步增加。类似地，最近也有如WS2[31]和ZnS[32]与石墨烯制成复合材料的报道。
图6 S/CNF@Co3S4的合成过程及Li2S6与Co3S4纳米片之间相互作用示意图[29]
Fig. 6 Schematic illustration of process about synthesizing S/CNF@Co3S4 and interaction between Li2S6 and Co3S4 nanosheets[29]

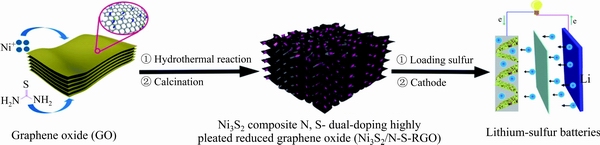

图7 Ni3S2/(N, S)-RGO以及Ni3S2/(N, S)-RGO /S工艺合成示意图[30]
Fig. 7 Schematic illustration of synthetic route of Ni3S2/(N, S)-RGO and Ni3S2/(N,S)-RGO/S composites[30]
除石墨烯之外，也有二维石墨相氮化碳(g-C3N4)这种类石墨结构在燃料电池和光催化等领域中得到了应用[33-34]。MAJUMDER等[35]利用g-C3N4上丰富的吡啶碳会提供大量多硫化物的吸附位点这一特性与MoS2的高极性和高导电性相结合，制备出了MoS2/g-C3N4异质结构；由其组装成的电池在8C、400次循环后还剩余430 mA·h/g的比容量；即使在4.3 mg/cm2的高硫负载下，在0.5C、500次循环中每次仅衰减0.070%，具有很好的容量保持率，如图8所示。
最近，表面缺陷工程在锂硫电池中的应用也得到了发展，表面缺陷可以改变基体材料的电子结构，有利于多硫化物的吸附和转化[36-37]。LI等[38]设计了一种分布在氮掺杂石墨烯表面的Co9S8-x复合材料。其中，硫代乙酰胺(TAA)和硝酸钴分别作为硫源和钴源。利用水热法使TAA水解释放的S2-与钴离子产生Co9S8，与此同时还引入了聚乙二醇(PEG)来延迟TAA的水解过程以获得细小分散的Co9S8颗粒。之后，通入5% H2/Ar进行退火产生，在此过程中由于氢还原Co9S8产生表面缺陷衍生出了Co9S8-x。最终的S/Co9S8-x/N-G阴极材料在高硫面载量(14.6 mg/cm2)的情况下提供了高面容量 (12.9 mA·h/cm2) ，并且在1C、1 000次循环中每次仅衰减0.035%，具有长期循环稳定性。
2.4 三维碳材料/金属硫化物复合材料和无碳金属硫化物(MOFs)基体材料
三维碳材料的代表—— 多孔碳，由于其独特的孔径分布和导电性强的特点，在锂硫电池的正极材料中应用的最为广泛。许多三维的多孔碳是由零维、一维或二维碳材料衍生出来的，前面已经有相关的例子，在此不再赘述。目前，金属有机框架(MOFs)材料因其多孔性，高比表面积、结构多样性以及出色的吸附-分离能力在环境保护领域如金属回收[39]和废水处理[40]等有着良好的发展前景。因为上述优点也可以克服锂硫电池目前存在的问题而成为了研究热点之一。一般金属硫化物和MOFs材料应用之间在锂硫电池上有两种方式：一种是先通过MOFs衍生的碳材料，再让金属硫化物负载到衍生的碳材料上。如ZHANG等[41]在ZIF-67金属有机骨架材料上衍生出碳纳米棒，再将MoS2负载到上面；还有一种方法是MOFs直接衍生出金属硫化物。LONG等[42]提出了由CuBDC金属有机骨架材料衍生出的多层多孔CuS骨架，如图9所示。这种结构不仅可以适应充放电过程的体积变化，通过密度泛函理论(DFT)计算得出对多硫化物的吸附能力也很强。
3 二元及三元金属硫化物在锂硫电池正极中的应用
研究表明在锂硫电池工作时，通过单金属的活性位点使液相的多硫化物明显加速还原为固相硫，加速电化学反应一定程度上也减少了多硫化物从正极迁移的可能性[43-45]。然而，由于硫和多种多硫化物的分子结构不同，单个活性位点的催化功能可能不会对这些多硫化物有同等的贡献[46-48]。由于多元金属硫化物含有多种活性位点，可能会同时增强Li2S8、Li2S6、Li2S4等不同分子结构的多硫化物氧化还原反应。
图8 0.5C不同硫负载下S/MoS2/g-C3N4的循环性能[35]
Fig. 8 Cycling performance of MoS2/g-C3N4/S at 0.5C with different sulfur loadings[35]
图9 CuS/S复合材料[42]
Fig. 9 CuS/S composites[42]
3.1 NiCo2S4及ZnIn2S4二元金属硫化物
与单金属化合物相比，二元过渡金属化合物可通过调控金属d带来降低势垒以增强电催化活性从而加速电化学转化[49-50]。此外，一般二元金属硫化物比二元金属氧化物的电导率高得多。例如之前有报道NiCo2S4的电导率是NiCo2O4的100倍[51-52]。LI等[53]首先用水热法制备了Ni@Co针状微球作为前驱体，再用一次水热法成功制备出了空心开孔的NiCo2S4颗粒。NiCo2S4/S复合材料的合成示意图如图10所示。这种空心结构可以为活性硫与电解质之间的相互作用提供通道，其内部区域还可以物理约束硫和多硫化物，增加了活性位点和结构稳定性。NiCo2S4由于其导电率高加速了电子迁移率，并催化了多硫化物转化的过程；对多硫化物的化学吸附作用也有效的缓解了穿梭效应。基于上述优点，该电极在0.2C下具有1387 mA·h/g的初始容量，在2C、500次循环后保持在543 mA·h/g。
近来ZnIn2S4(ZIS)作为一种优秀的光催化材料引起了人们的广泛关注。之前在锌 -空气电池的报道中，In元素的引入能促进电池中可逆氧电极的反应[54]。约2.4 eV的带隙和良好的化学耐久性使ZIS成为电催化剂良好的选择。ZHANG等[55]设计了一种由ZIF-8衍生的ZnIn2S4纳米片@C纳米笼@S(ZnIn2S4@C@S，简称为ZISCS)材料作为电极。ZISCS的合成工艺示意图如图11所示。这种材料具有多种优势：首先，ZIS@C(简称为ZISC)能够负载高含量的硫，并将其限制在空腔内确保了高初始容量。第二，根据DFT计算分布在碳笼内外表面的ZIS通过化学吸附将LiPSs固定在内外表面，确保了硫的利用率。同时，ZIS良好的催化转化性能促进硫电极的循环稳定性。第三，由于碳笼上电子的有效转移，加速了多硫化物的氧化还原反应，提高了电池速率性能。其丰富的孔隙给电解质和锂离子提供了快速的传输通道，使硫在内部发生充分的反应。之后的性能测试中，在1.5 mg/cm2的硫面载量循环500次后，2C和5C分别有734 mA·h/g(占初始容量的75.7%，每次循环衰减0.015%)和504 mA·h/g(占初始容量的68.5%，每次循环衰减0.029%)的比容量。在硫负载量为5 mg/cm2时，在5C、500次循环后保持初始容量的65.6%，每次循环仅衰减0.43%，库伦效率高达99.8%。
3.2 Cu2ZnSnS4三元金属硫化物
开发三元金属硫化物作为应用在锂硫电池的电极要比单元金属硫化物困难的多，这需要在设计时能够精确的控制元素组成以及物质状态，避免同时生成不同的单金属硫化物。ZHA等[56]用一步热解合成方法制备了暴露(002)面的Cu、Zn、Sn基多金属硫化物纳米片(Cu2ZnSnS4: CZSS)。首先将乙酰丙酮铜、乙酰丙酮锌和五水氯化锡放入装有1-十二烷基硫醇的三颈烧瓶中，在磁性搅拌和氩气保护下，升温至110~120 ℃保持30~35 min以排出水和氧气。然后升至200~220 ℃保持10~15 min。最后升至250~260 ℃保持25~30 min，冷却后洗涤干燥即可得到CZSS纳米片。具体材料的分析与表征如图12所示。在后续的电化学分析和XPS分析可知，高表面密度下暴露的(002)面产生了具有纤锌矿相的二维结构。CZSS可以降低电荷转移电阻，Cu、Zn、Sn多种活性位点协同催化多硫化物的转换过程。该电池在1.0 mg/cm2的硫负载下有1 200 mA·h/g的初始容量。在0.5 mA/cm2的电流密度、1000次循环后保持580 mA·h/g。在高硫负载(2.0 mg/cm2)、高电流密度(0.8 mA/cm2)的条件下，循环500次后保持480 mA·h/g的比容量。虽然现在已经有很多多元金属硫化物应用在正极材料中的报道，但是通过对比可以发现，其倍率性能和循环稳定性还是要比一些单金属硫化物的低。
图10 NiCo2S4/S复合材料的合成示意图[53]
Fig. 10 Schematic illustration of synthetic processes of NiCo2S4/S composite[53]
图11 ZISCS复合材料的合成工艺示意图[55]
Fig. 11 Schematic of synthetic process of ZISCS composite[55]
图12 CZSS纳米片和模拟的纤锌矿结构XRD图谱、CZSS纳米片的SEM图像、HRTEM图像、HAADF图像和Cu、Zn、Sn、S的元素映射图[56]
Fig. 12 XRD patterns of CZSS nanosheets and simulated wurtzite crystals(a), SEM images((b), (c)), HRTEM image(d), HAADF image(e) and corresponding Cu, Zn, Sn and S elemental mapping((f), (g), (h), (i)) of CZSS nanosheets(The inset in (d) shows the SAED image of CZSS nanosheets)[56]
4 金属硫化物与其他化合物形成异质结构在锂硫电池中的应用
4.1 金属硫化物-金属氮化物异质结构
金属氮化物具有很高的导电性，因此在正极中应用金属氮化物可以改善锂硫电池的导电能力。WANG等[57]先通过水热法在掺氮的碳纳米管(NCNT)阵列上垂直生长MoS2纳米片，然后用原位氮化法制备出了MoS2-MoN异质结构纳米片用作三维独立的正极(见图13)。MoN相对于 MoS2而言具有更高的电导率 (MoN的电导率高达4.55×106 S/m)，成键轨道杂化和界面缺陷/应变的演化也会导致Mo原子对多硫化物的吸附有更强的作用[58]。MoN提供耦合电子来加速多硫化物的氧化还原反应，MoS2的二维层状结构可以为Li+提供快速的传输路径。二者通过各自的优势协同促进了多硫化物“吸附-扩散-催化转化”的过程，有效地防止了多硫化物的穿梭效应。设计的阴极在1C、1000次循环后衰减率仅为0.039%，并拥有6C的高倍率能力。

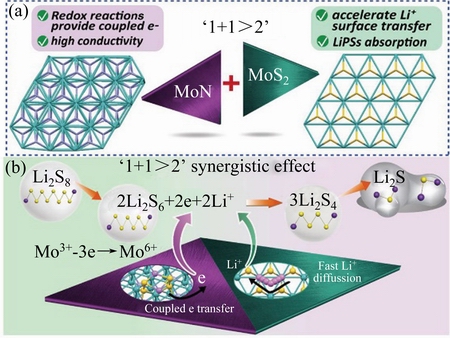

图13 MoS2-MoN异质结构每部分的结构特征以及 MoS2-MoN基体在充放电过程中对LiPSs协同催化转换的示意图[57]
Fig. 13 Structural features of each part of heterostructure MoS2-MoN host(a) and schematic illustration of synergistic catalytic conversion of LiPSs by MoS2-MoN host during charge/discharge processes(b)[57]
4.2 金属硫化物-金属硫化物异质结构
LI等[59]设计了一种被包覆在N掺杂的碳纳米笼中的ZnS-FeS异质结构材料来作为锂硫电池的阴极(ZnS-FeS/NC)。n型半导体(ZnS)和p型半导体(FeS)之间的异质界面既促进了电子和离子的转移，又有效促进多硫化物与Li2S的可逆转化过程，从而提高电池的倍率能力。首先通过共沉淀法制备出Fe/ZIF-8多面体作为前驱体，然后用丹宁酸(TA)进行刻蚀。由于TA分子可以附着在Fe/ZIF-8多面体的表面，自由的H+可以穿透多面体[60-61]，所以形成了与之前晶体结构相同的TA-Fe/Zn-ZIF纳米笼。最后的硫化过程中，在Fe/ZIF-8菱形表面上的单宁酸分子和有机配体转换为高导电的碳。同时乙酰乙酸铁和Zn分别原位转换成了FeS和ZnS纳米片。S@ZnS-FeS/NC 的制备过程见图14。动力学分析和理论计算验证了其中丰富的异质结可以促进电子和离子的转移，加强与多硫化物的结合，促进多硫化物氧化还原反应动力学。ZnS-FeS/NC在4C下表现出了718 mA·h/g的高倍率性能。在0.2C的电流密度和3.34 mg/cm2的高硫负载下，S@ZnS-FeS/NC复合电极在循环200次后显示出3.57 mA·h/cm2的面容量，且每个周期仅衰减0.16%。
4.3 金属硫化物-金属氧化物异质结构
过渡金属氧化物纳米颗粒(NPs)可以被硫化为片状过渡金属硫化物，通过控制硫化程度以控制其结构，在金属氧化物-硫化物异质结构的制备方面展现出巨大的潜力[62-65]。此外，二维过渡金属二卤化物纳米片(NSs)具有较大的表面积、良好的导电性和催化活性，可促进LiPSs转化和Li2S沉积[66]。ZHANG等[67]设计了一种由WO3原位硫化制成的WS2-WO3异质结构。相比WO3而言增加了比表面积，从而带来了更多的活性位点，并保证了WS2和WO3之间电子的平稳转移。当调控硫化程度使WS2与WO3的质量比为1:3时，对多硫化物的锚固和催化效果更好，有效地加速了LiPSs的转换，从而提高硫的利用率。以质量分数为5%的WS2-WO3异质结构作为阴极的添加剂具有优异的速率性能和良好的循环稳定性。在0.5C、500次循环中每次仅衰减0.06%，在3C下拥有864 mA·h/g的高倍率性能。
4.4 金属硫化物-层状双氢氧化物异质结构
层状双氢氧化物(LDHs)拥有丰富的亲水性羟基，与多硫化物有很强的结合能力，足够多的活性位点也促进了多硫化物转换的氧化还原动力学，是一种有望能够应用在锂硫电池上的催化剂[68-69]。但是由于其导电性差会导致硫的利用率降低和循环稳定性降低，不能直接应用在锂硫电池上[70-71]。CHEN等[72]利用ZIF-67金属有机骨架材料作为前驱体，制备出了中空纳米笼NiCo-LDH/Co9S8异质结构作为锂硫电池的阴极。加入Co2+可以优化对ZIF模板的刻蚀，控制NiCo-LDH的形核长大。硫化后并没有改变中空的纳米笼形态，得到的Co9S8紧密地嵌入在NiCo-LDH壳中。高导电Co9S8的均匀分布实现了电子和离子的高速输运。在超长的循环周期中，NiCo-LDH外壳可以有效防止Co9S8的团聚和浸出[73]。高硫负载的S@H-LDH/Co9S8在0.1C下的初始放电容量为1 339.1 mA·h/g。在1C、1 500次循环中平均每此循环仅衰减0.047%，库伦效率在98%以上，如图15所示，具有良好的循环稳定性和倍率性能。
表1分别以上述的三个分类，列举了金属硫化物应用在锂硫电池工作中的性能。
5 总结
目前，金属硫化物的引入在锂硫电池正极材料构建方面受到了研究人员的青睐。本综述中系统分析了近年来金属硫化物在锂硫电池正极的应用。首先，以碳材料分类的形式详细的介绍了单金属硫化物与其复合成为基体材料。碳材料虽然可以通过一定的物理作用来限制多硫化物的穿梭，但是因为非极性的特点导致与多硫化物的相互作用很弱，往往达不到理想的性能。而金属硫化物可以提供丰富的活性位点来化学吸附多硫化物，有些例子还证实了金属硫化物对多硫化物转化具有催化作用，加速其转化的氧化还原动力学。因此，将金属硫化物与碳材料复合被视为提高电池性能的策略之一。此外，由于锂硫电池在工作过程中产生的一系列多硫化物以及硫单质的分子结构各不相同，单金属硫化物提供的活性位点和其催化能力对它们的作用可能也会不尽相同，由此介绍了二元及三元金属硫化物，多种金属提供的活性位点改善了电子迁移率从而加速了多硫化物的氧化还原反应。最后还介绍了金属硫化物与其他化合物形成异质结构作为正极材料的应用。一般异质结构的两种金属化合物在工作过程中对克服锂硫电池缺点的贡献不同，二者的协同作用可以带来1+1＞2的效果。虽然各种不同金属硫化物已经广泛的应用到锂硫电池中，但仅用金属硫化物作为辅助材料与单质硫混合还不能有效解决硫固有的低导电率的问题，必须还要引入金属或碳材料制成金属硫化物复合材料来提高硫的利用率。

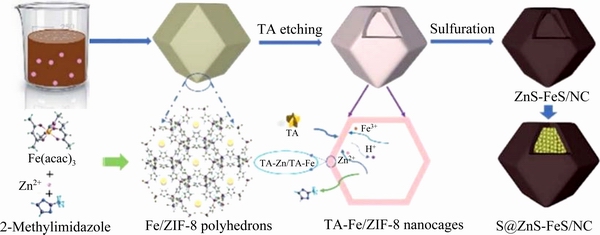

图14 S@ZnS-FeS/NC电极的制备过程流程图[59]
Fig. 14 Representative illustration of preparation processes of S@ZnS-FeS/NC electrodes[59]

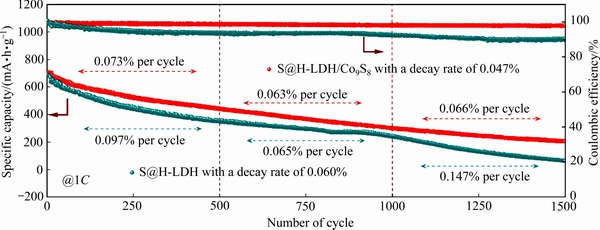

图15 S@H-LDH和S@H-LDH/Co9S8在1C下的长期循环性能[72]
Fig. 15 Long cyclic performance of S@H-LDH and S@H-LDH/Co9S8 at 1C [72]

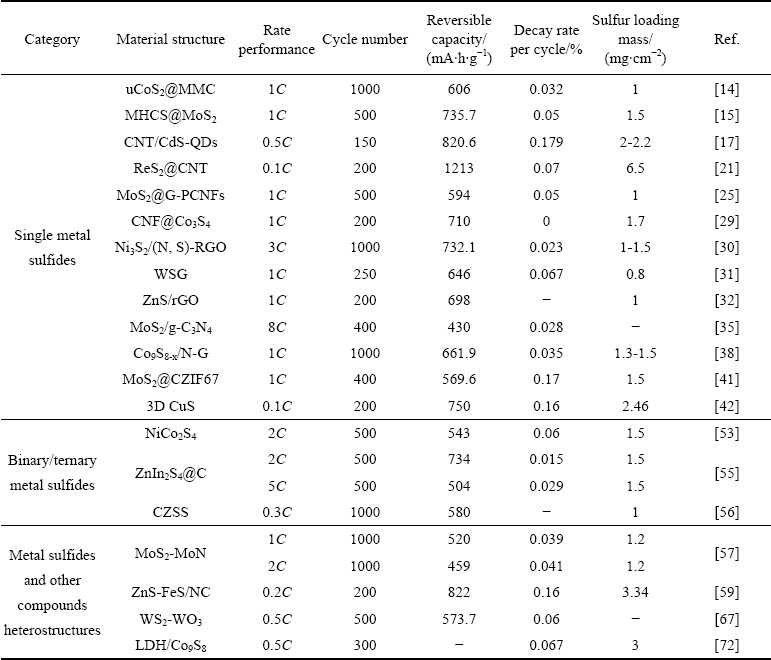

表1 金属硫化物应用正极中的性能总结
Table 1 Summary of performance of metal sulfides for cathode
