DOI: 10.11817/j.issn.1672-7207.2018.01.001

多种热分析法解算硫化矿石氧化分解动力学参数的对比

阳富强^{1, 2}，刘晓霞¹，朱伟方¹

(1. 福州大学 环境与资源学院，福建 福州，350116；

2. 河南理工大学 河南省瓦斯地质与瓦斯治理重点实验室—省部共建国家重点实验室培育基地，河南 焦作，454000)

摘要：为了表征不同热分析法在解算硫化矿石氧化分解反应动力学参数中所呈现出的差异，采用STA449C型热分析仪对采自典型高硫矿山的硫化矿样进行热分析实验；分别运用Coats-Redfem，Doyle，Flynn-Wall-Ozawa(FWO)等积分法和Kissinger，Fridman，Achar等微分法求解出该矿样的氧化分解反应动力学参数。研究结果表明：硫化矿石的氧化分解进程符合一级反应动力学机制；硫化矿石在高温反应阶段的动力学参数值明显高于低温阶段的动力学参数值。对6种热分析方法的求解值进行比较发现，尽管不同热分析法的求解结果都能反映硫化矿石的氧化分解过程，但具体方法不同，结果相差较大。因此，通过热分析手段选择合适的升温速率，以Coats-Redfern法或Doyle法求解并采用FWO法分析校检，可以得到较好反映硫化矿石氧化分解过程的动力学参数。

关键词：硫化矿石；自燃；热分析；动力学参数；求解方法

中图分类号：X915.5        文献标志码：A         文章编号：1672-7207(2018)01-0001-07

Comparison of kinetic parameters of oxidation and decomposition of sulfide ores by different thermoanalytical methods

YANG Fuqiang^{1, 2}, LIU Xiaoxia¹, ZHU Weifang¹

(1. College of Environment and Resources, Fuzhou University, Fuzhou 350116, China;

2. State Key Laboratory Cultivation Base for Gas Geology and Gas Control, Henan Polytechnic University, Jiaozuo 454000, China)

Abstract: In order to reveal the difference of several thermal analysis methods for calculating the kinetic parameters of the oxidation reaction of sulfide ores, thermal analysis experiment was carried out on a sample from typical sulfur-rich mine by using STA449C thermal analyzer. Integration methods such as Coats-Redfern, Doyle, Flynn-Wall-Ozawa (FWO) and differentiation methods such as Kissinger, Fridman and Achar were used to calculate the dynamic reaction parameters of oxidation decomposition of sulfide ore samples. The results show that the oxidation process of sulfide ores is in accordance with the first order reaction kinetics mechanism. The kinetic parameter values of sulfide ore samples at the high temperature stage are significantly higher than those at low temperature. By comparison of the results of different thermal analysis methods, it can be concluded that the results obtained by the different methods can all show combustion diversities of oxidation reaction of sulfide ores, but the discrepancy among results is remarkable depending on the specific method of calculation used. Therefore, the FWO method is used to check the kinetic parameters of the oxidation and decomposition process of sulfide ores by using the method of Coats-Redfern or Doyle by thermal analysis method under appropriate heating rate.

Key words: sulfide ores; spontaneous combustion; thermoanalysis; dynamic parameters; solving methods

硫化矿石自燃是高硫矿山生产中所面临的严重自然灾害之一，我国约有1/3的金属矿山存在自燃隐患^[1-2]。硫化矿石一旦发生氧化自燃事故，不仅迫使整座矿山停产遭受巨大损失，还可能带来诸多环境和安全问题。因此，揭示硫化矿石氧化分解过程中的热行为，进一步确定其反应动力学参数对防治高硫矿山自燃灾害具有重要的指导意义。热分析动力学^[3]是借助热分析技术并采用一定的数学方法获取物质化学反应的动力学参数。由于该方法具有操作便捷、所需样品用量少，因此被广泛应用在研究物质聚合、石油高温裂解、煤热解等动力学参数测试领域。随着热分析技术的进步，许多学者利用热分析方法确定硫化矿石氧化分解的动力学参数，其中最常见的有微分法和积分法两大类^[4-6]。例如，胡慧萍等^[7]用Friedman法分别求解了机械活化前后黄铁矿的热分解过程的反应动力学参数。YANG等^[8]基于Ozawa法计算出硫化矿石经历预氧化前后的表观活化能；田磊等^[9]借助Doyle法计算机械活化后闪锌矿焙烧的表观活化能等动力学参数。LI等^[10]基于Bagchi法求解了机械活化黄铁矿的表观活化能、反应级数等氧化动力学参数。尚钰姣等^[11]通过耦合Popescu法、Coats-Redfem法及Flynn-Wall-Ozawa法确定了黄铁矿氧化反应机理的模式函数。然而，当前硫化矿石的热分析动力学研究只是针对闪锌矿、黄铁矿等单一硫化矿物，且大多采用单一动力学表征方法，未考虑各种方法的适用条件与计算效果。硫化矿石氧化分解是一个复杂的物理化学反应过程，采用不同热分析方法研究侧重点不同，会导致求解出的反应动力学参数值差别较大，因此，有必要对比研究不同热分析方法解算硫化矿石反应动力学参数的差异。基于此，本文作者从典型高硫矿山采集硫化矿样，运用同步热分析实验得到原始分析数据，分别利用Coats-Redfem，Doyle，FWO等积分法和Kissinger，Fridman，Achar等微分法求解不同升温速率下硫化矿石氧化分解进程的活化能和指前因子等反应动力学参数。通过对比分析不同热分析方法拟合结果的物理含义及可靠性程度，为揭示硫化矿石的氧化自燃机理提供理论依据。

1  实验

1.1  样品制备

将采集到的江西某铜矿硫化矿样置于实验室，清洗、干燥并分类密封保存。制取矿样前需要对大块状矿物标本进行预处理，采用手工研磨剥去矿石表面被氧化部分，用锤子(手工法)将置于金属盆钵的矿样进行破碎处理，得到实验所用的硫化矿样。矿样的主要化学成分如表1所示。由表1可见矿样中含有较高的铁和硫。

表1  矿样的化学成分(质量分数)

Table 1  Main chemical compositions of samples    %

1.2  热分析实验

采用德国NETZSCH(耐驰)公司生产的STA449C同步热分析仪对硫化矿样的氧化分解行为进行表征；设置不同升温速率(5，10，15，20 K/min)，空气吹扫30 mL/min，加热范围为25~1 000 ℃。图1和图2所示分别为不同升温速率下的TG和DSC曲线。由图1和图2可知：升温速率对硫化矿样的TG和DSC曲线影响较大。随着升温速率的提高，硫化矿样的TG曲线向高温方向推移，根本原因是矿样温度的升高依靠热量在介质与坩埚再到矿样之间的热传递形成的^[12]，在加热的坩埚和矿样之间形成的温差致使矿样内部出现了温度梯度。矿样的温差效应随着升温速率的提高而增加^[13]。另外，随着升温速率的提高，矿样的DSC曲线也向高温方向移动，相应的起始温度、终止温度和峰值温度增加，且矿样的4条曲线峰形大致相似。这是由于样品温度在很高的升温速率下会导致热流量的相对滞后，因此升温速率大的起始温度和峰值温度均较高。

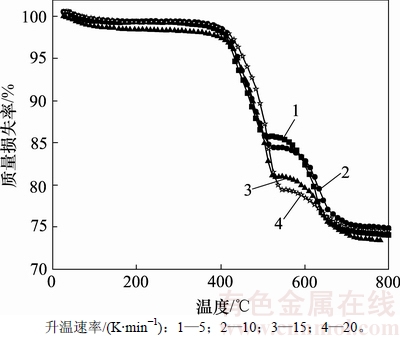

图1  不同升温速率下硫化矿样的TG曲线

Fig. 1  TG curves of samples at different heating rates

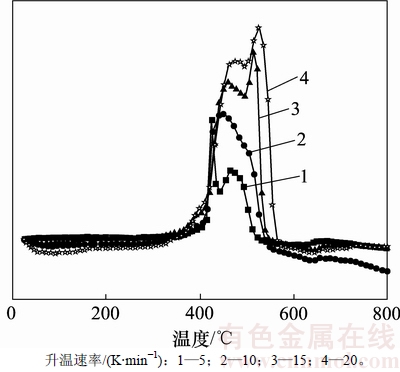

图2  不同升温速率下硫化矿样的DSC曲线

Fig. 2  DSC curves of samples at different heating rates

2  不同热分析方法求解硫化矿样的活化能

由化学反应动力学理论^[3]可知，硫化矿石的氧化分解过程属于固体生成气体的反应，可以用Arrhenius方程式表示：

            (1)

式中：为转化百分率，%；t为反应时间，s；T为温度，K；A为指前因子，s^-1；E为活化能，kJ/mol；R为气体普适常数，8.314 4 J/(mol·K)；为硫化矿石氧化分解过程反应机理函数的微分形式。

因升温速率β=dT/dt，故式(1)可变为

            (2)

2.1  积分法

2.1.1  Coats-Redfern法

由热分析动力学可得，Coats-Redfern方程^[3]可以表示为

      (3)

将常用的反应动力学机理函数分别代入式(3)，对不同升温速率下的TG数据进行处理，可以得到矿样的-1 000/T的一组曲线；曲线中线性相关性最佳的动力学函数就是硫化矿石氧化分解过程的反应机制，具体结果如表2所示。由表2可知：一级反应动力学函数在4种升温速率下的对应相关性系数最大，因此，硫化矿石氧化分解过程的反应机制为一级反应动力学函数，即。

运用一级反应机理函数，作对1 000/T的图形，获得硫化矿样4种升温速率下相应温度区间的拟合直线，如图3所示。由斜率和截距求解得到矿样的反应动力学参数，如表3所示。显然，在不同的升温速率下，由Coats-Redfern法求解得到的动力学参数结果相差很大。

2.1.2  Doyle法

根据Doyle近似计算模型^{[9, 14]}，硫化矿石热反应动力学方程的积分形式如式(4)和(5)。

       (4)

              (5)

将TG数据代入式(4)中，作对1 000/T的图形，得到4种升温速率下低温段(34~111 ℃)、高温段(393~527 ℃)的拟合直线，如图4所示。由对应的斜率和截距求解出动力学参数，见表4。由图4和表4可知：硫化矿样在高温段和低温段的活化能和指前因子的数值范围不同，高温段的活化能和指前因子远大于低温段对应的数值。说明硫化矿石低温阶段氧化分解所需要的活化能较小，随着氧化反应的进行，剩余物难以分解和析出，导致活化能和指前因子增大。其中低温阶段活化能和指前因子的均值分别为34.227 kJ/mol和2.90×10⁶ s^-1；高温阶段活化能和指前因子的均值分别为89.684 kJ/mol和3.23×10⁹ s^-1。

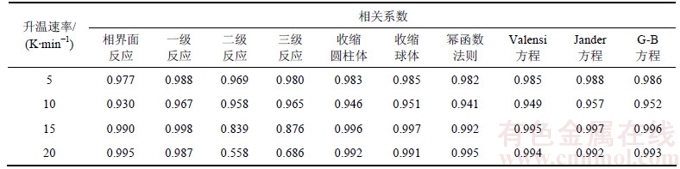

表2  不同升温速率下各种机理函数的相关系数

Table 2  Correlation coefficients of mechanism functions at different heating rates

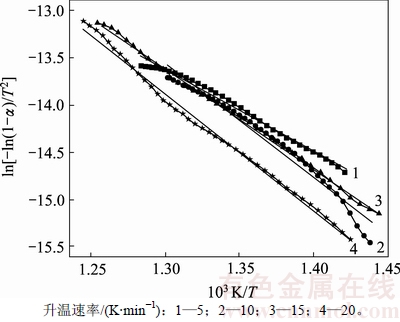

图3  不同升温速率下的Coats-Redfern法拟合曲线

Fig. 3  Fitting curves of Coats-Redfern method at different heating rates

表3  Coats-Redfern法求解得到的动力学参数值

Table 3  Kinetics parameters of samples at different heating rates by Coats-Redfern method

2.1.3  FWO法

FWO法^[3]可以表示为式(6)，该方法适用于E/(RT)>>13的条件，其避开了因选择反应机理函数所产生的误差，所以，可以用来检验假设反应机理函数计算出活化能^[15]。

     (6)

在不同升温速率β_i下，若一定时，则G(α)就一致。根据式(6)，可以用-1 000/T呈线性关系计算活化能E。由式(6)和DSC曲线，采用origin8.0进行线性拟合，求解出不同转化率α下对应的活化能和指前因子，结果如图5所示。其中活化能E平均值为86.742 kJ/mol，=9.50，即A=3.16×10⁹ s^-1。

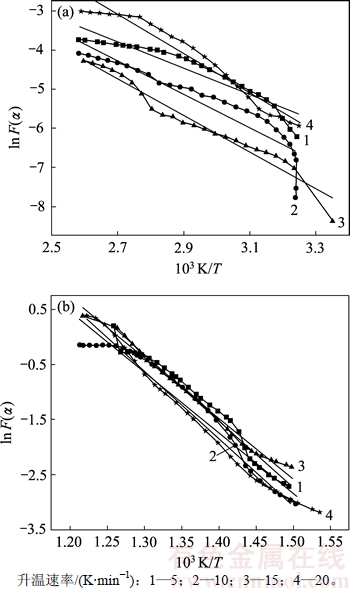

图4  不同升温速率下的Doyle法拟合曲线

Fig. 4  Fitting curves of Doyle method at different heating rates

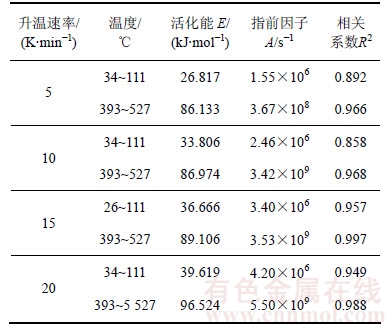

表4  Doyle法求解得到的动力学参数

Table 4  Kinetics parameters of samples at different heating rates by Doyle method

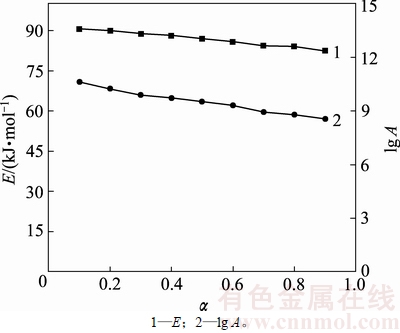

图5  FWO法计算矿样的E和lg A

Fig. 5  E and lg A of sulfide samples calculated by FWO method

2.2  微分法

2.2.1  Kissinger法

Kissinger法^[3]常基于 DTA 或DSC实验数据计算反应动力学参数，该方法的前提是假设 DTA或DSC 曲线峰值温度时反应速率最大，然而，反应速率最大不一定发生在峰顶温度, 因此，误差较大^[16]。该法只适用于的反应，而且只有一级反应对应的求解结果比较准确。Kissinger法可以表示为

             (7)

利用origin8.0进行线性拟合，相关系数为0.92，表明矿样的拟合结果较好，结果如图6所示；由拟合方程求解活化能E=108.960 kJ/mol，=8.94。

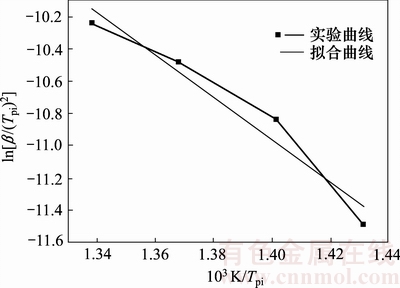

图6  不同升温速率下的Kissinger法拟合曲线

Fig. 6  Fitting curves of Kissinger method at different heating rates

2.2.2  Fridman法

Fridman法^[3]通过取自然对数得到，见下式。在Friedman式中，当一定时，为常数；根据下式可以利用-1 000/T成线性关系来计算相应的活化能E和A，结果如表5所示。

         (8)

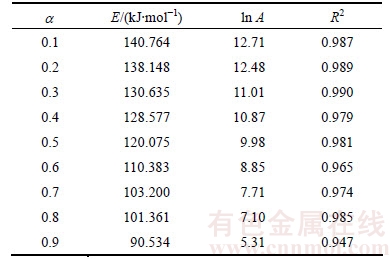

表5  Fridman法计算不同对应的E，A和R

Table 5  E, A and R values of sulfide ore samples at different by Fridman method

2.2.3  Achar法

式(1)经过变化，可以得到Achar法^[3]，见下式：

         (9)

由对1 000/T作图，获取4种升温速率下对应温度区间的拟合直线，如图7所示。根据斜率和截距求解出矿样的动力学参数，如表6所示。

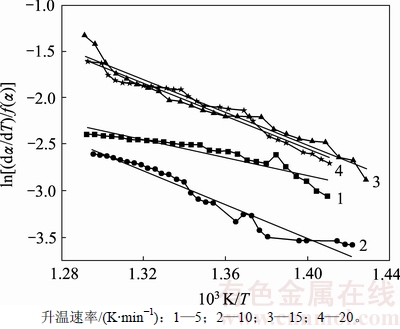

图7  不同升温速率下的Achar法拟合曲线

Fig. 7  Fitting curves of Achar method at different heating rates

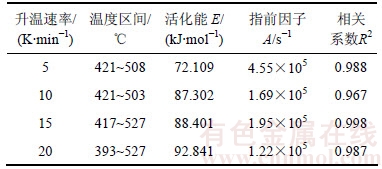

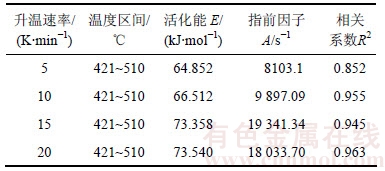

表6  Achar法求解得到的动力学参数值

Table 6  Kinetics parameters of samples at different heating rates by Achar method

3  结果与讨论

FWO法求解E时避免了假设反应机理函数所产生的误差。由图5可知：FWO法计算不同转化率对应的硫化矿样的活化能E和lg A基本稳定，因此其结果可作为比较其他方法求解结果可靠性的参照^[17]。实验数据表明不同升温速率下使用Coats-Redfern法求解硫化矿样氧化分解的动力学参数结果相差很大。除此之外，由于Coats-Redfern计算方法必须先假设反应机理^[17]，且该方法求解动力学参数只适用于矿样的高温氧化阶段^[18]。与FWO法的求解结果对比发现：当升温速率为10 K/min时，采用该方法计算的结果相当接近。运用Doyle法求解活化能的结果与反应机制无关，因此，可以避免反应机制选择过程中产生误差^[19]。当升温速率为5和10 K/min时对应的高温阶段，用Doyle法计算的结果相当接近，因此，可以将该升温速率条件下计算的结果作为其氧化分解动力学参数。

在微分法中，Kissinger 法计算反应动力学参数值迅速灵敏，近似性好，然而求解的结果偏大，误差较大。该方法只适用于反应机理函数为的反应，而且只有一级反应的结果比较准确。该方法的前提是假设 DTA或DSC 曲线峰值温度时反应速率最大。结果表明：氧化分解反应过程的最大速率不一定发生在曲线的峰值温度上。Friedman法求解得到活化能的平均值为118.17 kJ/mol，lnA平均值为9.56。与FWO法相比，该方法所求的数值偏大；且不同转化率对应的数据波动较大，线性拟合相关性结果不如FWO法好。Achar法求解得到的活化能与指前因子等反应动力学参数与FWO法计算所得相比偏小；而采用FWO法求解反应动力学参数也存在一些不足，比如对FWO法求解结果进行的逻辑分析其实只是一种最可几分布的结果，有时不能代表活化能的真实值^[17]。因此，若只采用单一的动力学分析方法进行拟合，会出现较大偏差。

通过以上分析，在解算硫化矿石的氧化分解动力学参数中，积分法求解显然优于微分法。因此，可以借助热分析技术，采用Coats-Redfern法或Doyle法结合FWO法来确定硫化矿样氧化分解的反应动力学参数。在选择合适的升温速率条件下，采用Coats-Redfern法或Doyle法计算并用FWO法分析校检，可以得到客观反映硫化矿石氧化分解过程的动力学参数。

4  结论

1) 升温速率对硫化矿石的氧化分解过程有较大影响。随着升温速率的升高，硫化矿样的TG和DSC曲线向高温方向推移；对应的起始温度、终止温度、最大质量损失温度和峰值温度相应增加。

2) 硫化矿样在高温区间和低温区间的活化能和指前因子不同，高温段的活化能(89.684 kJ/mol)和指前因子(2.90×10⁸ s^-1)远大于低温段的活化能(34.227 kJ/mol)和指前因子(2.90×10⁶ s^-1)。表明硫化矿石低温阶段氧化分解反应所需要的活化能较小，随着氧化分解的进行，矿样剩余物难以分解和析出，导致活化能和指前因子增大。

3) 对6种不同热分析方法求解结果进行比较，发现积分法求解动力学参数比微分法的效果更好。对于硫化矿石的氧化分解进程，可以采用Coats-Redfern法或Doyle法，并结合FWO法计算来确定其反应动力学参数。在选择合适升温速率条件下，以Coats-Redfern法(10 K/min)或Doyle法(5和10 K/min)计算并用FWO法分析校检，可以得到客观反映硫化矿石氧化分解过程的动力学参数。其中采用Coats-Redfern法得出升温速率为5 K/min时的活化能E为87.302 kJ/mol，指前因子A为1.69×10⁵ s^-1；采用Doyle法得出升温速率为5和10 K/min条件下的活化能分别为86.133 kJ/mol和86.974 kJ/mol，指前因子A分别为3.42×10⁹ s^-1和3.53×10⁹ s^-1。最终可以确定硫化矿样氧化分解反应的活化能E为86.742 kJ/mol，A=3.16×10⁹ s^-1。

参考文献：

[1] 李孜军. 硫化矿石自燃机理及其预防关键技术研究[D]. 长沙: 中南大学资源与安全工程学院, 2007: 1-5.

LI Zijun. Key technique research on spontaneous combustion mechanism and prevention of sulfide ores[D]. Changsha: Central South University. School of Resources and Safety Engineering, 2007: 1-5.

[2] 艾纯明, 吴爱祥, 王贻明, 等. 高硫矿石细菌脱硫及其反应动力学分析[J]. 中国有色金属学报, 2015, 25(5): 1345-1354.

AI Chunming, WU Aixiang, WANG Yiming, et al. Bacterial desulfurization of sulfide ores and its reaction kinetics analysis[J]. The Chinese Journal of Nonferrous Metals, 2015, 25(5): 1345-1354.

[3] 胡荣祖, 高胜利, 赵凤起, 等. 热分析动力学[M]. 2版. 北京: 科学出版社, 2008: 54-80.

HU Rongzu, GAO Shengli, ZHAO Fengqi, et al. Kinetics of thermal analysis[M]. 2nd ed. Beijing: Science Press, 2008: 54-80.

[4] 阳富强, 吴超, 刘辉, 等. 硫化矿石自燃的热分析动力学[J]. 中南大学学报(自然科学版), 2011, 42(8): 2470-2474.

YANG Fuqiang, WU Chao, LIU Hui, et al. Thermal analysis kinetics of sulfide ores for spontaneous combustion[J]. Journal of Central South University (Science and Technology), 2011, 42(8): 2470-2474.

[5] 徐长富, 齐庆杰, 陈晨, 等. 基于活化能指标的硫铁矿石自燃倾向性研究[J]. 安全与环境学报, 2011, 11(1): 220-222.

XU Changfu, QI Qingjie, CHEN Chen, et al. Study on the spontaneous combustion tendency of Pyrite stone based on activation energy index[J]. Journal of Safety and Environment, 2011, 11(1): 220-222.

[6] 张有新, 何利华, 刘旭恒. 机械活化对磁黄铁矿浸出动力学的影响[J]. 中南大学学报(自然科学版), 2010, 41(6): 2085-2090.

ZHANG Youxin, HE Lihua, LIU Xuheng. Effect of mechanical activation on leaching kinetics of pyrrhotite[J]. Journal of Central South University (Science and Technology), 2010, 41(6): 2085-2090.

[7] 胡慧萍, 陈启元, 尹周澜, 等. 机械活化黄铁矿的热分解动力学[J]. 中国有色金属学报, 2002, 12(1): 201-204.

HU Huiping, CHEN Qiyuan, YIN Zhoulan, et al. Kinetics of thermal decomposition of mechanically activated pyrite[J]. The Chinese Journal of Nonferrous Metals, 2002, 12(1): 201-204.

[8] YANG Fuqiang, WU Chao, LI Zijun. Spontaneous combustion tendency of fresh and pre-oxidized sulfide ores[J]. Journal of Central South University of Technology, 2014, 21(2): 715-719.

[9] 田磊, 张廷安, 吕国志, 等. 机械活化对闪锌矿物化性质及焙烧动力学的影响[J]. 中国有色金属学报, 2015, 25(12): 3535-3542.

TIAN Lei, ZHANG Tingan, LV Guozhi, et al. Effect of mechanical activation on physical and chemical properties and roasting kinetics of sphalerite[J]. The Chinese Journal of Nonferrous Metals, 2015, 25(12): 3535-3542.

[10] LI Xin, CHEN Zilin, CHEN Xianfeng, et al. Effects of mechanical activation methods on thermo-oxidation behaviors of pyrite[J]. Journal of Wuhan University of Technology-Mater, 2015, 30(5): 974-980.

[11] 尚钰姣, 牛奕, 陈先锋, 等. 不同升温速率下黄铁矿氧化动力学及补偿效应[J]. 安全与环境学报, 2016, 16(1): 77-81.

SHANG Yujiao, NIU Yi, CHEN Xianfeng, et al. Kinetics and compensation effects of pyrite oxidation at the different heating rates[J]. Journal of Safety and Environment, 2016, 16(1): 77-81.

[12] 阳富强, 吴超, 石英. 热重与差示扫描量热分析法联用研究硫化矿石的热性质[J]. 科技导报, 2009, 27(22): 66-71.

YANG Fuqiang, WU Chao, SHI Ying. Thermal properties of sulfide ores determined by using thermogravimetric and differential scanning calorimetric method[J]. Science & Technology Review, 2009, 27(22): 66-71.

[13] 刘剑, 陈文胜, 齐庆杰. 基于活化能指标煤自燃倾向性研究[J]. 煤炭学报, 2005, 30(1): 67-70.

LIU Jian, CHEN Wensheng, QI Qingjie. Study on spontaneous combustion tendency of coal based on activation energy index[J]. Journal of China Coal Society, 2005, 30(1): 67-70.

[14] 宋宁. 黄铜矿硫化焙烧相变反应动力学研究[J]. 昆明理工大学学报, 2002, 27(2): 5-8.

SONG Ning. Kinetics of the phase transformation of chalcopyrite in roasting process at low temperature in presence of additives[J]. Journal of Kunming University of Science and Technology, 2002, 27(2): 5-8.

[15] KOGA N. Ozawa’s kinetic method for analyzing thermoanalytical curves[J]. Journal of Thermal Analysis and Calorimetry, 2013, 113(3): 1527-1541.

[16] 张强, 何宏平, 陶奇. 基于热重分析的菱镁矿分解动力学解析[J]. 岩石矿物学杂志, 2014(2): 391-396.

ZHANG Qiang, HE Hongping, TAO Qi. Decomposition kinetics of magnesite deduced from thermogravimetric analysis[J]. Acta Petrologica et Mineralogica, 2014(2): 391-396.

[17] 何宏舟, 骆仲泱, 岑可法. 不同热分析方法求解无烟煤燃烧反应动力学参数的研究[J]. 动力工程, 2005, 25(4): 493-499.

HE Hongzhou, LUO Zhongyang, CEN Kefa. Study on dynamic reaction parameters of anthracite combustion by using different thermoanalytical methods[J]. Power Engineering, 2005, 25(4): 493-499.

[18] 陈凯, 秦汝祥. 不同氧化温度和升温速率下煤的活化能研究[J]. 煤炭与化工, 2014, 37(3): 23-25.

CHEN Kai, QIN Ruxiang. Study on activation energy of coal under different oxidation temperature and heating rate[J]. Coal and Chemical Industry, 2014, 37(3): 23-25.

[19] 刘亮, 邬海明, 欧凤林, 等. 脱脂餐厨垃圾燃烧特性及几种动力学模型结果比较[J]. 湖北大学学报(自然科学版), 2015, 37(2): 97-102.

LIU Liang, WU Haiming, OU Fenglin, et al. Combustion characteristics and comparison of several dynamic model results of degreased kitchen waste[J]. Journal of Hubei University (Natural Science), 2015, 37(2): 97-102.

(编辑  杨幼平)

收稿日期：2017-01-05；修回日期：2017-04-07

基金项目(Foundation item)：国家自然科学基金资助项目(51741402，51304051)；福建省自然科学基金资助项目(2016J01224)；河南省瓦斯地质与瓦斯治理重点实验室—省部共建国家重点实验室培育基地开放基金资助项目(WS2017B03) (Projects(51741402, 51304051) supported by the National Natural Science Foundation of China; Project(2016J01224) supported by the Fujian Provincial Natural Science Foundation; Project(WS2017B03) supported by the State Key Laboratory Cultivation Base for Gas Geology and Gas Control, Henan Polytechnic University)

通信作者：阳富强，博士，副教授，从事矿山安全方面研究；E-mail: ouyangfq@163.com
