稀有轻金属铍及其合金的应用进展
来源期刊:稀有金属2021年第4期
论文作者:郑莉芳 王晓刚 岳丽娜 黄俊忠 钟景明
文章页码:475 - 483
关键词:铍;铍合金;核能;高能物理;国防及航空航天;
摘 要:铍是一种具有优异核性能和物理性能的稀有轻金属,密度低、比刚度高、比强度大、热性能优异,常作为功能和结构材料应用于许多重要领域,其合金具有独特的机械性能、物理性能和良好的加工性能,是高科技领域的重要材料。本文综述了铍及其合金在核能、高能物理、国防及航空航天和商业等众多关键领域的最新应用进展。在核能领域,铍及氧化铍常用作核反应堆的反射体材料或减速剂;在高能物理领域,世界各国均将铍作为粒子加速器中束流管/窗口的最佳制作材料;在国防及航空航天领域,铍是惯性导航系统最理想的结构材料,由铍作为主材的惯性器件具有最高的导航精度,铍及其合金应用于飞行器结构件上,可有效减小构件重量、降低发射成本,铍及铍铝合金良好的光学性能和机械性能,使其成为光学系统中镜体和支撑结构的首选材料;在商业领域中,铍振膜的应用使音响品质显著提升。本文通过铍及其合金在促进其应用领域技术进步和改进产品性能中所发挥的重要作用,说明其作为"战略性、关键性"工程材料所起到的关键支撑,进而分析了我国在铍及其合金的研究生产现状,展望了其发展前景。本文将有助于科技人员对铍及其合金应用的全面认识,使其进入更多领域发挥独特作用。
网络首发时间: 2019-08-05 20:59
稀有金属 2021,45(04),475-483 DOI:10.13373/j.cnki.cjrm.xy19050007
郑莉芳 王晓刚 岳丽娜 黄俊忠 钟景明
北京科技大学机械工程学院
华北科技学院化学与环境工程学院河北省危险化学品安全与控制技术重点实验室
西北稀有金属材料研究院稀有金属特种材料国家重点实验室
铍是一种具有优异核性能和物理性能的稀有轻金属,密度低、比刚度高、比强度大、热性能优异,常作为功能和结构材料应用于许多重要领域,其合金具有独特的机械性能、物理性能和良好的加工性能,是高科技领域的重要材料。本文综述了铍及其合金在核能、高能物理、国防及航空航天和商业等众多关键领域的最新应用进展。在核能领域,铍及氧化铍常用作核反应堆的反射体材料或减速剂;在高能物理领域,世界各国均将铍作为粒子加速器中束流管/窗口的最佳制作材料;在国防及航空航天领域,铍是惯性导航系统最理想的结构材料,由铍作为主材的惯性器件具有最高的导航精度,铍及其合金应用于飞行器结构件上,可有效减小构件重量、降低发射成本,铍及铍铝合金良好的光学性能和机械性能,使其成为光学系统中镜体和支撑结构的首选材料;在商业领域中,铍振膜的应用使音响品质显著提升。本文通过铍及其合金在促进其应用领域技术进步和改进产品性能中所发挥的重要作用,说明其作为“战略性、关键性”工程材料所起到的关键支撑,进而分析了我国在铍及其合金的研究生产现状,展望了其发展前景。本文将有助于科技人员对铍及其合金应用的全面认识,使其进入更多领域发挥独特作用。
中图分类号: TG146.24
作者简介:郑莉芳(1978-),女,河南焦作人,博士,教授,研究方向:特殊环境下铍的性能,电话:13720092066,E-mail:zhengli-fang@ustb.edu.cn;
收稿日期:2019-05-07
基金:国家自然科学基金项目(11875003);国家重点研究开发计划重大项目(2016YFC0802905)资助;
Zheng Lifang Wang Xiaogang Yue Lina Huang Junzhong Zhong Jingming
School of Mechanical Engineering,University of Science and Technology Beijing
Hebei Key Laboratory of Hazardous Chemicals Safety and control Technology,School of chemical and Environmental Engineering,North China Institute of Science and Technology
State Key Laboratory of Special Rare Metal Materials,Northwest Rare Metal Materials Research Institute
Abstract:
Beryllium was a light rare metal with excellent nuclear and physical properties. It had low density,high specific stiffness,high specific strength and excellent thermal properties. As a kind of functional and structural materials,beryllium was widely used in many important areas. Its alloys were important materials in many high-tech fields because of their unique mechanical and physical properties and good processing properties. This paper reviewed recent application progress of beryllium and its alloys in the field of nuclear energy,high-energy physics,national defense and aerospace,and commercial applications. In the field of nuclear energy,beryllium metal became an important reflection of nuclear weapons and the reactor material and deceleration owing to its outstanding nuclear performance. Beryllium oxide had more excellent nuclear performance,whose neutron scattering cross section and the reduction ratio were higher than those of beryllium and graphite,which could reflect and decelerate neutrons effectively. Compared with beryllium,the high temperature irradiation stability of beryllium oxide was good. It still had a high mechanical strength at high temperature and thermal conductivity,which made it more suitable for the reflector,the moderator of the reactor and nuclear fuel dispersion agent.In the field of high-energy physics,beryllium had become the ideal material for beam tube in accelerators all over the world due to its low density,high strength,good thermal properties,non-magnetic properties and corrosion resistance. In the field of national defense and aerospace,beryllium is the most ideal structural material for inertial navigation system. As the main material,beryllium had the highest navigation accuracy,and was widely used in the field of inertial navigation for strategic missiles,fighter jets,carrier rockets,civil aviation and nuclear submarines. In addition,beryllium materials possessed superior mechanical properties such as high specific stiffness and high strength while maintaining their original characteristics such as low density and good thermal performance. Therefore,beryllium components could be made lighter and thinner to effectively reduce the weight of components and significantly reduce the launching cost under the premise of meeting the strength requirements. Polishing of beryllium had good reflectivity to infrared rays,which made it play an irreplaceable role in the field of optical. Beryllium mirror had high stiffness and good dimension stability,and could make the optical system capture images clearer and more accurate. It could be used for night vision system,the infrared camera,the optical system of the tank fire control system and fighter jets. Beryllium had become the preferred material for reflectors in space and ground optical systems due to its excellent mechanical,physical and polishing properties. In the commercial field,beryllium had become the preferred material for X-ray windows/tubes due to its good rigidity and high X-ray penetration. Beryllium foil could be used to make the vibration diaphragm of advanced loudspeaker. The application of beryllium diaphragm could improve the sound quality significantly. Beryllium copper alloy was the main form of beryllium consumption,because of its good casting performance,high thermal conductivity,easy welding repair,easy maintenance,had been widely used in the mold industry,and integrated circuit manufacturing process probes were also made of beryllium copper alloy. Beryllium and its alloys played an important and irreplaceable role in nuclear energy,high energy physics,national defense,aerospace and commercial fields. China had built the mining,mineral processing,smelting,processing and beryllium poison protection such as relatively complete industrial system,formed the beryllium oxide,beryllium beads,beryllium alloys and nuclear energy,weapons,inertial navigation and optical instrument with a series of beryllium material products production capacity,which had become one of the three qualified suppliers of beryllium material recognized by ITER,an international thermonuclear fusion reactor. With the increasing understanding of beryllium and its alloys by Chinese scientists and technicians,beryllium and its alloys would enter more application fields and release great potential and play a unique role in the foreseeable future. The important role played by beryllium and its alloys in promoting technological advancement and product performance in its applications fields demonstrated its key supporting role as a“strategic and critical”engineering material. The research and production status of beryllium and its alloys in China were further analyzed,and its development prospect was prospected.
Keyword:
beryllium; beryllium alloys; nuclear energy; high-energy physics; national defense and aerospace;
Received: 2019-05-07
自20世纪40年代铍的规模化、工业化应用至今,铍的应用范围由早期的核技术和X射线领域逐渐扩展至战略核能、高能物理、国防及航空航天和商业等领域,成为一种引人瞩目的“战略性、关键性”工程材料。
铍是一种核性质和物理性质十分优异的稀有轻金属。铍密度低,与镁相当,约为铝的2/3;其弹性模量高,为钢的1.7倍,为比刚度最高的金属,这使得铍具有良好的尺寸稳定性;其比强度大,约为镁合金的2.1倍,并且在800℃高温下仍然保持很高的强度。铍是熔点最高的轻金属,约为铝和镁的2倍,也是比热容最大的金属,吸热能力相当于铝的2.5倍,并且铍的比热容会随温度的升高而显著增加,一直保持到其熔点;铍的导热性能极佳,其热导率约为钢的4倍,与铝相当;铍的热膨胀系数与不锈钢、镍钴合金相当,为铝的1/2,优异的热性能也成为铍良好尺寸稳定性的重要原因。铍的相对原子质量仅为9,其中子在原子核中的结合能仅相当于大多数稳定原子能量的1/6~1/5,可以用作中子源、中子倍增剂。此外,在所有金属中铍的热中子吸收截面最小、散射截面最大,是很好的反应堆反射材料和减速剂。铍还具有优良的光学性能,经抛光的铍表面对红外线的反射率高达99%,非常适合用于制作红外光学镜体,特别是在太空领域,铍的密度小、尺寸稳定性好、强度高、热性能优异等特点使其成为空间光学镜体及其支撑部件的首选材料,被称为“空间金属”。铍对X射线的穿透率是相同厚度铝的17倍,被称为“金属玻璃”,成为X射线窗口不可缺少的材料
铍铜合金是一种综合性能优良的有色合金弹性材料,具有高强度、高硬度、高导电性、高导热性、耐蚀、耐磨、耐疲劳、耐低温、无磁性、冲击时不会产生火花等一系列优点,在所有铜合金中综合性能最好,是铜合金中的“弹性之王”,广泛应用于航空航天、通信、计算机、汽车等领域,成为国民经济建设中不可缺少的重要工业材料
本文介绍了铍及其合金在核能、高能物理、国防及航空航天和商业等领域中的最新应用进展,有助于科学技术人员对铍金属及其合金应用的全面认识,使其进入更多领域发挥独特作用。
1铍及其合金的应用进展
1.1核能领域
铍金属的优异核性能使其成为核武器与反应堆的重要反射材料和减速材料。根据国际核安全中心的数据,目前在全世界共有382座研究用核反应堆,其中有82座使用铍作为核反应堆芯的反射体材料和减速剂,如美国橡树岭研究反应堆(ORR)、日本原子能研究所材料试验反应堆(JM-TR)和研究反应堆(JRR-3)、法国的Jules Horowitz反应堆(JHR)、叙利亚的微型中子源反应堆(MN-SR)等均用铍作为反射体材料或减速剂
图1 美国先进试验反应堆用铍反射器组件
Fig.1 Beryllium reflector assembly of United States ATR
托克马克聚变反应堆是未来战略能源发展的目标之一,铍作为约束等离子体的内壁材料,已经成功运用于“欧洲联合环”聚变反应堆(JET),图2为JET在2006~2007年第四次更换等离子体内壁的铍瓦
氧化铍的核性能优异,它的中子散射截面、减速比均比铍和石墨高,能有效反射和减速中子,与铍单质相比,氧化铍的高温辐照稳定性好,高温时仍有相当高的机械强度和热导率,且价格更低,这使它更适用于反应堆的反射体、减速剂和核燃料的弥散剂。氧化铍不仅用于试验用的反应堆,而且还用于潜艇、船及空间系统的反应堆,如美国宇航局的千瓦级斯特林技术空间反应堆(KRUSTY)采用氧化铍作为其反射体原材料
1.2高能物理领域
在高能物理研究中,正负电子经加速聚焦后在束流管中进行对撞并产生次级粒子穿出束流管,物理学家对次级粒子进行探测以探索新的物理现象。由于铍具有密度小、强度高、热性能好、无磁性以及耐腐蚀等优良特性,成为世界各国加速器中束流管的理想材料。目前,欧洲核子研究中心(CERN)的大型强子对撞机(LHC)、日本高能加速器研究机构(KEK)的探测器BELLE、美国康奈尔大学加速器(CESR)的探测器CLEO等均选择铍作为其束流管的主要制作材料

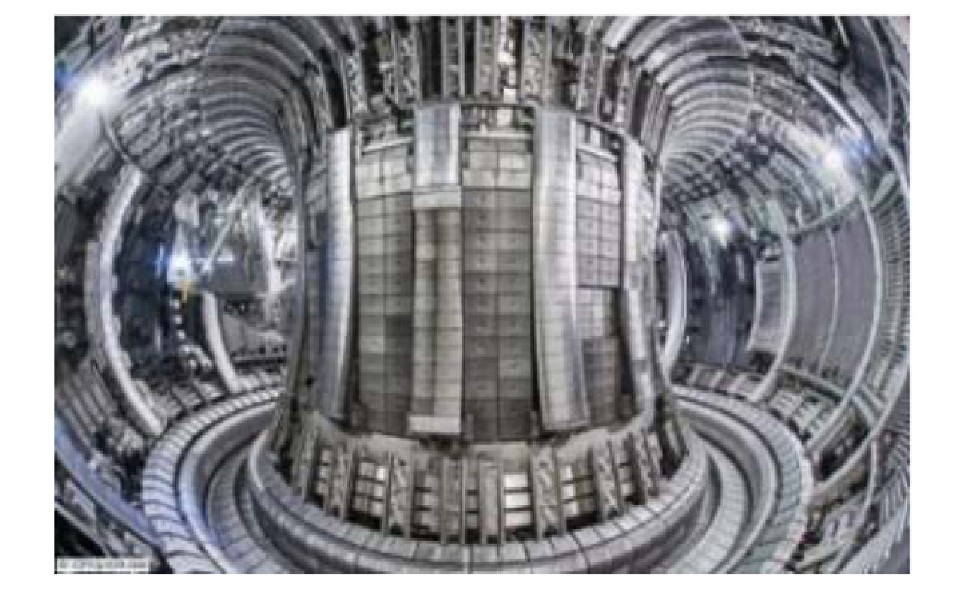

图2 JET在2006~2007年第四次更换等离子体内壁铍瓦
Fig.2 Replacement of plasma wall beryllium tile in JET for the fourth time in 2006~2007
1.3国防及航空航天领域
1.3.1惯性导航系统
导弹、飞机、火箭、潜艇的惯性导航系统被认为是最精密的装置,由于具有较高的尺寸稳定性和较低的密度,铍成为惯性导航系统中最理想的结构材料,与其他金属相比,铍作为主材的惯性器件具有最高的导航精度。
在战略导弹惯性导航领域,美国的大力神、民兵Ⅱ和民兵Ⅲ型、和平卫士、MX陆基战略导弹与北极星、海神、三叉戟海基战略导弹,均采用铍材陀螺组件和惯性平台,图5为美国和平卫士洲际弹道导弹用的铍材先进惯性参考球。俄罗斯的白杨、SS-24、SS-25陆基洲际导弹的惯性仪表和惯性平台也均采用铍进行制作。铍在战略导弹制导系统的应用大幅提高了惯性器件的各项性能,成为实现导弹武器系统高精度、高稳定性和高可靠性的关键材料

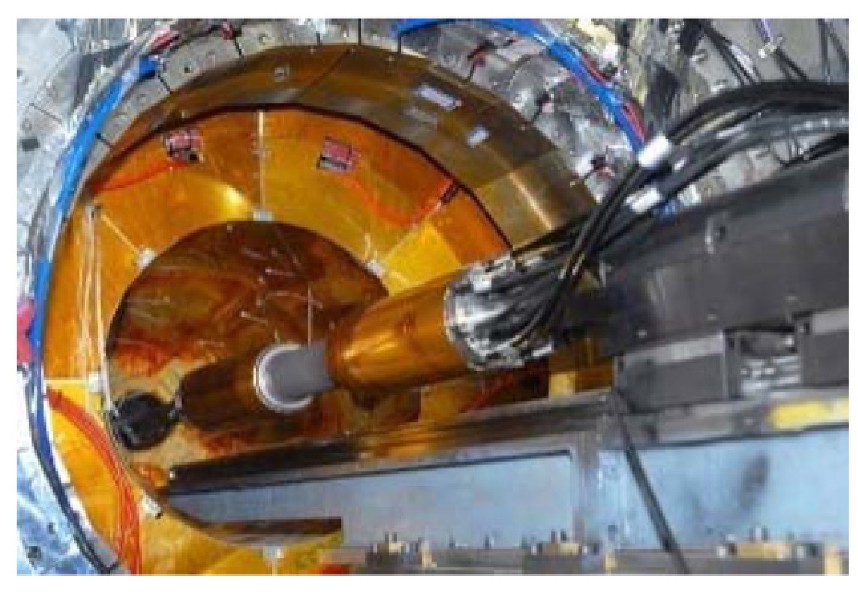

图3 BEPCⅡ/BES III束流管
Fig.3 BEPCⅡ/BES III beam pipe

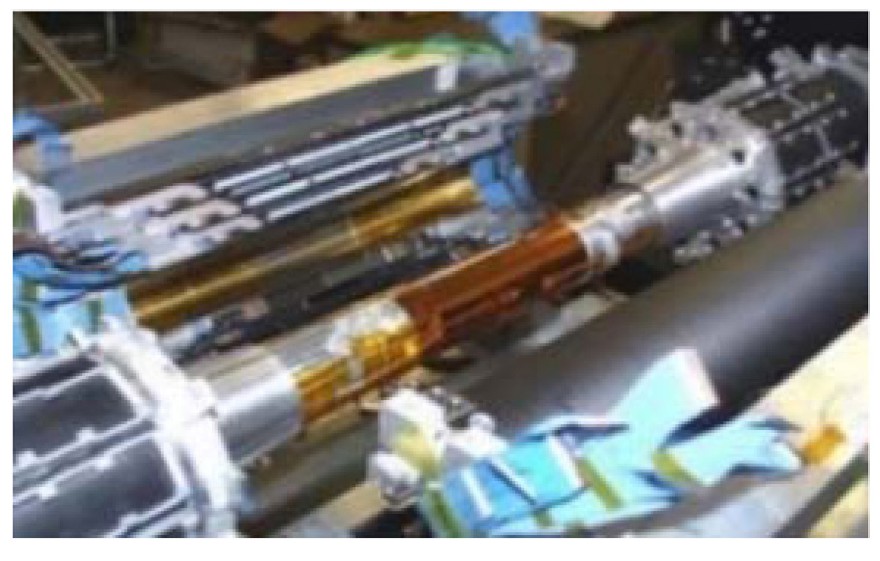

图4 KEK/BELLE束流管
Fig.4 KEK/BELLE beam pipe
在战斗机、运载火箭、民航的惯导系统中,铍制精密导航仪表也得到了广泛应用。波音707、747客机的LTN-51惯性平台以及阿波罗登月飞船的惯性导航系统中均使用了大量铍制精密器件。霍尼威尔公采用Φ38 mm空心铍转子制作的SPN/GE-ANS惯性导航系统用于B-52战略轰炸机和F-111、F117A隐形战斗轰炸机,大大减少了导弹系统的误差,该系统经改进后广泛应用于海、陆、空大地测量,能够精确测量经纬度、高程和重力。图6为美国土星5号运载火箭的第一个全铍惯性平台S-124中的铍材惯性参考球,铍的运用使系统导航精度提高了10倍
图5 美国和平卫士洲际弹道导弹用的铍材先进惯性参考球
Fig.5 Beryllium advanced inertial reference sphere of United States Peace guardian intercontinental ballistic missile

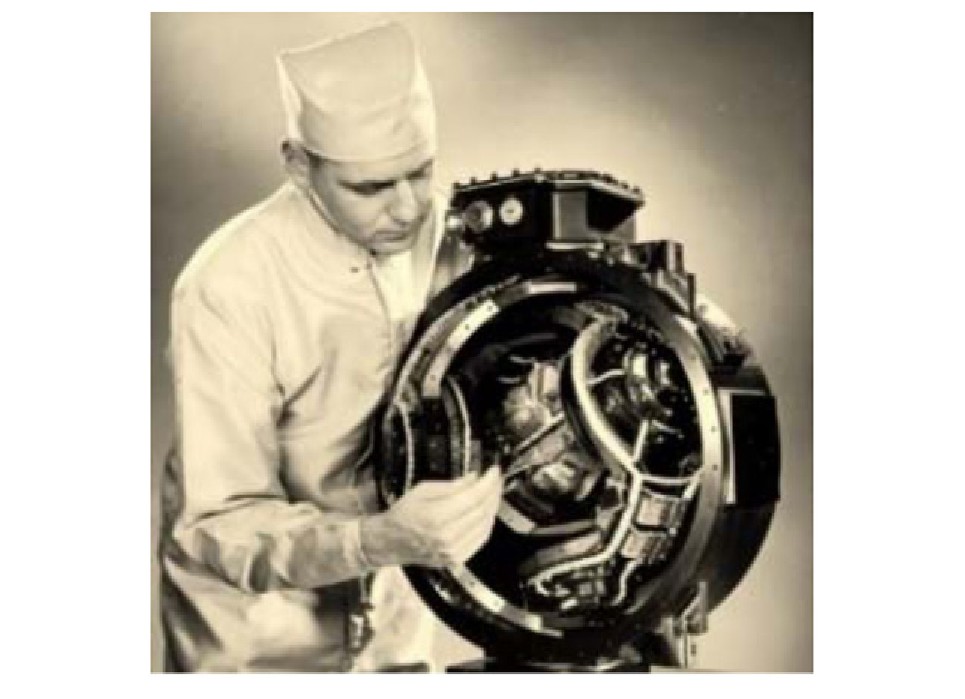

图6 用于美国土星5号运载火箭的铍材惯性参考球
Fig.6 Beryllium inertial reference sphere of the US Saturn 5launch vehicle
在核潜艇惯性导航领域,也多用铍制作实心或空心球转子,例如,美国洛克韦尔公司研制的AN/WSN-3型静电陀螺导航仪采用Φ10 mm实心铍球转子,装备于拉菲特级战略核潜艇和攻击型核潜艇,提高了潜艇导航精度、增强了核潜艇的隐蔽性;俄罗斯中央电器科学研究所研制的静电陀螺仪采用Φ50 mm空心铍球转子用于静电陀螺监控器中,并装备于台风级导弹核潜艇;法国萨基姆公司研制的CIN/SGN-3C/ESGM惯导系统采用Φ6 mm的实心铍球转子静电陀螺仪,并装备于凯旋级导弹核潜艇
1.3.2飞行器结构件
随着粉末冶金制备技术的不断进步,铍材在保持原有密度低、热性能好等特性的基础上,还具备了高比刚度、高强度等优越的机械性能,因此,在满足强度要求的前提下,铍构件可以做得更轻更薄,有效减少构件重量,大幅降低发射成本。
前苏联暴风雪号航天飞机,飞机的蒙皮、散热器和发动机喷嘴等位置均使用了大量的铍及其化合物。美国在宇宙飞船上用铍制蒙皮不仅可以有效减轻飞船质量而且还可以起到隔热的作用,阿吉纳飞船使用铍取代镁合金来制作蒙皮,重量减轻20%。美国空军的C-5型银河号运输机使用24块直径为485 mm的铍金属来做制动器的吸热盘。在军用飞机上,美国F-4鬼怪式飞机使用铍制尾舵后,扭转刚度提高5倍。美国海军F-14战斗机的增强带上也使用了铍
铍铝合金是一种高性能轻质材料,其加工制造特性与铝合金相似,因其优异的力学和热学特性,在国防、航空航天和汽车领域得到广泛应用。美国斯达麦特公司生产的铍铝合金熔模铸件已用于美国RAH-66 Comanch型军用直升机的导弹系统和光电感知系统、F-22战斗机和爱国者PAC-3型导弹系统。图7为美国F-35闪电Ⅱ隐形战斗机的红外光电瞄准系统万向外壳,采用铍铝合金使得其设计简化、重量减轻、性能提高,空军F-18战斗机、F-22战斗机、JSF联合打击战斗机上的航空电子设备也采用铍铝合金来制作电路板的高强、高导热基片。近年来,俄罗斯航空航天研究所在铍铝合金中加入镁元素,使得合金组织更细小、力学性能更优,这种新型材料已应用于Buran太空船和一些卫星上
铍铜合金因铍含量高低不同可分为高导电率铍铜合金和高强度铍铜合金。高导电率铍铜合金具有良好的弹性和应力松弛抗力,成为航天专用连接器和继电器的最佳材料,并已成功运用于我国自行研制的神舟十号飞船。高强度铍铜合金在高温下具有较好的力学性能、良好的导热性能和耐磨性能,用其制作的轴套和枢轴应用于大型飞机的起落架,例如美国C-5A,C-5B型军用飞机和波音777中型客机的每个起落架支柱上均使用了铍铜合金轴套。美国洛克希德-马丁公司为国际空间站制造的太阳能阵列和热辐射器旋转式连接器,分别用于控制太阳能发电装置和加热器,其电力和数据都通过铍铜滚环进行传输。此外,2000年发射的上磁力层对极光全球勘测卫星中的无线电等离子影像仪的轴向天线也是由铍铜合金制作而成
图7 采用铍铝合金制作的美国F-35战斗机红外光电瞄准系统万向外壳
Fig.7 American F-35 fighter infrared photoelectric aiming sys-tem universal casing made of beryllium aluminum alloy
1.3.3光学系统
抛光的铍对红外线的良好反射性使得其在光学领域发挥着不可替代的作用,铍镜刚度高、尺寸稳定性好,可使光学系统获得更清晰、更准确的图像。
在国防领域,铍镜广泛应用于夜视系统、红外照相机、坦克射击控制系统和战斗机的光学系统中。韩国K-1主战坦克、美国M1A1坦克的射击控制系统均使用了铍镜,俄罗斯地球同步轨道导弹预警卫星的大型望远镜由多个铍镜组成,重约600kg,OH-58D美国陆军用侦察直升机,其激光、电视和红外传感器安装在铍金属制作的光具座上,有效消除了飞机马达运行时产生的振动。图8为F-9120高空可见红外双波段航空侦察相机,最初使用铍反射镜和铍铝合金支撑结构,随着铍铝合金在目标捕获和火控系统上的成功应用,以及对EO/IR系统性能的更高要求,同时也为进一步降低成本,自2006年起,该相机的改进版开始采用全铍铝合金,节约成本25%,生产周期缩短了6周
铍以优异的力学、物理性能和抛光工艺性能,成为空间和地面光学系统中反射镜的首选材料,且已被成功应用于制造大口径反射镜,如日本的高级气象成像仪JAMI、西班牙的加那利大型望远镜GTC等项目。由于可以在低于30 K的温度下正常工作,铍击败了零膨胀玻璃、微晶玻璃等众多优选材料,成为美国航空航天局詹姆斯韦伯太空望远镜的主镜材料,图9为用于詹姆斯韦伯太空望远镜的6块高反光度铍镜单元

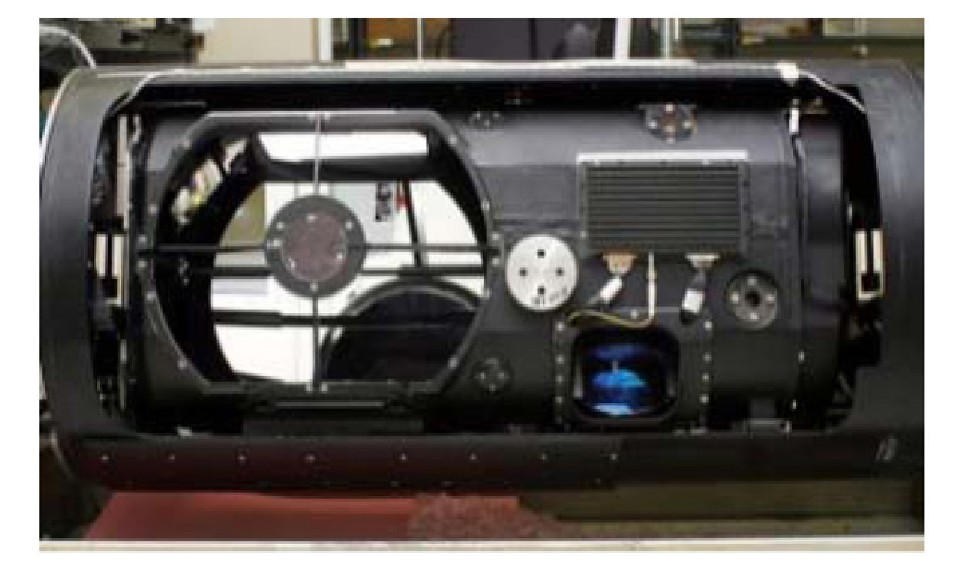

图8 采用铍制光学部件的F-9120用航空侦察相机
Fig.8 Aerial reconnaissance camera of F-9120 with beryllium optical component
1.4商业领域
由于刚性良好且对X射线穿透性极高,铍已成为X射线窗口/管的首选材料。在高分辨率医疗射线摄影装置中,目前还没有哪种材料能替代铍,如超声诊断监视仪、计算机层析X射线扫描机等的窗口均选用铍作为制作材料,在工业中,如电子显微镜、工业X射线探伤仪、行李X射线检查仪、正比计数器和闪烁计数器等分析设备的窗口材料也选用铍。声音在铍中的传播速度很高,约为在钢中传播速度的2.5倍,为空气中传播速度的38倍。用真空镀膜法获得的5μm铍箔片可用于制作高级扬声器振动膜片,不仅能提高声音传播速度,高频上限也由原来的23 k Hz提高至40 k Hz,频率响应也更平滑,而且综合音质评价比钻石和碳纤维还要优良,使音箱品质得到了显著提升。现在,铍振膜已应用于各大音响公司旗舰产品中,可以预计,铍振动膜未来将有更加广阔的市场
铍铜合金是铍消费的主要形式,因其铸造性能好、热导率高、容易焊接修复、易维修,在模具行业得到广泛应用,美国Brush Wellman公司和日本NGK金属公司专门开发了用于模具制造的铍铜合金。在石油钻探行业,面对几千米深的复杂地质条件,铍铜合金的高强度、耐腐蚀、无磁性和冲击无火花的特性得到了充分的发挥。在计算机通信领域,铍铜合金的高弹性、高导电性和良好导热性使其成为计算机系统中接插件的首选材料,如电池接触弹片、拉杆天线触片、连接微处理器与母板的触点等,集成电路制造工艺中的探针也是由铍铜合金制作。此外,用于长距离通信电缆的中继器,因采用抗腐蚀性能强的铍铜合金,大大增加了其使用寿命,特别是海底通信电缆的中继器,使用寿命可达40年。在汽车工业中,意大利Brembo汽车公司和英国AP汽车公司采用铍铝合金制作一级方程式汽车的刹车合页片,此外,铍铜合金作为电子元件用于汽车发动机控制系统、继电器电连接器、传感器、RF连接器等

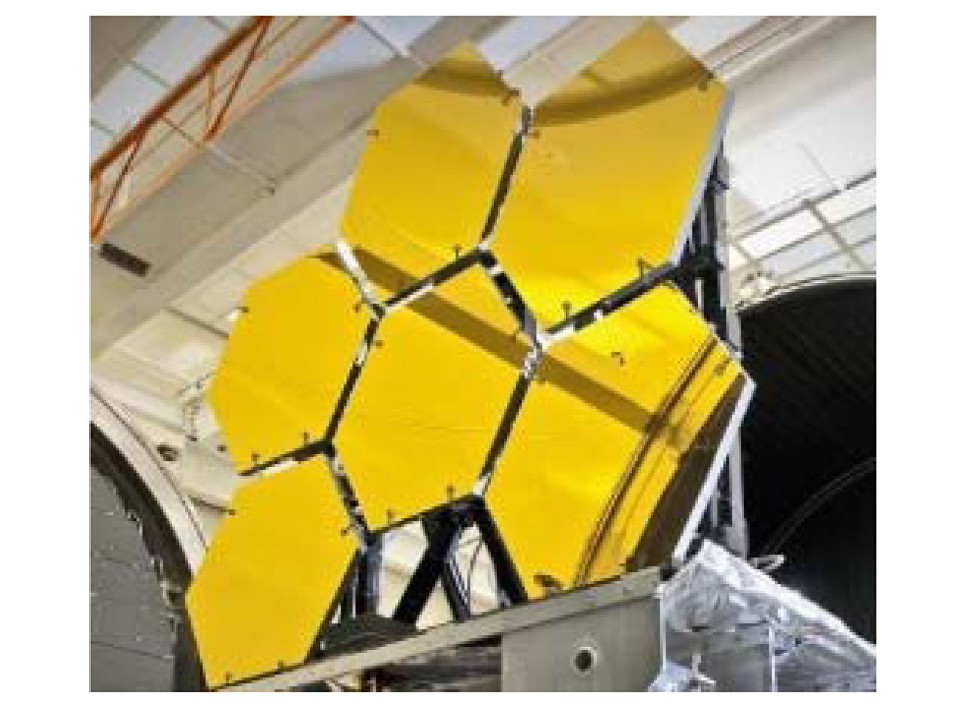

图9 用于詹姆斯韦伯太空望远镜的6块高反光度铍镜单元
Fig.9 Six high inverse photometric beryllium mirror units of JWST
2结论与展望
1.铍作为一种具有优异综合性能的稀有轻金属,在战略核能源、高新技术领域与重大科学工程建设中的应用水平在某种程度上反映了一个国家综合实力和国防军工技术水平的高低。而我国铍的应用水平与国际先进水平差距较大,特别是在惯性导航系统和红外光学系统中,应着力推广铍的应用,建立健全铍的产业创新体系,增强铍的自主保障供给能力,推动我国铍的应用水平进入世界先进行列。
2.铍铝合金因其优异的综合性能而获得广泛的应用,但在国内,铍铝合金目前主要在航空航天器件上进行试用,还没有形成产业化应用,主要是因为国内研发起步晚、缺少专业技术人才、研究手段落后、产品单一。随着我国国防、航空航天事业的进一步发展,铍铝合金的市场需求会持续增加,因此,应加强对铍铝合金的研究,建立和完善产品体系,使我国铍铝合金产业早日实现与世界同步。
3.铍铜合金是铍消费的主要形式,在计算机、电子工业、汽车行业、模具行业发挥着不可替代的作用。近年来,我国铍铜合金的制造水平随着国内需求的增长已有快速发展,但依然难以满足市场需求,尤其是高品质铍铜合金依然需要大量进口。因此,应加强对铍铜合金的基础理论研究,提高其熔炼水平和工艺,加大检测力度,提高产品质量,缩小与国际先进水平的差距。
4.铍及其合金在核能、高能物理、国防及航空航天和商业等领域发挥着重要的、不可替代的作用,我国已经建成了采矿、选矿、冶炼、加工与铍毒防护等较完整的工业体系,形成了氧化铍、铍珠、铍合金以及核能、武器、惯性导航、光学仪表用系列铍材产品的生产能力,成为国际热核聚变反应堆ITER认定的铍材三大合格供应国之一。随着我国科学技术人员对铍及其合金认识的不断提高,在可以预见的未来,铍及其合金必将进入更多应用领域中并释放出巨大的潜力、发挥独特的作用。
