文章编号：1004-0609(2010)03-0529-05

Bi掺杂对Ba_6?3xLa_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的烧结性能和介电性能的影响

高旭芳，丘  泰

(南京工业大学 材料科学与工程学院，南京 210009)

摘  要：采用传统固相反应法制备Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)微波介质陶瓷，研究Bi掺杂对Ba_6?3xLa_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的烧结性能、微观结构以及介电性能的影响。结果表明：当0＜m＜0.4时，Bi³⁺取代A₁位的La³⁺生成单相类钨青铜型固溶体；当Bi³⁺的掺杂量超过这个范围时，La_0.176Bi_0.824O_1.5作为第二相出现在固溶体中；Bi³⁺的掺入使Ba_6?3xLa_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的烧结温度从1 400 ℃降低到1 300 ℃，同时，其介电常数大幅度提高，谐振频率温度系数减小，但品质因数急剧减小；当m=0.05时，1 350 ℃下保温      2 h烧结获得的陶瓷具有微波介电性能，ε_r=88.63，Q·f=4 395 GHz，τ_f=6.25×10^?6/℃。

关键词：介电性能；Bi掺杂；微波介质陶瓷；类钨青铜结构

中图分类号：TQ174　　     文献标识码：A

Effects of Bi doping on sintering and dielectric characteristics of Ba_6?3xLa_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3) ceramics

GAO Xu-fang, QIU Tai

(College of Materials Science and Engineering, Nanjing University of Technology, Nanjing 210009, China)

Abstract: The sintering properties, microstructures and dielectric characteristics of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3) microwave dielectric ceramics prepared by conventional solid-state route were studied. The results show that Bi³⁺ replaced La³⁺ into A₁ rhombic sites and a single-phase solid solution with tungstenbronze-like structure formed in the range of 0＜m＜0.4. When Bi³⁺ content exceeds this range, a second phase of La_0.176Bi_0.824O_1.5 appears in the solid solution. Bi doping can lower the sintering temperature of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3) ceramics from  1 400 ℃ to 1 300 ℃, while a significant improvement of dielectric constant is achieved. The temperature coefficient of resonant frequency (τ_f) decreases, and the quality factor (Q·f) rapidly decreases. When m=0.05, the optimal microwave dielectric characteristics are achieved as ε_r=88.63, Q·f=4 395 GHz, τ_f=6.25×10^?6/℃.

Key words: dielectric property; Bi doping; microwave dielectric ceramics; tungstenbronze-like structure

BaO-Ln₂O₃-TiO₂系陶瓷是一类性能较好的高介电常数(ε_r)微波介质材料，其介电常数为80~110，品质因数为1 800~10 000 GHz，谐振频率温度系数小^[1]，适用于民用移动通讯设备。该体系陶瓷具有类钨青铜型结构：TiO₆八面体以顶角相连构成空间网络，Ti⁴⁺占据B位，Ba²⁺占据A₂位五边形空隙，A₁位四边形空隙由Ba²⁺和稀土离子共同占据，尺寸最小的三角形空隙一般不被本体离子占据^[2]。

在BaO-Ln₂O₃-TiO₂体系中，Ba_6?3xLa_8+2xTi₁₈O₅₄ (x=2/3)陶瓷具有最高的介电常数(~110)，这利于材料的小型化，但其品质因数(Q·f，其中Q为品质因子，f为频率)较小(~1 800 GHz)且谐振频率温度系数(τ_f)为较大的正值(~300×10^?6/℃)^[3]，在实际生产中难以应用，因此，有关研究较少。王美娜等^[4]研究表明，在Ba_6?3xLa_8+2xTi₁₈O₅₄ (x=1/2)陶瓷中掺杂ZrO₂，能大幅  度提高材料的品质因数，降低谐振频率温度系数，但介电常数减小。Bi₂O₃是一种常见的助烧剂，适量添加可以有效降低陶瓷的烧结温度，且Bi³⁺对微波介电性能有显著的调节作用^[5?6]，尤其是能提高其介电常数。

目前，对于Ba_6?3xLn_8+2xTi₁₈O₅₄陶瓷的研究主要集中在A位离子取代^{[3, 7]}，对B位取代研究得较少，且单纯的B位取代很难获得综合性能较好的材料^{[4, 8?9]}。在该体系中，对于Bi³⁺取代的是A₁位的稀土离子还是A₂位的Ba²⁺目前还没有定论^[10?12]。因此，本文作者在B位Zr改性的基础上，研究Bi掺杂对Ba_6?3xLa_8+2x(Ti_0.95- Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的烧结性能、微观结构和介电性能的影响规律，并探讨Bi³⁺的取代情况。

1  实验

采用分析纯的BaCO₃、LaO₂、TiO₂、Bi₂O₃和ZrO₂为原料，用固相法制备Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95- Zr_0.05)₁₈O₅₄(x=2/3, m=0.05，0.10，0.15，0.20，0.25，0.30，0.40)陶瓷。将原料按化学式配料，以无水乙醇作为介质，球磨6 h，过筛干燥，在1 200 ℃预烧2 h。粉料过筛后加入5%(质量分数)的PVA造粒，压制成直径为12 mm，厚度为5~6 mm的圆片。样品在1 300~    1 400 ℃烧结，保温2 h。

采用Archimede法测定样品的体积密度，用ARL X′TRA型X射线衍射仪(美国热电公司)进行物相分析，用JSM?5900型扫描电镜(日本电子公司)观测显微结构，用VANTAGE DSI型能谱分析仪(美国Noran公司)对晶粒进行成分分析。用Hakki-Coleman介质柱谐振法测量样品的高频微波介电性能，所用仪器为HP 8722ET网络分析仪，谐振模式为TE₀₁₁。联合采用LCR测试仪和高低温实验箱测量不同温度的电容，用式(1)计算频率温度系数：

式中：τ_f为1 MHz下频率温度系数；τ_ε为1 MHz下介电常数温度系数；α为材料的线膨胀系数，这里，     α≈10×10^?6/℃。

2  结果与讨论

2.1  陶瓷的烧结性能

图1所示为Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3)陶瓷在不同温度下烧结2 h的密度。由图1可知，随烧结温度的升高，陶瓷的密度先增大后减小。这是由于随着烧结温度的升高，晶粒生长，陶瓷致密度增大。但是，当烧结温度过高时，陶瓷过烧，密度略有下降。由图1还可以看到，随Bi₂O₃掺杂量的增加，陶瓷致密化温度降低。未掺杂Bi₂O₃的陶瓷的最佳烧结温度为1 400 ℃。当m＜0.20时，陶瓷的致密化温度为1 350 ℃；当m＞0.20时，陶瓷致密化温度降到1 300 ℃。这是由于过量的Bi₂O₃会在烧成过程中形成液相，适量的液相润湿固体颗粒，使颗粒间的间隙形成毛细管，在毛细管压力的作用下，颗粒发生重排，填实并排除部分气孔，促进陶瓷的致密化；同时，液相的Bi₂O₃能促进溶解?沉淀传质过程，从而降低烧结温度。

图1  Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷在不同温度烧结后的密度

Fig.1  Bulk densities of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3) ceramics as function of sintering temperature

2.2  陶瓷的相组成及微观结构

图2所示为Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3)陶瓷烧结体的XRD谱。对于没有掺杂和掺杂少量ZrO₂的Ba_6?3xLa_8+2xTi₁₈O₅₄(x=2/3)陶瓷的XRD谱，主要衍射峰可以用类钨青铜相(JCPDS卡片No.43—117)进行标定，主晶相为Ba_6?3xLa_8+2xTi₁₈O₅₄固溶体，没有杂相。根据XRD数据可知，没有掺杂和掺杂少量ZrO₂的Ba_6?3xLa_8+2xTi₁₈O₅₄(x=2/3)陶瓷的(231)晶面衍射峰的d分别为0.272 86 nm和0.273 47 nm。d的增大表明，离子半径较大的Zr⁴⁺(0.072 nm)占据了Ti⁴⁺(0.060 5 nm)^[13]的位置，从而导致原子间的间距增大。随着Bi₂O₃掺杂量的增加，衍射峰的2θ逐渐向低角度方向偏移，衍射峰的移动表明Bi³⁺进入了晶格。当m＜0.40时，主晶相为固溶体，没有第二相；当m=0.40时，主要衍射峰的衍射强度变弱，(002)晶面的衍射峰的强度加强，说明晶粒沿(002)晶面择优取向，此时，出现少量的La_0.176Bi_0.824O_1.5晶相的衍射峰，但主晶相仍为固溶体。

图2  Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的XRD谱

Fig.2  XRD patterns of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3) ceramics

根据XRD谱中主要衍射峰的位置，按照Bragg方程计算的正交结构的类钨青铜相的晶胞参数和晶胞体积如表1所列。随着Bi₂O₃掺杂量的增加，晶胞参数和晶胞体积相应增大，说明Bi³⁺在晶格中取代的是A₁位的La³⁺而不是A₂位的Ba²⁺。这是因为12配位的Bi³⁺的半径为0.138 nm，Ba²⁺的半径为0.161 nm，La³⁺的半径为0.136 nm^[13]，如果Bi³⁺取代的是半径大于它的Ba²⁺，晶胞体积会减小，这与实验所得的结果矛盾，所以，Bi³⁺在晶格中取代的是离子半径较小的La³⁺而不是离子半径较大的Ba²⁺。

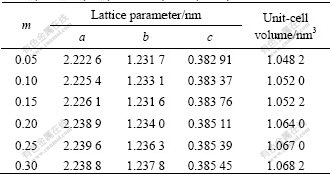

表1  Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)中类钨青铜正交相的晶胞参数和晶胞体积

Table 1  Lattice parameters and unit-cell volume of orthorhombic tungsten bronze-like phase in Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3) ceramics

图3所示为Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3)陶瓷在热腐蚀后的表面SEM照片。从图3可观察到晶粒大小和微结构随着Bi³⁺含量的增加发生了明显改变。对于未掺杂Bi₂O₃试样，大小不均的柱状晶粒排列紧密，气孔很少，晶粒尺寸较小，横截面的平均直径约为1 μm，长度为3~5 μm。随着Bi₂O₃掺杂量的增加，晶粒变大，出现狭长的方柱状晶粒和少量片状晶粒。当m=0.25时，个别晶粒异常长大，长度约为15 μm。这与文献[10]报道的情况一致，Bi³⁺加入会造成晶粒异常生长。由于Bi₂O₃熔化会形成液相，传质速度加快，晶粒的生长速度加快，晶粒得到充分生长，容易生成大晶粒。对图3中的A、B两区域作能谱分析，结果

图3  Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的SEM像

Fig.3  SEM images of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3): (a) Without Bi₂O₃; (b) m=0.10; (c) m=0.25; (d) m=0.30

如图4所示。区域B中除了Ba、La、Ti和Zr元素外，还含有Bi元素，说明Bi³⁺进入晶格生成了固溶体。

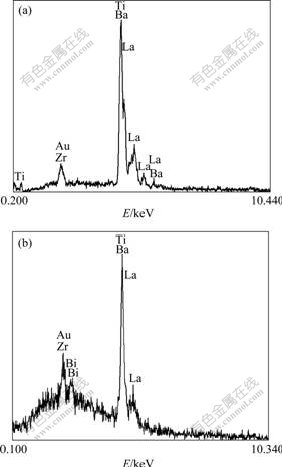

图4  Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷的EDS谱

Fig.4  EDS patterns of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3) ceramics shown in Fig.3: (a) Zone A; (b) Zone B

2.3  陶瓷的介电性能

图5所示为微波频率下烧结体的介电常数和品质因数随Bi₂O₃掺杂量的变化曲线。介电常数随着Bi₂O₃掺杂量的增加先增大后减小，在m=0.20时获得最大值，为105.67。品质因数随Bi₂O₃掺杂量的增加急剧下降。钨青铜型结构陶瓷的介电常数一般受TiO₆八面体的体积、八面体沿c轴的倾角、稀土离子和钡离子的极化率等因素影响^[14]。由Clausius-Mossotti方程可知，介电常数与离子极化率成正比。Bi₂O₃掺杂使ε_r增大的一个原因是Bi³⁺的极化率^[15]大于La³⁺的极化率；其次是Bi³⁺的离子半径大于La³⁺的离子半径，掺杂后Bi³⁺取代La³⁺进入晶格，引起晶格常数变大，从而为处于TiO₆八面体中心的Ti⁴⁺提供更大的位移空间，有利于Ti⁴⁺与O^2?之间耦合极化的进行，从而ε_r提高。当m＞0.20时，ε_r急剧减小，这可能是Bi₂O₃含量过大，在烧结过程中存在液相，冷却后在晶界内形成了玻璃相的原因。通常，玻璃的ε_r为6~15^[16]，当其存在于陶瓷中，根据固溶体陶瓷介电性能的经验关系式：

ε_r^?1=φ₁ε_r1^?1+φ₂ε_r2^?1                            (2)

式中：φ₁、φ₂分别为相l和2在材料中的体积分数；ε_r1和ε_r2分别为相1和2的相对介电常数。由此可见，玻璃相的存在降低了材料的介电常数。

图5  Bi₂O₃掺杂量对Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3)陶瓷介电常数和品质因数的影响

Fig.5 Effect of Bi₂O₃ content to ε_r and Q·f of Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3) ceramics

微波介电损耗分为本征损耗和非本征损耗。前者代表对于某种材料能获得的最低损耗，与制备过程和微观缺陷无关，它取决于微波电磁场与晶格振动的非简谐性项的相互作用。从本征损耗角度出发，大离子半径的Bi³⁺取代A₁位的La³⁺，整个体系晶胞体积变大，这样处于TiO₆八面体中心的Ti⁴⁺在微波电场中更容易移动，微波电场与声子的相互作用增强，使得声子的谐振式极化损耗增大。Bi³⁺在晶格中取代的是A₁位的La³⁺，较大的Bi³⁺在A₁位的固溶会造成晶格内部应力增大，从而也会引起介电损耗增大。非本征损耗包括晶界、缺陷、杂相、气孔等引起的损耗。通常，晶粒尺寸越大，晶界越少，由晶界所引起的介电损耗就越低。随着Bi₂O₃掺杂量的增加，晶粒变大，甚至出现晶粒的异常长大、位错等缺陷的几率也增大，从而导致介电损耗的增加。并且Bi³⁺在高温下容易蒸发形成空位^[17]，造成点缺陷，这样也会使介质损耗增大。

图6所示为烧结体在1 MHz下频率温度系数随Bi₂O₃掺杂量的变化曲线。由图6可知：未掺杂Bi₂O₃的陶瓷的τ_f为81.99×10^?6/℃；τ_f随Bi₂O₃掺杂量的增加先减小后增大，在m=0.05和0.20时τ_f接近于零；当m=0.05时，τ_f=6.25×10^?6/℃。Bi³⁺的最外层轨道6s上有1对孤对电子，周围氧离子配位的对称性较差，Bi³⁺在A₁位中容易离开中心向一头偏移，而这种平衡位置不止一处。当外加电场方向改变时，Bi³⁺可以从一个平衡位置跃到另一个平衡位置，振动的空间范围大，因而，具有很大的介电极化率。随着Bi³⁺掺杂量的增加，晶格发生膨胀，A₁位空间增大，Bi³⁺的活动空间变大，极化能力增加，介电常数逐渐上升，这就表现出“正”的介电常数温度系数和“负”的谐振频率温度系数。当Bi³⁺含量超过固溶限时，析出的La_0.176Bi_0.824O_1.5晶相使温度系数向正值变化。

图6  Bi₂O₃掺杂量对Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷频率温度系数的影响

Fig.6  Effect of Bi₂O₃ content on τ_f of Ba_6?3x(La_1?mBi_m)_8+2x- (Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3) ceramics

3  结论

1) 对于Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄(x=2/3)陶瓷，当0＜m＜0.4时，Bi³⁺取代A₁位La³⁺生成单相类钨青铜型固溶体；当Bi³⁺的掺杂量超过这一范围，会生成La_0.176Bi_0.824O_1.5第二相。

2) Bi掺杂有效地促进Ba_6?3xLa_8+2x(Ti_0.95Zr_0.05)₁₈O₅₄ (x=2/3)陶瓷的烧结，烧结温度降低100 ℃，同时，ε_r随着Bi₂O₃掺杂量的增加而大幅度提高，τ_f减小，但Q·f下降。

3) 当m=0.05时，Ba_6?3x(La_1?mBi_m)_8+2x(Ti_0.95Zr_0.05)₁₈- O₅₄(x=2/3)陶瓷在1 350 ℃下烧结2 h获得较佳的微波介电性能：ε_r=88.63，Q·f=4 395 GHz，τ_f=6.25×10^?6/℃。

REFERENCES

[1] VALANT M, SUVOROV D, RAWN C J. Intrinsic reasons for variations in dielectric properties of Ba_6?3xR_8+2xTi₁₈O₅₄(R=La– Gd) solid solutions[J]. Jpn J Appl Phys, 1999, 38: 2820?2826.

[2] MATVEEVA R G, VARFOLOMEEV M B, LL’YUSCHENKO L S. Refinement of the composition and crystal structure of Ba_3.75Pr_9.5Ti₁₈O₅₄[J]. Russ J Inorg Chem, 1984, 29: 17?19.

[3] CHEN X M, QIN N, LI Y. Microstructures and microwave dielectric characteristics of Ba_6?3x(Sm_1?yLa_y)_8+2xTi₁₈O₅₄ solid solutions(x=2/3 and 0.75)[J]. J Electroceram, 2002, 9: 31?35.

[4] 王美娜, 高旭芳, 丘 泰. ZrO₂添加对BaO-La₂O₃-TiO₂介质陶瓷介电性能的影响[J]. 中国稀土学报, 2008, 26(2): 153?157.
WANG Mei-na, GAO Xu-fang, QIU Tai. Effects of ZrO₂ on dielectric properties of BaO-La₂O₃-TiO₂ microwave dielectric ceramics[J]. Journal of the Chinese Rare Earth Society, 2008, 26(2): 153?157.

[5] QIN N, CHEN X M. Effects of Sm/Bi co-substitution on microstructures and microwave dielectric characteristics of Ba_6?3xLa_8+2xTi₁₈O₅₄(x=2/3) solid solution[J]. Mater Sci Eng B, 2004, 111(1): 90?94.

[6] WU Y J, CHEN X M. Bismuth/samarium cosubstituted Ba_6?xNd_8+2xTi₁₈O₅₄ microwave dielectric ceramics[J]. J Am Ceram Soc, 2000, 83(7): 1837?1839.

[7] ICHINOSE N, AMADA H. Preparation and microwave dielectric properties of the BaO-(Sm_1?xLa_x)₂O₃-5TiO₂ ceramic system[J]. J Euro Ceram Soc, 2001, 21: 2751?2753.

[8] AZOUGH F, LOWE T, FREER R. Control of microwave dielectric properties in the system BaO·Nd₂O₃·4TiO₂- BaO·Al₂O₃·4TiO₂[J]. J Electroceram, 2005, 15: 183?192.

[9] CHEN X M, LI Y. A- and B-site cosubstituted Ba_6?3xSm_8+2xTi₁₈O₅₄ microwave dielectric ceramics[J]. J Am Ceram Soc, 2002, 85(3): 579?584.

[10] WU Y J, CHEN X M. Modified Ba_6?xNd_8+2xTi₁₈O₅₄ microwave dielectric ceramics[J]. J Eur Ceram Soc, 1999, 19: 1123?1126.

[11] ZHENG Y, ZHAO X Z, LEI W, WANG S X. Effects of Bi₂O₃ addition on the microstructures and microwave dielectric characteristics of Ba_6?3x(Sm_0.2Nd_0.8)_8+2xTi₁₈O₅₄(x=2/3)ceramics[J]. Materials Letters, 2006, 60: 459?463.

[12] OKAWA T, IMAEDA M, OHSATO H. Microwave dielectric properties of Bi-added Ba₄Nd_9+1/3Ti₁₈O₅₄ solid solutions[J]. Japanese Journal of Applied Physics, 2000, 39(9B): 5645?5649.

[13] SHANNON R D. Revised effective ionic radii and systematic studies of interatomic distances in halides and chalcogenides[J]. Acta Crystallogr A, 1976, 32: 751.

[14] OHSATO H. Science of tungsten bronze-type Ba_6?3xR_8+2xTi₁₈O₅₄(R=rare earth) microwave dielectric solid solutions[J]. J Euro Ceram Soc, 2001, 21: 2703?2711.

[15] SHANNON R D. Dielectric polarizabilities of ions in oxides and fluorides[J]. J Appl Phys, 1993, 73(1): 348?366.

[16] TOSHIMI F, CHIHIRO S, MASAHIKD O. Preparation of Ba(Mg_1/3Ta_2/3)O₃ ceramics as microwave dielectrics through alkoxide-hydroxide route[J]. J Mater Res, 1992, 7(7): 1883?1887.

[17] OKAWA T, IMAEDA M, OHSATO H, HARADA A. Site occupancy of Bi ions and microwave dielectric properties in Bi-doped Ba_6?3xR_8+2xTi₁₈O₅₄ (R=rare earth, x=2/3) solid solutions [J]. Materials Chemistry and Physics, 2003, 79: 199?203.
