中国有色金属学报 2003,(02),502-505 DOI:10.19476/j.ysxb.1004.0609.2003.02.043
氟碳铈矿精矿在SiCl4 存在时的碳热氯化过程
张丽清 雷鹏翔 尤健 杨冬梅 迟明玉 王之昌
沈阳化工学院应用化学学院,东北大学理学院,辽宁省分析测试与研究中心,东北大学理学院,东北大学理学院,东北大学理学院 沈阳110021,东北大学理学院,沈阳110006 ,沈阳110006 ,沈阳110015 ,沈阳110006 ,沈阳110006 ,沈阳110006
摘 要:
研究了氟碳铈矿精矿的碳热氯化反应,发现在活性脱氟剂SiCl4存在下,在500℃至900℃之间,稀土氯化率由无脱氟剂时的43%~86%增至51%~96%。当氯化反应温度低于900℃时,氯化产物的酸不溶物量随着温度的升高而降低;而当温度高于900℃时,酸不溶物量明显增加。X射线衍射结果表明:450~500℃时酸不溶物为稀土氟化物、氟氧化物和精矿中没有反应的硫酸钡;550~800℃为稀土氟化物;1000~1100℃为稀土氟氧化物和氟化物。
关键词:
稀土 ;氟碳铈矿精矿 ;碳热氯化 ;脱氟剂 ;
中图分类号: TF845
作者简介: 张丽清(1963),女,副教授,博士.;
收稿日期: 2002-03-12
基金: 国家自然科学基金资助项目(59874008);
Carbochlorination process for bastnaesite concentrate in presence of SiCl4
Abstract:
The bastnaesite concentrate is used as raw material to investigate the carbochlorination reaction. Between 500℃and 900℃ for 2h, rare earth chloride yield is 43%~86% in the absence of SiCl4 and further is increased up to 51%~96% in the presence of SiCl4. When carbochlorination temperature is lower than 900℃, with the increase of reaction temperature, the residue production is decreased, which is supported by XRD studies. The residue obtained between 450 ℃ and 500 ℃ involves rare earth oxyfluorides and fluorides and BaSO4, between 1 000 ℃ and 1 100 ℃ involves rare earth oxyfluorides and fluorides, between 550 ℃ and 900 ℃ is only rare earth fluorides.
Keyword:
rare earth; bastnaesite concentrate; carbochlorination; de-fluorination;
Received: 2002-03-12
随着科学技术的发展, 稀土元素在高新材料领域的应用日益增加, 从稀土矿中分离稀土元素的研究正逐步被人们所重视。 而稀土矿的分解是分离稀土元素前必须进行的反应。 现在, 工业上分解氟碳铈矿精矿的常用方法主要分为湿法和干法两大类, 并以湿法为主
[1 ,2 ,3 ,4 ,5 ]
。 工业上常用的湿法有盐酸-苛性钠法、 氧化焙烧-盐酸浸出法、 化学预处理-熔盐电解法
[1 ,2 ,3 ,4 ,5 ]
。 最近国内学者采用Na2 CO3 脱氟、 NH4 Cl焙烧法提取稀土的工艺
[6 ]
, 其脱氟最佳条件为: 温度650 ℃, 脱氟剂用量m (Na2 CO3 )/m (原矿)=0.25, 反应时间30 min, 原矿脱氟率达到95%以上。 同时考察了温度、 时间及NH4 Cl对脱氟原矿稀土氯化的影响, 在优化条件下氯化, 其稀土回收率达到95%以上。 浸出液的成分分析结果表明: 氯化过程中Fe, Si和Al的溶出量很少, 有利于该浸出液中稀土的提取与分离。 盐酸-苛性钠法、 氧化焙烧-盐酸浸出法、 化学预处理-熔盐电解法等工艺流程长、 稀土形态转化步骤多、 能耗高, 而且所产生的废酸、 废碱及废气易对环境造成污染; 而德国Goldschmidt公司的干法-高温氯化法反应温度在1 000-1 200 ℃之间, 因产物中含有大量稀土氟化物和碱土金属氯化物, 并含有一定量的放射性元素, 存在许多不完善之处, 从80年代以来已停止使用
[7 ,8 ]
。 因此充分合理地利用稀土资源、 开发低污染、 短流程的稀土提取新工艺受到了人们的重视。
氟碳铈矿是世界上储量最大的稀土矿床, 我国有极丰富的氟碳铈矿资源, 它是提取稀土元素的重要原料。 处理氟碳铈矿精矿的关键问题是解决好在矿物分解过程中氟的干扰, 防止生成稀土氟化物, 消除氟的影响。 本文作者以氟碳铈矿精矿为研究对象, 探索氟碳铈矿精矿在活性脱氟剂SiCl4 作用下低温氯化反应的可行性。
1 实验
实验所用的原料为四川冕宁生产的氟碳铈矿精矿, 平均粒径为21.6 μm。 氟碳铈精矿具体组成如表1所示。 由表1可以看出, 该氟碳铈矿精矿中稀土含量为62.8%(以稀土氧化物计), 稀土主要以氟碳酸盐(REFCO3 )形式存在, 其它非稀土元素为Ba, Ca, Al, Fe, Mg和SiO2 等, 该矿的主要特点是放射性元素含量低, 氟碳铈矿主要以轻稀土元素为主, 其中CeO2 含量达48.0%。
反应物由氟碳铈矿精矿和活性炭按照摩尔比n (Ln)∶n (C)=1∶3配成。 (C+Cl2 )用作还原剂和氯化剂, SiCl4 用作脱氟剂。 实验装置如图1所示, 氯化反应实验在管式炉中进行。 其中辅助炉用来产生脱氟剂SiCl4 气体, 反应管为内径25 mm、 长1 200 mm的高温炉管, 反应物被置于炉中最高温区。 文献
[
9 ,
10 ]
研究表明不同温度下氟碳铈矿精矿碳热反应2 h, 稀土元素氯化率达到稳定数值, 因此本实验选择反应时间为2 h, 反应物首先在Ar保护下升温到指定温度, 然后在Cl2 气氛下或者在n (Cl2 )∶n (SiCl4 )=500∶1的混合气氛下氯化反应2h
[9 ,10 ]
, 最后在Ar气氛下降温至室温, 用去离子水溶解氯化产物, 用EDTA络合滴定法分析稀土离子总量, 计算稀土元素氯化率, 实验结果如表2所示。 用稀盐酸溶解水不溶物, 称量所得的酸不溶物, 并进行X射线衍射分析其物相。
表1 氟碳铈矿精矿的化学组成
Table 1 Composition of bastnaesite (mass fraction, %)
Lnx Oy
MgO
CaO
BaSO4
F
Al2 O3
SiO2
CO2
Fe
62.8
0.06
0.35
9.11
8.00
0.20
2.90
18.0
0.27

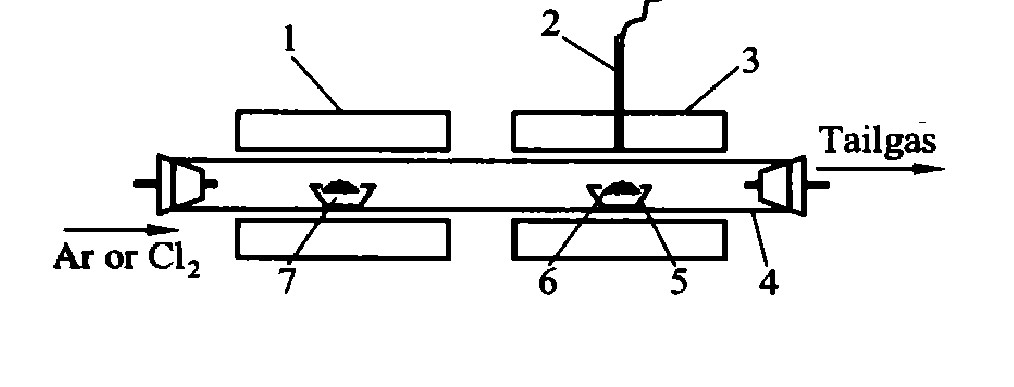

图1 氟碳铈矿精矿氯化反应装置图Fig.1 Apparatus used for chlorination
1—Assistant furnace;2—NiCr-NiSi thermocouple;3—Chlorination furnace;4—Reaction tube;5—Ceramic ship;6—Rawmaterial;7—Active carbon or SiCl4
表2 不同温度下氟碳铈矿精矿氯化反应2 h结果
Table 2 Results of carbochlorination of bastnaesite concentrate for 2h at different temperatures
Temperature/℃
RE chlorination rate/%
In presence of SiCl4
In absence of SiCl4
450
28.0
22.0
500
51.0
43.2
550
76.6
60.7
600
81.4
66.7
700
85.0
75.1
800
90.1
81.5
900
96.2
86.4
1 000
73.1
75.2
1 100
56.2
60.1
2 结果与讨论
2.1 脱氟剂SiCl4对氯化的影响
从表2实验数据可以看出: 当氯化温度在450~900 ℃之间时, 氟碳铈矿中稀土元素的氯化率随反应温度的增加而增加; 在脱氟剂SiCl4 的作用下, 稀土元素的氯化率由28.0%增至96.2%。 而反应体系不加脱氟剂SiCl4 , 稀土元素的氯化率只在22.0%~86.4%。 即脱氟剂SiCl4 的加入, 使稀土元素的氯化率明显增加, 酸不溶物的量明显减少。 这主要是因为氟碳铈矿精矿的氯化反应是多相复杂反应, 其中包括精矿的分解:
R E F C O 3 ( s ) → R E O F ( s ) + C O
R
E
F
C
Ο
3
(
s
)
→
R
E
Ο
F
(
s
)
+
C
Ο
2 (g) (1)
在无脱氟剂SiCl4 时, 分解反应生成的稀土氟氧化物在活性炭存在的条件下与氯气反应, 方程式如下:
REOF(s)+C(s)+Cl2 (g)=
(2/3)RECl3 (s, l)+(1/3)REF3 (s)+CO(g) (2)
(1/2)REOF(s)+(1/2)C(s)+Cl2 (g) =
(1/2)RECl3 (s, l)+(1/2)ClF(g)+(1/2)CO(g) (3)
氟碳铈矿精矿中稀土与氯气反应的同时, 非稀土元素也发生氯化反应, 具体方程式如下:
MO(s)+C(s)+Cl2 (g)=MCl2 (s, l)+CO(g)
(M=Mg, Ca, Ba) (4)
(2/3)FeO(s)+(2/3)C(s)+Cl2 (g)=
(2/3)FeCl3 (g)+(2/3)CO(g) (5)
(1/3)Fe2 O3 (s)+C(s)+Cl2 (g)=
(2/3)FeCl3 (g)+CO(g) (6)
(1/2)SiO2 (s)+C(s)+Cl2 (g)=
(1/2)SiCl4 (g)+CO(g) (7)
(1/2)ThO2 (s)+C(s)+Cl2 (g)=
(1/2)ThCl4 (l, g)+CO(g) (8)
在实验温度下计算反应(2)和(3)的Gibbs自由能分别为-259 kJ/mol和-84 kJ/mol
[9 ,10 ]
, 即反应(2)在热力学上比反应(3)更有利。 反应结果势必会有稀土氟化物生成。 另外混合稀土精矿含有的萤石(CaF2 )与稀土氯化物反应生成稀土氟化物, 稀土氟化物不溶于水和酸, 存在于酸不溶物中, 导致稀土氯化率降低和酸不溶物的量增大。
当脱氟剂SiCl4 存在时, 除以上反应外, 体系中还存在以下反应:
REOF(s)+C(s)+Cl2 (g)+(1/4)SiCl4 (g)=
RECl3 (s, l)+(1/4)SiF4 (g)+CO(g) (10)
CaF2 (s)+(1/2)SiCl4 (g)=CaCl2 (s, l)+
(1/2)SiF4 (g) (11)
REF3 (s)+(3/4)SiCl4 (g)=RECl3 (s, l)+
(3/4)SiF4 (g) (12)
反应(10)的Gibbs自由能为-264 kJ/mol
[8 ,9 ]
, 与反应(2), (3)相比, 在热力学上反应(10)更有利。 同时反应(11)和(12)在热力学上也是可行的
[9 ,10 ]
。 综合以上结果, 脱氟剂SiCl4 的加入, 使混合精矿的稀土氯化率明显增加, 生成的稀土氟化物的量由文献
[
7 ]
介绍的12%~15%降至5.0%。 反应温度由原来的1 000~1 200 ℃降至900 ℃。
2.2氟碳铈矿精矿氯化过程酸不溶物X射线衍射图谱分析
不同温度下氯化反应都会产生一定量的酸不溶物, 在脱氟剂SiCl4 存在时, 计算酸不溶物量与加入的稀土混合精矿量之比, 计算结果如图2所示; 不同温度下酸不溶物的X射线衍射图谱如图3所示。
从图2可知, 随着氯化温度增加, 酸不溶物量与加入的氟碳铈精矿量比逐渐减小, 当温度升至900 ℃时, 比值降至最低, 当氯化温度大于900 ℃时, 比值又逐渐增加。
分析氟碳铈矿精矿的X射线衍射谱图, 发现其主要物相为稀土氟碳酸盐和重晶石BaSO4 。 由氟碳铈矿精矿等温氯化酸不溶物的X射线衍射谱图可知: 当氯化温度分别为450 ℃和500 ℃时, 酸不溶物的X射线衍射谱图非常相似, 主要为没有反应的重晶石BaSO4 、 稀土氟氧化物和稀土氟化物; 当氯化温度为550 ℃和900 ℃, 其X射线衍射谱图上只有稀土氟化物的衍射峰, 这说明在550~900 ℃、 氯化反应2 h, 氟碳铈矿精矿分解产生的稀土氟氧化物已完全反应, 酸不溶物中只含有少量的稀土氟化物, 且随着温度由550℃升至900 ℃, 其酸不溶物中稀土氟化物的量逐渐减小; 但氯化温度升至1 000 ℃, 1 100 ℃时, 酸不溶物的X射线衍射谱图除稀土氟化物外, 还有没有反应的稀土氟氧化物, 致使酸不溶物量与加入的精矿量之比增加。 这主要是因为在1 000~1 100 ℃的高温下, 氟碳铈矿精矿氯化反应产生的稀土氯化物呈液相, 在气体反应物Cl2 , SiCl4 和固体反应物之间存在着一层液层, 使气体反应物扩散阻力增加、 氯化反应速度降低, 导致氯化反应2 h后仍剩有稀土氟氧化物。 这再次证明在SiCl4 存在时, 氯化反应温度低于1 000 ℃有利于氟碳铈矿精矿的氯化反应进行, 这一结果明显不同于传统的1 000~1 200 ℃氯化反应原理
[7 ]
。

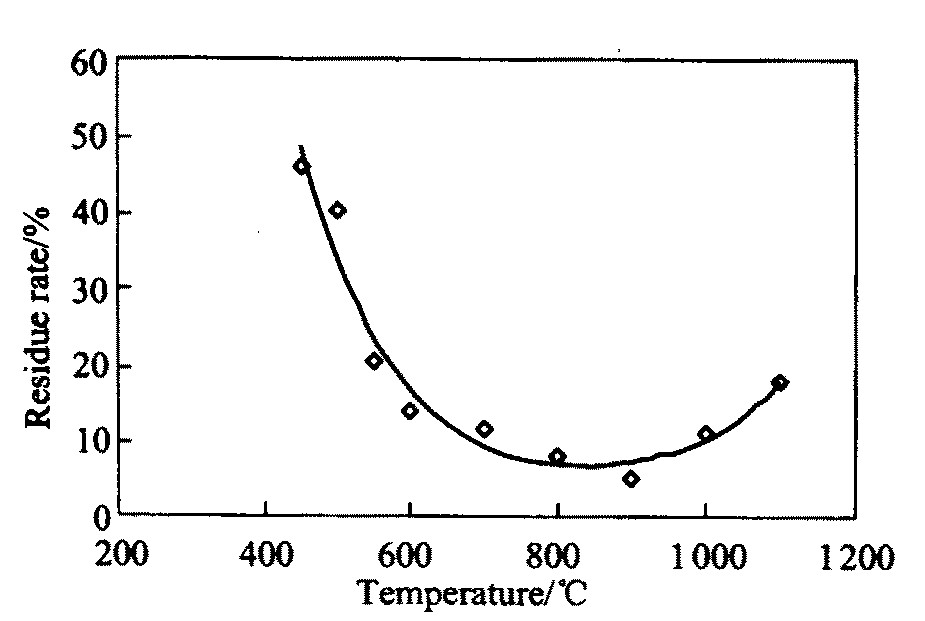

图2 在脱氟剂SiCl4的存在下氯化反应温度 对酸不溶物量的影响
Fig.2 Effect of carbochlorination temperature on residue production in presence of SiCl4

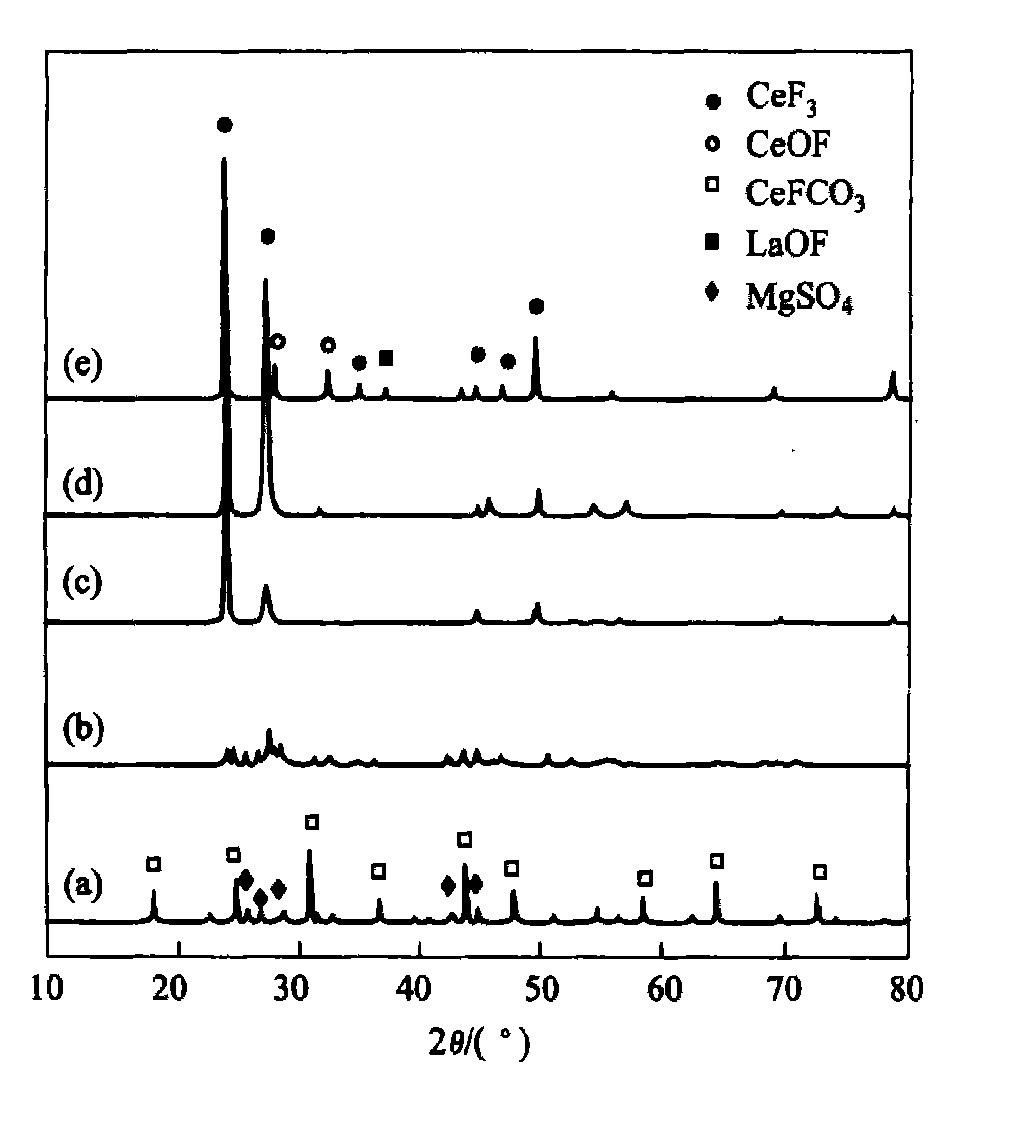

图3 不同温度氯化产物酸不溶物X射线衍射图Fig.3 X-ray diffraction patterns of residues obtained at different temperatures
(a)—Bastnaesite;(b)—450℃;(c)—550℃;(d)—800℃;(e)—1 000℃
3 结论
以活性炭为还原剂、 以SiCl4 为脱氟剂, 氟碳铈矿精矿的碳热氯化反应可以在低于1 000 ℃的温度下进行。 脱氟剂SiCl4 的加入, 使氟碳铈矿的氯化率明显增加。 氯化产物的酸不溶物量明显降低。
