功能性纳米羟基磷灰石的制备及其表征

赵颜忠^{1, 2, 3}，杨  敏¹，张海斌²，朱  军²，周科朝²

(1. 中南大学 湘雅三医院，长沙 410013；

2. 中南大学 粉末冶金国家重点实验室，长沙 410083；

3. 中南大学 医用材料与器械研究中心，长沙 410013)

摘  要：以硝酸钙、磷酸氢二氨等为反应原料，采用水热合成法制备羟基磷灰石(HAP)纳米颗粒，对该HAP颗粒以及添加精氨酸(Arg)或掺杂少量稀土离子铽(Tb)/铕(Eu)对HAP颗粒的形貌修饰等进行研究，采用透视电镜(TEM)、X射线衍射仪(XRD)、傅立叶红外光谱仪(FTIR)等，对制备样品的结晶性、粒度、分散性等进行分析测试。结果表明：精氨酸表面修饰改变HAP纳米颗粒的表面Zeta电位，从而在一定程度上抑制HAP的生长速率；少量稀土离子Eu/Tb掺杂并不影响HAP/Arg纳米颗粒产物的结构，均为单一的HAP物相，所合成产物的粒径也为纳米级。经稀土金属铽/铕掺杂的精氨酸表面修饰的HAP纳米颗粒可作为基因转染载体。

关键词：羟基磷灰石；水热合成；精氨酸修饰；稀土掺杂

中图分类号：R318　　           文献标志码：A

纳米级羟基磷灰石(Hydroxyapatite, HAP)首先由美国牙科医师BROWN和CHOW^[1]于1987年首先发现，是最常见的一种生物活性材料，与人体硬组织的无机组分相似，具有良好的化学稳定性和生物相容性以及生物活性，对人体无毒副作用，在生物医学领域应用广泛^[2]。随着纳米技术的兴起，人们对羟基磷灰石的研究热点逐渐向纳米领域发展，研究发现，HAP的许多特性与其粒径大小密切相关^[3]。与普通的HAP相比，HAP纳米颗粒表现出独特的生物特性，如比表面积和表面能较大、溶解度较高、以及能够结合抗癌药物、核酸和蛋白质等更强的生物活性^[4-5]。此外，HAP纳米颗粒具有抗癌活性，能抑制癌细胞的生长^[6]。因此，对HAP纳米颗粒的制备及其临床医学应用的研究已越来越受到广大科研工作者的密切关注。同时，国内外研究发现^[7-10]，HAP纳米颗粒作为基因载体，还在于制备工艺简单，并易改性修饰、可以负载不同基因、浓缩保护基因并缓慢释放、生物稳定性好等优点。研究表明，HAP纳米颗粒是一种理想的基因载体材料。但是，这种纳米载体材料的基因转染率与其尺寸形貌和表面状态的关系以及基因转染机制仍有待深入研究^[11]。因此，进一步探讨HAP纳米颗粒的转染机制及改进制备工艺以提高其转染效率是促使HAP纳米颗粒作为基因载体应用于临床基因治疗的关键。

为了阐释HAP纳米颗粒的细胞跨膜转运途径及与细胞相互作用机制，实时动态观察HAP/Arg纳米颗粒在细胞内的跨膜转运入胞过程。本文作者采用硝酸钙、磷酸氢二氨等为反应原料，对水热合成法制备的HAP纳米颗粒以及添加精氨酸(Arginine)对HAP颗粒的形貌修饰等进行了研究，对制备样品的结晶性、粒度、分散性等进行分析测试。同时，探讨通过水热法合成一种新型改性的非病毒载体、稀土金属铽/铕掺杂的精氨酸修饰的HAP纳米颗粒，并进行表征，确认其适用于基因转染载体领域的应用。

1  实验

1.1  实验材料

本实验中采用的实验材料主要如下：硝酸钙Ca(NO₃)₂·4H₂O(AR，中国医药集团上海化学试剂公司生产)，磷酸铵(NH₄)₃PO₄·3H₂O(AR，中国医药集团上海化学试剂公司生产)，磷酸氢钠Na₂HPO₄(AR，中国医药集团上海化学试剂公司生产)，精氨酸(Arginine，Sigma公司生产)，氧化铕Eu₂O₃(99.995%，湖南稀土金属研究院生产)，氧化铽Tb₂O₃(99.995%，湖南稀土金属研究院生产)，浓氨水(AR，山东滕州祥润化工有限公司生产)，浓硝酸(AR，南京章扬石化有限公司生产)，以及自行配制的磷酸缓冲盐溶液(PBS)和HEPES缓冲盐溶液(HBS)。

1.2  HAP纳米颗粒制备

取5.900 g的Ca(NO₃)₂·4H₂O置于烧杯中，向烧杯中加蒸馏水至30 mL，充分搅拌形成澄清透明的溶液，再添加蒸馏水稀释至50 mL。称取1.447 g质量分数不小于85%的磷酸溶液，用蒸馏水稀释至30 mL。测得其pH值在1左右，用氨水调节其pH值至10，最后将溶液稀释至50 mL。将磷酸铵溶液瞬间加入Ca(NO₃)₂溶液中，充分搅拌，溶液呈白色乳浊状，并用浓氨水调节溶液的pH值至9~10。将溶液倒入三口烧瓶中，固定在支架台上。烧瓶下部分浸入80 ℃的水液中，使外部水面高过烧瓶内部反应液面。调节搅拌器，以适当的速率使反应液充分混合。刚开始搅拌时液体为乳白色，此状态维持到整个陈化过程结束。将含混合液搅拌混匀后转入到水热釜中，然后将密封的高压釜置于恒温干燥箱中，在160 ℃下持续反应3 h。取出高压釜冷却后，取其中的沉淀，用去离子水和无水乙醇洗涤数次，然后真空干燥，即得到HAP纳米颗粒样品。

1.3  精氨酸修饰HAP纳米颗粒制备

取8.710 g的精氨酸与5.900 g 的Ca(NO₃)₂·4H₂O置于烧杯中，加蒸馏水至30 mL，充分搅拌，可使液体分层。下层为澄清透明的溶液，上层为白色悬浮液。再将磷酸铵溶液瞬间加入含Ca²⁺精氨酸溶液，充分搅拌，调节溶液的pH值至9。将混合液倒入三口烧瓶中，浸入80 ℃的水液中充分搅拌混合，此过程进行16 h。刚开始搅拌时，反应液面有少量白色泡沫产生，液体为乳白色。此状态维持到整个陈化过程结束。陈化过后将混合液倒入高压反应釜中，置于160 ℃的干燥箱中反应3 h，然后取出自然冷却。用去离子水和无水乙醇对反应的沉淀产物洗涤数次，经过真空干燥并研磨得到精氨酸修饰的HAP/Arg纳米颗粒样品。

1.4  HAP/Arg纳米颗粒的稀土掺杂

取2.0711 g氧化铕(Eu₂O₃)溶于15 mL去离子水中，用浓硝酸配制体积比1:1的硝酸盐溶液中，加热并搅拌使Eu₂O₃完全溶解，然后加入一定量的去离子水重复加热过程直到得到较为纯净的稀土硝酸铕(Eu(NO₃)₃)溶液，然后待Eu(NO₃)₃溶液冷却至室温后转入200 mL的容量瓶中并定容配置成体积分数为0.0588 mol/L的Eu(NO₃)₃溶液，最后将其储存在广口瓶中放于阴凉处保存，以待后续实验使用。之后制备Eu掺杂的HAP/Arg纳米粉，在量取Eu(NO₃)₃溶液与Ca(NO₃)₂溶液前设计Eu³⁺与Ca²⁺为某一固定的摩尔比，而(Ca²⁺+Eu³⁺)与P摩尔比为1.67。制备Tb掺杂HAP/Arg纳米颗粒的方法也与制备Eu掺杂HAP/Arg纳米颗粒的方法相同。

1.5  HAP纳米颗粒混悬液的制备

取制备的HAP纳米颗粒样品0.5 g，放入离心管，加去离子水20 mL，用超声波分散60 min (Ultrasonic Hemogenizer24710, USA) ，配置成浓度为25 mg/mL的混悬液。然后静置观察2 h，混悬液应保持无分层，呈乳状。将纳米颗粒混悬液置入50 mL 玻璃瓶，高压灭菌后备用。取1 mL纳米颗粒混悬液样本，超声处理8 min后，用于纳米颗粒粒度与分散状态的透射电镜观察。

2  结果与讨论

2.1  纯HAP纳米颗粒的形貌

对水热法合成的颗粒样品进行了TEM观察，其结果如图1所示。由图1可以看出，单个颗粒长度在50~100 nm，直径为20~30 nm。但是，颗粒样品的团聚比较明显，二次颗粒的粒径为几百纳米甚至达到微米级，图片中几乎没有见到单独存在的纳米HAP颗粒。对颗粒样品进行TEM选区电子衍射(SAED)分析(见图1(b))，其衍射图符合HAP晶面的排列结构。可见，用水热法合成的粉末为纳米级的HAP。

2.2  纯HAP纳米颗粒Zeta电位与pH值的关系

HAP纳米颗粒混悬液的Zeta电位与体系pH值的关系如图2所示。从图2可以看出，当体系pH值为4左右时，HAP纳米颗粒Zeta电位几乎为0，接近体系的等电点；随着体系pH值的升高，Zeta电位绝对值也相应增大，在pH值为7时，Zeta电位绝对值达到最大值23.1 mV；pH值继续增大时，Zeta电位的绝对值逐渐减小，但减小幅度趋于逐渐平缓。

图1  纳米HAP的TEM像及样品的选区SAED谱

图2  HAP颗粒的Zeta电位随pH的变化

2.3  纯HAP纳米颗粒的粒度与pH值的关系

图3所示为纳米HAP的粒度随混悬液体系pH值的变化。

图3  HAP颗粒粒度随pH的变化

从图3可以看出，HAP纳米颗粒的粒度随混悬液体系pH值的增加呈先减小后增大的趋势。当体系的pH值由4增加到7时，HAP颗粒的粒度下降比较明显，从约470 nm下降到370 nm，pH值为7左右时达到最小值，表明颗粒的分散性逐渐增加；当pH值由7增加到11时，HAP颗粒的粒度逐渐增大，但趋势比较平缓，表明混悬液体系中HAP的分散效果相对较好。结合pH值与Zeta电位的关系也可以得出HAP颗粒粒度的变化趋势受Zeta电位的影响很大，HAP纳米颗粒在pH=7时，Zeta电位的绝对值最大，因而体系中的HAP颗粒的分散性最好；当pH值在4左右时，HAP纳米颗粒表面电位为零，HAP颗粒的粒径变得最大。这说明当纳米HAP溶胶处于一定的pH值时，HAP颗粒吸附了一定量的电荷形成扩散双电层，使得溶胶中颗粒之间产生静电排斥作用。然而，水热合成的纯HAP纳米颗粒的分散性仍无法满足基因载体的要求，因此，本文作者研究精氨酸对HAP纳米颗粒进行修饰改性。

2.4  HAP/Arg颗粒的显微形貌

采用TEM观察了所制备的HAP/Arg颗粒晶体形貌、颗粒粒度及分散状态，其结果如图4所示。

从图4(a)可以看出，没有加入精氨酸时，水热法合成的HAP颗粒呈短柱状与等轴状。短棒状颗粒长约60~180 nm，同一颗粒的横截面尺寸均匀，约为30~70 nm，短棒状颗粒的长径比约2~4；等轴状颗粒的直径约为30 nm。HAP为密排六方结构，从颗粒的形状也能反映出HAP生长成成棒状和针状颗粒的习性。加入0.01 mol/L精氨酸后，合成的HAP较没添加精氨酸合成的HAP在颗粒的大小上稍有减小，形貌上大致相当，团聚现象也比较明显(见图4(b))。而加入0.05 mol/L精氨酸后，同样条件下合成的HAP颗粒也为纳米级，较没加精氨酸修饰的HAP颗粒尺寸明显减小，短棒状颗粒的长度缩短至50~80 nm，各方向的尺寸差异变小，其外形不如HAP颗粒规则，但颗粒的分散性更好(见图4(c))。当精氨酸的添加浓度增加至0.10 mol/L时，同条件下合成的HAP颗粒形貌如图4(c)所示，可以看出，HAP颗粒的尺寸有进一步减小的趋势，但是颗粒的大小和形状的均匀性有所降低。

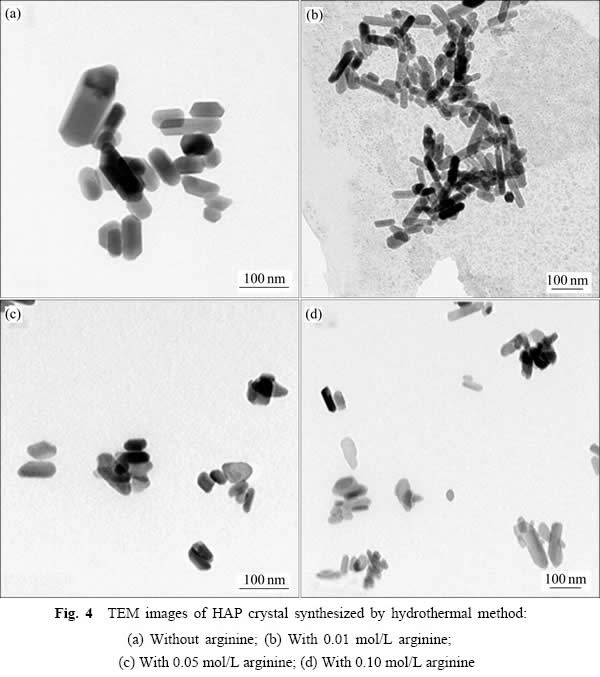

图4  水热合成HAP颗粒的TEM像

单纯的HAP纳米颗粒在酸性环境下Zeta电位一般为正，可通过静电作用与荷负电的DNA结合，但结合能力较低；在体内外中性或弱碱性的转染环境下Zeta电位为负，难以结合DNA。在本研究中，pH=7.4时，HAP粉末的Zeta电位为(-23.1±3.5) mV，其与荷负电的DNA难以结合。本实验中选取精氨酸(分子结构如图5所示)作为修饰物，一方面是由于亲水性的精氨酸为碱性氨基酸，带有胍基基团—(CH₂)₃NHC(NH₂)⁺，其等电点约10.76，高于水热合成实验中反应液的pH值，因此，在整个水热反应过程中精氨酸荷正电；另一方面，研究发现精氨酸和胍基官能团能有效穿透细胞膜^[12]，可在DNA转运到细胞内的过程中发挥非常重要的作用，暗示富精氨酸短肽可能会有效提高基因转染效率，但富精氨酸短肽介导基因转染的机理仍不太清楚，明显有别于受体介导的内吞机制^[13]。

图5  精氨酸分子结构图

实验数据表明，水热合成时添加精氨酸能够明显改变HAP颗粒的形貌，且浓度增加时这种差别也会更明显，其主要原因是HAP晶体的生长过程会由于精氨酸的介入会产生变化。在合成HAP的过程中，由于精氨酸在结晶析出HAP晶粒表面的吸附存在晶面的选择性，影响HAP晶粒长大的行为。热力学平衡条件下，HAP晶体的择优生长方向为[001]。由HAP的晶体结构可知，[001]方向上存在P点的吸附位置，由于P点偶尔会出现Ca²⁺离子空缺而带有负电荷，在水热介质中精氨酸带正电性的胍基基团—(CH₂)₃NHC(NH₂)⁺可与HAP(001)面裸露的负电性羟基(—OH)发生静电作用，导致精氨酸倾向于吸附在HAP的(001)面。因此，精氨酸的吸附更大程度地阻碍了溶液合成产物在HAP(001)面的析出，使得HAP各晶体方向的生长速度差异减小，晶体各方向的尺寸差异降低。

另一方面，精氨酸的—NH₂基团能与HAP的各晶面以氢键的形式结合，研究表明，在没有精氨酸的溶液体系中，HAP晶体表面会被一层水膜包覆，然而，HAP晶体与精氨酸之间的相互作用力比HAP晶体与水分子之间的作用力更强，或者说HAP晶体与精氨酸的作用能更低。因此，精氨酸加入以后易于吸附在HAP颗粒样品表面，尤其是在HAP晶体的(001)面，水分子的吸附将被精氨酸所取代。当HAP各个晶面吸附了一定数量的精氨酸之后，晶体生长受阻，要求更多的HAP新颗粒形核析出，以降低溶液的过饱和度。形核密度的提高有利于获得更细小的HAP颗粒。因此，当精氨酸的浓度增加到一定程度后，HAP各晶面都将吸附不同数量的精氨酸，可能导致图4(d)出现的颗粒在大小和形状的均匀性上的差异。

2.5  HAP/Arg颗粒的Zeta电位

对分别添加0.05 mol/L和0.10 mol/L精氨酸合成的HAP/Arg颗粒样品在pH值为7.4 时进行了Zeta电位测试，其结果如图6所示。由图6(a)可看出，在弱碱性的条件下(pH=7.4)，添加0.05 mol/L精氨酸合成的HAP/Arg纳米颗粒的Zeta电位为(30.9±8.2) mV，而未修饰的HAP纳米颗粒的Zeta电位为(-23.1±6.5) mV。表明合成HAP的过程中加入精氨酸使得颗粒表面的Zeta电位由常规HAP的负值变为HAP/Arg纳米颗粒的正值。添加0.10 mol/L精氨酸合成的HAP/Arg纳米颗粒在pH=7.4弱碱性的条件下的Zeta电位为(32.1±8.1) mV，如图6(b)所示，虽然较添加0.05 mol/L精氨酸合成的HAP/Arg颗粒的Zeta电位稍有增加，但增加不明显，可能是本实验条件下合成HAP的过程中，精氨酸的含量相对过于饱和。从以上测试结果得出水热法制备HAP颗粒过程中引入一定量的精氨酸可使合成的HAP/Arg颗粒表面的荷电状态发生根本性的改变，而且Zeta电位的绝对值更大，表明本实验制备的HAP/Arg颗粒具有较好的分散性，将更有利于HAP纳米颗粒与DNA的静电结合。这一变化是因为HAP/Arg颗粒表面吸附了精氨酸或精氨酸残留物。

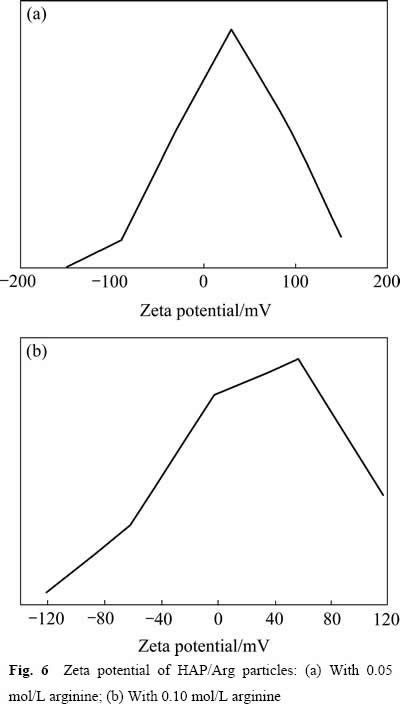

图6  HAP/Arg颗粒的Zeta电位图

2.6  HAP/Arg颗粒物相组成

对水热法制备的HAP/Arg颗粒样品用XRD进行物相分析，扫描角度为25°~55°，速度采用2.4 (°)/min。图7所示为在反应过程中是否加入精氨酸样品的XRD谱。从图7可以看出，添加0.05 mol/L精氨酸合成的HAP/Arg颗粒与没有加入添加精氨酸的HAP颗粒样品的XRD谱基本相同，其特征峰尖锐，表明所制备颗粒的结晶程度较高。对主要特征峰所代表的晶面进行标定发现，所制备的HAP/Arg颗粒样品能很好地符合HAP国际标准粉末卡片JCPDs 9-432，从而表明所制备的样品是结晶完整的羟基磷灰石颗粒。但不同样品间主要特征峰相对强度存在细微差异，相对于(002)晶面的衍射峰，HAP/Arg颗粒样品的(300)晶面衍射峰的强度较HAP样品有所增大，而HAP/Arg颗粒样品的(002)晶面的衍射峰与(211)晶面的衍射峰强度的比值较HAP颗粒样品有所降低。

图7  160 ℃水热法合成的HAP颗粒的XRD谱

2.7  HAP/Arg颗粒红外光谱特征

采用傅立叶红外光谱仪测试了所制备HAP/Arg颗粒样品的红外光谱特征，结果如图8所示。从图8可以看出，没有加入精氨酸与加入精氨酸合成HAP纳米颗粒具有相似的红外光谱，谱中主要峰的位置相同。较强的峰线出现在565.25、604.21、1035.78、3441.75 cm^-1等位置，并在1106.57、1420.30、1631.24和3570.12 cm^-1等位置出现强度较弱或位置较宽的峰线。理论上，磷酸根(PO₄^3-)的4种振动方式对应峰的位置分别如下：ν₁峰在960 cm^-1附近，ν₂峰位于470至440 cm^-1区域，ν₃峰位于1190至976 cm^-1区域，ν₄峰位于在600至560 cm^-1区域。因此，565.25、604.21和1035.78 cm^-1的强峰以及1106.57 cm^-1的弱吸收峰是由HAP的PO₄^3-产生的。晶格中水分子的特征峰出现在3550~3200 cm^-1区域，因此，3441.75和3570.12 cm^-1位置的峰是晶格水和磷灰石羟基(OH^-)的反映。1631.24 cm^-1处的特征峰是H₂O的振动峰，表明颗粒样品表面吸附少量的水分。氨基(—NH₂)的特征峰出现在 1400~1420 cm^-1区间，1420.30 cm^-1峰可能是少量来自于原料磷酸氢二氨的铵根(NH⁴⁺)、氨基酸的残留物吸附在HAP的反映。对于加入精氨酸的样品，该峰强度有所增强(见曲线b)，说明存在精氨酸的残留物。通过红外光谱的比较，发现加入精氨酸合成HAP纳米粉末的吸收峰符合HAP的特征，表明在结构上与通常的HAP基本一致。

图8  水热合成HAPFTIR谱

2.8  稀土掺杂HAP/Arg颗粒样品的物相

采用X射线衍射测试了掺杂不同含量Eu合成的HAP/Arg颗粒样品，结果如图9所示。由图9可以看出，不同Eu掺杂含量下HAP/Arg纳米颗粒样品具有基本相同的XRD谱，各样品的主要衍射峰峰形尖锐，其它衍射峰明显，且能与HAP国际标准粉末卡片JCPDs 9-432中晶体衍射峰位置完全对应，但与EuPO₄及Eu(OH)₃标准图谱中的主要峰位对应不上，说明所合成的产物为单一物相的HAP。此外，随着Eu掺杂含量的增加，产物的主要衍射峰位向高角度方向逐渐有微小的移动，说明Eu的掺杂改变了HAP的晶格常数。Eu³⁺离子的半径(0.095 nm)与的Ca²⁺离子的半径(0.099 nm)相当^[14]，在掺杂过程中较容易占据Ca²⁺的位置，但由于其离子半径略小，Eu³⁺离子进入Ca²⁺格位后使得HAP的晶格常数减小。根据X射线衍射的布拉格公式2dsinθ=nλ，在满足衍射的条件下，晶格常数的减小即衍射晶面间距的减小，将导致衍射角的增大，这与实验观察到的结果一致，而且进入Ca²⁺格位的Eu³⁺离子增多，HAP晶格常数的改变相对越大，因此衍射峰位移动也越明显。采用电感耦合原子发射光谱(ICP-AES)对Eu掺杂的HAP/Arg颗粒样品中Eu的浓度进行了检测，得到在较低的掺杂浓度(1%，摩尔分数)下，Eu³⁺在HAP晶格中的分凝系数可到0.9；然而掺杂浓度较高时(≥3%)，Eu的分凝系数下降至0.75左右。

图9 不同Eu掺杂量HAP/Arg颗粒的XRD谱

由于图中不同浓度Eu掺杂的HAP/Arg颗粒各主要衍射峰的峰形比较尖锐，说明产物结晶程度较高，因此对各样品(002)和(300)晶面衍射峰的半高宽分别进行了测量，然后根据谢乐(Scherrer)公式计算了相应的晶粒尺寸：

                           (1)

式中：D_(hkl)为计算得到的晶粒尺寸(nm)；k为宽化常数(取0.9)；λ为X射线的波长(为0.154056 nm)；β为衍射峰的半高宽(FWHM，rad)。经过计算得出Eu掺杂的HAP/Arg纳米颗粒沿c轴方向尺寸稍大于100 nm，a轴方向尺寸约为33 nm，说明所得到的产物的仍为纳米级。

同样，对掺杂2% Tb合成的HAP/Arg颗粒样品也进行了XRD分析，结果如图10所示。从图10可以看出，样品的主要衍射峰尖锐明显，与HAP的国际标准粉末卡片JCPDs 9-432中晶体衍射峰位置完全对应，且没有出现TbPO₄与Tb(OH)₃等其他物相的衍射峰，说明所合成的产物也为单一物相的HAP。

通过对2% Tb掺杂的颗粒衍射数据的计算分析，得到晶格常数a为0.9437 nm，c为0.6899 nm，而未掺杂的HAP/Arg纳米颗粒晶格常数a为0.9454 nm，c为0.6903 nm。可见，稀土Tb³⁺离子掺杂也使HA的晶格常数减小。这是由于Tb³⁺离子的半径(0.092 nm)小于Ca²⁺的离子半径^[15]，Tb³⁺离子替换部分Ca²⁺离子后使得HAP的晶格常数和晶胞体积减小。采用ICP-AES对Tb的浓度进行了检测，得到Tb³⁺离子在HAP晶格中的分凝系数约为0.96，可见离子半径更小的Tb³⁺更易掺杂进入HAP晶格。

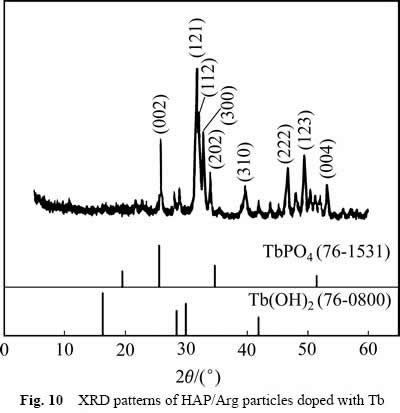

图10  Tb掺杂HAP/Arg颗粒的XRD谱

2.9  稀土掺杂HAP/Arg颗粒样品红外光谱特征

对Eu掺杂HAP/Arg颗粒样品的FTIR光谱特征进行了测试与分析，结果如图11所示。从图11可以看出，Eu掺杂HAP/Arg颗粒与未掺杂HAP/Arg颗粒样品的红外光谱特征基本一致，谱线中主要峰位相同。其中，564和602 cm^-1属于PO₄^3-的ν₄吸收峰、573 cm^-1为PO₄^3-的ν₂吸收峰，961 cm^-1为PO₄^3-的ν₁吸收峰，1032和1092 cm^-1为PO₄^3-的ν₃吸收峰，1432 cm^-1处的特征峰是H₂O的振动峰，3571 cm^-1位置的峰是晶格水和磷灰石羟基(OH^-)的反映。此外，1645 cm^-1可能是CO₃^2-的吸收峰^[16]。图9所示为HAP/Arg纳米颗粒中掺杂Eu未带来特征峰的明显位移以及其他吸收峰等变化，说明掺杂Eu对HAP/Arg纳米颗粒的结构无影响。

图11  HAP/Arg颗粒的FTIR谱

同样，对Tb掺杂的HAP/Arg颗粒样品也进行了FTIR测试，结果如图12所示。与Eu掺杂HAP/Arg颗粒样品的FTIR光谱特征相同，Tb掺杂也未给HAP/Arg颗粒的结构带来影响。

图12  HAP/Arg颗粒的FTIR谱

2.10  稀土掺杂HAP/Arg粉末的TEM观察

图13所示为160 ℃下水热反应3 h制得的稀土掺杂的HAP/Arg颗粒的TEM像。由图13(a)可以看出，Eu掺杂HAP/Arg颗粒以短柱状为主，也有少量等轴状颗粒，短柱状颗粒大小比较均匀，长度约为100 nm左右，长径比3~4，表明为纳米级的颗粒，这也与采用XRD数据计算的结果比较接近。而Tb掺杂的HAP/Arg颗粒也主要呈短柱状，并含有少量等轴状颗粒，颗粒大小与Eu掺杂HAP/Arg纳米颗粒相近，如图13(b)所示。由于Eu与Tb同属于镧系元素，具有相似的物理与化学性质，因此，在水热法合成HAP/Arg纳米颗粒过程中这两种元素的掺杂对颗粒生长的影响比较接近。

2.11  稀土掺杂HAP/Arg颗粒的荧光特性

对不同量Eu掺杂HAP/Arg颗粒的荧光光谱进行了测试与分析，结果如图14所示。图14(a)所示为Eu掺杂HAP/Arg纳米颗粒的激发光谱，监测波长为612 nm，可以看出在361.2、381.0及394.4 nm有3个特征激发峰，其中，最强的激发峰位于394.4 nm附近。HAP/Arg纳米颗粒中Eu的掺杂浓度增加，激发峰的强度也随之增大，未掺杂Eu的HAP/Arg纳米颗粒样品没有出现相应的激发吸收。图14(b)所示为Eu掺杂HAP/Arg纳米颗粒在波长为394 nm的激发光激发下的发射光谱。可以看出，未掺杂Eu的HAP/Arg纳米颗粒样品没有发射特征峰，而掺杂Eu的HAP/Arg纳米颗粒样品分别在580~600 nm及605~625 nm波段范围内出现发射特征峰，峰位在588.8和612.6 nm，分别对应于Eu³⁺的⁵D₀-⁷F₁与⁵D₀-⁷F₂跃迁。随掺杂量的增加，Eu³⁺的发射特征峰的强度也相应地增加，表明Eu³⁺掺杂进入了HAP晶格。

图13 稀土掺杂HAP/Arg颗粒的TEM像

此外，612.6 nm的发光峰在激光共聚焦显微镜的扫描发射滤波器检测范围内，激发最强的394.4 nm的激发光接近可见光波段。然而，有一个激发波段在464.8 nm附近，接近于激光共聚焦显微镜的激发光波长(488 nm)。因此，在这个激发波长下可在可见光范围内观察到活细胞。

图14  Eu掺杂HAP/Arg颗粒的荧光光谱

图15所示为Tb掺杂HAP/Arg纳米颗粒的光致发光谱，激发光波长为272 nm。从图可以看出，未掺杂Tb的HAP/Arg纳米颗粒不具有特征发光峰，而掺杂2%(摩尔分数)Tb的HAP/Arg纳米颗粒在488.6、542.4、583.4和619.0 nm附近出现光致发光峰，分别对应于Tb³⁺离子的⁵D₄-⁷F₆、⁵D₄-⁷F₅、⁵D₄-⁷F₄和⁵D₄-⁷F₃跃迁^[17]。其中，542.4nm处的发光峰具有最大的发光强度，在绿光范围内，可以用于观察HAP/Arg纳米颗粒对细胞的各种作用及其在细胞中的分布等。由此可见，Tb³⁺离子可以掺入HAP/Arg纳米颗粒中，实现HAP/Arg纳米颗粒的光致发光。

图15  Tb掺杂HAP/Arg颗粒的荧光光谱

3  结论

1) 制备了结晶程度比较高、晶形完整的HAP纳米颗粒，通过精氨酸表面的修饰改变了HAP纳米颗粒的表面Zeta电位，达到(30.9±8.2)mV，为提高HAP纳米颗粒作为基因转染载体的效能奠定了基础；研究发现精氨酸的加入在一定程度上抑制了HAP的生长速率。在同样合成条件下，加入精氨酸修饰的HAP短棒状颗粒的长度为50~80 nm，小于没加精氨酸修饰HAP纳米颗粒的60~180 nm，且长径比也有所减小，外形不如HAP纳米颗粒规则。

2) 少量稀土离子Eu或Tb掺杂不影响合成的HAP/Arg纳米颗粒产物的结构，均为单一的HAP物相，所合成产物的粒径也为纳米级。Eu掺杂的HAP/Arg纳米颗粒在580~601 nm和601~625 nm两个可见光波段范围内有发射特征峰，而Tb掺杂的HAP/Arg纳米颗粒主要荧光特征发射峰位于488.6 nm与542.4 nm。

3) 经稀土金属铽/铕掺杂的精氨酸表面修饰的HAP纳米颗粒可作为基因转染载体被运用。
