DOI： 10.11817/j.issn.1672-7207.2021.01.026
热探针法测试颗粒多孔材料有效热导率的研究
马爱纯，蔡澄汉，周天，李力
(中南大学 能源科学与工程学院，湖南 长沙，410083)
摘要：为研究颗粒多孔材料有效热导率与粒径、孔隙率和含水率之间的关系，制备不同粒径、孔隙率和含水率的碳化硅、石英砂和工程砂颗粒，搭建基于热探针法原理的颗粒多孔材料有效热导率测试平台。采用标准甘油对测试系统进行标定，分别对干燥(两相)与含湿(三相)的待测试样进行实验研究。研究结果表明：甘油热导率的测试结果误差在1.2%以内；碳化硅、石英砂和工程砂这3种颗粒多孔材料的两相有效热导率受孔隙率影响较大，均随孔隙率增大而减小，受粒径影响较小，它们的两相有效热导率的预测误差均小于3%；三相有效热导率均随含水率增加而增大，当含水率超过15%时增速均趋缓，且均随孔隙率增加而减小，当孔隙率增至一定程度时，有效热导率降幅逐渐减小，其预测误差均在5.2%以内。
关键词：热探针法；有效热导率；颗粒多孔材料；孔隙率；含水率；粒径
中图分类号：TK39 文献标志码：A
文章编号：1672-7207（2021）01-0259-08
Study of effective thermal conductivity of granular porous materials obtained by thermal probe method
MA Aichun, CAI Chenghan, ZHOU Tian, LI Li
(School of Energy Science and Engineering, Central South University, Changsha 410083, China)
Abstract: To study the relationship between effective thermal conductivity and particle size, porosity and moisture content of granular porous material, silicon carbide particle, quartz sand particle, and engineering sand particle with different particle sizes, porosities, and moisture contents were prepared. An experimental platform based on thermal probe method was built to measure the effective thermal conductivities of these granular porous materials. Standard glycerin was used to calibrate the experimental system accuracy, and the effective thermal conductivities of some dry(two-phase) and wet(three-phase) samples were tested. The results show that the errors in experimental thermal conductivity of glycerin are within 1.2%. The two-phase effective thermal conductivities of the silicon carbide particle, quartz sand particle, and engineering sand particle are greatly affected by the porosity. They decrease with the increase of porosity, while they are less affected by the particle size. And the errors of the thermal conductivity predictions of each kind of material are all within 3% for the two-phase samples. The three-phase effective thermal conductivities of the three kinds of granular porous materials increase with the increase of moisture content, and the growth rate decreases when the moisture content exceeds 15%. The three-phase effective thermal conductivities decrease with the increase of porosity, and the decreasing velocity is reduced when the porosity increases to a certain extent. And the errors of the thermal conductivity predictions of each kind of material are all within 5.2% for the three-phase samples.
Key words: thermal probe method; effective thermal conductivity; granular porous material; porosity; moisture content; particle size
碳化硅、石英砂与工程砂不仅可作为原料广泛应用于建筑、陶瓷、化工等行业，而且还是多种复合材料的基料，对其有效热导率进行研究可以为功能陶瓷的成型与性能改进、建筑保温材料的优化设计等提供重要参考。受颗粒热导率、颗粒间气相和(或)液相含量、粒径等因素影响，颗粒多孔材料的有效热导率难以通过理论计算得到，通过实验测量可以获取较准确的有效热导率。目前，适用于颗粒多孔材料有效热导率实验测试的方法主要有稳态防护热板法[1-2]、非稳态热线法[3-6]、热带法[7-9]及热探针法。防护热板法基于稳态导热，要求装置和试样达到热稳定后才能进行测试，故耗时较长[10]。热线法与热带法测试时间较短，可对砂土[4]、粉煤灰[4]、二氧化硅气凝胶[3, 7-9]、水泥珍珠岩[4]和土壤[4, 6]等颗粒多孔材料有效热导率进行有效地测量，但实验对测试环境与试样定型要求较高，易产生较大的系统误差。热探针结构坚固，整体测试装置简单，可从多方位对散体材料有效热导率进行测试。此外，热探针法耗时较短，对试样加工定型要求较低，且不易受环境变化影响，可应用于实地测试工作。人们对采用热探针法获取不同颗粒多孔材料有效热导率开展了较多研究[11-18]，如：刘路路等[11]研究了不同含砂率、含水率及干密度对橡胶-砂颗粒混合物热导率的影响，发现试样的热导率均随含砂率与干密度的增大而增大，随含水率的增大先增大后趋于稳定；徐国稳等[12]采用热探针法测试了石英砂颗粒的有效热导率，并将实验结果与数值计算结果进行比较，发现孔隙率是影响干试样有效热导率的主要因素之一；张心怡等[13]研究了微细树脂颗粒在离子交换条件下，其有效热导率随粒径、孔隙率、流速的变化，发现热探针法的应用不受颗粒间是否发生离子变化影响。对于土壤类颗粒多孔材料，热探针法可用于研究其有效热导率随温度、含水率、干密度或孔隙率的变化规律[14-18]。可见，热探针法非常适合于获取颗粒多孔材料的有效热导率，但目前人们对孔隙率、含水率及粒径等多因素对颗粒多孔材料有效热导率的耦合影响研究较少。本文作者采用热探针法测试碳化硅、石英砂和工程砂颗粒在干燥(两相)及含湿(三相)状态下的有效热导率，研究孔隙率、含水率及粒径对其影响，并得到相关的拟合关系式。
1 测试原理
热探针法基于半无限大非稳态导热模型，其热流传导如图1所示。将1根功率恒定的热探针插入待测试样中，其表面温升速率受到试样热导率等因素影响，通过记录热探针温度随时间的变化规律，可以计算试样热导率。

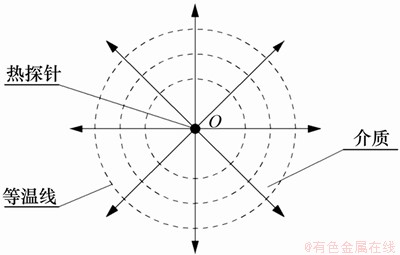

图1 热探针法热流传导图
Fig. 1 Heat transfer diagram of thermal probe
假定试样具有颗粒分布均匀、尺寸无限大，且具有均匀稳定的初始温度；热探针无限长、热容量忽略不计，且初始温度均匀。可得到热探针壁面温升随时间变化的级数展开式[19]：
(1)
式中：下标μ，h和a分别表示试样、加热丝与空气；r0为热探针半径，m；τ为加热时间，s；T(r0, τ)为热探针表面在τ时刻的温度，K；T0为热探针的初始温度，K；θ为热探针表面的过余温度，K；q为单位长度加热功率，W/m；λμ为试样热导率，W/(m·K)；αμ为试样热扩散率，m2/s；lnC=0.577 216，为欧拉常数；ω=2ρμcp,μ/(ρhcp,h)；ρμ与ρh分别为试样和加热丝的密度，kg/m3；cp,μ与cp,h分别为试样和加热丝比热容，J/(kg·K)；R=εh/(λar0)，为单位长热探针与试样的接触热阻，(m·K)/W；εh为热探针与试样之间的接触间隙，m，λa为空气热导率，W/(m·K)；L为级数展开式的余项和。
当r0足够小、τ足够大时，r0/(4αμτ)趋于0，忽略高阶小量，则式(1)可简化为
(2)
式中：e=q/(4πλμ)；f=e·ln[4αμ/(r02C)]。
由式(2)可知，θ与lnτ呈线性关系。利用最小二乘法在有效时间段内进行线性拟合，可得θ-lnτ关系曲线的斜率e，进而计算出λμ：
(3)
在实验初期τ较小，r0 /(4αμτ)不趋于0，忽略式(1)中高阶项会引起较大的截断误差；当测试时间过长时，热探针产生的热流会传递到试样边缘而与外界发生热交换，与半无限大非稳态导热模型相矛盾，两者均导致θ-lnτ曲线的线性变差。有效时间段是指在θ-lnτ曲线上开始进入线性时刻到开始偏离线性时刻之间的时间段。
2 实验系统设计
2.1 实验装置
测试系统由热探针、恒温槽、电源和数据采集装置组成，如图2所示。实验时，首先将待测试样装入底部密封的PVC硬质管中，在待测试样中插入热探针后将PVC硬质管置于恒温水浴中。待测试样在恒温水浴中达到热平衡后，在热探针加热丝两端加恒定电压。将热电偶测得的热探针温度通过无纸记录仪传输到计算机并进行数据处理，最终计算试样热导率。

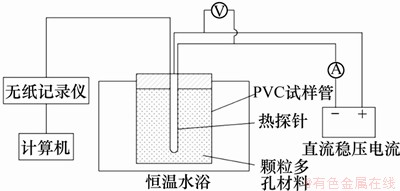

图2 热探针法测试系统
Fig. 2 Thermal probe testing system
热探针作为测试系统的核心部件既是加热元件，又是测温元件。当热探针长径比大于25时可大幅度降低轴向热损失引起的误差。实验采用外径为2.0 mm、内径为1.7 mm、长度为17.0 cm的不锈钢管作为套管，用导热硅脂填充，并在两端用环氧树脂均匀胶封，防止水分进入热探针内部。加热丝选用直径为0.13 mm的漆包镍铬丝，绕制14匝，单匝长28 cm。热探针结构如图3所示。

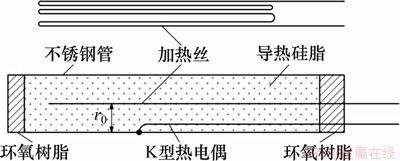

图3 热探针结构示意图
Fig. 3 Diagram of thermal probe structure
2.2 实验材料制备
实验材料为不同孔隙率、含水率及粒径的碳化硅、石英砂和工程砂颗粒。碳化硅的粒径分别为75，103，180，335与700 μm，石英砂的粒径分别为75，[86, 150]，[180, 425)，[425, 850)与[850, 2 000] μm，工程砂的粒径分别为[150, 250)，[250, 300)，[300, 425)，[425, 850)与[850, 2 000] μm。针对每种粒径的试样，分别制备5种不同孔隙率和含水率的待测样品。
2.2.1 孔隙率测定与制备
实验采用密度法，通过测定试样的堆积密度ρη和表观密度ρg计算得出孔隙率n，其计算公式为
(4)
测定表观密度时，首先用恒温烘箱将待测试样烘干至恒质量，冷却后称100 g试样放入装有蒸馏水的李氏瓶中。预先将蒸馏水凹液面与1 mL刻度线平齐。静置恒温至20 ℃后读取李氏瓶的刻度，其计算公式为
(5)
式中：mg为试样质量，g；V1为李氏瓶初始刻度对应体积，mL；V2为试样静置至20 ℃时的刻度对应体积，mL；φ为水温对水密度影响的修正系数，20 ℃时为0.005。
测定堆积密度时，首先将烘干后的待测试样放入质量为m1的空物料桶中，抚去物料桶顶部多余的试样，直至试样与内壁刻痕平齐，并记录下总质量m2，其计算公式为
(6)
式中：m1为空物料桶质量，kg；m2为试样与物料桶总质量，kg；Vh为物料桶容积，m3。
不同孔隙率的多孔材料可通过施加不同的压力来改变堆积密度制备。为保证试样孔隙率分布均匀，采用匀速正向与反向加载的方式制备不同孔隙率的试样[20]。
2.2.2 含水率测定与制备
采用质量含水率作为分析指标，首先在恒温烘箱中将待测试样烘干至恒重并称其堆积质量，然后使用小型喷雾器将所需用水量多次均匀喷入待测试样中，分别制备出含水率为0，5%，10%，15%和20%共5种待测试样。为保证试样含水率均匀分布，将试样装入PVC试样管后用防水膜密封并盖上EPS盖分别正立和倒立6 h[20]。
2.3 实验装置标定
为验证实验装置的可靠性，实验前选用热导率已知的甘油作为标准物质对实验装置进行标定。将热探针插入装有甘油的试样管后一同放入恒温水槽中。待甘油整体温度均匀稳定后，对热探针施加不同的加热功率，并在有效时间段即10~240 s内重复测量3次取平均值。实验数据中存在对θ-lnτ曲线拟合质量无益的数据点，采用基于斜率相对标准差的数据筛选法[21]剔除无效数据点，保留有效数据点，以便更精确地求出待测试样的有效热导率。
实验测得热导率如表1所示。根据文献[22]给出的标准甘油在温度6.85~106.85 ℃时的热导率测试结果，按线性插值估算出甘油在24.5~26.5 ℃内的热导率，发现甘油热导率随温度变化较小，偏差仅为0.1%。因此，取甘油在25.5 ℃时的热导率0.287 8 W·m-1·K-1作为参考值，计算各热导率测试值相对参考值的残差与误差，并进行误差分析。经计算得测试均值
=0.287 3，标准差s=0.002 55。根据格拉布准则，当样本数为5个、显著性水平为0.005时，格拉布临界值g0.005(5)=1.764，最大统计量g5=1.2950.005(5)，说明实验系统的精度满足本文实验要求。此外，热导率测量值的误差均在1.2%以内，说明测试系统精度较高。

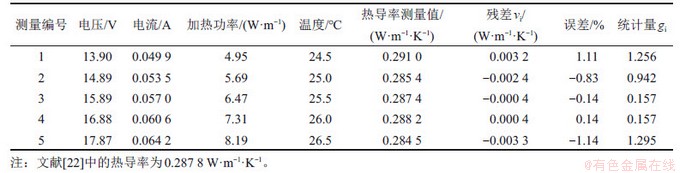

表1 标准甘油热导率测量结果
Table 1 Thermal conductivities of standard glycerol
3 结果与讨论
3.1 两相颗粒多孔材料
3.1.1 孔隙率及粒径对颗粒多孔材料有效热导率的影响
图4所示为不同粒径下孔隙率n对颗粒多孔材料有效热导率λμ的影响。从图4可以看出3种颗粒多孔材料在不同粒径范围其有效热导率均随孔隙率增加而减小，这是因为两相颗粒多孔材料的有效热导率由固相和气相共同决定。一方面，随孔隙率n增大，空气占比增加，而空气热导率远小于固相物质热导率，所以，有效热导率随之减小；另一方面，孔隙率增大也造成颗粒间接触热阻增大，导致有效热导率减小。

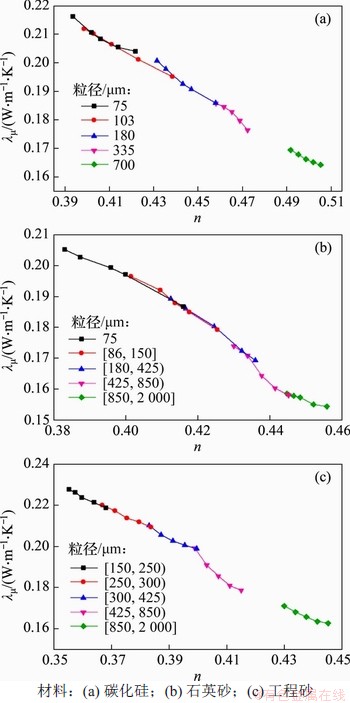

图4 有效热导率λμ随孔隙率n变化规律
Fig. 4 Variation of effective thermal conductivity with porosity
此外，当碳化硅、石英砂、工程砂这3种材料的粒径范围分别在75~180，75~425和150~425 μm时，其孔隙率存在重合区间，分别为0.393 6~0.458 1，0.399 9~0.445 2和0.364 0~0.399 6。在孔隙率重合区间内，这3种材料相同孔隙率不同粒径间有效热导率基本相同，最大偏差分别为1.0%，0.7%和0.6%。粒径对这3种颗粒多孔材料有效热导率的影响均较小。
3.1.2 两相颗粒预测模型
不考虑粒径影响，对碳化硅、石英砂、工程砂这3种材料有效热导率实测值进行多项式拟合，得到两相颗粒多孔材料有效热导率与孔隙率的预测式，分别见式(7)，(8)和(9)。图5所示为这3种材料有效热导率预测结果与实测结果的对比。从图5可见：这3种材料有效热导率预测结果与实测结果相对误差均在3%之内，拟合优度分别为0.993 8，0.988 8与0.987 4。
(7)
(8)
(9)

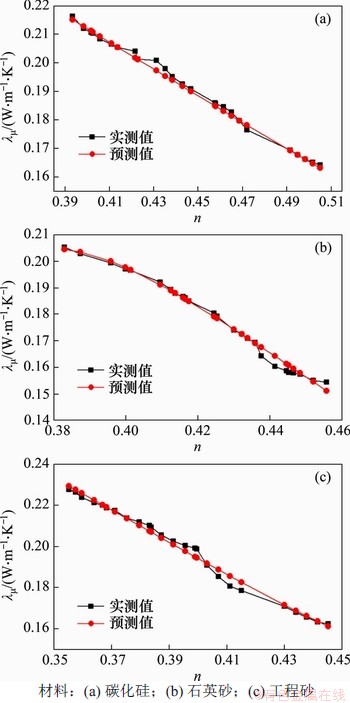

图5 有效热导率λμ预测值与实测值对比
Fig. 5 Comparisons between predicted and measured values of effective thermal conductivity
3.2 三相颗粒多孔材料
3.2.1 含水率对颗粒多孔材料有效热导率的影响
在不同粒径下，碳化硅、石英砂、工程砂这3种颗粒多孔材料有效热导率随含水率ω的变化见图6。从图6可以看出：随含水率增大，这3种材料在不同粒径下的有效热导率均不断增加，增幅开始较大，之后逐渐减小。这是因为水的热导率(0.599 W·m-1·K-1)约为空气的23倍，随含水率增大，液相组分相对增加而气相组分相对减少，颗粒间形成液桥，使材料整体导热能力增强；当含水率超过15%时，颗粒间液桥数量趋于饱和，此时，有效热导率增速趋缓。

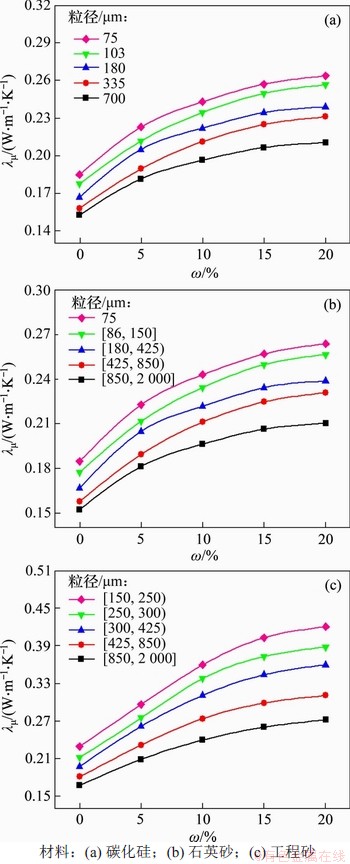

图6 有效热导率λμ随含水率ω变化规律
Fig. 6 Variation of effective thermal conductivity with moisture content
3.2.2 孔隙率对颗粒多孔材料有效热导率的影响
在不同含水率下，这3种颗粒多孔材料有效热导率随孔隙率的变化见图7。从图7可以看出：随孔隙率增大，这3种材料有效热导率均不断减小；当碳化硅与工程砂颗粒的孔隙率分别增大至0.480与0.415时，空气占比的增加对材料整体导热性能的影响逐渐变弱，有效热导率降幅逐渐变小；当含水率小于等于5%时，石英砂颗粒有效热导率随孔隙率增大开始快速减小，当孔隙率大于0.445时，降幅逐渐变小，但当含水率为10%~20%时，降幅仍较大。这是因为随孔隙率增加，单位体积内空气占比增大，致使材料整体导热性能下降，但当孔隙率达到某个值时，空气占比增加对整个有效热导率的影响会逐渐减小。但对于本实验中含水率较大的石英砂颗粒，还未找到空气占比影响变小的拐点。

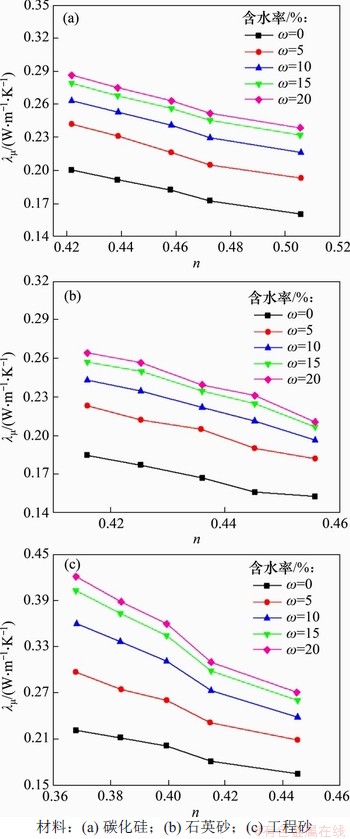

图7 有效热导率λμ随孔隙率n变化规律
Fig. 7 Variation of effective thermal conductivity with porosity
3.2.3 三相颗粒预测模型
碳化硅、石英砂和工程砂颗粒的三相有效热导率与含水率、孔隙率的预测关系式分别见式(10)，(11)和(12)，这3个预测式所得有效热导率的误差分别在5.2%，3.0%与5.0%之内，拟合优度分别为0.983 3，0.993 5与0.991 0。
(10)
(11)
(12)
4 结论
1) 孔隙率是决定颗粒多孔材料两相有效热导率的主要因素，颗粒多孔材料的两相有效热导率均随孔隙率增加而显著减小，粒径产生的影响可忽略。
2) 颗粒多孔材料的三相有效热导率均随含水率增加而增大，但当含水率超过15%时增速趋缓；随孔隙率增加而减小，当孔隙率增大至一定程度时，降幅逐渐减小。这说明含水率与孔隙率对颗粒多孔材料三相有效热导率的影响均存在相应的饱和值。但对于本实验中含水率较大的石英砂颗粒，还未得到有效热导率降幅逐渐减小的拐点。
3) 得到3种颗粒多孔材料的两相、三相有效热导率预测式，其中两相预测式所得有效热导率误差在3%以内，三相预测式所得有效热导率误差在5.2%以内。针对具有不同粒径、孔隙率和含水率的颗粒多孔材料，热探针法可用于测试其有效热导率，并可推广到类似硬质颗粒多孔材料的有效热导率测试。
参考文献：
[1] NIKOLAEV I V, LEONG W H, ROSEN M A. Experimental investigation of soil thermal conductivity over a wide temperature range[J]. International Journal of Thermophysics, 2013(34): 1110-1129.
[2] 胡其志, 谢超, 林键, 等. 砂石混合体的导热性能影响因素分析[J]. 可再生能源, 2016, 34(11): 1690-1695.
HU Qizhi, XIE Chao, LIN Jian, et al. Factors affecting thermal conductivity analysis of sand and rock mixture[J]. Renewable Energy Resources, 2016, 34(11): 1690-1695.
[3] NEUGEBAUER A, CHEN K , TANG A, et al. Thermal conductivity and characterization of compacted, granular silica aerogel[J]. Energy and Buildings, 2014, 79: 47-57.
[4] 陈沅江, 冯友达. 断电热线法测量污染砂土热导率的实验研究[J]. 世界科技研究与发展, 2016, 38(5): 1010-1016.
CHEN Yuanjiang, FENG Youda. Experimental study on measuring thermal conductivity of contaminated sand by cut-out hot wire method[J]. World Science Technology Research and Development, 2016, 38(5): 1010-1016.
[5] KIM D , OH S . Measurement and comparison of thermal conductivity of porous materials using box, dual - needle, and single - needle probe methods: a case study[J]. International Communications in Heat and Mass Transfer, 2020, 118: 104815.
[6] 崔福庆, 刘志云, 陈建兵, 等. 青藏工程走廊带多年冻土导热系数测试方法对比研究[J]. 西安科技大学学报, 2020, 40(5): 887-893.
CUI Fuqing, LIU Zhiyun, CHEN Jianbing, et al. Comparative study on measurement method of permafrost thermal conductivity of Qinghai-Tibet engineering corridor[J]. Journal of Xi′an University of Science and Technology, 2020, 40(5): 887-893.
[7] 张一迪, 魏高升, 王立新, 等. 粉末和颗粒状二氧化硅气凝胶绝热材料的热导率测量[J]. 工程热物理学报, 2016, 37(8): 1739-1743.
ZHANG Yidi, WEI Gaosheng, WANG Lixin, et al. Thermal conductivity measurements on granular and powdered silica aerogel insulation materials[J]. Journal of Engineering Thermophysics, 2016, 37(8): 1739-1743.
[8] WEI Gaosheng, WANG Lixin, XU Chao, et al. Thermal conductivity investigations of granular and powdered silica aerogels at different temperatures and pressures[J]. Energy and Buildings, 2016, 118: 226-231.
[9] WEI Gaosheng, LIU Yusong, ZHANG Xinxin, et al. Thermal conductivities study on silica aerogel and its composite insulation materials[J]. International Journal of Heat and Mass Transfer, 2011, 54( 11/12): 2355-2366.
[10] 张玉辉, 张金涛, 王志超, 等. 防护热板法测量绝热材料导热率评述[J]. 中国计量, 2014(10): 82-84.
ZHANG Yuhui, ZHANG Jintao, WANG Zhichao, et al. Review on the thermal conductivity of insulation materials by guarded hot plate[J]. China Metrology, 2014(10): 82-84.
[11] 刘路路, 蔡国军, 刘晓燕, 等. 基于热探针测试的橡胶-砂颗粒轻质混合填料导热系数影响因素研究[J]. 土木工程学报, 2019, 52(S1): 31-35.
LIU Lulu, CAI Guojun, LIU Xiaoyan, et al. Influence factors of thermal conductivity of rubber-sand lightweight mixture based on thermal probe test[J]. China Civil Engineering Journal, 2019, 52(S1): 31-35.
[12] 徐国稳, 李坤, 蒋祎璠, 等. 三类随机分形结构下干土壤有效热导率的介观研究[J]. 化工学报, 2019, 70(7): 2496-2502.
XU Guowen, LI Kun, JIANG Yifan, et al. Mesoscopic study on effective thermal conductivity of dry soil under three types of random fractal structures[J]. CIESC Journal, 2019, 70(7): 2496-2502.
[13] 张心怡, 郑艺华, 冯守玲. 探针法测量微细颗粒固定床有效热导率[J]. 化工进展, 2017, 36(6): 2012-2016.
ZHANG Xinyi, ZHENG Yihua, FENG Shouling. A study on the heat probe to measure effective thermal conductivity of micro-particle packed bed[J]. Chemical Industry and Engineering Progress, 2017, 36(6): 2012-2016.
[14] NAGIHARA S, HEDLUND M, ZACNY K, et al. Improved data reduction algorithm for the needle probe method applied to in-situ thermal conductivity measurements of lunar and planetary regoliths[J]. Planetary and Space Science, 2014, 92: 385-396.
[15] 徐婕, 朱合华, 闫治国. 淤泥质黏土火灾高温下导热系数的试验研究[J]. 岩土工程学报, 2012, 34(11): 2108-2113.
XU Jie, ZHU Hehua, YAN Zhiguo. Experimental studies on coefficient of thermal conductivity of silty clay[J]. Chinese Journal of Geotechnical Engineering, 2012, 34(11): 2108-2113.
[16] 段妍, 晋华, 郑强. 含水率对黏土及沙土导热系数的影响[J]. 人民黄河, 2016, 38(2): 114-120.
DUAN Yan, JIN Hua, ZHENG Qiang. Testing on moisture content effect on thermal conductivity for clay and sand[J]. Yellow River, 2016, 38(2): 114-120.
[17] 张涛, 蔡国军, 刘松玉. 南京地区典型土体热学特性与预测模型[J]. 东南大学学报(自然科学版), 2014, 44(3): 655-661.
ZHANG Tao, CAI Guojun, LIU Songyu. Thermal properties and prediction model of typical soils in Nanjing area[J]. Journal of Southeast University(Natural Science Edition), 2014, 44(3): 655-661.
[18] 潘超, 刘松玉. 重金属污染土的热导率特征试验研究[J]. 东南大学学报(自然科学版), 2019, 49(2): 159-165.
PAN Chao, LIU Songyu. Experimental research on thermal conductivity characteristics of heavy metal contaminated soil[J]. Journal of Southeast University(Natural Science Edition), 2019, 49(2): 159-165.
[19] CASLAW H S, JAEGER J C. Conduction of heat in solid [M]. 2nd ed. Oxford: Oxford University Press, 1986: 342-344.
[20] 张明, 张虎元, 贾灵艳, 等. 缓冲回填材料的室内制样方法研究[J]. 建筑材料学报, 2012, 15(5): 638-643.
ZHANG Ming, ZHANG Huyuan, JIA Lingyan, et al. Method for sample preparation of buffer/backfilling materials in laboratory[J]. Journal of Building Materials, 2012, 15(5): 638-643.
[21] 桂金鹏, 晋华, 郭毅, 等. 一种基于数据筛选的导热系数计算方法[J]. 科学技术与工程, 2019, 19(31): 42-46.
GUI Jinpeng, JIN Hua, GUO Yi, et al. A method to calculate heat conductivity coefficient based on data sieving[J]. Science Technology and Engineering, 2019, 19(31): 42-46.
[22] 胡芃, 陈则韶. 量热技术和热物性测定[M]. 2版. 合肥: 中国科学技术大学出版社, 2009: 275.
HU Peng, CHEN Zeshao. Calorimetric technology and measurement of thermophysical properties[M]. 2nd ed. Hefei: Press of University of Science and Technology of China, 2009: 275.
(编辑 陈灿华)
收稿日期： 2020 -09 -29; 修回日期： 2020 -11 -05
基金项目(Foundation item)：国家自然科学基金资助项目(52076217); 湖南省自然科学基金资助项目(2020JJ5763) (Project(52076217) supported by the National Natural Science Foundation of China; Project(2020JJ5763) supported by the Natural Science Foundation of Hunan Province)
通信作者：周天，博士，副教授，从事热物性测试研究；E-mail：t_zhou@csu.edu.cn
引用格式： 马爱纯, 蔡澄汉, 周天, 等. 热探针法测试颗粒多孔材料有效热导率的研究[J]. 中南大学学报(自然科学版), 2021, 52(1): 259-266.
Citation: MA Aichun, CAI Chenghan, ZHOU Tian, et al. Study of effective thermal conductivity of granular porous materials obtained by thermal probe method[J]. Journal of Central South University(Science and Technology), 2021, 52(1): 259-266.
