Cu-Ni-Sn三元系相平衡的热力学计算

王翠萍¹, 刘兴军¹, 马云庆¹, 大沼郁雄², 貝沼亮介², 石田清仁²

(1. 厦门大学 材料科学与工程系, 厦门 361005;

2. 日本东北大学 材料科学系, 日本仙台 980-8579)

摘 要: 基于Cu-Ni-Sn三元系的相平衡和热力学的实验信息, 采用亚正规溶体模型描述液相和fcc相的Gibbs自由能, 为了预测该体系中bcc相的A2-B2有序-无序转变, bcc相的Gibbs自由能采用双亚点阵模型进行描述。 利用CALPHAD(相图计算)方法评估了Cu-Ni-Sn三元系各相的热力学参数, 计算的富Cu侧相图和热力学性质与实验数据比较一致。 并对该三元系中bcc相的A2-B2有序-无序转变及fcc相的溶解度间隙进行了计算。 这些计算结果对利用析出强化以及Spinodal分解开发高强度和高导电性的新型Cu基合金的组织设计具有一定的指导意义。

关键词: Cu-Ni-Sn三元系; 相图; 相图计算方法; 热力学计算 中图分类号: TG113.14

文献标识码: A

Thermodynamic calculation of phase equilibria in Cu-Ni-Sn ternary system

WANG Cui-ping¹, LIU Xing-jun¹, MA Yun-qing¹,I. Ohnuma², R. Kainuma², K. Ishida²

(1. Department of Materials Science and Engineering, Xiamen University,Xiamen 361005, China;

2. Department of Materials Science, Graduate School of Engineering,Tohoku University, Aoba-yama 02, Sendai 980-8579, Japan)

Abstract: On basis of the phase equilibria and thermodynamic properties of the Cu-Ni-Sn ternary system by experiment, the thermodynamic assessment of the Cu-Ni-Sn ternary system was carried out by the CALPHAD (calculation of phase diagrams) method. The Gibbs free energies of liquid and fcc phases were described by the subregular solution model, and Gibbs free energies of the bcc phase were described by the sublattice model in order to predict the order-disorder phase transition in the bcc phase. A set of parameters describing the Gibbs energies of different phases in this system were optimized by experimental data. The calculated results agree well the experimental data. The A2/B2 ordering temperature and miscibility gap of the fcc phase can be predicted. These calculated results provide an effective guide for microstructure design of the new type Cu base practical materials with high strength and high electric conductivity.

Key words: Cu-Ni-Sn ternary system; phase diagram; CALPHAD method; thermodynamic calculation

   Cu-Ni-Sn系合金由于具有高强度、 高导电性和良好的耐蚀性以及焊接性能, 在电子材料领域中得到了广泛使用。 特别是利用高Ni、 高Sn成分侧低温时出现的fcc相的Spinodal分解, 开发出高强度、 高导电性Cu基实用合金^{[1, 2]}。 由于相平衡信息是Cu-Ni-Sn系合金组织设计的重要理论依据, 因此相关的实验研究报道较多。 最近, Miettinen^[3] 对Cu-Ni-Sn三元系的相平衡进行了热力学计算, 所采用的Cu-Sn二元系相图为较早的研究结果^[4], 即认为在bcc相区内存在着A2/DO₃的二相平衡。 最新研究表明, A2/DO₃一级相变是不存在的, 而正确的相平衡是A2-B2-DO₃两个二级有序-无序相变^[5]。 为了更准确地计算Cu-Ni-Sn三元系相图, 并为建立多元Cu基合金相图热力学数据库打下基础, 结合最新的Cu-Sn二元相图, 并考虑在Cu-Ni-Sn系中bcc相的有序-无序转变, 对该三元系的相平衡进行热力学评估是非常必要的。

本文作者采用CALPHAD方法(相图计算), 选择和建立合理的热力学模型, 在已有的实验数据基础上, 对Cu-Ni-Sn体系进行热力学优化, 完成Cu-Ni-Sn三元系的相平衡的热力学计算。

1 相平衡和热力学的实验信息

Cu-Ni-Sn三元系的实验相平衡信息主要集中在富Cu侧的实验结果。 一些研究者^[6-8]采用热分析和Magnetothermal方法测定了液相面。 Bastow等^[8]测定了富Cu侧的固相线和等温断面相图^[7-9]。 目前, 文献[6, 7, 8, 10]报道的纵截面相图主要是等Ni成分断面上的fcc相和液相的相平衡的实验结果。 文献[2, 9, 11, 12]报道称该体系中存在bcc相的规则相DO₃相, 但有关DO₃相的相平衡实验结果还没有研究报道。 另外, Cu-Ni-Sn三元系中可能存在着几种三元化合物相, Chang^[13] 、 Gupta^[14] 和Villars等^[15] 在编辑的相图中给出了这些化合物相大致存在的范围。 然而, 各编辑者对三元化合物相的数量和组成成分的认识不一致, 有关这些化合物相存在的成分和温度范围还没有详细的研究报道, 目前, 正确地评估这些化合物的相平衡还是比较困难的。 此外, Pool等^{[16, 17]}测定了Cu-Ni-Sn三元系在1580 K液相的混合焓。

2 热力学模型

2.1 液相和fcc相

液相和fcc相的吉布斯自由能采用亚正规溶体模型, 其自由能的表达式为

G^��_m=⁰G^��_Cux(cu)+⁰G^��_Nix(Ni)+⁰G^��_Snx(Sn)+RT(x(Cu)lnx(Cu)+x(Ni)lnx(Ni)+

x(Sn)lnx(Sn))+L_CuNix(Cu)x(Ni)+L_CuSnx(Cu)x(Sn)+L_NiSnx(Ni)x(Sn)+L_CuNiSnx(Cu)x(Ni)x(Sn)+G_mag(1)

其中 ⁰G^��i为纯组元i在�枷嘀械淖杂赡�, 取自纯组元数据库(scientific group thermo-data europe, SGTE)^[18]。 x_i表示组元i在�枷嘀械哪Χ�分数; L_ij为�枷嘀凶樵猧, j间的相互作用参数; L_ijk为三组元i, j, k在�枷嘀械南嗷プ饔貌问�; L_ij和L_ijk的值与温度和浓度有关, 用Redlich-Kister多项式表示:

式中 A, B, C为待优化的热力学参数。

G_mag是磁性对吉布斯自由能的贡献, 计算公式如下^[19]:

G_mag=RTln(β+1)f(τ)(6)

式中 f(τ)是归一化温度τ(τ=T/Tc)的函数, 其中T_c是磁有序的临界温度, β是与总磁熵有关的量, 在大多数情况下, 设它等于每摩尔原子的玻尔(bohr)磁矩。

2.2 bcc相

为了描述bcc相的有序-无序转变, 采用双亚点阵模型^[20]为(Cu,Ni,Sn)_0.5(Cu,Ni,Sn)_0.5, 其吉布斯自由能表示为

式中 y^s_i表示元素i在亚点阵s中所占的摩尔分数; ⁰G^��_{i: j}表示i与j形成严格化学计量比化合物时的自由能; ⁿL_{i, j: k}是当一个亚点阵由k原子占据时, 另一个亚点阵中i和j原子间的相互作用能, 它是温度与成分的函数, 为本研究中待优化的相互作用参数。

3 结果与讨论

Cu-Ni-Sn三元系的三个组成二元系Cu-Ni^[21], Ni-Sn^[22], Cu-Sn^[5] 的热力学解析结果被本研究采用。 Cu-Sn二元系相图及A2-B2的转变温度T_c的计算结果如图1所示。 由图1可看出, 在bcc相区内存在一个二级相变, 而不是一级相变。 基于实验结果评估了该三元系各相的热力学参数, 如表1所列。

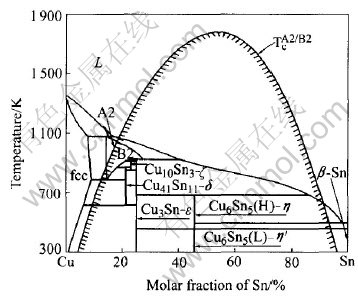

图1   Cu-Sn二元系的计算相图^[5]

Fig.1   Calculated phase diagram of Cu-Sn binary system including A2/B2 order-disorder transition^[5]

图2所示为Cu-Ni-Sn三元系中液相在1580K时的混合焓的计算结果。 由图2可看出, 计算结果与热力学性质的实验值吻合较好。 图3所示为3.2%Ni和15%Ni的垂直断面相图的计算结果。 由图3可看出, 液相与fcc相计算结果与实验值吻合较好。 在Cu-Ni-Sn三元系中没有A2-B2有序-无序转变的实验信息, 因此, 不能准确评估该转变的热力学参数。

由图3可看出, 基于本研究评估的热力学参数可以预测A2-B2有序-无序转变温度及Cu-Sn侧其他相的相平衡。 虽然Cu-Ni-Sn三元系中低温时出现的fcc相的溶解度间隙已有报道, 但由于温度低, 基于实验测定很难准确地确定其相边界。

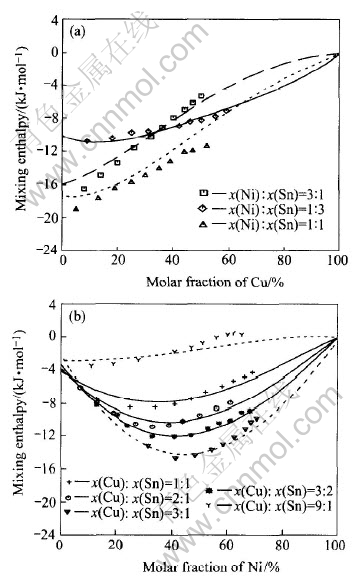

图2   Cu-Ni-Sn合金液相在1580K时混合焓的计算结果^{[16, 17]}

Fig.2   Calculated mixing enthalpy of Cu-Ni-Sn alloy liquid phase at 1580K

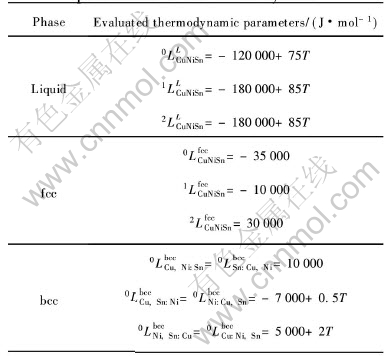

表1   Cu-Ni-Sn三元系的热力学相互作用参数

Table 1   Evaluated thermodynamic parameters in Cu-Ni-Sn System

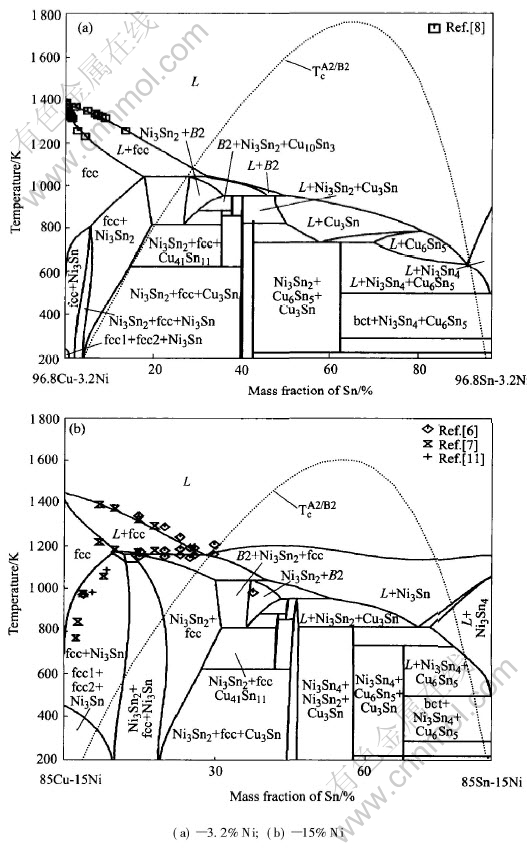

图3   Cu-Ni-Sn三元系垂直断面的相图

Fig.3   Phase diagrams of vertical section for Cu-Ni-Sn ternary system including A2/B2 order-disorder transition

基于本研究评估的热力学参数, 可以很容易地计算出fcc相的溶解度间隙, 其计算结果如图4所示。 由图4可看出, 随着Sn添加量的增加, fcc相的溶解度间隙的温度表示出有明显的上升。

代表性实用合金Cu-9Ni-2.3Sn(质量分数,%)的相分数与温度的关系的计算结果如图5所示。 由图5可看出, 随着温度的降低, Ni₃Sn化合物相开始析出, 在更低的温度条件下, 将出现fcc相的溶

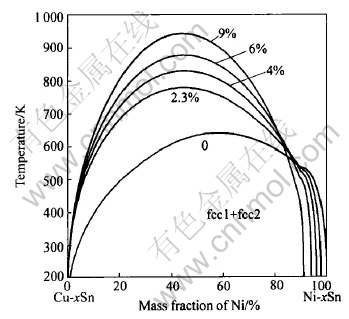

图4   Cu-Ni-Sn系中不同Sn含量fcc相溶解度间隙的计算结果

Fig.4   Calculated results of miscibility gaps for fcc phase with different Sn contents in Cu-Ni-Sn system

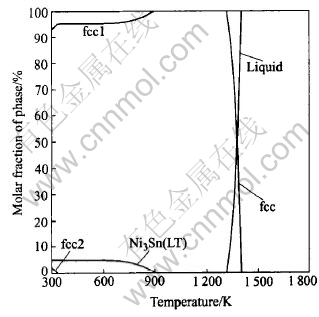

图5   Cu-9Ni-2.3Sn合金相分数的计算结果

Fig.5   Calculated results of phase molar fraction for Cu-9Ni-2.3Sn alloy

解度间隙, 这些信息对析出强化型合金的组织设计有着重要的参考价值。

4 结论

基于Cu-Ni-Sn三元系相平衡和热力学的实验信息, 考虑了该体系中bcc相的A2-B2有序-无序相变, 利用CALPHAD方法, 评估了Cu-Ni-Sn三元系各相热力学参数, 计算的富Cu侧的相图和热力学性质与实验数据较一致。 通过该计算, 可以预测Cu-Ni-Sn三元系中存在的A2-B2有序-无序转变和fcc相的溶解度间隙, 这些计算相图信息为利用析出强化以及Spinodal分解开发高强度和高导电性的新型Cu基合金的组织设计提供了重要的理论依据。

REFERENCES

[1]Plewes J T. High-strength Cu-Ni-Sn alloys by thermomechanical processing[J]. Metallurgical Transactions A, 1975, 6A: 537-544.

[2]Zhao J C, Notis M R. Spinodal decomposition, ordering transformation, and discontinuous precipitation in a Cu-15Ni-8Sn alloys[J]. Acta Mater, 1998, 46 (12): 4203-4218.

[3]Miettinen J. Thermodynamic description of the Cu-Ni-Sn system at the Cu-Ni side [J]. Calphad, 2003, 27: 309-318.

[4]Saunders N, Miodownik A P. Phase Diagram of Binary Copper Alloys[M]. Ohio, USA: ASM International, Materials Park, 1994. 412-418.

[5]Liu X J, Wang C P, Ohnuma I, et al. Experimental investigation and thermodynamic calculation of the phase equilibria in the Cu-Sn and Cu-Sn-Mn systems[J]. Metallurgical and Materials Transactions A, 2004, 35A: 1641-1654.

[6]Veszelka J. Investigation of the equilibrium condition in further alloyed bronzes[J]. Mitt Berg U Hutt Abt K Ung Hochschule Berg U Forstwesen, Sopron, 1932, 4: 163-165.

[7]Eash J T, Byonne N J, Upthegrove C. The copper-rich alloys of the copper-nickel-tin system[J]. Trans AIME, 1933, 104: 221-249.

[8]Bastow B D, Kirkwood D H. Solid /liquid equilibrium in the copper-nickel-tin system determined by microprobe analysis[J]. Journal of the Institute of Metals, London, 1971, 99: 277-283.

[9]Watanabe Y, Murakami Y, Kachi S. Martensitic and massive transformations and phase diagram in Ni3-x-MxSn (M=Cu,Mn) alloys[J]. Journal of the Japan Institute of Metals, 1981, 45: 551-558.

[10]Wise E M. Alpha phase boundary of the copper nickel tin system[J]. Trans AIME, 1928, 78: 503-517.

[11]Lee P J S, Mukherjee K, Inal O T, et al. Phase transformations in (Ni,Cu)3Sn alloys[J]. Mater Sci Eng A, 1989, A117: 167-173.

[12]Miki M, Ogino Y. Effect of the addition of B and P on the cellular precipitation in Ni-Sn and Cu-Ni-Sn alloys[J]. Journal of the Japan Institute of Metals, 1983, 47(1): 983-990.

[13]Chang Y A. Phase Diagrams and Thermodynamic Properties of Ternary Copper-Metal System[M]. Wisconsin, USA: Int Copper Research Association, 1979. 604-609.

[14]Gupta K P. The Cu-Ni-Sn System[M]. Phase Diagrams of Ternary Nickel Alloys, Indian Institute of Metals, Calcutta, India, 1990. 195-218.

[15]Villars P, Prince A, Okamoto H. Handbook of ternary Alloy Phase Diagrams[M]. Ohio, USA: ASM International, Materials Park, 1995. 9818-9837.

[16]Pool M J, Arpshoten I, Predel B, et al. Calculation and analysis of the mixing enthalpies in liquid Cu-Ni-Sn alloys using various models[J]. Z Metallkd, 1979, 70: 726-731.

[17]Pool M J, Arpshoten I, Predel B, et al. Determination of mixing enthalpies of liquid alloys in the Cu-Ni-Sn ternary system using a SETARAM high temperature calorimeter[J]. Z Metallkd, 1979, 70: 656-659.

[18]Dinsdale A T. SGTE data for pure elements[J]. Calphad, 1991, 15: 317-425.

[19]Hillert M, Staffansson L I. The regular solution model for stoichiometric phases and ionic melts[J]. Acta Chem Scand, 1970, 24: 3618-3626.

[20]Hillert M, Jarl M. A model for alloying effects in ferromagnetic metals[J]. Calphad, 1978, 2: 227-238.

[21]Mey S AN. Thermodynamic re-evaluation of the Cu-Ni system[J]. Calphad, 1992, 16: 255-260.

[22]Ghosh G. Thermodynamic modeling of the nickel-lead-tin system[J]. Metallurgical and Meterials Transactions A, 1999, A30: 1481-1494.

(编辑李艳红)

基金项目: 国家杰出青年科学基金资助项目(50425101); 教育部科学技术研究重点资助项目(105100)

收稿日期: 2005-07-15; 修订日期: 2005-08-20

作者简介: 王翠萍(1963-), 女, 教授, 博士

通讯作者: 王翠萍, 教授; 电话: 0592-2180606; E-mail: wangcp@xmu.edu.cn
