多硫化钠法表征纯铜带表面清洁度

彭展南¹，刘雪峰^{1, 2}，林冠群¹

(1. 北京科技大学 材料科学与工程学院，北京，100083；

2. 北京科技大学 现代交通金属材料与加工技术北京实验室，北京，100083)

摘要：利用多硫化钠(Na₂S_x)溶液与纯铜带反应，采用光学显微镜(OM)、扫描电镜(SEM)、X线衍射仪(XRD)和X线光电子能谱仪(XPS)对反应后表面层的形貌、物相和元素进行分析，考察硫指数x和反应时间对表面层形貌的影响，并对多硫化钠法表征纯铜带表面清洁度的可行性进行探讨。研究结果表明：与多硫化钠反应后，纯铜带的表面层主要由黑色或灰黑色Cu₂S组成的析出层，Cu₂S的形貌不随时间而变化，保持均匀、光滑的颗粒状。随硫指数的增加和反应时间的延长，纯铜带的表面层形貌变化规律一致，均为Cu₂S析出层逐渐加厚，Cu₂S小颗粒聚集形成短棒或大颗粒，然后析出层出现开裂，最后是裂纹的扩展和脱落。多硫化钠法可以用于定量表征纯铜带的表面清洁度，反应后纯铜带表面黑色区域面积占整个纯铜带表面面积的百分比即为纯铜带的表面清洁度。

关键词：多硫化钠；纯铜带；表面形貌；表面清洁度

中图分类号：TG146.1        文献标志码：A         文章编号：1672-7207(2017)07-1719-07

Characterization of pure copper strip surface cleanliness by sodium polysulfide method

PENG Zhannan¹, LIU Xuefeng^{1, 2}, LIN Guanqun¹

(1. School of Materials Science and Engineering, University of Science and Technology Beijing, Beijing 100083, China;

2. Beijing Laboratory of Metallic Materials and Processing for Modern Transportation,

University of Science and Technology Beijing, Beijing 100083, China)

Abstract: By the reaction of sodium polysulfide (Na₂S_x) solution and pure copper strip, the morphology, phase and chemical composition of the reaction surface layer were characterized by optical microscopy (OM), scanning electron microscopy (SEM), X-ray diffraction (XRD) and X-ray photoelectron spectroscopy (XPS). The influence of sulfur index (x) and reaction time on surface morphology was investigated. The feasibility of sodium polysulfide method characterizing surface cleanliness of pure copper strip was also discussed. The results show that after reacting with sodium polysulfide, the surface layer of pure copper strip is mainly composed of black or dark gray Cu₂S composition of the precipitate layer, and the shape of Cu₂S doesn’t change with time, maintaining uniform and smooth granular. With sulfur index increasing and reaction time extended, the change regularity of the surface morphology is consistent. Cu₂S precipitate layer is gradually thickened, Cu₂S small particles aggregation causes the formation of short rods, or large particles, then precipitate layer cracks, crack spreads and finally falls off. The sodium polysulfide method can be used for the quantitative characterization of pure copper strip surface cleanliness, the black area of the reaction pure copper strip surface accounted for the percentage of the whole pure copper strip surface area is the surface cleanliness of the pure copper strip.

Key words: sodium sulfide; pure copper strip; surface morphology; surface cleanliness

铜板带材是重要的铜加工产品，占世界铜加工产品总量的35%左右^[1]。铜板带材生产过程中，表面处理前需要进行脱脂、刷洗等处理，以去除表面的油类、颗粒等污染物，但清洗质量即铜板带材的表面清洁度却一直没有量化的概念，各铜加工企业目前均采用不同的定性判断方法，但这些方法已不能适应当前高精度带材的要求，同时国内和国际上也没有相关的检测质量标准^[2]。因此，如何对铜板带材的表面清洁度进行定量表征，已成为目前铜加工业的迫切需求。GRANATA等^[3]对纯铜带与多硫化物的反应速率与表面清洁度的关系进行研究，并提出多硫化物法用于纯铜带表面清洁度检测的观点。近年来，多硫化钠法已经成为铜板带材表面清洁度表征的常用方法，即将铜板带材浸于0.025 mol/L的多硫化钠溶液中，静置一定时间，铜板带材表面突然变黑。但目前对于这种方法的研究，仅限于工艺实验方面，而对于多硫化钠法是否可以定量表征表面清洁度及反应后铜板带材表面形貌的研究极少，从而影响其推广和应用。本文作者以0.17 mm厚的纯铜带为研究对象，对多硫化钠反应后纯铜带的表面形貌进行研究，并根据形貌的变化规律对多硫化钠法定量表征纯铜带表面清洁度进行分析和探讨。

1  材料与方法

1.1  溶液及样品制备

将硫化钠和硫磺(均为分析纯)按照一定物质的量比加入烧杯中，添加适量去离子水(使用 Millipore 纯水仪自制)，室温搅拌一定时间，然后温度升高至80 ℃继续搅拌30 min以上，使硫磺完全溶解，制备得到浓度为25 mmol/L、不同硫指数的多硫化钠Na₂S_x (x为3，4和5)溶液。

裁取长×宽×厚为150 mm×50 mm×0.17 mm的轧制纯铜带，作为油污纯铜带；纯铜带表面油污全部除去的轧制纯铜带作为洁净纯铜带。

1.2  实验方法及表征

取相同尺寸的洁净纯铜带浸入25 mmol/L的Na₂S₄溶液中，反应时间为0~30 s，观察反应后纯铜带的表面形貌。并对反应时间为3 s、不同硫指数Na₂S₃，Na₂S₄和Na₂S₅溶液反应后纯铜带的表面形貌进行观察。同时，根据脱脂状态不同的纯铜带与多硫化钠溶液反应后的表面形貌变化，研究多硫化钠法对纯铜带表面清洁度定量表征的可行性。

多硫化钠反应后纯铜带的表面析出物的物相采用TTRⅢ多功能X线衍射仪进行分析，辐射源为Cu K_α，衍射角2θ的扫描范围为10°~90°，管电压为20 kV，管电流为30 mA，扫描速度3 (°)/min；反应后纯铜带的表面析出层的元素化学状态利用AXIS ULTRA^DLD型X线光电子能谱仪进行分析，X线源为单色化Al靶，Al K_α，所有的结合能都以C 1s 284.8 eV定标^[4]，样品分析区域的长×宽为0.7 mm×0.3 mm，工作功率为150 W；反应后纯铜带的表面形貌采用Nikon ECLIPSE LV 150 型光学显微镜和JSM 6460 型扫描电镜观察。

2  结果与讨论

2.1  物相特点

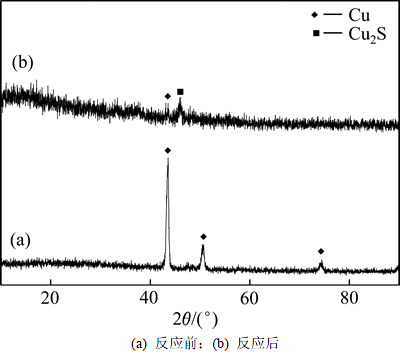

图1所示为多硫化钠反应后，洁净纯铜带表面析出物的XRD谱。由图1可知：反应前纯铜带表面在2θ为43.4°，50.5°和74.2°有3个峰，与面心立方铜(JCPDS 85-1326)相吻合，反应后纯铜带表面仍然保留了面心立方铜的(111)峰，并在2θ为46.31°出现Cu₂S的(220)衍射峰^[5]，说明反应后纯铜带的表面析出物中含有Cu₂S相。

图1  多硫化钠反应前后纯铜带表面的X线衍射图

Fig. 1  X-ray diffraction patterns of pure copper strip surface before and after reacted with sodium polysulfide

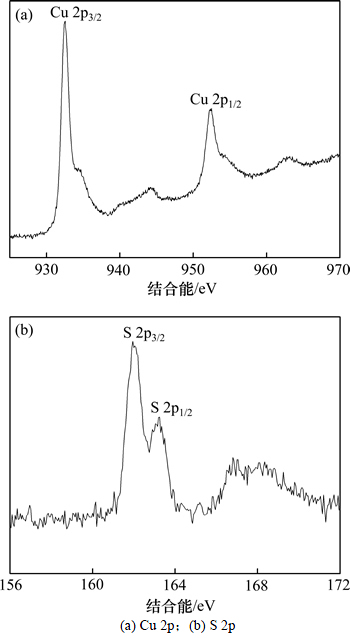

多硫化钠反应后洁净纯铜带的表面析出层中主要由Na，O，C，Cu和S等元素组成，其中Na为多硫化钠中的Na⁺，O和C主要来源于外界污染，Cu包括基体的单质铜和化学反应中形成的Cu⁺或者Cu²⁺，S包括多硫化钠中的S_x^2-和化学反应中形成的S^2-。图2所示为纯铜带表面析出物的Cu 2p和S 2p的XPS高分辨谱。由图2可知：Cu 2p_3/2结合能932.40 eV，可能为Cu₂S中Cu⁺的Cu 2p_3/2 932.45 eV^[6]，CuS中Cu²⁺的Cu 2p_3/2 932.50 eV^[7]或者Cu-Cu的Cu 2p_3/2 932.40 eV^[8]，而Cu LMM结合能为569.85 eV，与Cu₂S中Cu⁺的Cu LMM 569.50 eV^[9]最接近。因此，析出物中的铜主要为Cu₂S中Cu⁺。S 2p_1/2结合能为163.25 eV，是金属硫化物的典型值^[10]。结合上述XRD和XPS分析可知，多硫化钠反应后纯铜带的表面析出物为Cu₂S。众所周知，Cu₂S是一种黑色或灰黑色的硫化物。

图2  不同表面析出物的XPS高分辨谱

Fig. 2  XPS high resolution spectrum of different surface precipitates

硫化钠溶液中加入单质硫，碱性条件下，硫发生歧化反应，使溶液中含有大量的HS^-，S^2-和S₂O₃^2-，同时单质硫和溶液中的S^2-结合形成的S_x^2-也可以发生歧化反应形成HS^-和S₂O₃^2-[11]；而在碱性环境下，Cu氧化为Cu²⁺的阳极电位E_Cu(II)(+0.4V)高于氧化为Cu⁺的阳极电位E_Cu(I)(-0.25 V)，因此，Cu在碱性环境下腐蚀时首先氧化为Cu^+[12]。从溶度积常数看，Cu₂S的溶度积常数K_sp=2.5×10^-48小于CuS的溶度积常数K_sp=6.3×10^-36[13]，Cu₂S的溶解度小于CuS的溶解度，Cu₂S沉淀物的稳定性大于CuS的稳定性，所以，洁净纯铜带在多硫化钠溶液中反应时，Cu₂S更易于从溶液中析出形成沉淀。

2.2  形貌特点

2.2.1  反应时间对形貌的影响

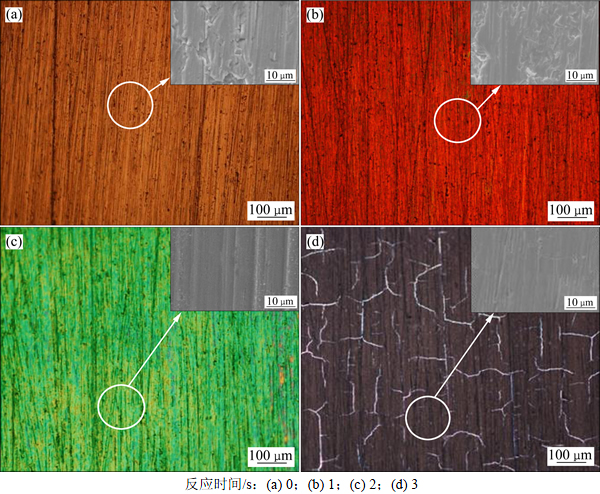

图3所示为洁净纯铜带与25 mmol/L Na₂S₄溶液反应3 s内，表面不同颜色对应的形貌。由图3可知：反应时间3 s时，纯铜带表面变黑，而在变黑之前，纯铜带表面由纯铜带原色逐渐向红色、绿色转变，最后变为黑色，同时纯铜带基体形貌逐渐消失。当纯铜带表面变为黑色时，纯铜带基体形貌基本完全消失，析出层覆盖基体表面，并且由于析出过程的残余应力^[14]和干燥过程中溶剂与水分脱去过快而产生的应力不均^[15]等，导致析出层出现开裂现象。

反应后纯铜带表面随反应时间的变化而呈现不同颜色，是纯铜带的橙色和纯铜带表面析出物的黑色，2种颜色综合作用的结果。格拉斯曼颜色混合定律(Grassman colour law)中的中间色律认为，2个非补色混合所产生的中间色是由2个颜色的相对数量决定 的^[16]。纯铜带基体的橙色与析出物的黑色相混合，随反应时间的延长，析出物逐渐增多，析出物的黑色在混合色中所占比例逐渐增大，而黑色在人的可视范围内没有反射光产生，因此，混合色的反射强度逐渐减弱，反射光的波长逐渐增长，根据物质的颜色与吸收光颜色的关系^[17]，纯铜带表面的混合色逐渐向红色、蓝色、绿色转变，直至析出物的黑色完全覆盖纯铜带表面，呈现为黑色。其中蓝色和橙色为互补色^[18]，混合后为灰色或白色，只降低基体亮度，但不改变颜色，因此纯铜带表面颜色变化时，观察不到蓝色。多硫化钠反应后纯铜带表面的这种颜色变化为表面清洁度表征提供依据。

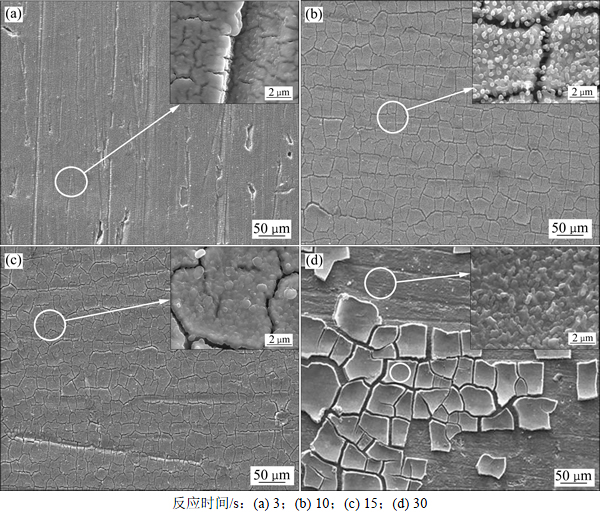

当反应时间大于等于3 s时，纯铜带表面已经完全变黑，表面形貌随反应时间的变化如图4所示。由图4可知：当反应时间为3 s时，纯铜带基体形貌基本完全消失，从进一步放大的扫描图像中可以看到，已经出现微小裂纹，形成微小皲裂形貌；当反应时间为10 s时，析出层厚度增加，析出物呈颗粒状，表面光滑、大小均匀，析出层裂纹数量减少，裂纹长度和宽度均有所增加，皲裂形貌更加明显；当反应时间为15 s时，析出层裂纹数量、长度和宽度没有明显变化，裂纹围成的析出层形貌更加均匀致密；当反应时间为30 s时，裂纹长度和宽度进一步增加，出现析出层脱落现象。

图3  反应时间小于3 s时不同反应时间对应的纯铜带表面形貌

Fig. 3  Surface morphology of copper strip of different time after reacting with sodium polysulfide for less than 3 s

图4  反应时间大于等于3 s时不同反应时间对应的纯铜带表面形貌

Fig.4  Surface morphology of copper strip of different time after reacting with sodium polysulfide for more than or equal to 3 s

对析出层脱落后的基体进一步观察发现，基体表面由颗粒状或聚集在一起的短棒状析出物组成，结构均匀致密。

多硫化钠溶液中歧化反应生成的S^2-吸附在纯铜带表面，维持Cu₂S生成的化学反应持续进行，生成物在纯铜带表面逐渐累积，使纯铜带表面析出物逐渐增多，析出层厚度逐渐增加。随纯铜带表面析出层厚度增加，内应力逐渐增大，同时裂纹相互交联以及裂纹内部和裂纹表面析出物的形核长大和不断连生堆积，均导致析出层开裂逐渐加剧，裂纹长度大幅增加和裂纹数量大幅减小，当裂纹扩展到析出层和纯铜带基体界面处时，裂纹扩展受到基体抑制，内应力继续增加时，会造成析出层和纯铜带基体界面分离^[19]，导致析出层脱落。

因此，随反应时间延长，多硫化钠反应后纯铜带的表面析出物逐渐增多，析出层厚度逐渐增加，基体形貌逐渐消失，析出层出现开裂现象，形成皲裂形貌，裂纹长度大幅增加，数量急剧减少，最终出现析出层的脱落现象。

2.2.2  硫指数(x)对形貌的影响

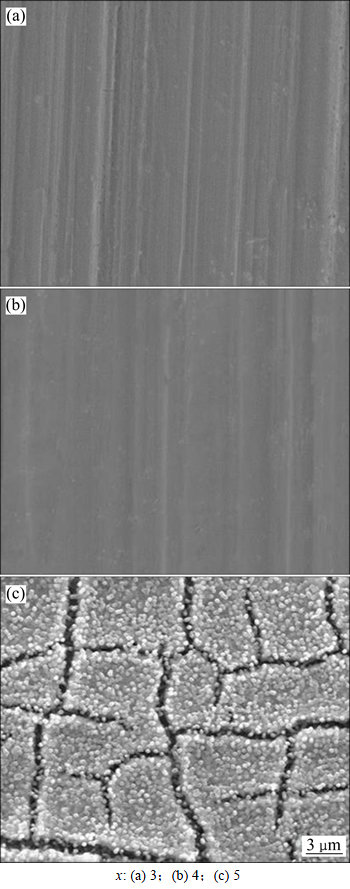

反应时间为3 s，0.025 mol/L不同硫指数多硫化钠溶液反应后洁净纯铜带的表面形貌如图5所示。由图5可知：随硫指数变化，纯铜带表面析出层形貌差别很大；当硫指数x=3时，纯铜带基体形貌清晰，观察不到颗粒状析出物；当x=4时，基体形貌基本消失，表面逐渐平整，仍观察不到颗粒状析出物；当x=5时，纯铜带表面基体形貌完全消失，析出层覆盖纯铜带表面，出现析出层开裂现象，形成皲裂形貌，并观察到光滑均匀的颗粒状析出物。

提高反应物浓度是加快化学反应速率的常用方法。随硫指数x增加，纯铜带表面析出物逐渐增多是因为随硫化钠溶液中加入单质硫增多，歧化反应的反应物浓度提高，加快化学反应进行，使溶液中HS^-和S^2-浓度提高，加快Cu₂S生成的化学反应速率，从而有更多的Cu₂S生成。x=3和x=4时纯铜带表面Cu₂S无固定形状，而x=5时，纯铜带表面被光滑均匀颗粒状Cu₂S层覆盖，这是由晶体晶面的表面自由能决定，晶体的最终形状要保证体系总的自由能最低^[20]。

因此，当反应时间相同时，随硫指数x增加，多硫化钠反应纯铜带表面析出物逐渐增多，纯铜带基体形貌逐渐消失，出现析出层开裂现象，形成皲裂形貌。

2.3  表面清洁度表征

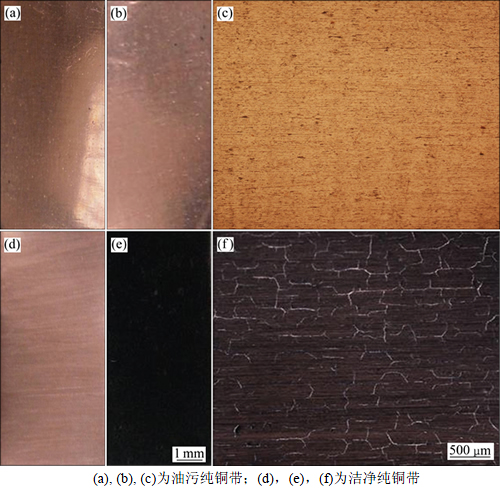

图6所示为油污纯铜带和洁净纯铜带的原始宏观形貌及其在25 mmol/L的Na₂S₄溶液中反应3 s后的宏观形貌和微观形貌。由图6可知：反应后油污纯铜带表面基本没有变化，仍为纯铜带原色；而洁净纯铜带表面全部变为黑色。由微观形貌可以看出：反应后油污纯铜带仍为纯铜带基体形貌；而洁净纯铜带表面全部被皲裂形貌覆盖。

图5  不同硫指数多硫化钠反应后纯铜带的表面形貌

Fig. 5  Surface morphology of copper strip after reacting with sodium polysulfide solution of different sulfur index

因此，可以得到结论：只有洁净纯铜带表面才会与多硫化钠溶液反应，而油污纯铜带表面，不与多硫化钠溶液发生反应。故纯铜带的表面清洁度(A)可以表达为：黑色区域面积(S₁)占整个纯铜带表面面积(S₀)的百分比，即。由反应时间与硫指数对反应后纯铜带的表面形貌变化规律可知：当反应时间大于3 s和硫指数大于等于4时，纯铜带表面Cu₂S析出物保持光滑球形颗粒状不变，不存在形貌变化而引起的颜色不一致的现象；并且由图4(d)可知：Cu₂S析出层脱落后，新的Cu₂S析出物仍然会在纯铜带表面继续析出，反应时间和硫指数的变化均不会对这一结论造成影响。因此，可以基于这一现象开发对纯铜带的表面清洁度进行表征，并且这种定量方法具有广泛的适用性。

图6  油污纯铜带和洁净纯铜带的原始宏观照片、反应后表面对应的宏观形貌和微观形貌

Fig. 6  Original macro photos, the macro and micro morphology of reaction surface layer of oil pure copper strip and clean pure copper strip

3  结论

1) 多硫化钠反应后纯铜带的表面析出物为Cu₂S颗粒，表面光滑、大小均匀。

2) 随反应时间延长，多硫化钠反应后纯铜带的表面析出层厚度逐渐增加，基体形貌逐渐消失，出现析出层开裂现象，形成皲裂形貌，裂纹长度逐渐增加，裂纹数量逐渐减少，最终出现析出层脱落现象。

3) 随硫指数增加，多硫化钠反应后纯铜带的表面析出层形貌变化与反应时间的变化规律一致，析出层厚度逐渐加厚，纯铜带基体形貌逐渐消失，出现析出层开裂现象，形成皲裂形貌。

4) 多硫化钠法可以定量表征纯铜带的表面清洁度，反应后纯铜带表面黑色区域面积占整个纯铜带表面面积的百分比，即为纯铜带的表面清洁度。
