稀H₂SO₄液滴对PCB初期腐蚀行为的影响

丁康康，肖  葵，邹士文，董超芳，李昊然，李晓刚

(北京科技大学 腐蚀与防护中心，北京 100083)

摘  要：采用交流阻抗谱(EIS)和扫描Kelvin探针(SKP)技术研究4种表面工艺处理印制电路板(PCB)试样在不同pH值稀H₂SO₄液滴下的腐蚀行为，通过体视学显微镜和扫描电镜结合能谱对PCB上液滴扩展和腐蚀行为进行观察分析。结果表明：覆铜板(PCB-Cu)在液滴作用下发生全面腐蚀；无电镀镍金处理电路板(PCB-ENIG)主要为微孔腐蚀，腐蚀微孔数目由液滴边缘向液滴中心区域逐渐递减，而化学浸银处理电路板(PCB-ImAg)的腐蚀仅局限于液滴边缘，两者基底金属均发生了不同程度的腐蚀；热风整平无铅喷锡板(PCB-HASL)的腐蚀最轻微。结合EIS和SKP分析表明：稀H₂SO₄能够活化液滴作用区域，增大试样表面电位差，从而促进试样腐蚀；整体上，PCB-ENIG试样的耐蚀防护性能略优于PCB-ImAg试样的，PCB-HASL的最优。

关键词：覆铜板；无电镀镍金；化学浸银；稀H₂SO₄

中图分类号：GT174.4       　   　     文献标志码：A

Effect of dilute H₂SO₄ droplets on initial corrosion behavior of PCB

DING Kang-kang, XIAO Kui, ZOU Shi-wen, DONG Chao-fang, LI Hao-ran, LI Xiao-gang

(Corrosion and Protection Center, University of Science and Technology Beijing, Beijing 100083, China)

Abstract: The electrochemical impedance spectroscopy (EIS) and scanning Kelvin probe (SKP) testing techniques were used to study the corrosion behavior of four kinds of printed circuit boards (PCB) under dilute H₂SO₄ droplets with different pH values. Meanwhile, the corrosion morphology was observed and analyzed. The results show that general corrosion occurs on the printed circuit board PCB (PCB-Cu) surface under the droplet. The corrosion behavior of electroless nickel immersion gold finishing PCB (PCB-ENIG) is mainly in form of microporous corrosion, and the corroded micropores develop from the edge of droplet to the center, while the corrosion regions of immersion silver finishing PCB (PCB-ImAg) are confined at the edge region of droplet, the substrate metals for PCB-ENIG and PCB-ImAg are both corroded to some extent. Among four PCB materials, the hot air solder leveling PCB (PCB-HASL) corrodes the most mildly. EIS and SKP results show that the dilute sulfuric acid droplets can activate the sample surface and form a large potential difference on the whole droplet region, contributing to the further corrosion process. Overall, the corrosion resistance and protection performance of PCB-ENIG is better than that of PCB-ImAg, while PCB-HASL is the best without any corrosion occurring on the substrate.

Key words: printed circuit board; electroless nickel immersion gold; immersion silver; dilute H₂SO₄

印制电路板(PCB)作为电子元器件的支撑体和电子元器件电气连接的提供者，在国民经济生活中占据举足轻重的地位。铜及其合金由于其优异的性能而被大量用作PCB的基材，但PCB-Cu极易发生氧化或腐蚀^[1]，因而，在实际使用过程中，通常需要对PCB铜箔进行表面处理，包括无电镀镍金(ENIG)、化学浸银(ImAg)和无铅热风整平喷锡(HASL)等。当铜表面涂覆其他涂层时，微孔和其他涂层缺陷的存在，会导致微孔腐蚀的发生。尤其是金属涂层的引入导致PCB成为一个多金属体系，容易诱发电偶腐蚀。随着PCB向进一步微型化和高度集成化方向发展，PCB对环境污染物的浓度要求越发苛刻，极微量的吸附液膜或腐蚀产物都会对电子电路和元器件的性能产生严重的影响，这也使PCB的腐蚀问题突显出来^[2]。

PCB的腐蚀行为与环境中污染组分密切关联，受空气温湿度、污染气体(如SO₂、H₂S等)、灰尘颗粒和霉菌等多种因素影响，国内外在该方面已经做了许多工作。例如，HUANG等^[3-4]系统研究含Cl^-吸附薄液膜下温湿度和电场对PCB-Cu电化学腐蚀行为的影响，发现温度提升能够提升腐蚀速率，而电场作用相反；不同湿度下的腐蚀速率由大到小依次为85% RH、95% RH、75% RH、溶液中。KRUMBEIN^[5]和BOWCOTT等^[6]研究了相对湿度和SO₂对PCB-ENIG镀金层空隙处镍金属腐蚀的影响，发现镍腐蚀只有在一定湿度(>70% RH)下才能发生，且腐蚀产物以离散的腐蚀产物丘的形式存在。尘土颗粒^[7]和霉菌^[8-9]对PCB腐蚀产物的形成和发展也会造成直接影响，灰尘的吸湿作用和霉菌代谢产酸过程均会加速PCB的腐蚀失效。

在实际使用环境下，由于昼夜温差变化或PCB本身温度场的波动，PCB表面容易发生凝露现象，引发微小液滴下的电化学腐蚀。当电解液以液滴形式存在时，金属腐蚀行为与溶液或薄液膜下存在明显区别，电极阴阳极电流分布不均匀。TAN^[10]采用丝束电极研究不同尺寸液滴下碳钢的大气腐蚀行为后发现，当液滴直径达到一定尺寸时(约12 mm)，由于液滴中心和液滴边缘之间的距离增大，阳极出现在离液滴中心较远的三相线界面区附近，电流分布为腐蚀环形状。液滴腐蚀过程中，电极表面呈现出的电化学分布不均匀性还会受到液滴浓度和金属表面性质等因素的影响而不断发生变化^[11]。对PCB而言，表面处理工艺的不同导致其在液滴作用下的腐蚀失效机制也必然不同。本文作者通过体视学显微镜、扫描电镜(SEM)、X射线能量色谱仪(EDS)、交流阻抗谱(EIS)和扫描Kelvin探针(SKP)等技术研究了PCB-Cu、PCB-ENIG、PCB- ImAg和PCB-HASL 4种试验材料在pH为3.7和2.7的稀H₂SO₄液滴(经换算，相当于空气中SO₂浓度分别在1×10^-6和1×10^-4左右)下的腐蚀行为与机理，以模拟在硫污染环境下凝露对PCB的危害，为PCB 实际服役环境下的选材和寿命评估提供数据基础和指导。

1  实验

采用PCB作为实验材料，对基体Cu箔进行不同表面处理，以研究不同表面工艺处理后PCB在试验环境中的腐蚀规律。PCB基板采用FR-4环氧玻璃布层压板，厚度2 mm；铜箔厚度统一为25~30 μm，表面工艺基本参数见表1。试样有效尺寸为10 mm×10 mm，实验前试样用丙酮超声清洗10 min后，用去离子水超声清洗10 min，再用无水乙醇擦洗后，自然风干备用。

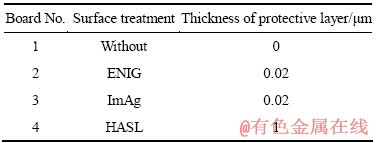

表1  印制电路板加工基本参数

Table 1  Basic processing parameters of PCB

采用分析纯浓H₂SO₄和去离子水配制pH=3.7和2.7的H₂SO₄溶液，通过WDYI型微量注射器在PCB试样表面滴加5 μL液滴。随后，将每种材料滴加液滴的3组平行样和未滴加空白样同时置于ESPEC SET-Z-022R型湿热箱内，控制温度60 ℃，相对湿度95%，24 h后取出。利用Keyence VHX-2000型体式学显微镜和FEI Quanta 250型环境扫描电镜观察试样表面腐蚀形貌，结合Ametek Apollo-X型EDS能谱分析仪对液滴区域进行元素分布面扫描测试。采用PAR M370扫描电化学工作站对试样进行SKP测试，探针到试样表面距离为(100±2) μm，振动频率80 Hz、振幅30 μm，扫描模式为Step Scan面扫，区域大小4 mm×4 mm，实验室环境控制温度25 ℃，相对湿度60%。

交流阻抗谱的测量仪器为PAR VMP3多通道电化学工作站，采用三电极体系，PCB试样为工作电极，铂片为辅助电极，饱和甘汞电极(SCE)为参比电极。电解液使用pH=2.7的稀H₂SO₄溶液，在开路电位下进行EIS测试，扫描频率0.01~10 mHz，扰动电位10 mV，采用ZSimpWin V3.20对EIS数据进行拟合，每组测试重复3遍。

2  结果与分析

2.1  液滴下腐蚀形貌

60 ℃时95% RH环境中PCB在不同pH液滴下腐蚀24 h的光学显微照片如图1所示。不同工艺处理的PCB腐蚀形貌存在明显区别：在pH=3.7的液滴下，PCB-Cu仅局部发生轻微的腐蚀；当pH值达到2.7时，则发生全面腐蚀，整个液滴区域覆盖一层黑色腐蚀产物膜。镀Au处理后，随着液滴pH值由3.7降低至2.7，PCB-ENIG腐蚀行为转变为微孔腐蚀，边缘出现颗粒状腐蚀产物，并向液滴中心区域发展；而PCB-ImAg样液滴中心区域基本不发生腐蚀，仅在边缘腐蚀严重，液滴的pH=2.7时，边缘腐蚀产物量明显增加但并未扩展到液滴中心；PCB-HASL在稀H₂SO₄ (不同pH值下)基本不腐蚀，或者仅在镀Sn层表面形成一层较薄的腐蚀产物膜。

2.2  腐蚀产物分析

图2所示为pH=2.7稀H₂SO₄液滴作用下PCB的SEM与EDS元素分布面扫结果。由图2(a)和(c)可以看出，PCB-Cu试样液滴区域O元素含量明显增高，同时还存在微量S元素的富集，表明腐蚀产物主要为Cu的氧化物和硫酸盐。镀Au处理后，PCB-ENIG的腐蚀形貌发生明显改变，试样表面零散地分布着一些颗粒状凸起物，其数量由边缘向液滴中心方向逐渐递减，且凸起处氧元素含量明显升高，表明该处存在基底的腐蚀产物(该条件下Au层不会氧化或腐蚀)。由于实验用PCB-ENIG样品镀Au层厚度只有0.02 μm，不可避免地存在微孔与表面缺陷(镀Au层厚度达到5 μm才能完全消除微孔存在^[12])，导致这些区域的中间过渡层(Ni)甚至基底与电解质溶液直接接触，与镀Au层形成电偶而加速腐蚀，腐蚀产物成分主要为Ni或Cu的氧化物/硫酸盐，由于腐蚀产物体积膨胀，其填充微孔并沿孔壁迁移至镀Au层表面，该腐蚀形式又称为微孔腐蚀^[5]。不同于镀Au层，浸Ag层的应用能够显著减少微孔腐蚀的发生，但其腐蚀状况不均匀，液滴边缘堆积了较多腐蚀产物。图2(i)所示为PCB-ImAg液滴边缘区域Cu元素含量大幅增加，说明该处基底腐蚀产物已迁移至Ag层表面。3种表面工艺中，喷Sn处理的PCB耐蚀性能最佳，从SEM像和EDS面扫图(图2(j)~(l))中可以看出，镀Sn层表面仅存在一层极薄的腐蚀产物膜，液滴处氧元素略有升高，而Cu基底则完全探测不到。

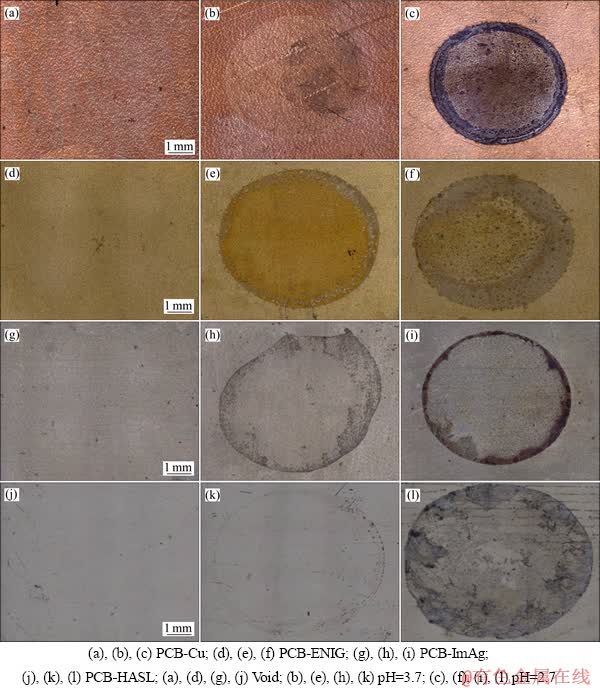

图1  60 ℃时95% RH环境中PCB在不同pH液滴下腐蚀24 h的光学显微照片

Fig. 1  Optical micrographs of PCB under different pH droplets for 24 h under condition of 60 ℃ and 95% RH (void-blank sample without dropping droplet)

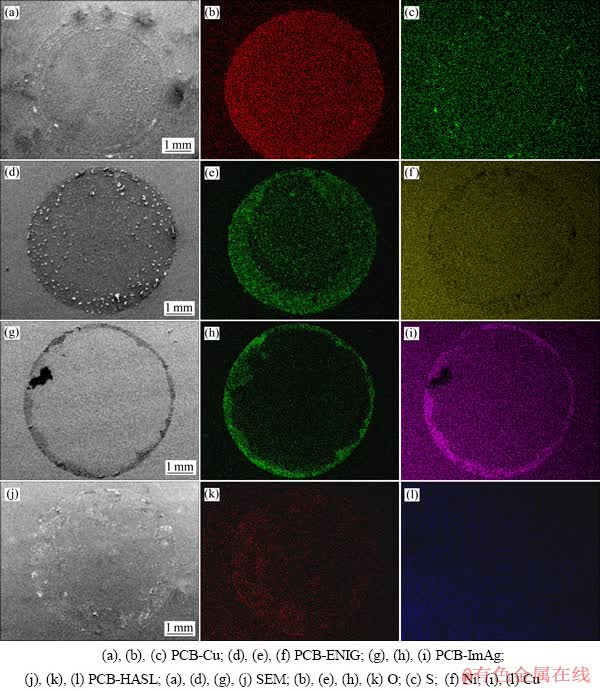

图2  60 ℃时95% RH环境不同表面工艺处理PCB的EDS元素分布面扫描结果

Fig. 2  Elemental distribution map scanning of PCB with different surface treatments under condition of 60 ℃ and 95% RH

2.3  扫描Kelvin探针测试分析

为了研究液滴下PCB不同区域腐蚀电位的变化，测定了试验后样品整个液滴区域表面Kelvin电位。Kelvin探针的原理是通过测量空气中金属表面电子逸出功的方法，测定金属表面的伏打电位差，该电位与金属在大气中的腐蚀电位存在线性关系：

                     (1)

式中：W_ref为电极功函数，/2为参比电极(振动探针)的半电池电势，这两项在给定体系下为常数。故的变化反映了表面腐蚀电位的改变^[13-15]。

对不同工艺表面处理PCB液滴区域的表面Kelvin电位分布进行了高斯拟合，拟合方法如图3所示，拟合曲线和相应的参数见表2，拟合公式见式(2)^[16]：

                (2)

式中：μ是期望值，即电位分布的集中位置；是高斯分布的标准差，反映了电位分布的离散程度，该值越大，电位分布越分散。

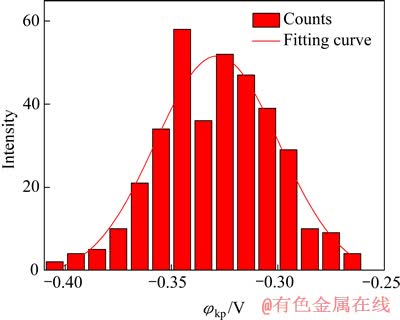

图3  PCB-Cu空白对照试样分布直方图及其高斯拟合示意图

Fig. 3  Column diagram and Gauss fitting curves of Kelvin potentials distribution of blank sample

从图4和表2可以看出， PCB-Cu空白样表面电位分布较均匀，集中于-0.3286 V附近；滴加pH=3.7的H₂SO₄溶液后，液滴区域局部出现腐蚀产物，腐蚀产物覆盖区域电子逸出困难，电位升高，在电位图中表现为暖色调区域^[17]，整体期望值上升至-0.3286 V， 此外，σ值也有所增加，表面电位分布离散程度加大；pH达到2.7时，腐蚀产物膜增厚，整个液滴区域呈现为颜色较深的暖色调，表面Kelvin电位大幅正移，电位期望达到-0.2920 V，标准差σ出现极大值，表面电位差值最大。

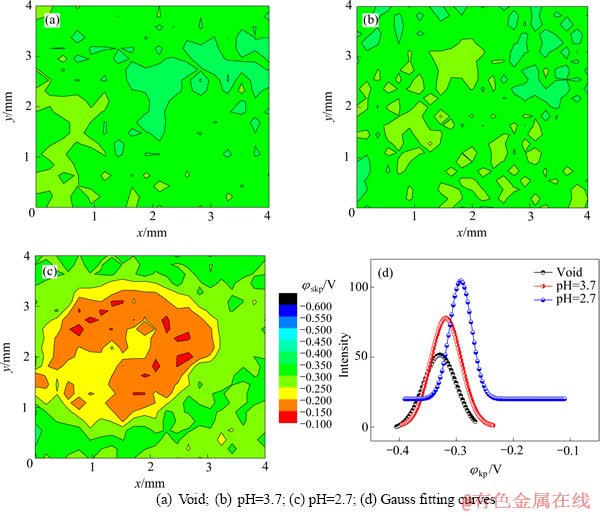

图4  不同试验条件下PCB-Cu表面SKP电位分布与高斯拟合曲线

Fig. 4  Surface Kelvin potentials distribution and Gauss fitting curves of PCB-Cu under different test conditions

镀Au处理后，空白样的表面电位相对于PCB-Cu分布更为均匀，标准差σ仅为0.02205，电位基本分布于-0.2265 V附近，表明PCB-ENIG表面状态无明显变化，有较好的耐湿热腐蚀的能力；滴加pH=3.7的液滴后，整个液滴区域电位有所下降，在电位图上呈现颜色较深的冷色调，这是由于液滴中稀H₂SO₄的活化作用，使得试样表面活性提高，电位负移，这也导致σ值增大，因而表面电位分布差值较大；液滴pH=2.7时，PCB-ENIG则发生严重腐蚀，从电位图(见图5)可以看到，液滴边缘区域呈高电位的暖色调，表明该处存在较多腐蚀产物，进一步结合图1(f)形貌可知，微孔腐蚀点数目由边缘向液滴中心方向迅速递减，相应地，电位图也由暖色调逐渐过渡到冷色调，中心区域电位甚至低于空白样电位期望值，产生较大的表面电位差值，σ值达到极大值。

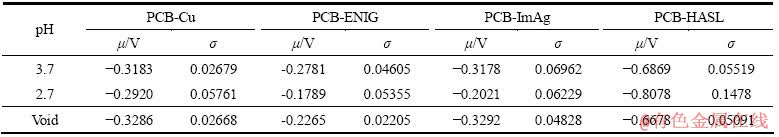

表2  不同试验条件下PCB表面SKP电位分布的高斯拟合结果

Table 2  Gauss fitting results of surface Kelvin potentials distribution for PCB under different test conditions

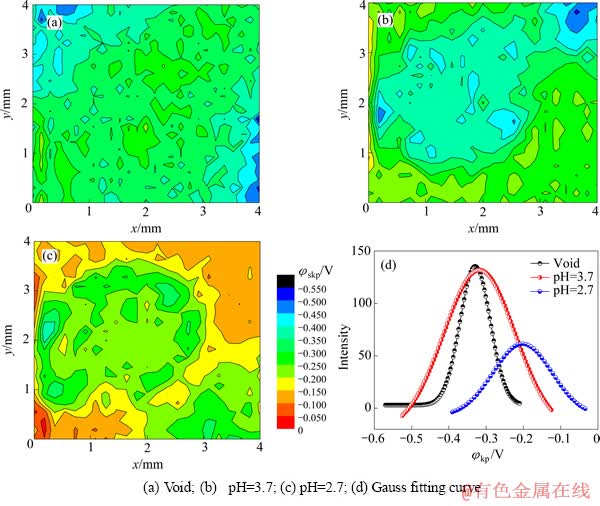

图5  不同试验条件下PCB-ENIG表面SKP电位分布与高斯拟合曲线

Fig. 5  Surface Kelvin potentials distribution and Gauss fitting curves of PCB-ENIG under different test conditions

图6  不同试验条件下PCB-ImAg表面SKP电位分布与高斯拟合曲线

Fig. 6  Surface Kelvin potentials distribution of Gauss fitting curves and PCB-ImAg under different test conditions

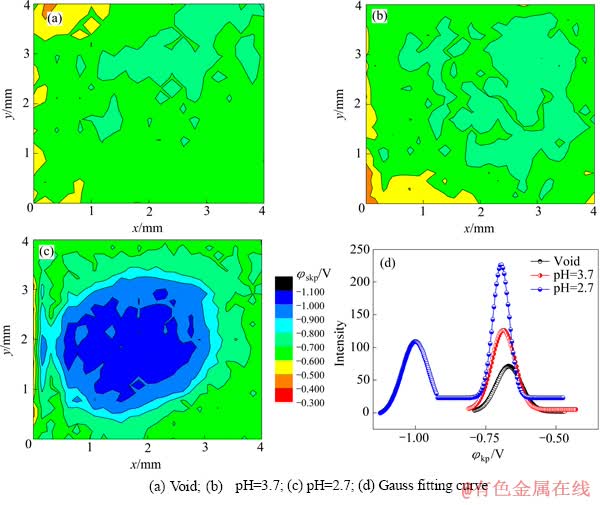

图7  不同试验条件下PCB-HASL表面SKP电位分布与高斯拟合曲线

Fig. 7  Surface Kelvin potentials distribution and Gauss fitting curves of PCB-HASL under different test conditions

PCB-ImAg电位分布特征与PCB-ENIG类似，滴加pH=3.7的Na₂SO₄溶液后，液滴中心区域由于酸的活化作用而呈现低电位的冷色调，此时，σ值出现极大值，表面电位差值最大；pH降低至2.7后，液滴边缘区域的腐蚀程度加剧，暖色调颜色加深，中心区域电位也有所上升，电位期望达到-0.2021 V，而整体上σ值却有所下降，电位差值减小。

PCB-HASL试样滴加pH=3.7液滴后，表面电位仅有轻微的下降，期望值由-0.6678 V降至-0.6869 V。然而，当液滴pH=2.7时，液滴区域电位急剧下降，电位图上表现为颜色极深的冷色调，电位分布则出现出明显的两个峰，无法进行单次高斯拟合，这表明PCB-HASL表面可能存在两个截然不同的状态，对这两个状态分别进行高斯拟合可以得到图中所示曲线，计算可得整个区域的电位期望值为-0.8078 V，σ值增至0.1478，两个状态的电位差值达到了0.3 V。酸性液滴下PCB-HASL试样表面电位的下降可归因于Sn层表面SnO₂保护膜的溶解，导致液滴作用区域表面功函大幅下降。

2.4  电化学规律

为探究不同表面工艺处理PCB电化学腐蚀速率或耐蚀性差异，在pH=2.7的稀H₂SO₄溶液中进行EIS测试，其结果如图8所示。从图8(a)中可以看到，PCB-Cu的Nyquist图由一个容抗弧及其末端与x轴成45°的直线构成，直线段的出现表明低频下电极反应过程受反应离子扩散步骤控制，显示腐蚀产物的形成对界面离子扩散过程的阻碍作用^[18]。采用图9(a)所示等效电路进行拟合，其结果见表3。其中，R_ct在一定程度上反映了电极过程的阻力，常用来表征腐蚀速率，该值越小，腐蚀速率越大。从表3可以看到，未进行任何表面处理的PCB-Cu的电荷转移电阻R_ct远小于其他3种带镀层试样的，且其耐蚀性较差。

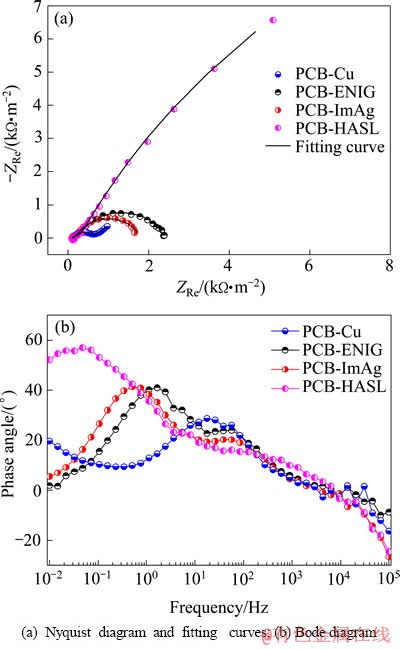

图8  不同表面工艺处理PCB在pH=2.7的H₂SO₄溶液中的EIS结果

Fig. 8  EIS results of PCB with different surface treatments in H₂SO₄ solution at pH=2.7

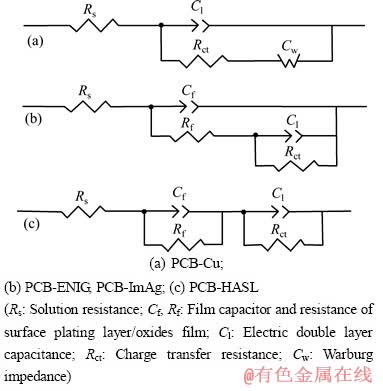

图9  不同表面工艺处理PCB在pH=2.7 H₂SO₄溶液中EIS谱拟合采用的等效电路

Fig. 9  Equivalent circuits of EIS for PCB with different surface treatments in H₂SO₄ solution at pH=2.7

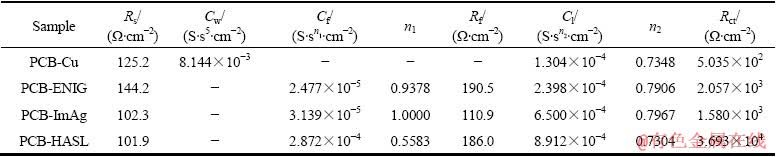

表3  不同表面工艺处理PCB在pH=2.7的H₂SO₄溶液中EIS谱拟合结果

Table 3  EIS fitting results of PCB with different surface treatments in H₂SO₄ solution at pH=2.7

从图8(b)中Bode图可以看出，带镀层PCB试样均存在两个时间常数，Nyquist图由两个容抗弧组成，高频容抗弧反映了PCB表面镀层/腐蚀产物膜层信息，而低频容抗弧则反映基底界面反应信息。对PCB-ENIG和PCB-ImAg而言，由于镀Au层孔隙的存在，电解液很容易与基底直接接触，因而，采用图9(b)所示等效电路。整体上，PCB-ENIG的R_ct要大于PCB-ImAg的(见表3)，其耐蚀性能略优于PCB-ImAg的。PCB-HASL电极反应机理则有所不同，结合形貌与EDS能谱分析结果(见图2)可知，Sn层能有效地隔离Cu基底与电解液的接触，故EIS反映的主要是Sn层表面信息。在干燥大气存储过程中，Sn表面倾向于生成一层SnO₂氧化膜，其结构相对致密，因而，图9(c)中等效电路被采用(R_f和C_f分别代表表面氧化膜层电电阻和电容)。结合表3拟合结果，PCB-HASL试样的R_ct值远大于其他3种材料，即pH=2.7时稀H₂SO₄溶液中PCB-HASL存在较大反应阻力，这也解释了PCB-HASL腐蚀轻微的原因。

2.5  液滴下腐蚀机理

Cu是一种对大气中SO₂/SO₄^2-等污染介质较为敏感的材料^[2]，在暴露初期，Cu表面会迅速形成一层相对致密的Cu₂O薄膜，对基底具有一定的保护作用^[19-20]；但当长期遭受SO₂作用时，Cu₂O膜的外表面会受到侵蚀而逐渐转变为Cu₄SO₄(OH)₆等腐蚀产物(见式(3)~(4))^[21-22]。其腐蚀形式接近全面腐蚀，因而整个液滴(pH=2.7)区域覆盖一层较厚的腐蚀产物膜，严重损害PCB-Cu的电气连接性能和可焊性。

Cu₂O+2H⁺→Cu+Cu²⁺+H₂O                    (3)

→     (4)

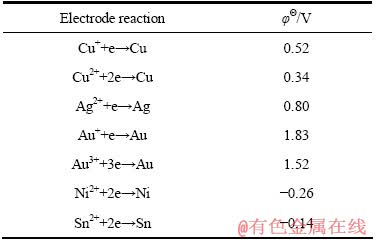

表3  典型金属的标准电极电位^[23]

Table 3  Standard electrode potentials for common metals^[23]

对PCB-ENIG和PCB-ImAg而言，Au和Ag对SO₂/SO₄^2-腐蚀敏感性较低^[2]，腐蚀反应主要发生在涂层缺陷或微孔处的Cu/Ni基底。当电解液以液滴形式存在时，其气/液/固三相界面区将发生强烈的氧还原阴极反应^[24]，金属离子向该处迁移聚集，并在附近沉积析出圆环状腐蚀产物。腐蚀产物的堆积导致试样表面电位有所升高，而液滴覆盖区域则由于酸的活化作用电位下降，结果在液滴中心和边缘区域形成了较大电位差。随时间推移，液滴逐渐蒸发并在试样表面形成一层薄液膜，金属离子水化、迁移过程较为困难，抑制阳极区反应进程。故PCB-ImAg的腐蚀主要发生在靠近液滴边缘的腐蚀产物环附近，难以向液滴中心区域发展，在Ag/Cu电偶和腐蚀产物吸湿效应作用下基底腐蚀程度进一步加剧，腐蚀产物通过镀层缺陷或裂缝迁移至试样表面^[25]。PCB-ENIG的情况则不同，其液滴边缘腐蚀程度相对较轻，主要以微孔腐蚀的形式，从表4可以看出，Au/Ni/Cu电偶腐蚀倾向远大于Ag/Cu电偶对，其离子传输过程主要集中在镀Au层微孔内部；另一方面，从SKP电位图中不难看出，PCB-ENIG表面电位差值要大于PCB-ImAg，腐蚀区域更容易向液滴中心方向发展。

Sn作为保护镀层，暴露于干燥空气中几分钟，表面即可生成一层2~3 nm 厚的保护性氧化膜^[26]，因此，PCB-HASL在干燥大气下可长期保持光亮。然而，在空气污染(SO₂)及水膜凝结的条件下，则会发生以酸性液滴为活化中心的腐蚀破坏，Sn表面原有的保护性氧化膜遭到破坏，底部新鲜的Sn原子将进一步与电解质发生电化学溶解反应(式(5)~(7))^[27-28]。从SKP电位图(图3(d))中可以看到，PCB-HASL液滴作用区域由于酸的活化溶解作用，电位明显降低，有着较高的腐蚀倾向，但从动力学角度，EIS结果反映Sn层的腐蚀速率远低于其他3种PCB材料，结果PCB-HASL腐蚀最为轻微，表面的电位差保持相对稳定状态。

SnO₂+4H⁺→Sn⁴⁺+2H₂O                     (5)

SnO+4H⁺→Sn²⁺+2H₂O                      (6)

2Sn+4H⁺+O₂→2Sn²⁺+2H₂O                   (7)

3  结论

1) 未进行表面处理的PCB-Cu在液滴作用下发生严重的全面腐蚀；镀Au处理后，腐蚀形式主要为微孔腐蚀，腐蚀微孔由边缘区域向液滴中心蔓延；而PCB-ImAg腐蚀区域局限于液滴边缘区域；PCB-HASL腐蚀最为轻微。

2) 酸能够活化PCB-ENIG和PCB-ImAg表面，造成液滴区域电位下降，在试样表面形成较大电位差而促进腐蚀；对PCB-HASL而言，酸能够溶解Sn表面致密氧化层而致使液滴作用区域表面电位大幅下降，具有较高电偶腐蚀倾向，EIS结果反映Sn层腐蚀速率极低。

3) 4种PCB材料中，PCB-HASL耐蚀性最好，PCB-ENIG和PCB-ImAg在液滴作用下基底金属均发生了不同程度的腐蚀，但整体上，PCB-ENIG的耐蚀和防护性能略优，PCB-Cu腐蚀最为严重。因而，在容易产生凝露现象的含硫污染大气环境下，推荐使用PCB-HASL，其次为PCB-ENIG。
