DOI: 10.11817/j.issn.1672-7207.2015.02.030

FPS异常的2种不同解释方法对比

肖波¹，刘海飞²，戴前伟²

(1.中国能源建设集团 广东省电力设计研究院，广东 广州，510600；

2.中南大学 地球科学与信息物理学院，湖南 长沙，410083)

摘要：从有限单元法正演模拟入手，采用最小二乘法进行反演计算，通过VC++程序实现，对多个地电模型实例进行计算，并将最小二乘法反演结果与圆弧交汇-相对强度计算结果进行对比。研究结果表明：圆弧交汇-相对强度法对简单模型适用性高，由其反演成果所确定异常体中心位置甚至会优于最小二乘法最优化反演结果；最小二乘法能适应各种地电条件对多种模型进行反演计算，其计算结果优于圆弧交汇-相对强度法计算结果。

关键词：电阻率；极化率；数值模拟；有限元法；反演；定量解释

中图分类号：P631             文献标志码：A         文章编号：1672-7207(2015)02-0595-08

Two different interpretation methods about FPS anomaly

XIAO Bo¹, LIU Haifei², DAI Qianwei²

(1. Guangdong Electric Power Design Institute, China Energy Engineering Group, Guangzhou 510600, China;

2. School of Geosciences and Info-Physics, Central South University, Changsha 410083, China)

Abstract: The plurality of geoelectric model instance was calculated based on the forward modeling of the finite element method, using the least square method and the program with VC++. Then the least square inversion results and arc intersection-relative intensity calculation results were compared. The results show that arc intersection-relative intensity method has high applicability in simple model, the inverse mapping effect is even superior to the least square optimization inversion results in determining the center of abnormal body position. The least square inversion method can adapt various geoelectric conditions on a variety of complex model inversion, and the inversion effects of the complex model and combined model are superior to the calculation results of the arc intersection-relative intensity method.

Key words: resistivity; polarizability; numerical simulation; finite element method; inversion; quantitative interpretation

固定点源激电测深法(FPS)又称固定点源双边三极测深法。该方法装置在实际工作中采用多台接受机同时测量，测量电极极距根据实际情况可灵活变化，导体极化场位置随着供电点位置不同而变化，具有较高工作效率的同时可更好地确定异常体的位置。但该装置在数据处理过程中，常规的相对强度-圆弧交汇解释方法受场源的分布位置影响大，其解释成果对模型形状、埋深半径比的依赖性较大；该方法对于单个模型的处理解释通常能取得较好效果，但对组合模型的解释通常会产生明显的假异常，从而掩盖了真实异常体的信息，为勘探解释工作带来了极大的困难。在此，本文作者从有限元正演模拟和最小二乘反演方法的角度入手，对多个地电模型进行实例计算，并将最小二乘反演结果与圆弧交汇-相对强度计算结果进行对比。

1  正演模拟

采用有限单元法进行正演模拟，将整个计算空间区域离散成许多相互连接的单元网格，通过对单元网格节点的电位进行求解得到计算域的电位分布，然后将电位分布值转化为视电阻率，再通过“等效电阻率”求取视极化率。

在二维地电条件下，点电流源场各节点电位的计算可归结为对若干个给定波数λ求解电位的傅里叶变换V(x，λ，z)所满足的二维偏微分方程的边值问题：

     (1)

式中：σ为电导率；Γ_s和Γ₁为地面边界；Γ_∞为其他边界；I_k为第k个供电电极的电流；r为场源到测点的距离；n边界处法线向量；和分别为零阶和一阶修正贝塞尔函数^[1-2]。

与方程式(1)等价的变分问题为

 (2)

采用有限单元法对变分问题求解，得出变换电位，作傅里叶逆变换：

通过有限单元法数值模拟可得地表任意一点的电位，从而得到相应的视电阻率^[3]：

                (3)

其中：K为装置系数；I为供电电流；ΔU为两节点之间的电势差。

当地下介质有极化特性时，其等效电阻率为

                 (4)

式中：ρ为介质电阻率；η为介质极化率。利用上面所述的电阻率二维正演方法对等效电阻率进行正演，可以得到等效视电阻率：

                 (5)

由式(5)可得到视极化率η_s为

                (6)

2  解释方法

2.1  常规定量解释方法

电法勘探中，有2个或者2个以上的供电点，分别以供电点到视电阻率ρ_s曲线、视极化率η_s曲线极值点P的距离为半径画圆弧，根据圆弧的交点确定异常体的中心位置，称为圆弧交汇法^[3-4]，如图1所示。

相对强度法是将二维地电断面网格化，以各网格节点到点源的距离为半径作圆弧，取圆弧与水平地表交点位置对应的视电阻率、视极化率为该网格节点的值，位于点源坐标左边的网格节点由视电阻率、视极化率左支实测值确定，位于点源坐标右边的网格节点由视电阻率、视极化率右支实测值确定。对于多个点源，先对各节点上求和，进而计算出他们的平均值找出断面上最大的平均值，用各网格节点的平均值去除以，最后得到了相对强度；对于低阻体，提取断面上最小平均值，然后用除以各网格节点的平均值，从而突出断面异常体的中心位置。相对强度法的作图示意图如图2所示。

2.2  最小二乘反演法

采用基于圆滑约束最小二乘反演方法，利用正演模型和实测数据构造一目标函数，并使其达到极小。圆滑约束最小二乘法是基于以下方程^[5-8]：

    (7)

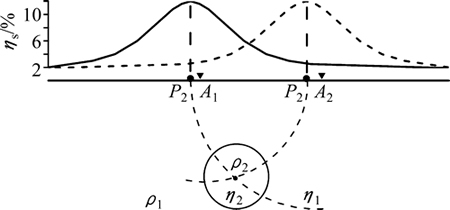

图1  圆弧交汇法示意图

Fig. 1  Diagram of arc intersection method

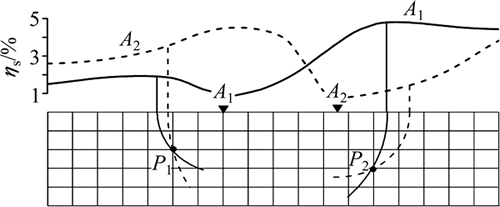

图2  相对强度法的成图示意图

Fig. 2  Diagram of relative intensity method

式中：，为模型参数修改矢量(m为N维模型参数矢量，m⁰为初始模型参数矢量)；_，为数据残差矢量(d为M维实测视电阻率向量，d⁰为初始模型的观测值)；J为偏导数矩阵；λ为拉格朗日乘数；C为光滑度矩阵；m_b为基本模型参数矢量。

对方程组(7)进行求解，得到模型参数修正矢量Δm，将其代入式(8)便得到新的预测模型参数矢量m^(k)：

              (8)

如此重复，直至模拟数据和实测数据之间的平均均方误差满足要求为止^[9-14]。平均均方误差为

               (9)

在反演过程中，为提高求解大型、病态线性方程组的计算速度和反演效率，采用广义共轭梯度算法(GCG)^[15-16]对偏导数矩阵进行求解，其基本公式为

 (10)

式中：，为系数矩阵；，为数据向量；x=Δm，为解向量；，且，g为梯度向量；p为共轭方向向量；j为迭代序号；a_j为x的修正标量；β_j+1为p的修正标量。

其实现步骤如下。

1) 初始向量x⁽⁰⁾=0，h⁽⁰⁾=b，g⁽⁰⁾=A^Th⁽⁰⁾=p⁽⁰⁾；误差限ε，阻尼因子d；

如果||g⁽⁰⁾||≤ε，则终止，否则转入步骤3)；对于j=2，3，…，n_max，计算到步骤10)；

3) ；

4) ；

5) ；

6) ；

7) ；

8) 如果||g^(j+1)||≤ε终止, 否则转入步骤9) ；

9) ；

10) 。

3  模型计算

采用有限单元法数值计算进行正演模拟，分别用圆弧交汇-相对强度法成图反演和最小二乘最优化反演进行反演计算。对多个模型实例的计算结果进行对比分析。

综合考虑数据量、反演效果及工作量之间的关系，拟设7个测深供电点：A₁=40 m，A₂=60 m，A₃=80 m，A₄=100 m，A₅=120 m，A₆=140 m，A₇=160 m。为达到有效勘探深度，勘探区域为-50~250 m，取0~200 m进行剖面成图，反演结果剖面图中方框内为模型投影图。

3.1  正方柱体模型Ⅰ

模型Ⅰ为长×宽为20 m×20 m低阻、高极化正方柱体(见图3)，中心位置为(100 m，-20 m)，电阻率为ρ₁=50 Ω·m，极化率为η₁=5.0%；背景电阻率为ρ₀=100 Ω·m，极化率为η₀=1.0%。正演模拟各点源对应的视极化率曲线如图4所示。视极化率相对强度如图5所示。视极化率最小二乘反演结果如图6所示。

对比图5和6可知：最小二乘反演、圆弧交汇-相对强度法能通过视极化率反演成图能较好的体现出正方柱体的位置。视极化率相对强度法计算结果能较准确地反映出正方柱体的中心埋深位置；而最小二乘反演结果未能体现模型极化体中心，反演极化体中心位于实际模型中上部，但异常体处于模型投影范围内。

3.2  正方柱体模型Ⅱ

模型Ⅱ为长×宽为20 m×20 m正方低阻、高极化柱状体(见图7)，中心位置为(40 m，-17 m)，电阻率为ρ₁=50 Ω·m，极化率为η₁=5.0%；背景电阻率为ρ₀=100 Ω·m，极化率为η₀=1.0%。正演模拟各点源对应的视极化率曲线如图8所示。视极化率相对强度如图9所示。视极化率最小二乘反演结果如图10所示。

由图9可知：视极化率的相对强度中心与模型实际位置中心较吻合，但相对强度等值线不能确定模型的基本形态。相对强度中心周边等值线向右成圆弧形倾斜，其原因是采用圆弧交汇法，与点源距离相等的各网格节点视电阻率、视极化率的取值相同，当点源分布相对模型中心不对称时，各网格节点视电阻率、视极化率难以均衡，从而导致相对强度中心周边等值线呈圆弧形发生明显倾斜。

图10表明：最小二乘反演能基本反映了模型的形态和位置；反演结果异常体顶面与实际模型顶面较吻合。但异常体中心位于实际模型中的中上部，模型的底界面无法通过异常体形态确定。图10还表明：最小二乘反演结果受点源位置分布影响小。

3.3  水平板状体模型

模型为长×宽为40 m×40 m水平低阻、高极化板状体(见图11)，中心位置为(100 m，-10 m)，电阻率ρ₁=50 Ω·m，极化率η₁=5.0%；背景电阻率ρ₀=100 Ω·m，极化率η₀=1.0%。正演模拟各点源对应的视极化率曲线如图12所示。视极化率相对强度如图13所示。视极化率最小二乘反演结果如图14所示。

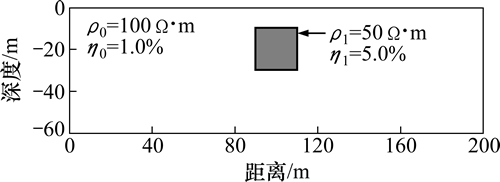

图3  正方柱体模型示意图

Fig. 3  Diagram of affirmative column model

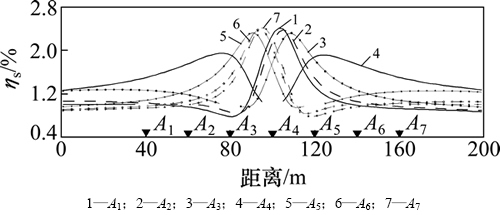

图4  正方柱体模型正演模拟各点源测深视极化率曲线

Fig. 4  Point source sounding polarization curves of affirmative column model forward simulation

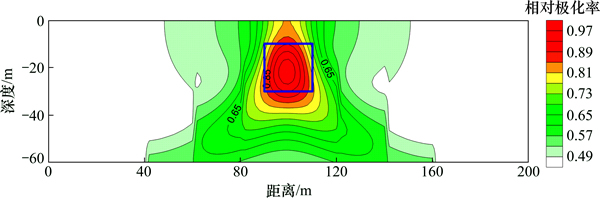

图5  正方柱体模型视极化率相对强度

Fig. 5  Polarization relative intensity of affirmative column model

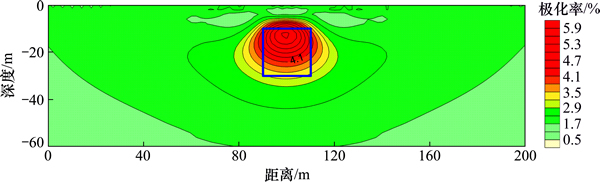

图6  正方柱体模型视极化率最小二乘反演结果

Fig. 6  Least square inversion results of affirmative column model

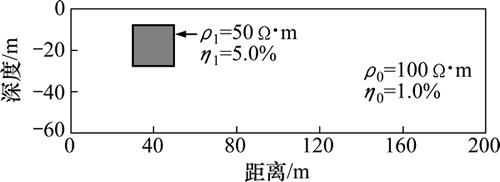

图7  正方柱体模型示意图

Fig. 7  Diagram of affirmative column model

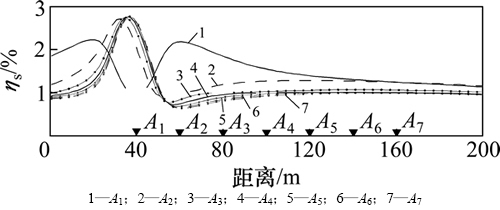

图8  正方柱体模型正演模拟各点源测深视极化率曲线

Fig. 8  Point source sounding polarization curve of affirmative column model forward simulation

对比图13和图14可知：最小二乘反演能很好的反映出水平低阻、极化板状体的埋深、基本形态，异常体位置与模型实际位置对应关系较好；圆弧交汇-相对强度法能基本确定水平低阻、高极化板状体位置，但视极化率相对强度中心位于低阻极化体模型位置正下部边缘处，从视极化率相对强度等值线图无法确定模型的基本形态。

3.4  组合模型

模型为2个长×宽为20 m×20 m正方柱形低阻、高极化模型(见图15)，中心位置分别为(80 m，-18 m)、(120 m，-18 m)，电阻率ρ₁=50 Ω·m，极化率η₁=5.0%；背景电阻率ρ₀=100 Ω·m，极化率η₀=1.0%。正演模拟各点源对应的视极化率曲线如图16所示，视极化率相对强度如图17所示，视极化率最小二乘反演结果如图18所示。

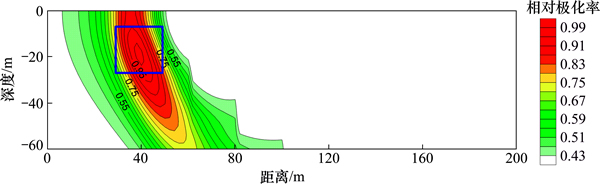

图9  正方柱体模型正演视极化率相对强度图

Fig. 9  Polarization relative intensity map of affirmative column model

图10  正方柱体模型视极化率最小二乘反演结果

Fig. 10  Least square inversion results of affirmative column model

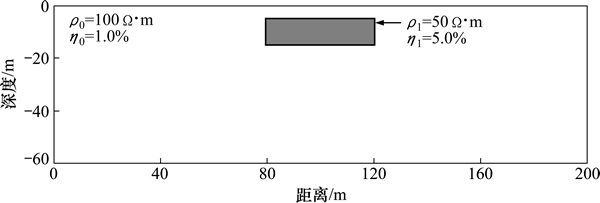

图11  水平板状体模型示意图

Fig. 11  Diagram of horizontal plate model

图12  水平板状体模型正演模拟各点源测深视极化率曲线

Fig. 12  Point source sounding polarization curves of horizontal plate model forward simulation

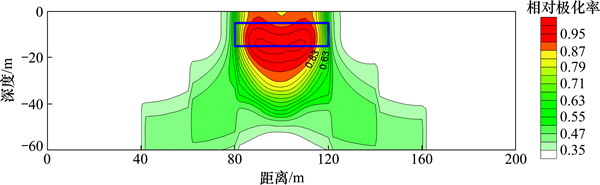

图13  水平板状体模型正演视极化率相对强度

Fig. 13  Polarization relative intensity of horizontal plate model

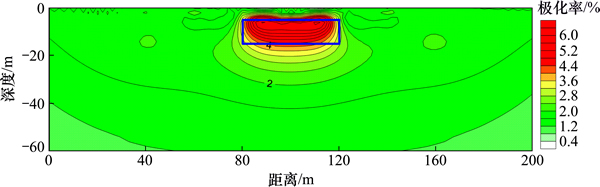

图14  水平板状体模型视极化率最小二乘反演结果

Fig. 14  Least square inversion results of horizontal plate model

图17表明：组合模型视极化率相对强度中心与模型的实际位置中心相吻合；但模型的中垂线下方位置存在1个明显的假异常，其原因是圆弧交汇法和相对强度法是建立在单个模型之上。对于组合模型，由于同一点源计算的视极化率曲线会产生2个极值点，从而进行圆弧交汇时就会产生其他相对强度，即为假异常，假异常通常随着模型间的距离增大而变深。

图18表明：最小二乘视极化率反演较好地反映了组合模型的实际位置，反演结果与实际模型较吻合，无明显假异常存在，但反演结果难以反映出模型的底界面。

后期对高阻、高极化模型进行模型计算对比，其对比结论与低阻、高极化模型计算对比结果一致：最小二乘法反演结果优于圆弧交汇-相对强度法。

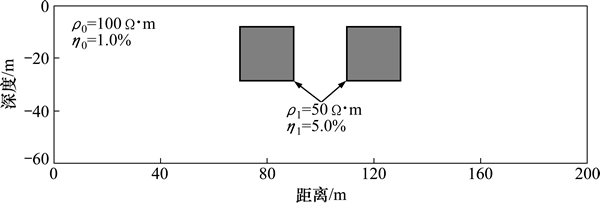

图15  组合模型示意图

Fig. 15  Diagram of portfolio model

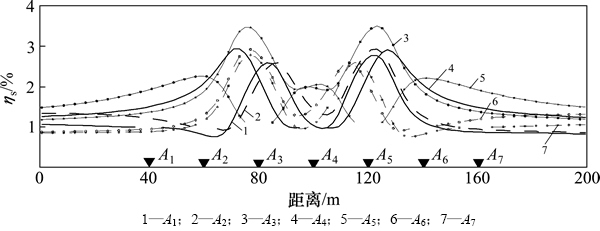

图16  组合模型正演模拟各点源测深视极化率曲线

Fig. 16  Point source sounding polarization curves of portfolio model forward simulation

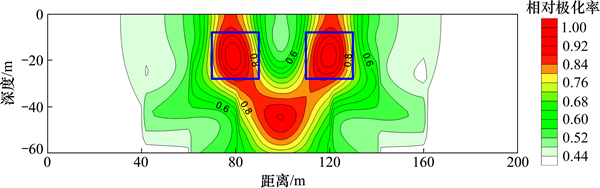

图17  组合模型正演视极化率相对强度

Fig. 17  Polarization relative intensity of portfolio model

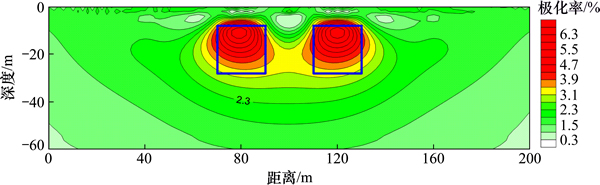

图18  组合模型视极化率最小二乘反演结果

Fig. 18  Least square inversion results of portfolio model

4  结论

1) 固定点源激电测深具有简单、高效的特点，其解释方法圆弧交汇-相对强度法与最小二乘反演都能较准确地反映出异常体中心位置，这2种解释方法直观且其解释结果与实际结果较符合。

2) 圆弧交汇-相对强度法对于单个模型能准确地反映出模型的中心埋深位置；但该解释方法受场源位置影响大；对于稍复杂模型未能精确的体现出异常体的位置及形状，对于组合模型通常会产生较明显的假异常。

3) 最小二乘反演不受场源位置影响，能较好地反映出复杂模型的实际位置及轮廓，在对组合模型进行反演解释时候，不会产生假异常；但该解释方法难以体现模型的下底面位置。
