文章编号：1004-0609(2007)02-0341-07

矿渣微晶玻璃的析晶行为与性能

史培阳，张  影，张大勇，王媛媛，姜茂发

(东北大学 材料与冶金学院，沈阳 110004)

摘 要：以铁尾矿、硼泥和粉煤灰制备矿渣微晶玻璃，利用X射线衍射仪、扫描电镜和穆斯堡尔谱对微晶玻璃的微观结构进行研究。结果表明：矿渣微晶玻璃的主析晶相为钙铁辉石，次晶相为普通辉石和紫苏辉石；随着硼泥配入量的增加，矿渣微晶玻璃中晶体的析出量和尺寸均逐渐增加，晶体形态由枝晶向球晶及块状晶体过渡；枝晶向球晶转变可以明显改善矿渣微晶玻璃的性能，而球晶向块状晶体的转变则恶化了微晶玻璃的性能。在本实验研究的条件下，Fe²⁺主要分布在析晶相中，起到促进晶体析出的作用；随着硼泥配入量的增加，Fe³⁺含量也逐渐增加，Fe²⁺和Fe³⁺共同促进了熔体内部的晶体析出。

关键词：微晶玻璃；铁尾矿；微观组织；穆斯堡尔谱

中图分类号：TQ 171　　     文献标识码：A

Crystallization behavior and properties of glass ceramic of ferrous tailings and slag

SHI Pei-yang, ZHANG Yi, ZHANG Da-yong, WANG Yuan-yuan, JIANG Mao-fa

(School of Materials and Metallurgy, Northeastern University, Shenyang 110004, China)

Abstract: The slag glass-ceramic was prepared from ferrous tailing, boron mud and fly ash. The microstructure of glass-ceramic was investigated by X-ray diffractometry, scanning electron microscope and M?ssbauer spectrum. The results show that, Main crystallization phase of glass ceramic was hedenbergite, and the minor crystallization phases were augite and hypersthene. With increasing boron mud addition, the amount and the size of crystallization phases both gradually increased, the configure of crystallization phases transformed from the branch, the ball, to the block. The transformation from the branch to the ball could improve the properties of glass ceramic, and the transformation from the ball to the block could worsen the properties of glass ceramic. On the experimental condition, most of Fe²⁺ was distributed in crystal phase, which promoted the crystal precipitation. As increasing of boron mud, the concentration of Fe³⁺ was increased. Fe²⁺ and Fe³⁺ promoted the crystal precipitation together.

Key words: glass-ceramic; ferrous tailing; microstructure; M?ssbauer spectrum

随着矿冶工业的迅速发展，不可避免地产生两个问题：一方面是过度开发导致资源日益枯竭，另一方面是固体废渣对环境和生态所产生的负效应日益严重。据不完全统计，2000年我国产出的选矿尾矿将达6亿ｔ以上^[1]，严重污染环境。尾矿废渣作为二次资源已受到世界各国学者的重视^[2-7]。微晶玻璃作为一种独立系统的复合材料，兼玻璃和陶瓷两者的优点，倍受世人青睐，其中前苏联学者对高炉渣微晶玻璃进行了细致的研究^[8-10]；李彬等^[11]以铁尾矿配以钛渣制备了尾矿微晶玻璃；矿渣微晶玻璃还被列为我国资源综合利用的发展重点和环保治理重点^[12]。但利用硼泥制备微晶玻璃还未见报道。

本文作者采用XRD、SEM和穆斯堡尔谱分析手段，研究成分变化对矿渣微晶玻璃微观结构的影响，从而进一步探讨铁离子在矿渣微晶玻璃中的作用，为实现硼泥的资源化利用提供理论依据。

1  实验

实验采用原料为铁尾矿、硼泥和粉煤灰，具体原料的化学组成列于表1。矿渣微晶玻璃的原料为铁尾矿、硼泥和粉煤灰，按表2的比例进行混合和熔制，并将熔融玻璃水淬，水淬后玻璃的化学成分列于表3。由表3可见，随着硼泥配入量的增加，熔体中Na₂O、MgO、B₂O₃和Fe₂O₃的质量分数随之增加；CaO、SiO₂和Al₂O₃的质量分数降低；总铁量变化不大，但Fe³⁺离子和Fe²⁺离子的质量分数之比升高。

试样的制备采用烧结法工艺，具体工艺过程为：原料经称量均匀混合后，置于氧化铝坩埚内，放入二硅化钼炉中于1 480 ℃熔融2 h，水淬成玻璃颗粒，烘干后研磨成0.074 mm的玻璃粉，分别装入氧化铝坩埚内，放入硅碳棒炉中在1 140 ℃下进行烧结，烧结时间为2 h，然后升温至1 240 ℃，保温3 h，经退火冷却至室温，制得微晶玻璃试样。

将部分微晶玻璃试样研磨至0.074 mm，使用采用D/max-rb型X射线衍射仪，对微晶玻璃晶相作定性分析；将微晶玻璃试样磨平、抛光在显微镜下观察其宏观组织形态，然后在1%(质量浓度)的氢氟酸中腐蚀20 s，采用日本岛津公司SSX-550扫描电子显微镜进行SEM和EDXS显微分析，观察试样的显微结构和显微组织。将微晶玻璃试样研磨成粒度小于0.074 mm的粉末，采用加速穆斯堡尔分析仪进行测定，穆斯堡尔放射源为20 mCi⁵⁷C_O(Pd)，同质异能移位相对于α-Fe标定，以Mosfun程序拟合穆斯堡尔谱。

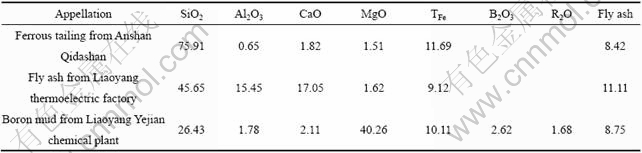

表1  铁尾矿、粉煤灰和硼泥的化学组成

Table 1  Chemical compositions of ferrous tailings, fly ash and boron mud(mass fraction, %)

表2  矿渣微晶玻璃组成设计

Table 2  Components of glass ceramic of ferrous tailings and slag(mass fraction, %)

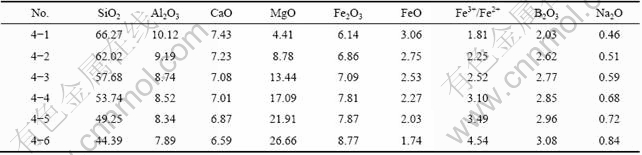

表3  矿渣微晶玻璃的化学成分

Table 3  Chemical compositions of glass ceramic of ferrous tailings and slag(mass fraction, %)

2  结果与分析

2.1  X射线衍射分析

在不同硼泥配比条件下矿渣微晶玻璃的X射线衍射分析结果如图1所示。可以看出，矿渣微晶玻璃的主晶相为钙铁辉石，次晶相为普通辉石；当硼泥配入量的增加到30％时，次晶相中有紫苏辉石析出。随着配入量的增加，矿渣微晶玻璃主晶相钙铁辉石的衍射峰强度呈增强的趋势。这是由于随着硼泥配入量的增加，玻璃网络形成氧化物(SiO₂)的质量分数降低，熔体中的断键程度升高，造成熔体中低聚体的数量增加，增大了玻璃的析晶倾向。

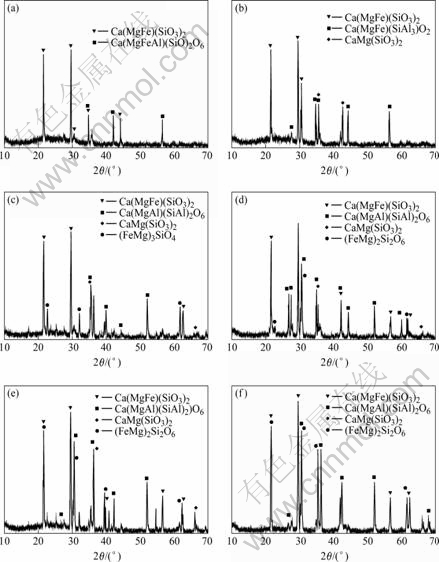

图1  不同原料配比条件下矿渣微晶玻璃的X射线衍射谱

Fig.1  XRD patterns of glass ceramic with different components

2.2  扫描电镜分析

在不同原料配比条件下的矿渣微晶玻璃扫描电镜照片如图2所示。可以看出，随着硼泥配入量的增加，矿渣微晶玻璃表面的平整程度呈先升高后下降的趋势，晶体尺寸呈先减小后增大的趋势，晶体形态由枝晶向球晶过渡，晶体分布的均匀性增强。有文献[13]报道：枝晶生长受扩散过程控制，枝晶的生长与Ca²⁺离子的质量分数有关。因此，当硼泥配入量的增加时，熔体中Ca²⁺离子的质量分数降低，使枝晶向球晶过渡。同时在本渣系条件下研究发现，Mg²⁺离子和Fe³⁺离子质量分数的升高有利于球晶的生长。

图2  不同原料配比条件下矿渣微晶玻璃的SEM像

Fig.2  SEM images of glass ceramic with different components: (a) Boron mud addition 10%; (b) Boron mud addition 20%; (c) Boron mud addition 30%; (d) Boron mud addition 40%; (e) Boron mud addition 50%; (f) Boron mud addition 60%

2.3  穆斯堡尔谱分析

在不同原料配比条件下矿渣微晶玻璃的穆斯堡尔谱分析结果如图3所示。可以看出，穆斯堡尔谱图是由两个不能完全分辨开的峰组成，这是电四极相互作用而产生的一些四极双峰迭合的结果，峰的相对强度取决于矿渣微晶玻璃中的成分变化，即由矿渣微晶玻璃中不同化合价的铁离子共同作用所引起的。

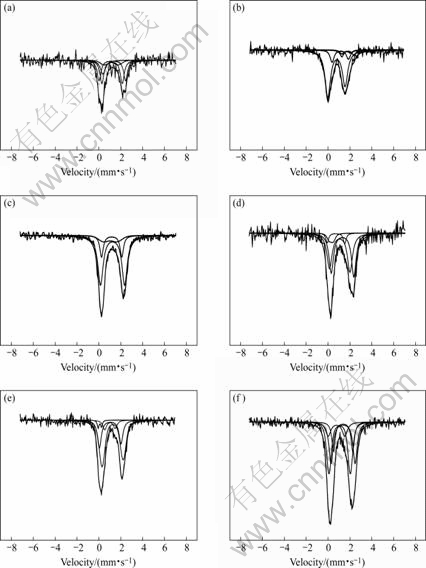

图3  在不同原料配比条件下矿渣微晶玻璃的穆斯堡尔谱

Fig.3  M?ssbauer spectra of glass ceramic with different components: (a) Boron mud addition 10%; (b) Boron mud addition 20%  (c) Boron mud addition 30%; (d) Boron mud addition 40%; (e) Boron mud addition 50%; (f) Boron mud addition 60%

在本实验条件下，Fe²⁺在矿渣微晶玻璃体系中处于八面体位置，而Fe³⁺在微晶玻璃中主要以两种形式存在，即：大部分的Fe³⁺以带负电的[FeO₄]进入玻璃相中(四面体位置)，起到网络连接作用，另外一部分的Fe³⁺以带负电的[FeO₆](八面体位置)进入晶相中，促进析晶。具体穆斯堡尔参数如表3所列。由表3可见，随着硼泥配入量的增加，Fe²⁺离子在M1和M2位置上的同质异能位移基本上呈增大的趋势(其中M1原子基本上位于(SiO₃)_n链的四面体顶角之间，而M2原子大体上位于链的四面体底面之间^[14-15])；Fe³⁺离子在晶体中M1位置上的同质异能移位呈升高的趋势，Fe³⁺离子在非晶相位置上的同质异能移位呈先升高后降低的趋势。

由表3可见，随着硼泥配入量的增加，矿渣微晶玻璃析晶相中Fe²⁺在M1位置处的四极分裂呈增大的趋势，说明微晶玻璃中的八面体数量呈增加的趋势。

而随着硼泥配入量的增加，矿渣微晶玻璃析晶相中Fe³⁺在M2位置处的四极分裂呈升高的趋势，说明随着硼泥配入量的增加，Fe³⁺以带负电的[FeO₆](八面体位置)进入晶相中的数量增加，有利于晶体的析出。因此，从矿渣微晶玻璃析晶相中所含铁离子的价态分布来看，当硼泥配入量升高时，熔体中Fe²⁺和Fe³⁺浓度较高，由于在析晶过程中铁离子容易富集，为此在本渣系的条件下，随着硼泥配入量的增加，Fe²⁺和Fe³⁺离子共同促进了熔体内部的晶体析出。

2.4  成分变化对表观体积密度的影响

在不同原料配比条件下矿渣微晶玻璃的表观体积密度如图4所示。可以看出，随着硼泥配入量的增加，矿渣微晶玻璃的表观体积密度呈先增大后减小的趋势。在本实验条件下，当硼泥配入量为40%时，矿渣微晶玻璃的表观体积密度达到最大值2.94 g/cm³。随着硼泥配入量的增加，晶体形态由枝晶向球晶过渡，微晶玻璃的晶体排列规则程度增加，致密性增加，表观体积密度增大；同时，随着硼泥配入量的增加，渣微晶玻璃内部的晶体析出量和晶体尺寸增大，导致矿渣微晶玻璃的体积相对缩小，表观体积密度增大。但是，当矿渣微晶玻璃内部的晶体成核和生长速率过快时，内部晶体生长环境恶化，裂纹等缺陷增加，致密性下降，使微晶玻璃的矿渣微晶密度减小。

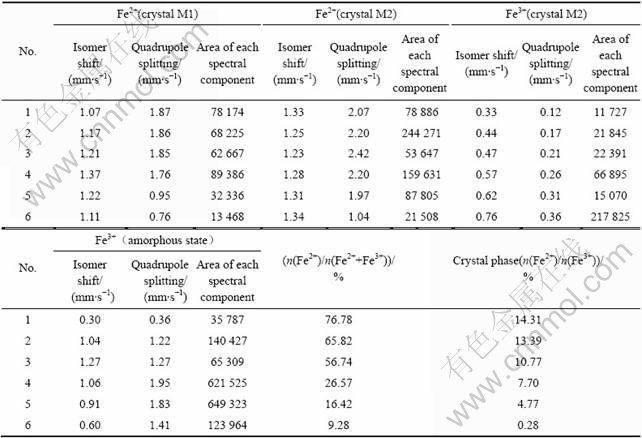

表3  在不同原料配比条件下矿渣微晶玻璃的穆斯堡尔谱参数

Table 3  M?ssbauer parameters of glass ceramic with different components

图4  不同原料配比条件下矿渣微晶玻璃的表观体积密度

Fig.4  Bulk density of glass ceramic with different components

2.5  成分变化对显微硬度的影响

在不同原料配比条件下矿渣微晶玻璃的显微硬度如图5所示。可以看出，随着硼泥配入量的增加，矿渣微晶玻璃的显微硬度呈先增大后减小的趋势。在本实验条件下，当硼泥配入量为40％时，矿渣微晶玻璃的显微硬度达到最大值7.92。

矿渣微晶玻璃的显微硬度与内部的晶体结构有着较大的关系，一方面由于钙铁辉石的晶相对于次晶相的结构要致密，所以矿渣微晶玻璃显微硬度有增大的趋势；另一方面球晶也有利于显微硬度的增加。但是，随着硼泥配入量的增加，矿渣微晶玻璃内部晶体中的孤对电子数量增加，使晶体内部的离子性增强，共价性减弱，其结果使晶体内部键合原子中的未共用电子对之间相互排斥，增大了原子间距，使矿渣微晶玻璃的显微硬度呈降低的趋势。

图5  不同原料配比条件下矿渣微晶玻璃的显微硬度

Fig.5 Microhardness of glass ceramic with different components

2.6  成分变化对抗折强度的影响

在不同原料配比条件下矿渣微晶玻璃的抗折强度如图6所示。可以看出，随着硼泥配入量的增加，矿渣微晶玻璃的抗折强度呈下降趋势。由于材料的抗折强度与表面能的平方根成正比，随着硼泥配入量的增加，矿渣微晶玻璃中裂纹等缺陷呈增加的趋势，使断裂时形成的断裂表面能产生较大的变化；且随着硼泥配入量的增加，矿渣微晶玻璃中晶体尺寸增大，故抗折强度逐渐减小。

图6  不同原料配比条件下矿渣微晶玻璃的抗折强度

Fig.6  Bending strength of glass ceramic with different components
