表面改性Si₃N₄粉末在水相体系中的分散性能

银锐明^{1, 2}, 范景莲¹，刘勋¹，单成¹

 (1. 中南大学 粉末冶金国家重点实验室，湖南 长沙，410083；

2. 湖南工业大学 包装与材料工程学院，湖南 株洲，412008)

摘  要：在空气中于1 000 ℃对Si₃N₄粉末进行表面氧化改性，研究其在水相体系中的分散性能。研究表明：经氧化后Si₃N₄物相主要为Si₃N₄，粉末表面被一层均匀的氧化层(主要成分为SiO₂)包覆；经氧化改性的Si₃N₄在水相体系中的Zeta电位和分散性能显著提高；随着氧化时间的延长，粉末的分散性能和Zeta电位绝对值曲线变化趋势一致，呈现先上升后下降的趋势；氧化后Si₃N₄表层出现新的较强的Si—O键振动峰。

关键词：Si₃N₄；表面改性；分散性能；红外光谱

中图分类号：O648.4          文献标志码：A         文章编号：1672-7207(2010)03-0912-05

Dispersion of surface-modified of Si₃N₄ powder in water phase

YIN Rui-ming^{1, 2}, FAN Jing-lian¹, LIU Xun¹, SHAN Cheng¹

 (1. State Key Laboratory of Powder Metallurgy, Central South University, Changsha 410083, China;

2. College of Packaging and Material Engineering, Hunan University of Technology, Zhuzhou 412008, China)

Abstract: The surface of Si₃N₄ powders was modified by oxidation at 1 000 ℃ in air. The results show that main component of powders by oxidation is Si₃N₄, and it is coated by silicon oxide layer (SiO₂ is the primary ingredient). Dispersion property and Zeta-potential of surface-modified Si₃N₄ powders are greatly higher than those of surface with unmodified Si₃N₄ powders in water phase, with the increase of oxidation time, the dispersion and Zeta-potential of surface-modified Si₃N₄ in water phase first increases and then decreases. Surface-modified Si₃N₄ has a new peak of Si—O in FTIR spectrum.

Key words: Si₃N₄; surface-modified; dispersion property; infrared spectroscopy

氮化硅陶瓷具有高强度、高耐磨损和高抗热震性能、低膨胀系数、耐腐蚀及抗氧化等优异性能，是在极为恶劣和高温环境下应用的理想工程结构材料之一。但Si₃N₄为共价键化合物，自扩散系数低，较难烧结，其烧结温度通常在1 850 ℃以上^[1-2]。目前，通过添加烧结助剂等方法可将烧结温度降到1 500~    1 600 ℃，并提高Si₃N₄陶瓷的断裂韧性^[3-4]。材料力学性能与颗粒尺寸紧密相关，研究表明^[5]：加入纳米级颗粒后，材料的力学性能会成倍地增加，同时，材料的烧结温度降低。采用传统球磨法将纳米烧结助剂加入Si₃N₄粉末中，一方面容易混入其他杂质，另一方面，由于纳米颗粒分布不均且易团聚，烧结后难以获得理想的材料微观组织。采用液相沉积法将纳米助剂均匀包覆在陶瓷颗粒表面，则可使纳米颗粒在陶瓷颗粒表面固化而防止团聚，并改善陶瓷界面的润湿性，在烧结制备陶瓷过程中各相界面反应特性相同，晶粒生长一致，大大提高显微组织的均匀性^[6-9]。然而，Si₃N₄粉末在水相体系的分散性能很差，而液相沉淀法实现纳米颗粒均匀包覆的关键条件之一是要获得分散性良好的Si₃N₄粉末悬浮液。液相中颗粒之间存在的力有范德华引力及颗粒双电层静电排斥力等作用   力^[10]。颗粒双电层静电排斥力有利于提高粉末颗粒在水相体系中的分散性能，主要由颗粒表面性质决定。对Si₃N₄颗粒表面改性，以提高颗粒双电层静电与排斥力，获得分散性能良好的Si₃N₄颗粒悬浮液。为此，本文作者以改善Si₃N₄粉末在水相体系中的分散性能为目的，通过高温氧化对Si₃N₄粉末表面进行改性，并对其在水相体系中的分散机理进行研究。

1  实验方法

1.1  原料

原料为：日产ube sn-e10型Si₃N₄粉末(α相)，平均粒径d₅₀为1.3 μm)；氨水，分析纯；蒸馏水。

1.2  Si₃N₄表面氧化改性

将电阻炉升温至1 000 ℃后，将样品粉末置入炉中分别氧化3，6，9和13 h，然后取出空冷。

1.3  分散性能表征

制备待测粉末的悬浮液，超声波与机械搅拌0.5 h后静置1 h，取上层清液80 mL，将水蒸干，即得上层清液80 mL中未沉淀粉末质量m，则未沉淀率F＝m/0.08 (g/L)。用F可以评价颗粒在水相体系中的分散能力，即F越大，则沉降越慢，分散效果就越好；反之，分散效果就差。

1.4  性能测试

采用美国FEI公司生产的Tecnai G2 20AEM型透射电镜对粉末微观结构进行观察，待测粉末经酒精分散，滴加到铜网上，经太阳灯照射烘干后测试；采用日本理学电机株式会社的D/max 2550型XRD衍射仪，Cu K_α辐射，连续扫描方式采样，扫描速度为4 (?)/min；采用美国力可公司产的TC-436氮/氧分析仪对氧化前后粉末氧含量进行测试；采用DELSA44osx型Zetaplus电位仪测量颗粒粉末的表面电位，待测粉末悬浮液质量浓度为5 mg/L，测试前超声波与机械搅拌0.5 h；采用美国Thermo公司生产的NEXUS670型傅里叶红外光谱仪对粉末进行红外光谱测量。

2  结果与讨论

2.1  氧化时间对Si₃N₄氧含量的影响

Sheehan^[11]认为界面反应和混合扩散控制着Si₃N₄粉末的氧化速率。界面反应可以在一定范围内得到较低的线性氧化速率和较高的活化能。混合扩散是指O₂扩散控速过程或N₂扩散控速过程，氧化速率应呈抛物线变化。图1所示为Si₃N₄粉末经不同时间氧化后的氧含量变化。图1表明：随着氧化时间的延长，Si₃N₄粉末的氧含量呈近似线性增加。由此认为：Si₃N₄粉末在空气中于1 000 ℃氧化，氧化时间在13 h内，Si₃N₄粉末的氧化速率主要受界面反应所控制。

图1  Si₃N₄粉末经不同时间t氧化后氧含量w(O)的变化

Fig.1  Variation of oxygen content of Si₃N₄ powder after oxidation at 1 000 ℃ for different oxidation times

2.2  XRD及TEM分析

图2所示为未经氧化处理的Si₃N₄粉末与在空气中于1 000 ℃氧化9 h后Si₃N₄粉末的XRD衍射谱。图2表明：表面氧化处理前后衍射峰基本相同，均只出现Si₃N₄衍射峰，但表面氧化处理后的Si₃N₄衍射峰强度较弱。其原因是氧化的Si₃N₄粉末表面生成SiO₂等氧化物，使其强度下降，而该氧化物含量太少或处于非晶态，难以从XRD谱中识别。

(a) 未氧化处理；(b) 表面氧化处理(1 000 ℃，9 h)

图2  Si₃N₄粉末的XRD谱

Fig.2  XRD patterns of Si₃N₄ powers

图3所示为在空气中于1 000 ℃保温9 h氧化后Si₃N₄粉末的TEM像。图3显示：颗粒的壳体与芯部界面分明，为不同物质构成。Balat等^[12-13]对Si₃N₄     粉末的氧化进行研究，发现Si₃N₄氧化有2个不同的区域：一个是“钝化氧化”区域，形成SiO₂保护层，发生质量增加现象；另一个是“活化氧化”区域，有SiO气体生成，试样存在质量损失现象。“活化氧化”和“钝化氧化”之间的转变主要受氧分压和温度的影响，Si₃N₄粉末在空气中于1 000 ℃氧化是属于“钝化氧化”，其表层有SiO₂等氧化保护层形成，由此可判断：图3中颗粒芯部为Si₃N₄，壳体为SiO₂等氧化物。

图3  在空气中于1 000 ℃保温9 h氧化后
Si₃N₄粉末的TEM像

Fig.3  TEM image of Si₃N₄ powder at 1 000 ℃ for 9 h in air

2.3  氧化时间对粉末在水相体系中的Zeta电位及分散性的影响

图4所示为Si₃N₄粉末在空气中于1 000 ℃下氧化时间与其在水相体系中Zeta电位的关系。由图4可见：未经表面氧化的Si₃N₄粉末的表面Zeta电位绝对值很低，仅为1.63 mV，经氧化的Si₃N₄粉末的Zeta电位的绝对值显著增加，均在20.387 mV以上，并且随着氧化时间的延长，其值先缓慢上升，在氧化时间9 h为最大，随后下降。

图5所示为Si₃N₄粉末在空气中于1 000 ℃时氧化时间与未沉淀率F的关系。图5表明：未氧化Si₃N₄粉末悬浮液的未沉淀率F即分散性能很低，只有 0.052 5 g/L，分散性能非常差。经氧化处理的Si₃N₄粉末悬浮液的F即分散性能得到显著提高，F均在20 g/L以上。此外，随着氧化时间的延长，Si₃N₄在水相体系中的未沉淀率即分散性能先上升，当氧化时间为9 h时，达到最大，随后下降。由此可见：对Si₃N₄粉末表面氧化改性，Si₃N₄粉末表面双电层发生了变化，荷负电性增加，粒子间排斥力增大，直接影响到粒子间的分散性能，使得氧化时间对Si₃N₄粉末在水相体系中的Zeta电位的绝对值与分散稳定性的变化趋势一致。

图4  Si₃N₄粉末在空气中于1 000 ℃下氧化时间与
Zeta电位的关系

Fig.4  Relationship between Zeta potential of Si₃N₄ powder and oxidation time at 1 000 ℃ in air

图5  Si₃N₄粉末在1 000 ℃时氧化时间与未沉淀率的关系

Fig.5  Relationship between not precipitation rate of Si₃N₄ powder and oxidation time at 1 000 ℃

2.4  红外光光谱分析

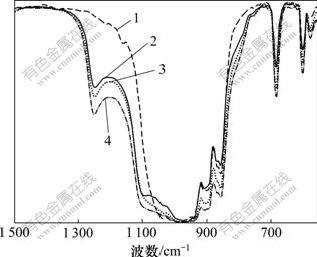

图6所示为Si₃N₄粉末在1 000 ℃氧化不同时间后的红外漫反射光谱。图6显示：各曲线在800~1 100 cm^-1波数内有很强的吸收宽峰，代建清等^[14]认为该峰主要是Si—N键振动所产生，不同氧化时间处理的Si₃N₄峰值强度相当，对应的吸收峰随氧化时间的延长而宽化。氧化后在波数1 100~1 250 cm^-1处出现了新的吸收峰，闻骆^[15]认为该峰是由Si—O非对称伸缩振动所引起，其由一强带(1 080~1 100 cm^-1)及一弱带  (1 160~1 250 cm^-1)组成，峰值强度随着氧化时间的延长而增强。氧化前后的Si₃N₄粉末在波数683及600 cm^-1左右均有2个中等强度的吸收峰，林仕伟等^[13]认为这是由Si—O—Si键振动引起的，氧化3 h后其振动峰较未氧化的Si₃N₄粉末的振动峰略有降低，但随着氧化时间的延长，其振动峰值又逐步上升。

氧化时间/h: 1—未氧化; 2—3 h; 3—9 h; 4—13 h

图6  Si₃N₄粉末在1 000 ℃氧化不同时间后的
红外吸收光谱

Fig.6  Infrared absorption spectra of Si₃N₄ powder after
 oxidation at 1 000 ℃ for different times

纯氮化硅表面为叔胺(Si₃N)结构，故红外光谱能检测到较强的Si—N键吸收峰。由于该类结构在空气中具有反应活性，使得暴露在空气中的氮化硅颗粒与空气中的氧和水汽发生缓慢反应，在颗粒表面生成一层很薄的富氧层，富氧层的组成介于SiO₂和Si₂N₂O之间，厚度为3~5 nm，故而红外光谱能检测到       Si—O—Si键振动所引起的较强的吸收峰。在Si₃N₄粉末氧化初期，Si—O—Si键在高温过程发生断裂，形成Si—O键，其断裂分解的速度大于Si—N键被氧化生成Si—O—Si键的速度，故在氧化初期Si₃N₄的红外光谱中出现了新的较强的Si—O键振动峰，而Si—O—Si键振动峰略有下降。但随着高温氧化时间进一步延长，Si₃N₄表层Si—N键在高温不断被氧化，形成的Si—O—Si键增多，Si—O键与Si—O—Si键振动峰都增强。

2.5　结果讨论

经高温氧化后，Si₃N₄粉末在水相体系中的Zeta电位绝对值与分散性能显著提高。而红外光谱显   示，氧化前后Si₃N₄粉末表面基团都有振动峰较强的Si—N键与Si—O—Si键，但经氧化后Si₃N₄粉末表面出现较强的Si—Ｏ键振动峰。

代健清等^[16]认为：Si₃N₄颗粒在水相体系中的荷电机理归因于其表面基团的离解反应，Si—O—Si键为憎水性的基团，憎水性基团不仅影响颗粒表面的电荷密度，而且使颗粒与水之间的界面能增加，大大降低其在水相体系中的分散性能，故未氧化的Si₃N₄粉末在水相体系中的Zeta电位绝对值极低，分散性能极   差。然而，Si₃N₄经高温空气中氧化后，产生了大量的Si—O键基团，其易于在水中离解成Si—OH键，有利于粉料颗粒表面在水中带有负电荷，从而造成颗粒表面负电荷升高，即其电位绝对值升高，而使其在水相体系中的分散性能提高。

Si₃N₄颗粒在氧化后期出现表面电位绝对值下降、分散性能变差的现象。原因是Si₃N₄在水相体系中的Zeta电位与分散性能在水相体系中受表面的憎水性基团Si—O—Si键与Si—O键基团在水中形成的亲水基团Si—OH键的共同影响，对分散性能分别起到促进与遏制的作用。红外光谱显示：在氧化初期，Si—O键基团振动峰值强度上升较为明显，Si—O—Si键振动峰略有下降；在氧化后期，Si—O—Si键振动峰强度上升较明显。由此可见：Si—O—Si键与Si—O键对经氧化的Si₃N₄粉末在水相体系中的分散性能的遏制与促进作用在氧化9 h后基本达到平衡，在氧化9 h前，Si—O键由于数量上升很快，平衡向Si—O键作用方向移动。在氧化9 h后，Si—O—Si键的数量开始明显增加，平衡略向Si—O—Si键作用方向移动。

3  结论

(1) Si₃N₄粉末在空气中于1 000 ℃氧化，氧化时间在13 h内，Si₃N₄的氧化速率主要受界面反应所   控制。

(2) Si₃N₄粉末表面氧化改性使得Si₃N₄表面双电层发生了很大的变化，荷负电性增加，粒子间排斥力增大，直接影响到粒子间的分散性能。

(3) 经氧化的Si₃N₄在水相体系中的Zeta电位与分散性能受其表面的憎水性基团Si—O—Si键与在水相体系中由Si—O键形成的亲水基团Si—OH键共同影响。
