Mn, Zr对Mg-Gd-Y合金组织与力学性能的影响

彭卓凯, 张新明, 陈健美, 肖 阳, 蒋 浩, 邓桢桢

(中南大学 材料科学与工程学院, 长沙 410083)

摘 要: 研究了微量Mn、 Zr对Mg-13%Gd和Mg-9%Gd-4%Y合金铸态和挤压后的微观组织及力学性能的影响。 结果表明: 在铸态, 含Zr合金的晶粒明显小于不含Zr的合金, 而Mn对合金的铸态显微组织影响不大; 将Mg-9%Gd-4%Y-0.6%Mn和Mg-9%Gd-4%Y-0.6%Zr合金挤压后, 都可以得到非常细小均匀的等轴晶, 晶粒尺寸约14μm; 这两个合金在挤压时效态(T5)的力学性能都明显优于WE54合金的, 且Mg-9%Gd-4%Y-0.6%Zr合金比Mg-9%Gd-4%Y-0.6%Mn合金性能更好。

关键词: Mg-Gd-Y-Zr-(Mn)合金; 显微组织; 晶粒细化; 力学性能

中图分类号: TG146.2                                            文献标识码: A

Effects of Mn, Zr on microstructure and

properties of Mg-Gd-Y alloys

PENG Zhuo-kai, ZHANG Xin-ming, CHEN Jian-mei, XIAO Yang,

JIANG Hao, DENG Zhen-zhen

(School of Materials Science and Engineering,

Central South University, Changsha 410083, China)

Abstract: The effect of small amount of Mn and Zr on the microstructure and mechanical properties of Mg-13%Gd and Mg-9%Gd-4%Y alloys was studied. The results show that the grains of the Zr-containing alloys are much finer than those of the Zr free alloys in as-cast, and Mn has little effect on the as-cast microstructure. After Mg-9%Gd-4%Y-0.6%Mn alloy and Mg-9%Gd-4%Y-0.6%Zr alloy are extruded, the very fine particle about 14μm and uniform grains are obtained. The mechanical properties of the two alloys at the extruded-T5 state are all better than those of the WE54 alloy, and the properties of the Mg-9%Gd-4%Y-0.6%Zr alloy are superior to those of the Mg-9%Gd-4%Y-0.6%Mn alloy.

Key words: Mg-Gd-Y-Zr-(Mn) alloy; microstructure; grain refinement; mechanical properties

   镁合金具有密度低、 比强度比刚度高、 尺寸稳定、 电磁屏蔽好、 切削加工性及充型流动性好等优点, 早已引起航天、 航空和汽车工业的关注[1, 2]。 但是镁合金高温力学性能较差。 这严重限制了镁合金的广泛应用。 WE54和WE43具有较高的室温和高温强度, 被认为是目前较成功的耐热镁合金[3-5]。 但根据Drits等[6]的研究, 含Mn的Mg-Gd-Y合金 具有非常优异的室温和高温力学性能。 近期日本学者的研究结果也表明[7-10], 含ZrMg-Gd合金的耐热性能也优于WE系列合金。

Mn在应用最广泛的AZ91镁合金中是一种不可缺少的合金元素, 它不影响合金的力学性能, 但它可形成Fe-Mn-Al金属间化合物而显著提高合金的耐蚀性能[11]。 Mn对Mg-Gd合金的力学性能是否有影响尚有待进一步研究。 Zr在不含Al的镁合金中是一种强有力的晶粒细化剂, 但Zr同样也能去除Fe等杂质而提高合金的耐蚀性[12]。 本文作者旨在探明含Mn或含ZrMg-Gd合金的组织与力学性能, 为开发更好的耐热高强镁合金提供理论依据。

1 实验

 6种合金的名义成分及实测成分见表1。 值得注意的是, 在6种名义成分合金中, Gd和Y的质量分数之和都为13%。 6种合金都在电阻炉及低碳钢坩锅中熔炼。 合金元素Gd, Y, Zr分别以Mg-Gd, Mg-Y, Mg-Zr中间合金的形式加入。 Mn以MnCl2干燥粉末的形式加入, 在熔体中由于有MnCl2+Mg=MgCl2+Mn反应发生, Mn较易熔入, 且生成的MgCl2可以起保护作用。 合金的熔炼及浇注温度都为770℃。 熔体浇注到一个内径为60mm且被预热到200℃的铁模中。 一部分铸锭样品进行固溶时效处理(固溶520℃+8h水淬; 时效225℃), 一部分样品均匀化(520℃+8h)后在400℃下挤压, 挤压比为36∶1。 挤压后试样直接在225℃下时效(T5)。

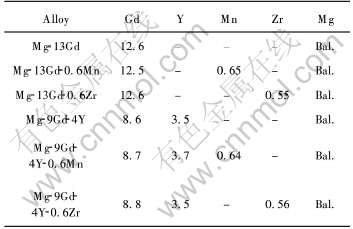

表1 制得合金的的名义成分和实测成分

Table 1 Nominal and measured composition of prepared alloys(mass fraction, %)


合金微观组织分析在POLYvar-met光学显微镜和配有能谱仪的KYKY2800扫描电镜下进行。 晶粒尺寸在光学显微镜下用平均截线法测量, 以平均晶粒直径表示。 硬度在小负荷维氏硬度计上测定, 负荷为49N, 加载时间为20s。 室温和高温拉伸分别在CSS44100电子万能试验机和Instron8032上进行。 合金的化学成分在JY38S型电感耦合等离子体原子发射光谱仪上测试。

2 结果与分析

2.1 铸态组织及力学性能

图1所示为6种合金在铸态下的光学显微组织。 从图中可以看出, 不含Zr的4种合金即Mg-13Gd, Mg-13Gd-0.6Mn, Mg-9Gd-4Y, Mg-9Gd-4Y-0.6Mn都表现为非常粗大的枝晶结构, 平均晶粒尺寸都在1000μm以上, 在晶界上或枝晶之间都分布有大量的富溶质相, 在某些晶粒内还存在大量的细小孪晶(如图1箭头所指), 这些孪晶在高倍下将看得更清楚(本文未给出)。 将单独加Gd与同时添加Gd, Y的两种合金Mg-13Gd, Mg-9Gd-4Y进行对比, 可以发现, 两种合金的微观组织并没有明显的差别, 只是在对晶界及枝晶之间的相进行能谱分析时可以看出由于添加元素不同而造成它们之间的成分不同: 在Mg-13Gd合金中, 这些相富含Gd, 而在Mg-9Gd-4Y中, 这些相富含Gd和Y。 在Mg-13Gd-0.6Mn与Mg-9Gd-4Y-0.6Mn两种合金中也可以发现同样的规律, 即单独添加Gd与同时添加Gd, Y对微观组织形貌并没有明显的影响。 将不含Mn的Mg-13Gd, Mg-9Gd-4Y合金分别与加Mn后的Mg-13Gd-0.6Mn, Mg-9Gd-4Y-0.6Mn合金进行对比, 发现其微观组织也没有太大的差别, 都表现为粗大的晶粒结构以及在晶界和枝晶间有大量的富溶质相存在。 但仔细观察似乎可发现, 含Mn合金的枝晶形貌不那么明显, 也即枝晶偏析程度减少。 当然, 这种微观组织上的细微差别是否是由于Mn的添加而引起的, 或者说这种实验现象是否具有重现性还有待进一步验证。 但根据本文作者对宏观组织及大量微观组织的分析, 可以确认: Mn对合金的晶粒大小没有影响, 它不能细化合金的晶粒。

从图1可以看到, 含Zr的Mg-13Gd-0.6Zr和Mg-9Gd-4Y-0.6Zr合金的晶粒明显小于不含Zr的其余4个合金。 Mg-13Gd-0.6Zr合金的平均晶粒尺寸为75μm, Mg-9Gd-4Y-0.6Zr合金的平均晶粒尺寸为66μm。 可见Zr在Mg-Gd合金中是一种强有力的晶粒细化剂。 并且在含Zr的两种合金中, 晶粒都表现为多边形状的等轴晶, 枝晶形貌已不复存在, 溶质原子在枝晶及晶界上的富集现象也大为缓解。 显然这种微观组织的改善将使合金的力学性能大大提高。 在含Zr的两个合金中, 还可以发现一个有趣的现象: 在几乎每个晶粒内都可以发现一个核结构, 在这个核心的内部还存在至少一个小粒子(图1和图2)。 对这些小粒子进行能谱分析表明,

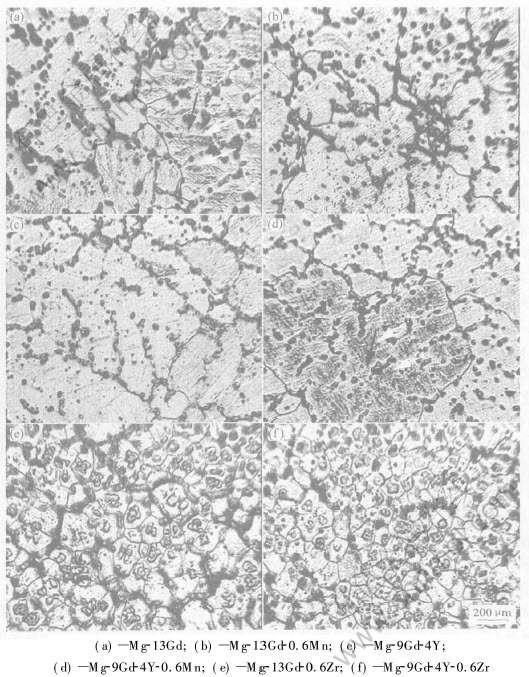

图1 6种合金在光学显微镜下的铸态微观组织

Fig.1 Optical micrographs of six prepared cast alloys

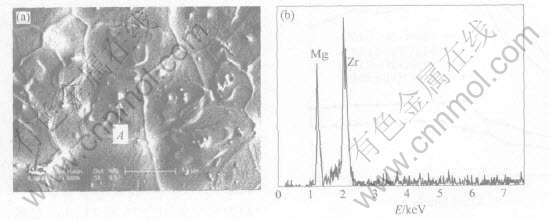

图2 Mg-9Gd-4Y-0.6Zr合金二次电子相及A粒子处能谱图

Fig.2 SEM image of Mg-9Gd-4Y-0.6Zr alloy(a) and EDS analysis in particle A showing existance of Zr particle in central core(b)

这些粒子含Zr量极高(图2)。 这些核心中的小粒子应该就是α-Zr粒子。 根据其他学者的研究[13-15], 这种Mg-Zr合金中特有的富Zr核结构也能够频繁地观察到。 由于α-Zr与纯Mg同为密排六方结构, 且晶格常数几乎一样(α-Zr: a=0.323nm, c=0.514nm; 纯镁: a=0.320nm, c=0.520nm)[13], α-Zr符合作为晶粒形核核心的“尺寸结构相匹配”原则, 在凝固过程中, α-Zr首先从熔体中析出成为α(Mg)的结晶核心, 从而使合金的晶粒大大细化。

图3所示为两种含Mn和两种含Zr合金在铸态经520℃固溶8h后在225℃的时效硬化曲线。 从图3可以看出, 含Zr的两种合金Mg-13Gd-0.6Zr和Mg-9Gd-4Y-0.6Zr的硬度大大高于含Mn的两种合金即Mg-13Gd-0.6Mn和Mg-9Gd-4Y-0.6Mn的硬度。 这个结果与合金的微观组织相一致, 由于含Zr的合金晶粒明显小于含Mn的合金(图1), 故含Zr合金的硬度更高。 另外也发现含Mn合金的时效硬化效果不明显(见图3), 这可能与该种合金的微观组织有关。 从图1可以看出, Mg-13Gd-0.6Mn和Mg-9Gd-4Y-0.6Mn合金的枝晶偏析严重, 溶质原子Gd和Y主要分布在枝晶之间以及晶界上, 基体中溶质原子的含量很低, 又由于Gd, Y都为高熔点金属, 这些原子在基体中扩散速度慢, 在固溶过程中, 枝晶间及晶界上的富溶质相有相当部分难以溶解, 而且粗大的晶粒结构也增加了溶质原子的扩散距离, 这同样妨碍了固溶过程的充分进行。 从图4中所示的合金固溶组织也可以看出, 在Mg-9Gd-4Y-0.6Mn合金中, 在晶界及枝晶间的很多富溶质相仍然无法溶解, 而在Mg-9Gd-

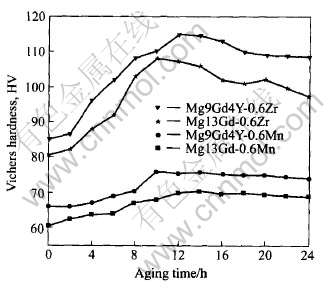

图3 铸态合金固溶后在225℃的时效硬化曲线

Fig.3 Aging curves of casting-T4 alloys at 225℃

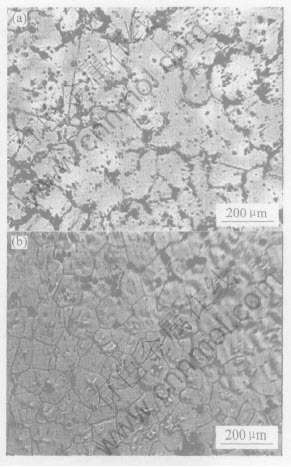

图4 Mg-9Gd-4Y-0.6Mn(a)和Mg-9Gd-4Y-0.6Zr(b)合金的固溶组织

Fig.4 Microstructures of Mg-9Gd-4Y-0.6Mn(a) and Mg-9Gd-4Y-0.6Zr(b) alloys after solution treatment at 520℃ for 8h

 4Y-0.6Zr合金中, 这种没溶解的富溶质相要少得多。 因此, Mg-9Gd-4Y-0.6Mn合金中溶质原子的过饱和度肯定远低于Mg-9Gd-4Y-0.6Zr合金的。 这可能是含Mn的合金时效硬化效果不明显, 而含Zr合金硬化效果明显的主要原因。 从图3还可以发现, 无论是含Zr还是含Mn的合金, 单独添加Gd的效果不如同时添加Gd和Y的效果好。 故在挤压实验中, 本研究只选择含Mn的Mg-9Gd-4Y-0.6Mn合金和含Zr的Mg-9Gd-4Y-0.6Zr合金。

2.2 挤压后合金的组织及力学性能

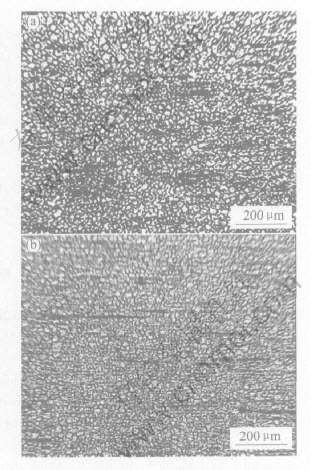

图5所示为Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金挤压后的微观组织。 从图中可以看出, 挤压后获得了非常细小均匀的等轴晶。 Mg-9Gd-4Y-0.6Mn合金和Mg-9Gd-4Y-0.6Zr合金的晶粒尺寸分别为15和14μm。 显然, 在挤压过程中合金已发生了动态再结晶。 在图5中, 还可以看到一些长短不一的黑线, 这是合金中原来在枝晶间及晶界上富集的粗大化合物相已经沿挤压方向被拉长 的结果。 另外值得注意的是, 尽管Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金在铸态下的晶粒尺寸及微观形貌有很大的差别(图1), 但经挤压后, 两种合金的晶粒大小及组织形貌几乎没什么差别。 由此可见, 合金在挤压过程中形成的组织与原始组织关系不大, 仅与挤压温度、 挤压速度等外部条件有关。


图5 Mg-9Gd-4Y-0.6Mn(a)和Mg-9Gd-4Y-0.6Zr(b)合金在纵截面上的挤压组织

Fig.5 As-extruded microstructures of Mg-9Gd-4Y-0.6Mn(a) and Mg-9Gd-4Y-0.6Zr(b) alloys in longitudinal sections

图6给出了Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金挤压后在225℃直接时效的硬化曲线。 图中时间为0代表合金处在挤压态。 从图6可以看出, 两种合金Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr在挤压态的硬度都很高, 分别为HV90和HV93, 这显然主要归功于合金非常细小的晶粒结构。 时效以后, 两种合金的硬度更高, 到达峰值时效时, Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金的硬度值分别高达HV126和HV130, 也明显高于这两种合金在铸造T6态的硬度(图3)。 将Mg-9Gd-4Y-0.6Zr合金在铸造固溶及挤压后的时效硬化曲线进行对比(图3和图6)还可以发现, 合 金在挤压后, 其时效硬化反应更快, 时效8h后, 硬度已达到峰值, 而在铸态固溶样品中需12h才达到峰值硬度。 且在挤压样品中, 时效仅仅4h后, 其硬度已经接近峰值硬度。 这种时效加速现象可能与挤压过程中所保留下来的位错对第二相粒子析出的促进作用有关。

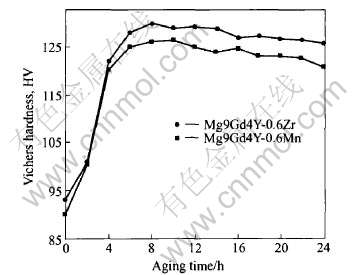

图6 挤压后合金在225℃的时效硬化曲线

Fig.6 Aging curves of as-extrusion alloys at 225℃

对挤压后Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金在峰值时效时的组织进行分析表明, 两种合金的时效组织与挤压态组织并没有太大差别(图5和图7), 只是时效态合金的晶粒稍微有所长大, 但仍然很细小。 图7所示为Mg-9Gd-4Y-0.6Zr合金在峰值时效时的组织。

对挤压后的Mg-9Gd-4Y-0.6Mn和Mg-9Gd-

 4Y-0.6Zr合金进行时效(225℃)处理后, 取峰值时效(时效8h)样品进行常温及300℃高温拉伸实验, 拉伸结果见表2。 表中WE54A合金的数据来自文献[8]。 从表中可以看出, Mg-9Gd-4Y-0.6Zr合金具有最好的性能, 室温和300℃高温下的抗拉强度分别高达370和210MPa。 并且Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金在室温和300℃高温下的各项性能都明显优于WE54A的。 但是尽管Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金挤压后晶粒非常细小, 但它们的室温延伸率并不是那么高, 具体原因还有待进一步探索, 但从微观组织上看(见图5, 7), 挤压后的合金中, 呈流线状及颗粒状分布的粗大化合物相可能对合金的延伸率有致命的危害作用, 因为拉伸过程中裂纹可能最容易在这些地方形核长大最后造成断裂。

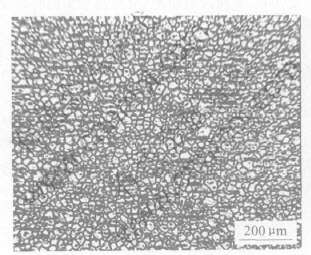

图7 挤压后Mg-9Gd-4Y-0.6Zr合金在峰值时效时的组织

Fig.7 Peak-aged microstructure of extruded Mg-9Gd-4Y-0.6Zr alloy

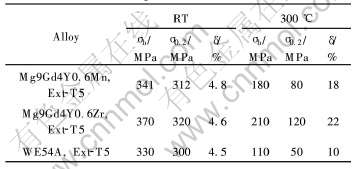

表2 合金在室温和300℃时的拉伸性能

Table 2 Tensile properties of alloys at room temperature and 300℃


3 结论

1) Zr可以明显细化Mg-Gd合金的铸态组织, 而Mn对合金的铸态微观组织没什么影响。

2) Gd, Y同时添加比Gd单独添加的时效硬化效果更好。

3) 将Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金在一定条件下挤压后, 得到了非常细小的约14μm的晶粒组织。

4) 挤压后的Mg-9Gd-4Y-0.6Mn和Mg-9Gd-4Y-0.6Zr合金在室温和300℃高温下的性能都明显优于WE54A合金的, 且Mg-9Gd-4Y-0.6Zr合金比Mg-9Gd-4Y-0.6Mn合金性能更好。
