简介概要

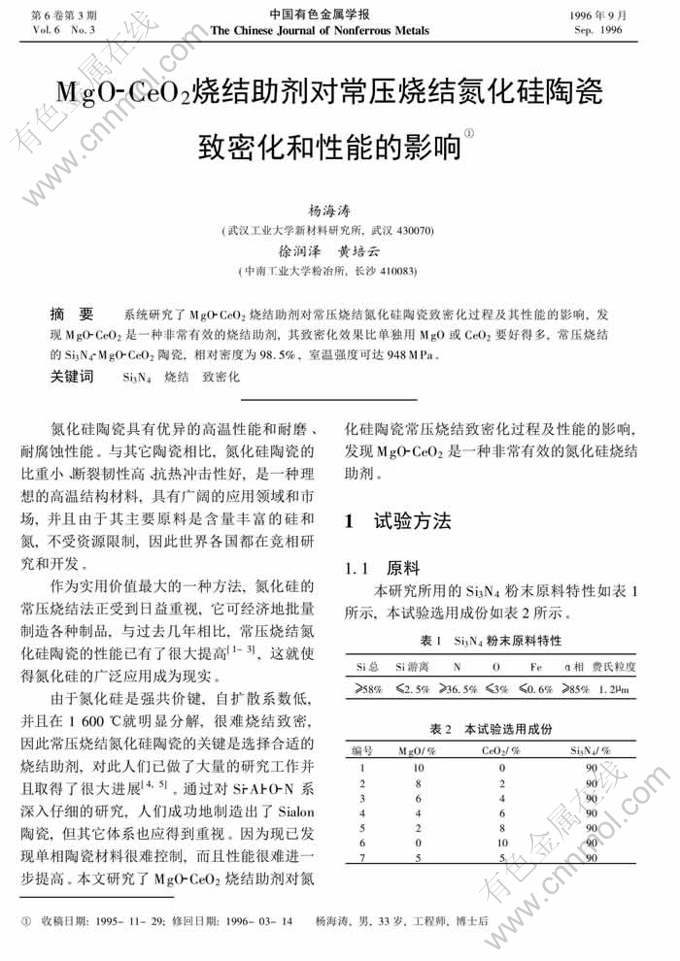

MgO-CeO2烧结助剂对常压烧结氮化硅陶瓷致密化和性能的影响

来源期刊:中国有色金属学报1996年第3期

论文作者:杨海涛 黄培云 徐润泽

文章页码:94 - 98

关键词:Si3N4 烧结 致密化

Key words:Si3N4 sintering densification

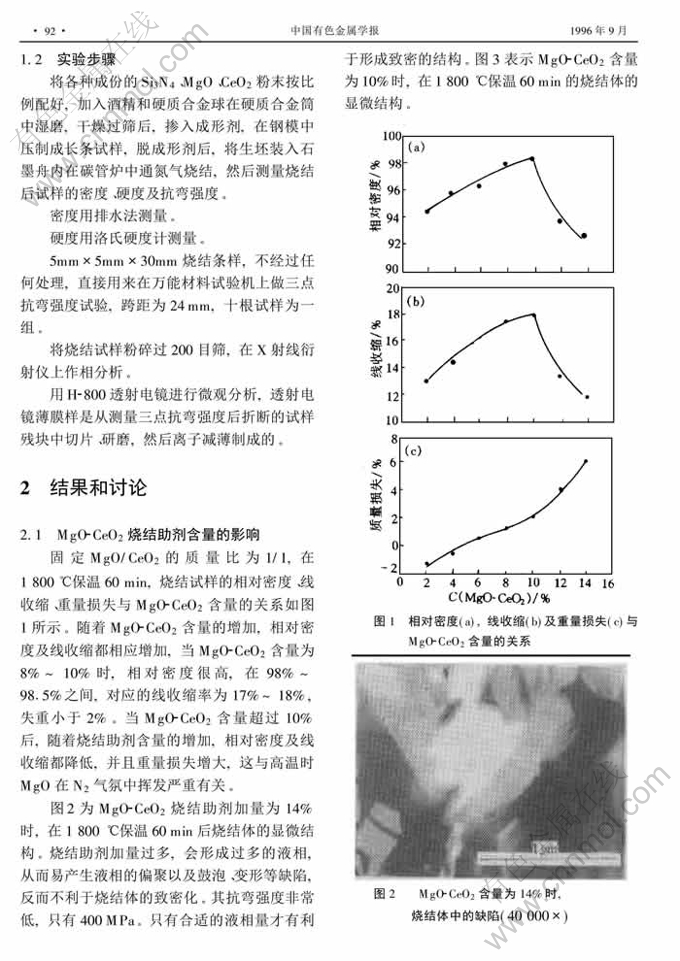

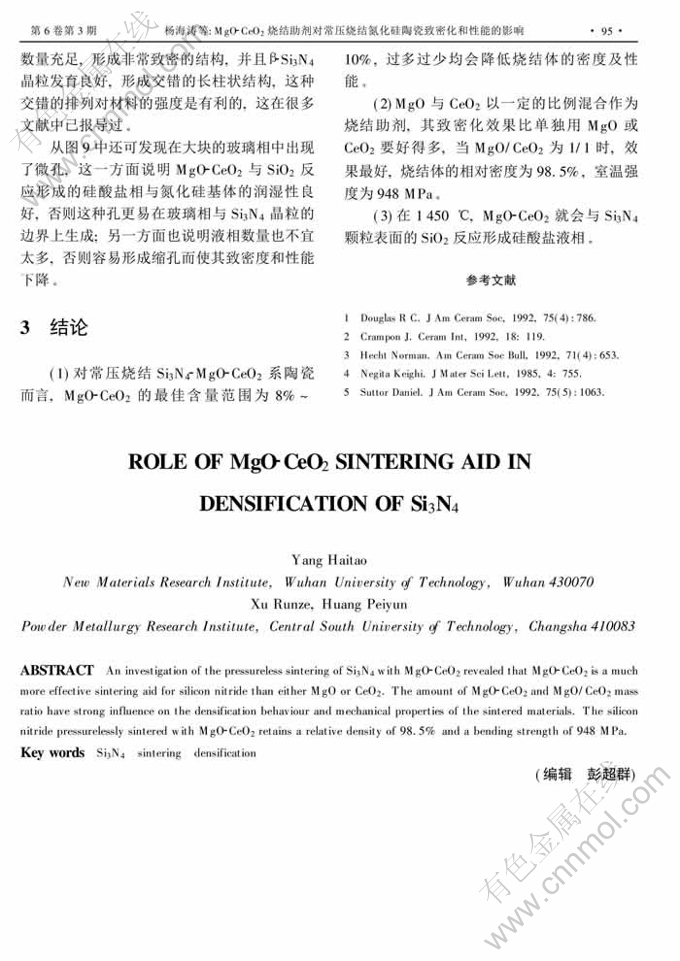

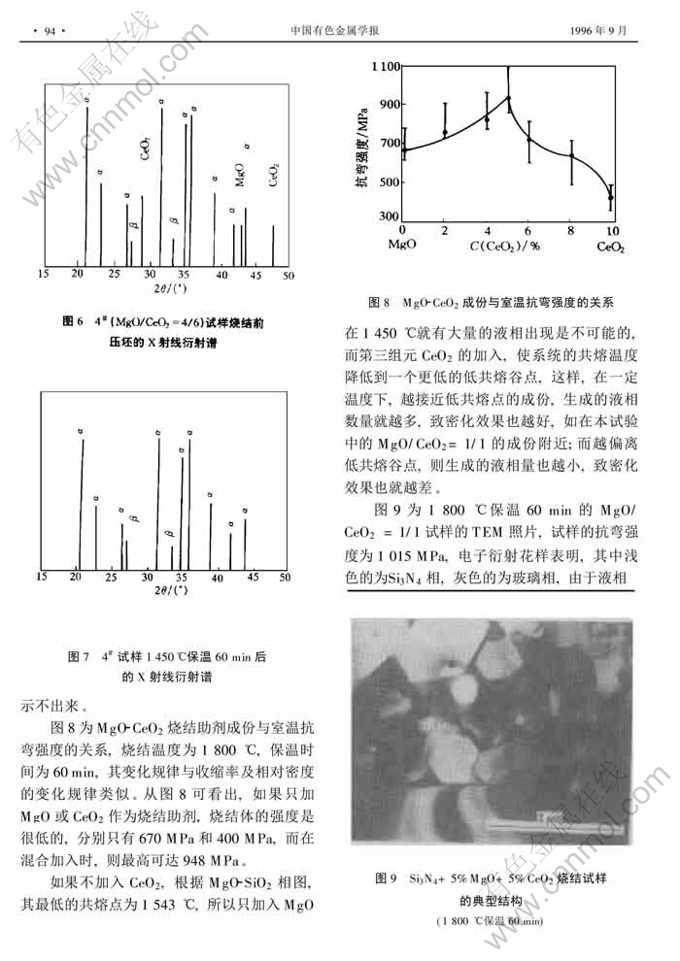

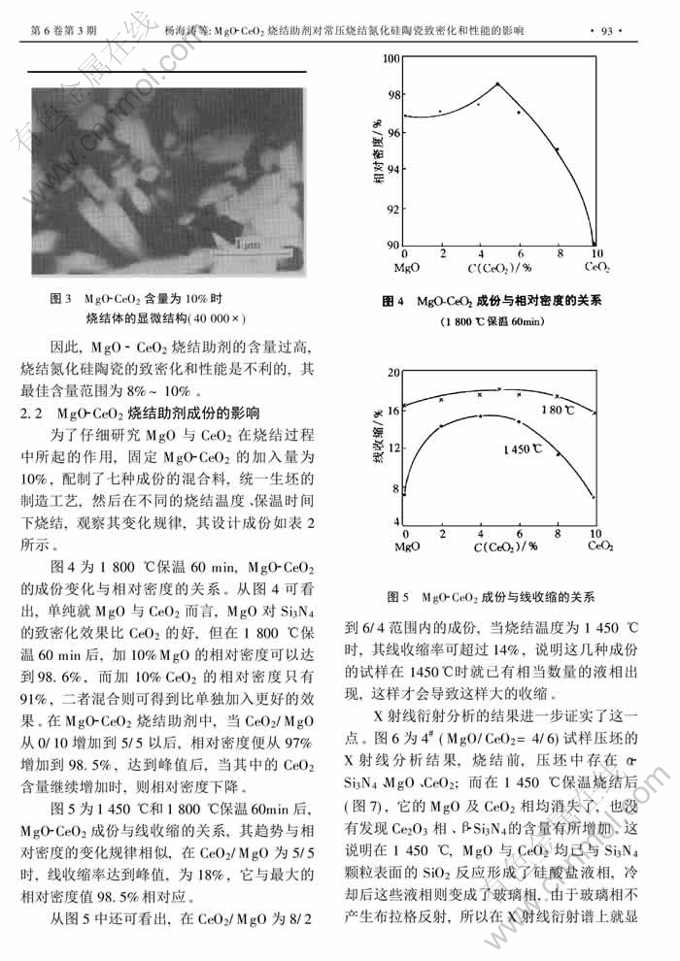

摘    要:系统研究了MgO-CeO2烧结助剂对常压烧结氮化硅陶瓷致密化过程及其性能的影响,发现MgO-CeO2是一种非常有效的烧结助剂,其致密化效果比单独用MgO或CeO2要好得多,常压烧结的Si3N4-MgO-CeO2陶瓷,相对密度为98.5%,室温强度可达948 MPa。

Abstract: An investigation of the pressureless sintering of Si3N4 with MgO-CeO2 revealed that MgO-CeO2is a much more effective sintering aid for silicon nitride than either MgO or CeO2. The amount of MgO-CeO2 and MgO/CeO2mass ratio have strong influence on the densification behaviour and mechanical properties of the sintered materials. The silicon nitride pressurelessly sintered with MgO-CeO2 retains a relative density of 98.5% and a bending strength of 948 MPa.

详情信息展示



<上一页 1 下一页 >

有色金属在线官网  |   会议  |   在线投稿  |   购买纸书  |   科技图书馆

中南大学出版社 主办 版权声明   电话:0731-88830515 88830516   传真:0731-88710482   Email:administrator@cnnmol.com

互联网出版许可证:(署)网出证(湘)字第028号   湘ICP备09001153号
