文章编号：1004-0609(2011)02-0425-05
尿素均相沉淀法制备纳米粉体Ce0.8Sm0.2O1.9的烧结性能
燕 萍1, 2，胡筱敏1，孙旭东3
(1. 东北大学 资源与土木工程学院，沈阳 110004；
2. 沈阳化工大学 应用化学学院，沈阳 110142；
3. 东北大学 材料各向异性与织构教育部重点实验室，沈阳 110004)
摘 要：以尿素为沉淀剂，Sm2O3 和 Ce(NO3)3·6H2O为起始原料，采用均相沉淀法制备Sm3+掺杂CeO2基纳米固溶体Ce0.8Sm0.2O1.9 (SDC)。利用TG-DTA、XRD、SEM和BET等手段对前驱体的热分解行为和SDC粉体的性能进行表征，研究焙烧温度对SDC粉体粒径和烧结性能的影响。结果表明：随焙烧温度的升高，晶粒尺寸逐渐增大；700 ℃焙烧的前驱体是具有良好结晶性能的类球形萤石型结构固溶体，晶粒尺寸为15 nm，粒子间仅有较弱的软团聚；该粉体具有较好的成型和烧结性能，将素坯在1 400 ℃保温2 h，得到相对密度高于95%、平均粒径约为0.6 μm的固体电解质陶瓷体。
关键词：纳米级固溶体；稀土；均相沉淀；掺杂氧化铈；尿素
中图分类号：TB321 文献标志码：A
Sinterability of nanopowder Ce0.8Sm0.2O1.9 prepared by
urea homogeneous precipitation
YAN Ping1, 2, HU Xiao-min1, SUN Xu-dong3
(1.College of Resources and Civil Engineering, Northeastern University, Shenyang 110004, China;
2. College of Applied Chemistry, Shenyang University of Chemical Technology, Shenyang 110142, China;
3. Key Laboratory for Anisotropy and Texture of Materials, Ministry of Education,
Northeastern University, Shenyang 110004, China)
Abstract: Sm3+ doped CeO2 powders (SDC) were prepared by homogeneous precipitation method using Sm2O3 and Ce(NO3)3·6H2O as the raw materials and CO(NH2)2 as the precipitant. The evolution behavior of the precursor in the heating process and the properties of the SDC powders were characterized by TG-DTA, XRD, SEM and BET method, respectively. The effects of calcination temperature on the grain size and sinterability of the SDC powders were studied. The results show that the average grain size increases with increasing temperature. The precursor calcined at 700 ℃ is a single cubic fluorite-type structure with nearly spherical shape and weakly aggregated. The grain size of the powder is 15 nm. In addition, the SDC powders have good sinterability in the experiment and the sintered specimens with relative density up to over 95% and average grain size of 0.6 μm can be manufactured at 1 400 ℃ for 2 h under simply processing conditions.
Key words: nano-scale solid solution; rare earths; homogeneous precipitation; doped ceria; urea
固体氧化物燃料电池(Solid oxide fuel cell，SOFCS)作为一种新型高效的绿色能源装置，被认为是21世纪最具开发潜力的能源技术之一，掺杂CeO2基稀土氧化物作为中温SOFCS的电解质材料必将受到人们的关注[1-2]。电解质材料的性能除了受到掺杂离子的浓度和焙烧温度等制备工艺参数的影响外，还与材料的微观结构如粒度及粒度分布有关[3-4]。因此，研究具有晶粒细小、形貌理想及粒度分布窄的纳米粉体材料的低成本制备方法，成为发展高性能陶瓷的热点。
CeO2基粉体的显著特点是致密化温度高，传统固相法制备的粉体颗粒尺寸较大，成分分布不均匀，在1 600 ℃烧结时也仅获得95%的烧结密度[5]。为此，研究人员做了大量工作以提高粉体的性能，先后采用了共沉淀法[6-7]、溶胶-凝胶法[8]和燃烧合成法[9-10] 等制备掺杂CeO2基粉体。溶胶-凝胶法虽具有制备产物纯度高、成分容易控制等优点，却耗时过长[11]。共淀法由于反应过程中难以控制的沉淀剂浓度不均匀现象，使得到的粉体形貌和颗粒尺寸不很均匀，严重地影响粉体的烧结性能[6]。
本文作者采用均相沉淀法利用尿素的水解作用均匀释放出沉淀剂，避免了共沉淀法存在的沉淀剂浓度不均匀、反应速率不可控制等缺点，可有效地控制沉淀颗粒的大小和形貌。然而，由于沉淀过程中生成Ce(OH)3和Sm(OH)3的粒子及溶解度均很小，如操作条件控制不当，极易形成胶溶区，致使过滤操作困难，故该法虽已用于单一金属氧化物的合成[12]，但用于掺杂金属氧化物的制备研究却鲜见报道。本文作者通过优化制粉工艺条件成功制备出粒径可控、分散性良好的纳米Sm3+掺杂CeO2基固溶体，该粉体具有良好的烧结性能，从而探索出一条低温制备高性能CeO2基SOFCS电解质材料的新途径。
1 实验
1.1 材料制备
采用均相沉淀法合成掺杂氧化铈前驱体时，按目标产物Ce0.8Sm0.2O1.9的化学组成计量比称取Ce(NO3)3·6H2O和Sm2O3，用稀硝酸溶解Sm2O3并与Ce(NO3)3?6H2O混合溶于适量去离子水中，配制成Ce3+与Sm3+摩尔比为4?1的混合金属离子溶液，将上述溶液放入80~85 ℃的恒温水浴中，在搅拌下用氨水调节溶液pH值在6.7~7.0之间，此时加入计量的CO(NH2)2溶液，持续搅拌4 h后趁热将沉淀物溶液用0.22 μm的微孔滤膜减压抽滤，滤饼分别用去离子水和无水乙醇充分洗涤后置于80 ℃真空干燥箱内干燥数小时，取出后研磨得到前驱体，将前驱体分别在300、500、700和900 ℃的温度下焙烧4h，得到Ce0.8Sm0.2O1.9固溶体(SDC)。最后将焙烧后的粉体填充到不锈钢模具中，在200 MPa下压制成直径为13 mm、厚度为1 mm的圆片状素坯，在1 400 ℃等温烧结2 h，制成陶瓷烧结体。
1.2 性能表征
采用Panalytical B.V X’Pert Pro MPD PW 3040/60 X射线衍射仪(Cu Kα1，λ=0.154 056 nm)分析粉体的物相结构和纯度，管电压40 kV，管电流40 A。利用Scherrer公式dXRD=Kλ/(βcosθ)计算粉体颗粒的平均晶粒度。采用NETZSCH STA 449C综合热分析仪在空气气氛下对前驱体进行TG-DTA分析，测试温度范围为30~800 ℃，升温速率为10 ℃/min，得到前驱体的热分解行为与样品质量随温度的变化规律，并与采用化学分析法测定前驱体的烧失率相对比。采用Builder SSA-4300空隙比表面分析仪测定粉体的BET比表面积SBET，并计算其平均等效直径dBET，实验所用吸附气体为N2。采用JEOL JSM-7001F场发射扫描电子显微镜观察粉体的形态和陶瓷烧结体的显微结构。采用Archimedes法测定烧结体的密度，并计算其相对密度。
2 结果与分析
2.1 前驱体的热稳定性及物相结构分析

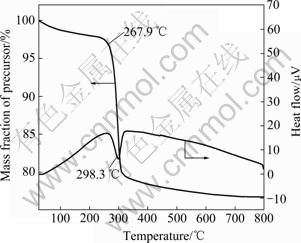

图1所示为前驱体的热重与差热分析(TG-DTA)曲线。由图1可以看出，质量损失主要发生在700 ℃以下。在室温至100 ℃之间，对应于TG曲线上出现1.3%的质量损失，这主要由前驱体中少量物理吸附水的脱附引起；在298.3 ℃附近，DTA曲线有一强烈的放热峰，同时伴随着TG曲线在200~400 ℃之间迅速下降，期间有一个连续约20.9%的质量损失，说明前驱体氢氧化物在这一温度下分解，无定形相开始向萤石相的CeO2转变；当焙烧温度达到500 ℃以后，质量损失仅1%，这期间伴随着CeO2晶体结构的不断完善。随着温度继续升高，TG曲线上产物的质量趋于恒定，表明样品基本分解完全。在整个加热过程中，样品总烧失率为23.2%，这可以从前驱体采用化学分析法测定的烧失率得到佐证(见表1)。
图1 前驱体的TG-DTA曲线
Fig.1 TG-DTA curves of precursor
为进一步确定样品的焙烧温度，将干燥后的前驱体在不同温度下进行热处理，然后进行X射线衍射分析，其结果如图2所示。由图2可以观察到焙烧温度对前驱体结晶转化的影响。经过300 ℃焙烧的前驱体虽已出现对应于CeO2萤石相结构的特征峰，但XRD谱峰宽而弱，高角度晶面衍射峰不清晰，未形成晶化完全的CeO2，这与图1中DTA曲线上298.3 ℃左右出现的前驱体的分解峰相吻合。且随着热处理温度的提高，X射线的特征峰越来越明显，强度增大，基线清晰，各个晶面均产生衍射峰，表明样品分解越来越完全，晶态化程度也越来越高，到700 ℃时，产物已形成单一完整的立方萤石相结构。对照标准谱图JCPDS(65-2975)，谱线中无其它杂质相存在，说明Sm2O3已完全固溶到CeO2晶格中，掺杂过程只是Sm3+替代了CeO2晶格中Ce4+的位置，产物最终形成了CeO2基置换式固溶体。
图2 不同温度焙烧的SDC粉体的XRD谱
Fig.2 XRD patterns of SDC powders after being calcined at different temperatures: (a) 300 ℃; (b) 500 ℃; (c) 700 ℃; (d) 900 ℃
利用Scherrer公式和Bragg方程计算得出的平均晶粒度dXRD和晶胞参数a见表1。由表1可以看到，SDC粉体的晶胞参数与纯CeO2(a=0.541 1 nm)的相比略有增大，这是由于掺杂离子Sm3+的半径(rSm3+=0.108 nm)大于主体离子Ce4+的半径(rCe4+=0.097 nm), Sm3+掺杂进入CeO2晶格中必将引起晶格畸变，使晶胞参数a增大。Sm3+均匀进入CeO2晶格中形成SDC固溶体的理论密度可通过ρth=[4/(NAa3)][(1-x)MCe+xMSm+ (2-0.5x)MO] 进行计算，式中a是室温下固溶体的晶胞参数，NA是Avogadro常数，M是元素的相对原子质量。对于Ce0.8Sm0.2O1.9固溶体，x=0.2，计算得出的理论密度ρth为7.16 g/cm3。

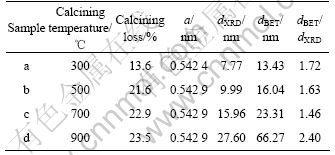

表1 焙烧温度对SDC粉体性能的影响
Table 1 Effect of different calcined temperature on characteristics of SDC powders
2.2 粉体的形貌及粒度分析
图3所示是700 ℃焙烧SDC粉体的SEM像，可以看到粉体颗粒基本呈类球形。颗粒大小平均在50 nm左右，比通过Scherrer公式计算得到的平均晶粒度dXRD要大(见表1)，表明粉体是以团聚体的形式存在。由于干燥前前驱体使用乙醇进行了彻底的脱水，减少颗粒间由于羟基架桥作用而形成的硬团聚；同时，由于乙醇具有较低的表面张力，也将减小脱水过程中产生的毛细管力，使颗粒之间的结合强度降低，可以判断上述团聚应以软团聚为主，而软团聚在成型过程中以较低压力即可消除，或采用超声分散方式也可部分地破坏此类团聚[13]，因而粉末易于重新分散，对粉末的烧结性能和材料的显微组织不会造成大的不利影响，也不会影响到粉体的烧结活性[14]。
图3 在700 ℃焙烧4 h后SDC粉体的SEM像
Fig.3 SEM image of SDC powders after being calcined at 700 ℃ for 4 h
采用BET法测定不同焙烧温度SDC粉体的比表面积SBET，根据球形颗粒比表面积与其等效直径的关系式dBET=6 000/(ρthSBET)，得出粉体颗粒的平均等效直径dBET，并计算dBET/dXRD的比值(见表1)。粉体的平均晶粒度dXRD和比表面积SBET与焙烧温度的关系见 图4。
图4 焙烧温度对SDC粉体晶粒度及比表面积的影响
Fig.4 Effect of calcined temperature on average grain sizes and specific surface area of SDC powders
由图4可见，随焙烧温度的提高，SDC粉体的晶粒度不断长大，比表面积逐渐减小。如果把dBET/dXRD的数值看作反映初始粉体团聚程度的一个参数[15]，700 ℃焙烧粉体的dBET/dXRD为1.46(见表1)，表明粉体团聚程度较轻，分散性良好。虽然前驱体在较低温度下焙烧有利于降低掺杂粉体的晶粒度及烧结温度[16]，但低温焙烧的SDC粉体晶化并不完全，考虑到焙烧温度由700 ℃上升到900 ℃时，粉体的烧失率变化较小，晶粒度增长较快，团聚程度严重，900 ℃焙烧粉体的dBET/dXRD为2.40。综合TG-DTA曲线和XRD分析等，可以得出结论，前驱体的最佳焙烧温度为700 ℃。
2.3 粉体的烧结性能
将700 ℃焙烧的SDC粉体干压成型，在1 400 ℃的温度下等温烧结2 h制成陶瓷烧结体。图5所示为SDC陶瓷烧结体的FESEM像。由图5可见，SDC样品经烧结后晶界已经清晰可见，表面很致密，晶粒大小不一，平均晶粒尺寸在0.6 μm左右。采用Archimedes法测定烧结体的密度，并根据粉体的理论密度ρth求出SDC陶瓷烧结体的相对密度为95%。可见，采用均相沉淀法制备的SDC电解质粉体具有较高的烧结活性，能够在1 400 ℃的温度下烧结致密。该温度比传统固相法制备CeO2基粉体的烧结温度下降了200 ℃[5]。这得益于尿素均相沉淀法制备的粉体具有粒径小、粒度分布范围窄以及分散性较好等特点。同时，球形颗粒的粉体有利于电解质片的成型和烧结活性的提高，从而使SDC粉体具有较高的烧结密度，能够满足SOFCS固体电解质的要求。
图5 经1 400 ℃烧结2 h后SDC粉体的FESEM像
Fig.5 FESEM image of SDC powders after being calcined at 1 400 ℃ for 2 h
3 结论
1) 采用均相沉淀法通过控制金属离子和尿素的浓度合成了Ce0.8Sm0.2O1.9前驱体粉末，其热分解温度在298 ℃左右，该前驱体在700 ℃焙烧4 h得到结晶性能完善、纯度高、粒度分布均匀、粒径为15 nm左右的球形单相立方萤石型CeO2基固溶体。
2) 前驱体焙烧温度越高，粉体结晶性能越趋完善，晶粒粒径越大，比表面积越小。研究表明，前驱体的最佳焙烧温度为700 ℃，这时粉体团聚程度较小，分散性能较好。
3) 均相沉淀法是一种制备高活性SDC粉体的有效途径。制备的粉体颗粒均匀细小、烧结活性高，经过700 ℃焙烧的粉体在1 400 ℃烧结即可获得95％以上的相对密度。比传统固相法制备粉体的烧结温度下降了200 ℃。
REFERENCES
[1] CHINARRO E, JURADO J R, COLOMER M T. Synthesis of ceria-based electrolyte nanometric powders by urea-combustion technique[J]. Journal of the European Ceramic Society, 2007, 27: 3619-3623.
[2] GUAN X F, ZHOU H P, LIU Z H, WANG Y N, ZHANG J. High performance Gd3+ and Y3+ co-doped electrolytes for intermediate temperature solid oxide fuel cells[J]. Materials Research Bulletin, 2008, 43: 1046-1054.
[3] XIN X S, LU Z, DING Z H, HUANG X Q, LIU Z G, SHA X Q, ZHANG Y H, SU W H. Synthesis and characteristics of nanocrystalline YSZ by homogeneous precipitation and its electrical properties[J]. Journal of Alloys and Compounds, 2006, 425: 69-75.
[4] PUROHIT R D, SAHA S, TYAGI A K. Powder characteristics and sinterability of ceria powders prepared through different routes[J]. Ceramics International, 2006, 32: 143-146.
[5] GODICKEMEIER M, GAUCKLER L J. Engineer of solid oxide fuel cells with ceria-based electrolytes[J]. J Electrochem Soc, 1998, 145(2): 414-420.
[6] LI H B, XIA C R, ZHU M H, ZHOU Z X, WEI X L, MENG G Y. Increasing the sinterability of tape cast oxalate-derived doped ceria powder by ball milling[J]. Ceramics International, 2007, 33: 201-205.
[7] ZAJAC W, MOLENDA J. Electrical conductivity of doubly doped ceria[J]. Solid State Ionics, 2008, 179: 154-158.
[8] WANG F Y, CHEN S Y, CHENG S F. Gd3+ and Sm3+ co-doped ceria based electrolytes for intermediate temperature solid oxide fuel cell[J]. Electrochemistry Communications, 2004, 6: 743-746.
[9] MAHATA T, DAS G, MISHRA R K, SHARMA B P. Combustion synthesis of gadolinia doped ceria powder[J]. Journal of Alloys and Compounds, 2005, 391: 129-135.
[10] 徐红梅, 严红革, 陈振华. Ce0.8Y0.2O1.9固体电解质的低温燃烧合成及性能[J]. 中国有色金属学报, 2006, 16(5): 909-913.
XU Hong-mei, YAN Hong-ge, CHEN Zhen-hua. Low- temperature synthesis and properties of Ce0.8Y0.2O1.9 solid electrolyte[J]. The Chinese Journal of Nonferrous Metals, 2006, 16(5): 909-913.
[11] KIM S G, YOON S P, NAM S W, HYUN S H, HONG S A. Fabrication and characterization of a YSZ/YDC composite electrolyte by a sol-gel coating method[J]. Journal of Powder Sources, 2002, 110: 222-228.
[12] 肖 劲, 万 烨, 周 峰, 秦 琪, 陈燕彬. 尿素均匀沉淀法制备超细α-Al2O3粉体[J]. 中国有色金属学报, 2007, 17(5): 783-788.
XIAO Jin, WAN Ye, ZHOU Feng, QIN Qi, CHEN Yan-bin. Preparation of ultrafine α-Al2O3 powder by homogeneous precipitation[J]. The Chinese Journal of Nonferrous Metals, 2007, 17(5): 783-788.
[13] ZHU Q S, FAN B A. Low temperature sintering of 8YSZ electrolyte film for intermediate temperature solid oxide fuel cells[J]. Solid State Ionics, 2005, 176: 889-894.
[14] 李继光, 孙旭东, 茹红强, 郝士明. 湿化学法合成单分散陶瓷超微粉体的基本原理[J]. 功能材料, 1997, 28(4): 333-336.
LI Ji-guang, SUN Xu-dong, RU Hong-qiang, HAO Shi-ming. Wet chemical principles of monodisperse ultrafine ceramic powders[J]. Journal of Functional Materials, 1997, 28(4): 333-336.
[15] BANERJEE S, DEVI P S. Understanding the effect of calcium on the properties of ceria prepared by a mixed fuel process[J]. Solid State Ionics, 2008, 179: 661-669.
[16] 霍 地, 孙旭东, 修稚萌, 李晓东. 制备工艺对超细氧化钇粉体形态与烧结性的影响[J]. 中国稀土学报, 2007, 25(5): 566-572.
HUO Di, SUN Xu-dong, XIU Zhi-meng, LI Xiao-dong. Influence of processing conditions on morphologies and sinterability of ultrafine Y2O3 powders[J]. Journal of the Chinese Rare Earth Society, 2007, 25(5): 566-572.
(编辑 龙怀中)
基金项目：国家自然科学基金资助项目(50672014)
收稿日期：2010-02-23；修订日期：2010-06-01
通信作者：燕 萍，副教授，博士研究生；电话：024-89383297；E-mail: yanping.0311@yahoo.com.cn
