形变热处理对AZ80镁合金组织及性能的影响

来源期刊:中国有色金属学报2006年第6期

论文作者:路林林 杨平 王发奇 钟伟珍

文章页码:1034 - 1039

关键词:AZ80镁合金; 变形; 时效处理; 织构; 力学性能

Key words:AZ80 magnesium alloy; deformation; aging treatment; texture; mechanical properties

摘    要:降低挤压温度是细化镁合金晶粒和提高强度的有效手段, 但对靠析出强化的AZ80镁合金来说, 降低挤压温度会造成挤压时的析出, 从而影响最终时效的效果。 分析了在工业生产用挤压机上380 ℃和330 ℃挤压出的AZ80镁合金挤压和时效的组织和性能。 结果表明: 330 ℃挤压可获得6 μm的均匀等轴晶粒组织, 但冷却后的样品中明显存在析出物, 后续时效过程较快, 但最高强度不如高温挤压样品的最高强度; 在380 ℃下挤压并时效后, 其最高抗拉强度可达400 MPa, 延伸率可达8%。 X射线衍射织构测定表明, {0002}∥挤压轴的织构对性能的提高也起一定的作用。

Abstract: Reducing extrusion temperature is the effect way to refine the grain and enhance mechanical properties of magnesium alloys. However, it may also stimulate the precipitation of second phase during extrusion of AZ80 alloy, and therefore reduce the hardening effect. The microstructures and mechanical properties of these two types of AZ80 magnesium alloys extruded at 380 ℃ and 330 ℃, respectively, on a commercial extruding machine were analyzed. The results indicate that the microstructure with grain size of 6 μm is obtained at the extrusion temperature of 330 ℃. However, the second phase is precipitated along the grain boundaries during deformation which influence subsequent microstructure evolution and properties. Ultimate tensile strength over 400 MPa with an elongation of 8% is achieved after aging treatment of the 380 ℃ extruded samples. The strong extrusion texture of {0002} is determined and regarded to be responsible mainly for the high properties compared with the grain refinement and precipitation.



详情信息展示

文章编号: 1004-0609(2006)06-1034-06

形变热处理对AZ80镁合金组织及性能的影响

路林林1, 杨 平1, 王发奇2, 钟伟珍2

(1. 北京科技大学 材料学院, 北京 100083; 2. 北京广灵镁业公司, 北京 100071)

摘 要: 降低挤压温度是细化镁合金晶粒和提高强度的有效手段, 但对靠析出强化的AZ80镁合金来说, 降低挤压温度会造成挤压时的析出, 从而影响最终时效的效果。 分析了在工业生产用挤压机上380℃和330℃挤压出的AZ80镁合金挤压和时效的组织和性能。 结果表明: 330℃挤压可获得6μm的均匀等轴晶粒组织, 但冷却后的样品中明显存在析出物, 后续时效过程较快, 但最高强度不如高温挤压样品的最高强度; 在380℃下挤压并时效后, 其最高抗拉强度可达400MPa, 延伸率可达8%。 X射线衍射织构测定表明, {0002}∥挤压轴的织构对性能的提高也起一定的作用。

关键词: AZ80镁合金; 变形; 时效处理; 织构; 力学性能 中图分类号: TG146.2

文献标识码: A

Effects of thermomechanical treatments on microstructure and mechanical properties of AZ80 magnesium alloy

LU Lin-lin1, YANG Ping1, WANG Fa-qi2, ZHONG Wei-zhen2

(1. School of Materials Science and Engneering, University of Science and

Technology Beijing, Beijing 100083, China;

2. Guangling Magnesium Science and Technology Co. Ltd., Beijing 100071, China)

Abstract: Reducing extrusion temperature is the effect way to refine the grain and enhance mechanical properties of magnesium alloys. However, it may also stimulate the precipitation of second phase during extrusion of AZ80 alloy, and therefore reduce the hardening effect. The microstructures and mechanical properties of these two types of AZ80 magnesium alloys extruded at 380℃ and 330℃, respectively, on a commercial extruding machine were analyzed. The results indicate that the microstructure with grain size of 6μm is obtained at the extrusion temperature of 330℃. However, the second phase is precipitated along the grain boundaries during deformation which influence subsequent microstructure evolution and properties. Ultimate tensile strength over 400MPa with an elongation of 8% is achieved after aging treatment of the 380℃-extruded samples. The strong extrusion texture of {0002} is determined and regarded to be responsible mainly for the high properties compared with the grain refinement and precipitation.

Key words: AZ80 magnesium alloy; deformation; aging treatment; texture; mechanical properties



镁合金以其良好的铸造性能、 切削加工性能及抗冲击性能等优点日益得到人们的普遍关注, 尤其在汽车和飞机制造等一些工业领域因其低的比重和易回收特点而逐渐被大批量地应用[1, 2]。 AZ80镁合金是传统Mg-Al-Zn系变形镁合金中强度最高的合金, 其抗拉强度可达380MPa[3]。 我国对镁合金的研究主要集中在一些新型稀土类合金体系的开发[4-7], 对AZ80合金的研究较少。 尽管AZ80镁合金中的Al含量占8%, 且具有明显的时效析出效应, 但直接析出平衡相Mg17Al12(缺乏亚稳相)和大规模的不连续析出(胞状析出)使得该合金并未进行最佳时效强化[8, 9]。 可能改善的方法有两种, 一是加入第三组元产生以亚稳共格方式存在的析出物; 二是改变热机械处理工艺, 在细化晶粒、 尽量减小胞状析出的规模的基础上, 利用织构强化。 第一种方法是最理想的, 但目前尚未找到理想的第三组元。 本文作者采用第二种方法, 尝试降低挤压温度细化晶粒、 提高织构强度、 促进第二相均匀析出从而进一步改善合金性能的可能性, 为工业生产提供原始数据。 由于镁合金强烈的性能各向异性, 挤压棒较高的力学性能几乎无一例外地包含织构的贡献。 如Hilpert等[10]报道, AZ80挤压板(尚未时效)的纵、 横向抗拉强度分别为340和200MPa, 延伸率分别为12%和3%; 挤压棒轴向和径向的抗拉强度分别为350和265MPa, 延伸率分别为9%和7%; 而铸态AZ81合金(无强织构)经T4处理后的抗拉强度只有275MPa, 延伸率为15%[3]; 等通道侧向挤压虽可将晶粒细化至8μm以下, 但造成的软取向使强度反而下降[11], 可见织构对性能的影响很大。

1 实验

实验所用材料为AZ80变形镁合金, 名义成分为8%Al, 0.5%Zn, 0.2%Mn(质量分数), 余量为Mg。 试样经630T生产用挤压机上挤压成d22mm的棒材, 挤压面之比为17∶1(因生产中模具的限制, 未能进一步增大挤压比)。 为消除铸态试样中枝晶偏析及非平衡析出相的影响, 坯料预先经过固溶热处理(440℃, 12h), 挤压后浇水冷却, 再在170℃下进行等温时效处理, 最长时效时间为36h。

拉伸试样按国标GB/T 228—2002规定进行截取。 拉伸实验在MTS-810力学性能实验机上进行, 应变速率为6×10-4 s-1。 硬度实验在HBRVU-187.5型光学硬度计上进行, 每个试样上测3个点取平均值。 金相试样用AC-Ⅱ抛光液进行电解抛光, 然后用苦味酸+冰醋酸溶液侵蚀, 在Leica-MEF4M型光学显微镜上观察金相组织。 用LEO-1450型扫描电镜(SEM)观察断口形貌, 用D-5000衍射仪测量宏观织构。

2 结果与讨论

2.1 铸态及挤压变形后的组织

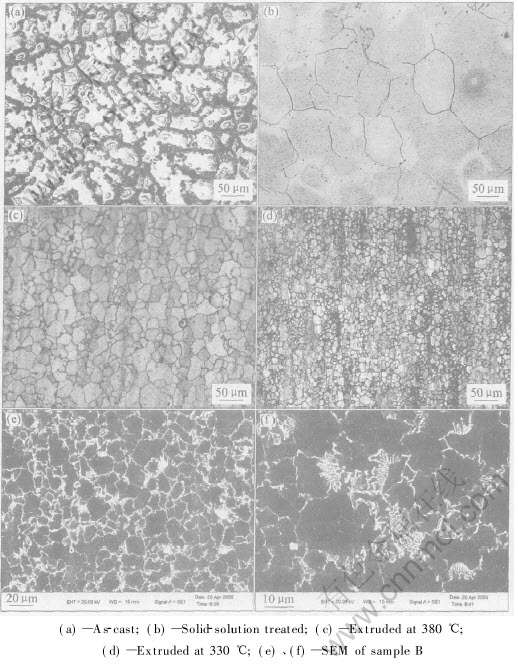

图1(a)和(b)所示为AZ80合金的原始铸态组 织及440℃固溶处理后的显微组织。 由图1(a)可看出, 铸态组织由α-Mg基体和离异共晶生成沿晶界分布的网状β-Mg17Al12相组成, 具有Mg-Al系合金典型的铸造组织特征, 多视场统计表征组织尺寸为二次枝晶臂, 间距为25μm。 经440℃固溶12h后, β相重新溶入基体, 获得均匀的单相组织(图1(b))。 图1(c)和(d)所示为AZ80合金经380℃和330℃挤压后的金相组织(观察面平行于挤压轴方向。 为方便起见, 将380℃挤压试样称为试样A, 330℃挤压试样称为试样B)。 挤压时的应力状态为三向压缩, 应变状态为两向缩短一向伸长。 两温度下的挤压过程均发生了动态再结晶, 形成等轴晶粒。 利用截线法测量, 试样A、 B的平均晶粒尺寸分别为15和6μm。 380℃挤压变形获得均匀的单相再结晶组织, 沿晶界没有发现明显的第二相析出; 但在330℃挤压时, 沿晶界位置有少量的第二相析出, 第二相的析出可钉扎晶界, 稳定晶粒, 阻碍晶粒长大, 从而起到细化晶粒的作用; 但第二相的过早析出, 消耗了可能以连续方式析出的第二相的量, 这不利于析出强化。 样品B的高倍组织(图1(e)和(f))表明, 多数析出物是沿晶界断续分布的, 少数是成团胞状析出, 推测它们是挤压后期及挤压完成后浇水前形成的, 否则, 早期形成的胞状脱溶物和断续析出物应破碎及成串分布。

图2所示为AZ80合金经挤压变形后的{0002}极图。 由图2可看出, 挤压变形后形成了{0002}∥挤压方向(RD)的织构。 研究表明[12-14], 室温时沿挤压方向的拉伸屈服强度明显优于横向强度。 织构分析表明, 变形后样品中大部分晶粒的基面平行于挤压方向, 拉伸时各晶粒的基面滑移系孪生的Schmid因子几乎为零, 而柱面滑移的临界分切应力较高, 因此样品的强度较高, 也说明挤压样品高性能的一部分是织构效应。 在实际工程应用中需应利用这种强织构方向的力学性能。

2.2 时效后组织

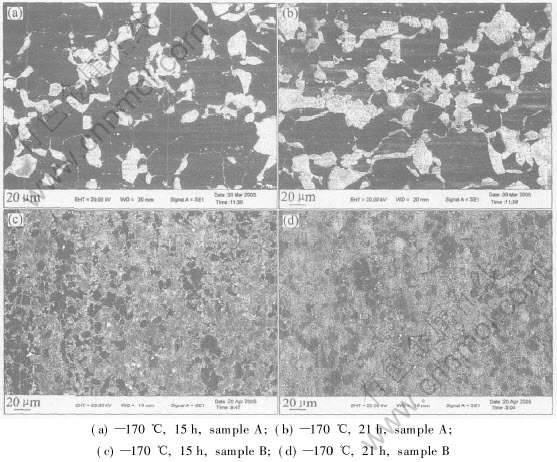

图3所示为挤压态合金在170℃经不同时间等温时效后的组织形貌。 由图3中可看出, 随着时效时间的延长, 白色Mg17Al12第二相析出物区域逐渐扩展。 在高倍下对其显微组织进行观察可以发现, 显微组织主要呈现两种不同形态, 其中暗黑色流线区域由短棒状的二次相组成(图4(a)), 白色区域则为类似珠光体的片层状组织和沿晶界少量的球状颗粒(图4(b))。 前者多集中在晶粒内部, 为典型的连续性弥散析出; 后者为典型的不连续析出(即胞状析出)。
