文章编号：1004-0609(2017)-02-0406-08

梯级碱溶分步提取废弃电路板中有价金属

郭学益，江晓健，刘静欣，刘  旸，刘子康

(中南大学 冶金与环境学院，长沙 410083)

摘  要：根据带元器件废弃电路板多金属料成分特点，采用梯级碱溶处理工艺，实现多金属料中有价金属选择性分离。该工艺由低碱浸出和高碱氧化浸出两级组成。第一段主要实现Al的选择性分离，最佳工艺条件：NaOH溶液浓度1.25 mol/L，与多金属料液固比为10:1，浸出温度30 ℃，浸出时间30 min；第二段主要实现Zn、Pb、Sn与Cu的选择性分离，最佳工艺条件：初始NaOH溶液浓度5mol/L，体系溶液(80%的碱溶液+20%的H₂O₂溶液)与低碱浸出渣液固比10:1，H₂O₂溶液滴加速度0.4 mL/min，浸出温度50 ℃，浸出时间60 min。在此优化工艺条件下，金属的浸出率依次为Al 91.25%，Zn 83.65%，Pb 79.26%，Sn 98.24%；此外，98%以上的Cu和100%的贵金属在高碱浸出渣中富集。

关键词：废弃电路板；梯级碱溶；两性金属；浸出率

中图分类号：TF111　　           文献标志码：A

随着电子产品科技进步日新月异，电子产品生命周期逐渐变短，电子废弃物数量进入一个快速增长阶段，电路板作为其核心部件，产生量也在不断增加^[1-2]。电路板主要由玻璃纤维、环氧树脂及多种金属构成，金属成分约占电路板质量分数的40%，其中金属含量最多的是铜，此外还含有大量的铝、铅、锡、锌等常见金属和一定量贵金属，这些金属品位较高，具有较高的经济回收价值。

机械处理一般作为电路板的预处理工序，先将电路板破碎至一定粒径后，再根据不同材料的物理性质差异，如密度、磁性、导电性、色泽等，采用重选、磁选、涡流分选、色选等分选技术将非金属有机组分、铁镍磁性组分及多金属料分离^[3-6]。火法处理具有处理规模大，原料适应性广等优点^[7-10]，但熔炼处理需要有相应的装备系统。近年来，湿法处理成为研究的热点^[11-13]，但大部分集中于对铜及贵金属的回收，对电路板中的其他金属研究较少。生物湿法冶金技术回收电路板具有环境友好特点，但其对环境要求苛刻，金属浸出率低^[14-16]。

本文作者根据废弃电路板多金属料成分含量特点，探索了一种梯级碱溶处理废弃电路板多金属料的新方法，详细探索各段工艺中不同工艺参数对金属浸出率的影响，得到较为适宜的工艺条件，为新方法的实际应用提供依据。

1  实验

1.1  实验原料和设备

本实验中所用原料为惠州某公司提供的CRT电视带元器件电路板经破碎、粗选、磁选处理后的多金属料，多金属料经过球磨机磨碎混匀后，粒径在74 μm左右，成分如表1所列。多金属料中Cu含量最高，其值为30.46%，两性金属中Al、Pb、Sn的含量较高，金属Al含量达25.08%。

实验所用氢氧化钠、30%过氧化氢均为分析纯，西陇化工股份有限公司生产。

表1  废弃电路板多金属料化学组成

Table 1  Chemical composition of crushed metal enrichment (CME) (mass fraction, %; *, g/t )

主要设备为上海沪西分析仪器厂有限公司生产的HL-2B型恒流泵和金坛市大地自动化仪器厂生产的JHH-S26型双列六孔磁力搅拌水浴锅。

1.2  实验原理

在碱溶液中，当pH大于14时，两性金属Al、Zn、Pb、Sn在溶液主要以AlO₂^-、ZnO₂^2-、HPbO₂^-、Sn(OH)₆^2-形式存在^[17-18]，通过碱溶过程实现两性金属与Cu的分离；而两性金属中Al易与碱发生反应，Zn、Pb、Sn在无氧化剂，低浓度碱溶液中较难浸出，通过低碱浸出，实现Al与Zn、Pb、Sn的分离，同时避免了高浓度碱液中，Al与碱发生剧烈反应。实验流程如图1所示，梯级碱溶工艺由低碱浸出和高碱氧化浸出两级组成，高碱氧化浸出过程中，Cu有少量参与反应，以CuO₂^2-进入溶液中^[19]，反应式如(1)~(5)所示。

Al+NaOH+H₂O=NaAlO₂+3/2H₂               (1)

Zn+ 2NaOH+H₂O₂=Na₂ZnO₂+2H₂O            (2)

Pb+ NaOH+H₂O₂=NaHPbO₂+H₂O             (3)

Sn+ 2NaOH+2H₂O₂=Na₂Sn(OH)₆             (4)

Cu+ 2NaOH+H₂O₂=Na₂CuO₂+2H₂O            (5)

1.3  实验操作与分析方法

低碱浸出：取10 g多金属料，缓慢加入一定浓度的低碱溶液中，在恒温条件下搅拌浸出，反应一段时间后过滤，取滤液进行检测。

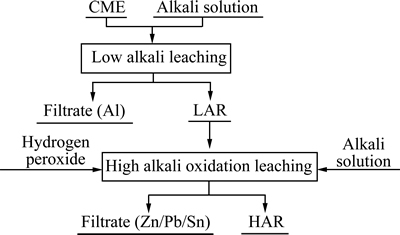

图1  实验流程图

Fig. 1  Schematic diagram of experimental flow sheet

高碱氧化浸出：取10 g低碱浸出渣，用一定浓度的高碱溶液对其浸出，恒流泵控制双氧水的滴加速度，恒温条件下搅拌一定时间，反应一段时间后过滤，取滤液进行检测。

两种滤液的检测原理相同，即通过测定溶液中金属离子浓度判断金属的浸出率(R)，计算公式见式(6)。

                              (6)

式中：R为金属的浸出率，%；c为金属离子浓度，g/L；V为溶液体积，L；m为多金属料或低碱浸出渣质量，g；w为该金属在试样中所占质量分数，%。

滤液采用电感耦合等离子体-原子发射光谱仪(Optimal 5300DV，Perkin-Elmer Instruments)检测Al、Zn、Pb、Sn、Cu浓度。

2  结果与分析

2.1  低碱浸出过程行为

2.1.1  浸出温度对金属浸出率的影响

在NaOH溶液浓度2 mol/L，碱溶液与多金属料液固比为10:1，浸出时间120 min条件下，考察浸出温度对金属浸出率的影响，实验结果如图2所示。

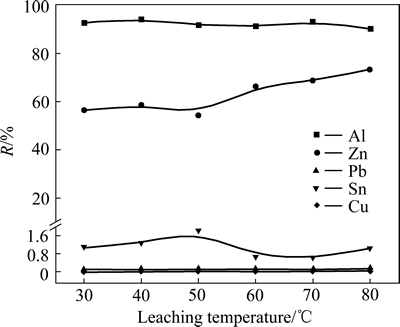

图2  浸出温度对金属浸出率的影响

Fig. 2  Effect of leaching temperature on leaching efficiency of metals

由图2可知，随着浸出温度升高，Al的浸出率变化不大，浸出率均在90%以上；在低温条件下，Zn的浸出率变化不大，当浸出温度超过50 ℃时，随着浸出温度升高，Zn的浸出率呈现上升的趋势。Pb、Sn、Cu浸出率较低，基本不参与反应。Al能直接跟NaOH溶液发生反应，高温条件下，反应较剧烈，过程主要受OH^-的传质影响，温度对其影响不占主导地位。Sn在碱溶过程中，氢超电压大，反应进行缓慢，需添加氧化剂促进反应进行^[20]。为了使金属达到选择性分离，同时避免反应过程中溶液溢出，选取30 ℃作为低碱浸出的适宜温度。

2.1.2  浸出时间对金属浸出率的影响

在NaOH溶液浓度为2 mol/L，碱溶液与多金属料液固比为10:1，浸出温度为30 ℃条件下，考察浸出时间对金属浸出率的影响，实验结果如图3所示。

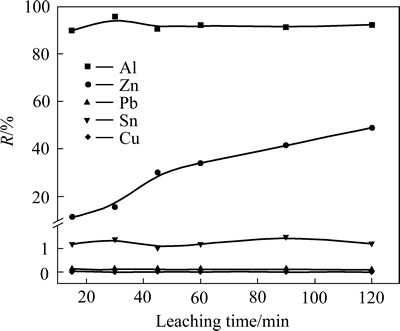

图3  浸出时间对金属浸出率的影响

Fig. 3  Effect of leaching time on leaching efficiency of metals

由图3可以看出，随着浸出时间增加，Al的浸出率变化基本保持不变，浸出率均在90%以上；在考察的时间范围内，Zn的浸出率随着时间延长而不断增加，当浸出时间较短时，Zn的浸出率较低，在浸出时间小于30 min时，其浸出率低于15%，Pb、Sn、Cu浸出率较低，基本不溶解。这说明可以在浸出时间较短的范围内，将Al从电路板中选择性分离出来，如图3所示，在反应时间为30 min时，绝大部分的Al被浸出，同时与其他金属达到了较好分离，所以选择30 min为适宜的浸出时间。

2.1.3  碱浓度对金属浸出率的影响

在碱溶液与多金属料液固比为10:1，浸出温度30 ℃，浸出时间30 min条件下，考察NaOH溶液浓度对金属浸出率的影响，实验结果如图4所示。

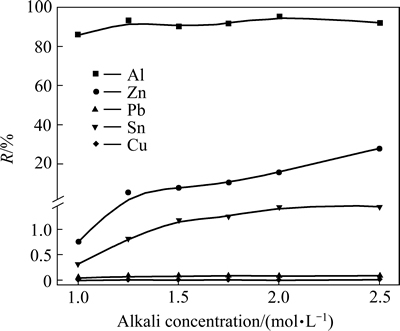

图4  碱浓度对金属浸出率的影响

Fig. 4  Effect of alkali concentration on leaching efficiency of metals

图4表明，在考察的碱浓度范围内，Al的浸出率略有增加，然后维持不变；Zn的浸出率随着碱浓度升高而逐渐增加，但NaOH浓度较低，碱浓度在1.0~1.5 mol/L时，Zn的浸出率较低；Pb、Sn、Cu浸出率很低，基本不参与反应。当碱浓度为1.25 mol/L时，Al得到最大程度的浸出，浸出率为93.02%，而Zn、Pb、Sn、Cu的浸出率依次为5.33%、0.07%、0.83%、0.005%，达到了Al与其他金属选择性分离的目的，选取碱浓度1.25 mol/L较为合适。

2.1.4  液固比对金属浸出率的影响

在NaOH溶液浓度为1.25 mol/L，浸出温度为30 ℃，浸出时间为30 min条件下，考察碱溶液与多金属料液固比对金属浸出率的影响，实验结果如图5所示。

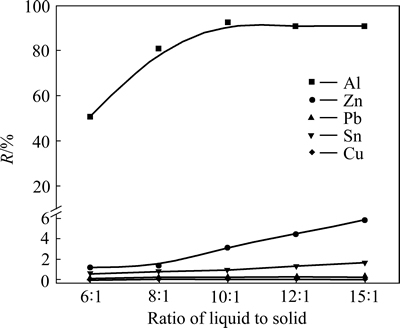

图5  液固比对金属浸出率的影响

Fig. 5  Effect of ratio of liquid to solid on leaching efficiency of metals

由图5可知，液固比对Al的浸出影响较为显著，当液固比从6:1增至10:1时，Al的浸出率从50.73%提高至91.25%，继续增大液固比，Al的浸出率保持不变；Zn的浸出率随着液固比的增加而增加，但增加的幅度较小，当液固比为15: 1时，Zn的浸出率仅有5.83%，Pb、Sn、Cu的浸出率基本不随液固比的改变而变化，溶液中离子含量较少。在液固比为10:1的条件下，其碱耗量与理论量接近，低碱浸出液成分简单，杂质含量少，选择液固比为10:1为较优用量。

2.2  高碱氧化浸出过程行为

在用氧化剂H₂O₂溶液进行氧化碱浸的试验中，所用试样是低碱浸出最佳工艺条件得到的低碱浸出渣，即NaOH溶液浓度为1.25 mol/L、碱溶液与多金属料液固比为10:1，浸出温度为30 ℃，浸出时间为30 min，低碱浸出渣中Zn、Pb、Sn、Cu含量分别为4.06%、21.4%、27.2%、40.8%；试验每次称取低碱浸出渣10 g，高碱氧化碱浸过程行为研究主要考察浸出过程各因素对金属浸出率的影响，包括浸出温度、碱浓度、H₂O₂体积分数、液固比、H₂O₂滴加速度。

2.2.1  浸出温度对氧化浸出过程影响

在初始NaOH溶液浓度为4 mol/L，体系溶液(75%的碱溶液+25%的H₂O₂溶液)与低碱浸出渣液固比为10:1，H₂O₂溶液滴加速度为0.4 mL/min，浸出时间为120 min条件下，考察浸出温度对氧化浸出过程金属浸出率的影响，实验结果如图6所示。

图6  浸出温度对金属浸出率的影响

Fig. 6  Effect of leaching temperature on leaching efficiency of metals

由图6可以看出，在温度低于50 ℃时，随着温度升高，Sn的浸出率逐渐增加，Pb的浸出率呈现快速增长趋势，之后浸出率波动不大，在拐点温度50 ℃时，Pb、Sn的浸出率分别为75.57%、100%；Zn的浸出率随温度变化影响不大，维持在77%左右，Cu有少量参与反应，生成CuO₂^2-[19]，但浸出率较低，最高浸出率只有2.61%。Pb在强碱溶液以HPbO₂^-形式存在，其溶解度随着温度的升高而升高^[21]，同时升高温度，不仅利于克服反应过程所遇到的能量势垒，也有利于传质过程，从而提高金属的浸出率。为了得到较好的浸出效果，同时减少能量消耗，选择50 ℃为合适的浸出温度。

2.2.2  碱浓度对氧化浸出过程影响

在体系溶液(75%的碱溶液+25%的H₂O₂溶液)与低碱浸出渣液固比为10:1，H₂O₂溶液滴加速度为0.4 mL/min，浸出温度为50 ℃，浸出时间为120 min条件下，考察初始NaOH溶液浓度对氧化浸出过程金属浸出率的影响，实验结果如图7所示。

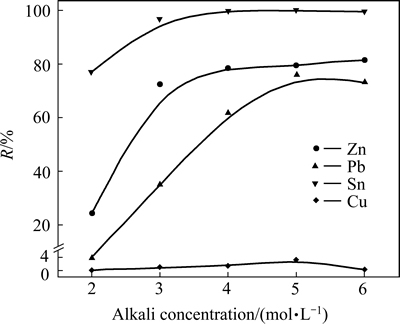

图7  碱浓度对金属浸出率的影响

Fig. 7  Effect of alkali concentration on leaching efficiency of metals

图7表明，随着初始碱浓度升高，金属浸出率均呈现增长的趋势，当碱浓度大于5 mol/L后，提高碱浓度对金属浸出率的变化影响不大，Zn、Pb、Sn浸出率维持在79.34%、76.09%、100%；Cu有少量参与反应。在碱溶液中，Zn、Pb以络合阴离子的形式溶解进入溶液中，其溶解度随着氢氧化钠浓度的增加而逐渐增加^[22-23]，同时OH^-浓度不断增加，增加了金属与活性氢氧根离子的有效接触面积，导致金属的浸出率逐渐增加。但碱浓度的增加，会使溶液黏度增加，减少传质速率，制约了浸出率进一步提升。综合考虑，选择碱浓度为5 mol/L为合适的用量。

2.2.3  H₂O₂体积分数对氧化浸出过程影响

在初始NaOH溶液浓度为5 mol/L，体系溶液与低碱浸出渣液固比为10:1，H₂O₂溶液滴加速度为0.4 mL/min，浸出温度为50 ℃，浸出时间为120 min条件下，考察H₂O₂体积分数对氧化浸出过程金属浸出率的影响，实验结果如图8所示。

从图8可以看出，当H₂O₂体积分数低于20%时，金属浸出率呈现增长趋势，之后Sn浸出率基本趋于不变，Zn、Pb呈现略微降低的趋势；当体积分数超过30%时，Pb的浸出率有明显的下降趋势，Cu有少量参与反应。当H₂O₂体积分数为20%时，各金属浸出率取得最高值，分别为Zn 86.72%、Pb 83.48%、Sn 100%、Cu 1.92%；在体系中，金属与碱及氧化剂之间的反应，可认为是H₂O₂在碱中分解，释放活性氧[O]，金属先被氧化生成金属氧化物，氧化物再与碱反应生成钠盐的过程。增加H₂O₂用量，会产生更多[O]参与金属反应过程，有助于金属在碱中溶解，提高金属浸出率，但当H₂O₂体积分数较大时，碱溶液体积分数较少，料浆密度增加，减少了传质速率，同时用恒流泵将H₂O₂不断加入过程中，会降低碱溶液浓度，导致金属浸出率降低。选择H₂O₂体积分数为20%较为合适。

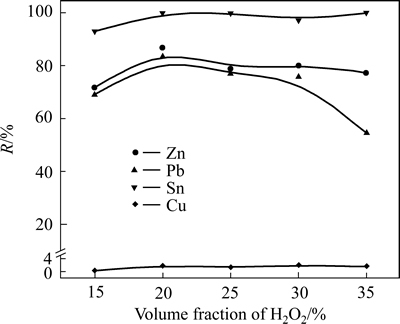

图8  H₂O₂体积分数对金属浸出率的影响

Fig. 8  Effect of volume fraction of H₂O₂ on leaching efficiency of metals

2.2.4  液固比对氧化浸出过程影响

在初始NaOH溶液浓度为5 mol/L，H₂O₂溶液滴加速度为0.4 mL/min，浸出温度为50 ℃，浸出时间为120 min条件下，考察体系溶液(80%的碱溶液+20%的H₂O₂溶液)与低碱浸出渣液固比对氧化浸出过程金属浸出率的影响，实验结果如图9所示。

从图9可以看出，随着液固比的增加，各金属的浸出率均逐渐增加，Pb的浸出率增长幅度较大，在液固比为6时，Zn、Pb、Sn、Cu浸出率分别为72.61%、49.95%、81.77%、0.02%，当液固比增大至10时，其值分别为81.10%、79.21%、94.32%、3.52%；继续增大液固比，Zn、Pb、Cu的浸出率基本保持不变，Sn的浸出率先略微增加，然后保持不变。随着液固比的增加，溶液中碱的量逐渐增加，同时双氧水产生的活性氧，在溶液中溶解的量也不断增加，且液固比的增加，降低了料浆密度，使金属粉末在溶液中更加分散，增大了与浸出剂的接触面积，促进各金属元素的浸出。但过高的液固比会增大生产成本投入，综合物料浸出率及反应能耗，选择液固比为10较为合适。

2.2.5  H₂O₂滴加速度对氧化浸出过程影响

在初始NaOH溶液浓度为5 mol/L，体系溶液(80%的碱溶液+20%的H₂O₂溶液)与低碱浸出渣液固比为10:1，浸出温度为50 ℃，浸出时间为120 min条件下，考察H₂O₂溶液滴加速度对氧化浸出过程金属浸出率的影响，实验结果如图10所示。

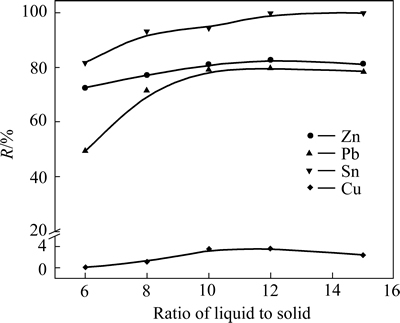

图9  液固比对金属浸出率的影响

Fig. 9  Effect of ratio of liquid to solid on leaching efficiency of metals

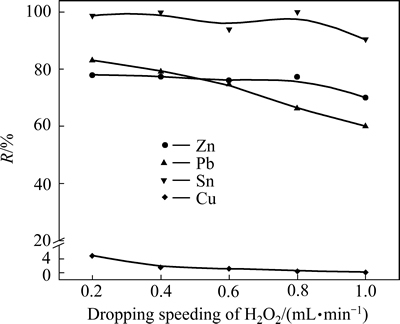

图10  H₂O₂滴加速度对金属浸出率的影响

Fig. 10  Effect of dropping speed of H₂O₂ on leaching efficiency of metals

图10表明，在考察的H₂O₂滴加速度范围内，Zn、Sn的浸出率变化不明显，当滴加速度大于0.8 mL/min时，浸出率略有下降；Pb、Cu的浸出率随H₂O₂滴加速度增快，浸出率不断降低。H₂O₂ 溶液在碱中分解速度较快，释放活性氧[O]，当滴加速度较快时，产生的活性氧远超过了其在溶液中的溶解量，大部分活性氧溢出体系外不参与反应，从而导致金属浸出率降低。但当滴加速度过慢时，反应时间也会延长，综合考虑，选择H₂O₂滴加速度为0.4 mL/min较为合适。

按0.4 mL/min此H₂O₂溶液滴加速度计算，双氧水加入时间为50 min，实验发现反应进行60 min后，金属浸出率不再发生变化，为了降低反应能耗，选择反应时间为60 min较为合适。

2.3  优化条件实验

选取以上各个实验得到的最适宜条件进行多次优化条件实验验证，即低碱浸出：NaOH溶液浓度为1.25 mol/L，碱溶液与多金属料液固比为10:1，浸出温度为30 ℃，浸出时间为30 min；高碱氧化浸出：初始NaOH溶液浓度为5 mol/L，体系溶液(80%的碱溶液+20%的H₂O₂溶液)与低碱浸出渣液固比为10:1，H₂O₂溶液滴加速度为0.4 mL/min，浸出温度为50 ℃，浸出时间为60 min。分别对两段碱浸液中金属离子进行检测，结果如表2所列。

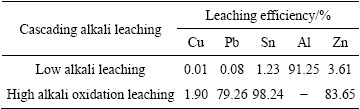

表2  优化条件实验金属分布

Table 2  Distribution efficiency of metals in confirmation experiment distribution

对低碱浸出渣和高碱浸出渣进行物相分析，结果如图11所示。

图11  多金属料与浸出渣XRD谱

Fig. 11  XRD pattern of CME and residues

图11表明，多金属料中金属以单质或合金状态存在，图中没有显示Zn衍射特征峰，可能是因为Zn的含量较低，其产生的衍射特征峰强度比较弱。低碱浸出渣中存在的物相有Cu、Pb、Zn，没有Al的物相，说明低碱浸出实现了Al的选择性分离；高碱浸出渣物相中只有Cu，说明高碱氧化浸出实现了Zn、Pb、Sn与Cu的选择性分离，绝大部分Cu和贵金属在高碱渣中富集。从优化条件实验金属分布和物相分析可以得出结论，梯级碱溶能实现金属的选择性分离。

低碱浸出液中成分简单，杂质含量少，主要为NaAlO₂，采用补碱循环浸出-析晶工艺，富集回收Al；高碱浸出液先采用Na₂S沉淀分离Pb、Zn，滤渣成分主要为PbS和ZnS的混合物，滤液采用蒸发结晶，Sn以Na₂SnO₃·3H₂O形式回收。Cu在渣中以单质形态存在，可通过氧化酸浸溶Cu，浸出液调pH后，可直接用于旋流电积制得阴极铜，不需净化除杂过程，贵金属在氧化酸浸渣中富集。

3  结论

1) 由低碱浸出和高碱氧化浸出两部分组成的梯级碱溶工艺，可将废弃电路板中两性金属在碱中溶解，生成可溶性钠盐与其他金属分离；低碱浸出过程能将Al选择性的分离出来，高碱氧化能将Zn、Pb、Sn与Cu进行选择性分离；同时两段浸出后液成分简单，所含杂质少，容易回收。

2) 低碱浸出最佳工艺条件：NaOH溶液浓度为1.25 mol/L，与多金属料液固比为10:1，浸出温度为30 ℃，浸出时间为30 min；高碱氧化最佳工艺条件：初始NaOH溶液浓度为5 mol/L，体系溶液(80%的碱溶液+20%的H₂O₂溶液)与低碱浸出渣液固比为10:1，H₂O₂溶液滴加速度为0.4 mL/min，浸出温度为50 ℃，浸出时间为60 min。两段浸出过程中，金属的浸出率较高，其值分别为Al 91.25%，Zn 77.34%，Pb 82.53%，Sn 100%；此外，98%以上的Cu和100%的贵金属在高碱渣中富集。

3) 针对两段浸出液，设计采用补碱循环浸出-析晶工艺回收低碱浸出液中的Al和Na₂S沉淀-蒸发结晶工艺回收高碱浸出液中Zn、Pb、Sn；针对高碱浸出渣，设计采用氧化酸浸-旋流电积工艺回收其中的Cu。
