文章编号：1004-0609(2012)05-1390-08

热镀锌层柠檬酸改进型铈盐转化膜的生长机理

孔  纲¹，吴  双¹，林德鑫²，王  霞²，黎汉昌²，卢锦堂¹

(1. 华南理工大学 材料科学与工程学院，广州 510640；2. 广东安恒铁塔钢构有限公司，佛山 528000)

摘  要：将热镀锌钢板浸入含有25 g/L Ce(NO₃)₃·6H₂O、4~6 g/L H₂O₂(30%)、15~20 g/L H₃Cit的处理液中，在70 ℃下处理10 s~240 min，从而在其表面获得铈盐转化膜。采用中性盐雾试验(NSS)和电化学极化曲线来分析膜层耐蚀性能，确定最佳成膜时间范围。采用扫描电镜(SEM)观察膜层的微观形貌，利用能谱仪(EDS)、X射线光电子能谱仪(XPS)、红外吸收光谱仪(IR)分析膜层的化学组成。结果表明：处理时间为10 min左右的铈盐转化膜耐腐蚀性能最优，最佳工艺条件下得到的铈盐转化膜的耐蚀性能与铬酸盐转化膜的相当；随着处理时间的延长，膜的厚度增加，膜层的裂纹变宽；处理时间超过10 min后膜层逐步产生脱落，耐腐蚀性能也随之降低；转化膜的生长过程中，前期以柠檬酸铈吸附膜的沉积为主，后期以Ce(OH)₃/Ce₂O₃及Ce(OH)₄/CeO₂的沉积占主导。

关键词：热镀锌；铈盐转化膜；柠檬酸；生长过程

中图分类号：TG 174.4　　     文献标志码：A

Growth mechanism of cerium salt conversion coating modified with citric acid on galvanized steel

KONG Gang¹, WU Shuang¹, LIN De-xin², WANG Xia², LI Han-chang², LU Jin-tang¹

(1. School of Materials Science and Engineering, South China University of Technology, Guangzhou 510640, China;

2. Guangdong Anthen Iron Tower and Steel Structure Co., Ltd., Foshan 528000, China)

Abstract: Cerium salt conversion coatings modified with citric acid were obtained on galvanized steel samples by immersing the samples into an aqueous solution containing 25 g/L Ce(NO₃)₃·6H₂O, 4-6 g/L H₂O₂(30%) and 15-20 g/L H₃Cit at 70 ℃ for 10 s-240 min. The corrosion resistance of the modified coatings was assessed by neutral salt spray tests (NSS) and electrochemical polarization curve. The micromor-structure of the coatings was observed by scanning electron microscopy (SEM). The chemical composition of the coatings was investigated by X-ray energy dispersive spectrometer (EDS), infrared spectroscopy (IR) and X-ray photoelectron spectroscopy (XPS). The results indicate that the optimum treatment time is about 10 min and the corrosion resistance of the modified coating is closed to that of chromate film. The thickness of the coating increases and the cracks in the coating is wider with the treatment time prolonging. When the treatment time is more than 10 min, the coatings are easy to fall off, and the corrosion resistance of the coating also decreases. The growth process of the coating can be divided into two stages: at the initial time the complexes ions of cerium citrate are adsorbed on the whole surface of galvanized steel, while cerium citrate is deposited on surface, then the Ce(OH)₃/Ce₂O₃ and Ce(OH)₄/CeO₂ mixture are deposited on surface of the coatings.

Key words: galvanized steel; cerium salt conversion coating; citric acid; growth process

多年来，国内外学者在金属表面稀土钝化方面做了大量的研究^[1-6]。从最初只应用在铝合金上发展到其它金属表面，如钢、锌及锌合金、镁合金等；处理液从单一的稀土盐溶液发展到添加双氧水、锰酸盐等成膜促进剂以及硼酸、柠檬酸等缓蚀剂^[1-3]；处理工艺从简单的一步法发展到两步法及多步法^[3-5]；耐腐蚀机理从最初的阴极抑制机理发展到阳极和阴极共同抑制机理^[6]。由于基体材料和处理工艺的差异，稀土钝化膜成膜机理虽然还未有统一的解释，但阴极成膜机理^[7-8]已获得了较多研究者的认同。虽然已报道的单一稀土转化膜膜层能较大程度上提高基体材料的耐腐蚀性能，但仍然达不到铬酸盐钝化膜的水平^[1]，而多步法获得的稀土复合膜虽然在耐腐蚀性能上超过了铬酸盐，但其工艺复杂、成本过高，难以在工业上实际应用^[9]。

缓蚀剂被广泛地应用于金属防护中。由于一些缓蚀剂之间存在协同效应，因此可以通过在稀土盐溶液中添加某些缓蚀剂促使其在锌和镀锌层上形成完整的、高耐蚀性的、与基体结合牢固的稀土转化膜。近期的研究^[10]发现，柠檬酸盐对碳钢的腐蚀具有一定的缓蚀作用。柠檬酸是羧基三元羧酸的代表，与稀土离子能够产生络合作用^[11]，因此，可以尝试在常规的稀土钝化液中添加柠檬酸盐来改善膜层的质量及耐腐蚀性能。

KONG等的前期研究^[2,12]是将热镀锌钢浸入添加了柠檬酸盐的镧盐处理液中，获得了膜层耐腐蚀性能较好的改进型镧盐转化膜。铈盐和镧盐同为稀土盐，它们在稀土盐中最具代表性。本文作者在前期常规铈盐转化膜研究^[1]的基础上着重研究热镀锌层柠檬酸改进型铈盐转化膜的生长机理。通过SEM/EDS、XPS和IR分析膜层的微观形貌、结构、化学组成，进而分析膜层的生长过程。采用中性盐雾试验(NSS)和电化学极化曲线来评价膜层的耐蚀性能。

1  实验

试验基体材料选用尺寸为50 mm×40 mm×0.8 mm的Q235冷轧钢板。热镀锌试样的制备过程如下：热碱水浴除油→热水冲洗→15%HCl酸洗除锈→冷水冲洗→助镀剂助镀(助镀剂溶液为150 g/L NH₄Cl + 150 g/L ZnCl₂)→烘干，再置于SG2-7.5-10型坩埚电炉中盛有10 kg锌液的石墨坩埚中热浸镀锌，镀锌温度为(450±5) ℃，浸渍时间约为1 min，之后缓慢提出锌液面，立即水冷后，获得试验所需试样。采用STH-1型测厚仪测得镀锌层厚度为40~50 μm。

将热浸镀锌试样用蒸馏水洗净后，用乙醇擦洗，然后用蒸馏水冲洗。再将试样浸泡在成膜溶液中，恒温70 ℃浸泡10 s~24 h后取出，在室温条件下自然干燥。处理液成分如下：Ce(NO₃)₃·6H₂O 25 g/L，H₂O₂ 4~6 mL/L，柠檬酸15~20 g/L，溶液pH值1.5~2.0。常规铈盐钝化处理工艺为前期探索的最优处理工艺，即将热镀锌试样浸入含有20 g/L Ce(NO₃)₃·6H₂O、20 mL/L H₂O₂且pH值为3.5的常规处理液中处理30 min, 室温下自然干燥^[1]；常规铬酸盐钝化工艺为在室温下将热镀锌试样浸入2 g/L Na₂CrO₇溶液中处理30 s后取出，放置于室温下自然干燥^[9]。

采用型号为1530VP的SEM以及型号为Inca300的EDS分别来观察膜层的微观形貌和确定化学成分。镀层组织分布以及组成元素价态通过型号为ESCALAB 250的XPS来分析。XPS分析实验参数为：真空度为2×10^-7 Pa；使用的X光源为单色化的Al K_α源(Mono Al  K_α)，能量为1 486.6 eV，电压为15 kV，功率为150 W，束斑大小为500 μm；扫描模式为CAE；透镜模式为Large Area XL；定性、定量分析采用Wagner(Al靶) Library；全谱扫描通能为150 eV，窄谱扫描通能为20 eV，刻蚀速率约为0.2 nm/s，通过刻蚀时间可以近似得到膜层对应的深度位置。IR分 析仪器为Vector 33型(德国Bruker公司生产)，扫描次数32，Harrick型镜反射附件，入射角80°，波数4 000~400 cm^-1。

通过中性盐雾试验来评价膜层的耐腐蚀性能。中性盐雾试验采用YWX/Q-150型盐雾箱，5% NaCl水溶液，pH 6.5~7.0，箱内温度为(35±2) ℃，试样与垂直方向成30°放置，试样以每天连续喷8 h、停16 h为一个周期，记录锌的腐蚀面积随喷雾周期的变化。腐蚀面积通过网格法来确定，即在一片与试样同等大小的透明塑料板上依据经纬方向均匀分割成100小格  (10×10)，再将它蒙在腐蚀试样上，统计出现腐蚀的小格数，除以100就是产生腐蚀的面积。塔菲尔极化曲线的测量是在CHI604B电化学工作站上进行的，采用传统的三电极体系，待测试样为工作电极，工作电极的面积为1 cm²，辅助电极为10 cm²铂电极，参比电极为饱和甘汞电极，测试溶液为室温、不除气的5% NaCl水溶液。阳极极化和阴极极化分别是在腐蚀电位正方向和负方向0.2 V的范围内以1 mV/s的速度进行动电位扫描，并用电化学工作站附带软件求得极化电阻R_p、自腐蚀电位φ_corr、腐蚀电流密度J_corr等电化学腐蚀参数。

2  结果与分析

2.1  膜层形貌及组成分析

肉眼观察成膜10 s时试样表面无明显变化，呈现出锌镀层光亮银白色；成膜时间1 min后，试样表面转为浅灰色；5 min后试样表面灰色加深；而处理10 min后试样表面转为淡黄色；处理时间进一步延长，膜层的颜色逐渐加深；30 min以后膜层呈现出深黄色；处理时间进一步延长，膜层颜色没有明显变化。图1 所示为不同处理时间所获得的铈盐转化膜表面的SEM像，与文献[1]未加柠檬酸的常规铈盐转化膜相比较，可以看出两者存在着显著的不同。当处理时间为10 s时，可清晰观察到锌晶界(见图1(a))。当处理时间延长到1 min时，膜层均匀地覆盖整个基体，隐约可观察到锌晶粒的晶界(见图1(b))。裂纹是跨越晶界的、均匀分布，这说明转化膜在锌晶粒内部和锌晶界处的生长速度是基本一致的。当处理时间为3 min时，试样表面已经观察不到锌晶界，膜层表面更平整，并出现长条状的裂纹，裂纹取向基本一致(见图1(c))。当处理时间为5 min时，膜层均布表面裂纹成不规则网状分布，呈龟裂状(见图1(d))，裂纹变宽。当处理时间为10 min时，试样膜层整体连续完整(见图1(e))，但在微小局部区域开始出现上翘和脱落现象(见图1(f))，这可能是因为膜层增厚内应力增大的结果。而常规铈盐膜在处理时间小于10 min时，膜层在锌晶界处理快速生长并出现明显的翘起脱落，锌晶界一直可清晰观察^[1]。当处理时间为30 min时，膜层的形貌变得与未加柠檬酸的常规铈盐膜相似^[1]，膜层不连续，膜层脱落现象较为严重，试样表面明显分成两层膜层，较厚膜层的较多区域已脱落，脱落处明显有新膜层形成(见图1(g)和(h))。当处理时间延长到60 min时，原来较厚的膜层绝大部分已经脱落，只剩下零星的膜层碎片，新生膜层已经布满整个表面(见图1(i))。当处理时间增加到240 min时，在转化膜表面局部附着一些白色球状颗粒，颗粒在膜层表面分布极不均匀，部分区域成团聚集，表面膜层高低不平，颗粒边缘模糊(见图1(j))。这与早期ARNOTT等^[13]在铝合金上获得的铈盐转化膜以及热镀锌层改进型镧盐转化膜^[2]有些类似。

图1  不同处理时间下转化膜的SEM像

Fig. 1  SEM images of samples with different treatment times: (a) 10 s; (b) 1 min; (c) 3 min; (d) 5 min; (e), (f) 10 min; (g), (h) 30 min; (i) 60 min; (j) 240 min

由此可见，加入柠檬酸后对热镀锌层铈盐膜初期生长(10 min内)有显著的影响，铈盐膜在锌层表面可均匀生长而不似常规铈盐膜在锌晶界处不均匀生长，表明柠檬酸的加入改变了铈盐膜的初期生长规律。

对图1中不同处理时间所获试样表面作EDS分析，各元素含量随处理时间变化曲线如图2所示。由图2可见，在较短的处理时间(10 min)内，随着处理时间的延长，膜层中Zn含量快速减小而C、O及Ce含量迅速增加，表明膜层在初期反应迅速；当处理时间大于30 min，膜层中Zn含量减小及O、Ce含量增加趋缓，表明膜层虽然随着处理时间持续增厚但生长较慢。而膜层中的C含量基本保持不变。

根据EDS的分析结果，当处理时间为1~10 min时，x(O):x(C)=1.6~1.9:1，与CeCit 分子式(x(O):x(C)= 1.17:1)相比，O含量较高；同时x(C):x(Ce)明显大于CeCit的x(C):x(Ce)=6:1，表明在成膜初期，除了主要是CeCit成膜外，仍可能有少量微溶的Zn₃(Cit)₂以及Zn的氧化物以及氢氧化物参与成膜。当处理时间大于10 min时，O和Ce含量继续增大，而C含量并没有明显的增加趋势，这可能是因为在成膜后期以Ce的氧化物及氢氧化物，以及少量Zn(OH)₂/ZnO等难溶物的沉积为主。

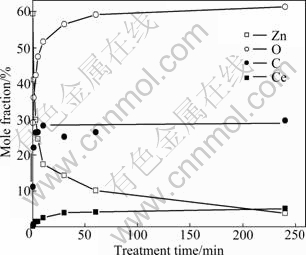

图2  通过EDS测得的改进型稀土铈转化膜膜层上各元素摩尔分数随处理时间的变化曲线

Fig. 2  Curves of mole fraction of each element on coatings of modified cerium conversion film with different treatment times by EDS

2.2      膜层XPS分析

图3所示为采用XPS表面分析技术对处理时间为1 min、试样刻蚀20 s获得的元素全谱图。由图3可  知，整个转化膜主要含有O、Zn、C、Ce 4种元素。

图3  铈盐转化膜的XPS全谱图

Fig. 3  XPS spctra obtained on cerium coating

为了详细了解转化膜中各元素的价态，采用XPS高分辨技术进行了分析。图4所示为经添加柠檬酸的铈盐处理液处理所获得的铈盐转化膜的XPS高分辨谱图。从Zn 2p的高分辨图(见图4(a))可知，峰值对应的结合能为1 021.1 eV和1 044.2 eV，它们分别与 ZnO的Zn 2p_3/2和Zn 2p_1/2^[14]一致。图4(b)所示为    Ce 3d的XPS高分辨谱图，图中共有5个峰：结合能880.0 eV到890.0 eV，与Ce 3d_5/2相关；结合能为  882.3 eV的峰与CeO₂的峰值为882.4 eV的Ce 3d_5/2峰相近，峰值为885.5 eV的峰则与Ce₂O₃的结合能为885.8 eV的Ce 3d_5/2峰相近^[15]；结合能890.0 eV到910.0 eV，为Ce 3d_5/2和Ce 3d_3/2的混合区域；峰值为916.0 eV的峰是Ce 3d_3/2的卫星峰，它是四价铈存在 的标志^[16]，可以推断CeⅣ的存在。将此峰与四价铈  的标准谱图相比可知，该峰与其他峰的相对峰高或峰的面积较低，这表明处理较短时间的铈盐转化膜中四价铈含量较少，铈主要以三价的形式存在。图4(c)中C 1s谱分峰拟合为3个峰值，它们分别是284.6、 286.3、289.2 eV，其中284.6 eV对应C—H键，286.3 eV是C—O键的结合能，289.2 eV则是C=O键的结合能。图4(d)中O 1s的谱带分峰拟合为3个峰，分别是529.7、531.3、533.3 eV。查标准谱图可知，结合能为529.7 eV的峰是Ce—O键中的氧；533.3 eV对应  于C=O键或者C—O键。531.3 eV处的峰为Ce—OH键中的氧^[13]。

根据转化膜XPS谱分析并结合图2 中EDS分析结果可推测：柠檬酸改进的铈盐转化膜主要是由CeCit、Ce₂O₃/Ce(OH)₃、CeO₂/Ce(OH)₄以及少量的Zn(OH)₂/ ZnO组成。由观察到的膜层宏观颜色变化可知，黄色四价铈氧化物和氢氧化物随处理时间延长而增多。

2.3      膜层红外光谱分析

图5所示为处理时间为1 min的试样表面的红外反射吸收光谱图。将铈盐转化膜的红外光谱图(见图5)与柠檬酸的红外光谱相比^[17]，—COOH的伸缩振动峰(1 756和1 706 cm^-1)消失，而在1 400~1 560 cm^-1之间出现两个强吸收峰，分别为—COO^-的对称伸缩振动ν_as (1 555 cm^-1)和不对称伸缩振动ν_δ (1 406 cm^-1)，在2 774~2 570 cm^-1处的几个宽而小的峰()也相应地偏移至2 864~2 923 cm^-1；在3 455~3 195 cm^-1之间的宽峰(缔合的醇羟基—OH)和1 070 cm^-1 (ν(C—O))附近的峰依然存在，在500~1 000 cm^-1之间也依然存在一些小峰(ν(C—H))，波数为3 114 cm^-1的峰，对应了结晶水的伸缩振动，表明了膜层中结晶水的存在。以上特征说明，膜层中含有带结晶水的柠檬酸铈。

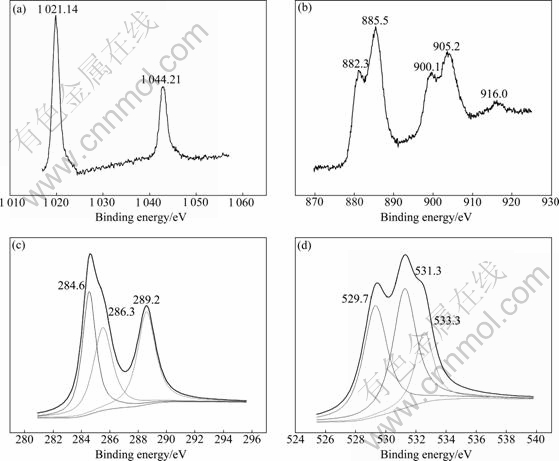

图4  铈盐转化膜中各元素Zn 2p (a), Ce 3d (b), C 1s (c), O 1s (d)的XPS谱

Fig. 4  XPS spectra of Zn 2p (a), Ce 3d (b), C 1s (c), O 1s (d) region for cerium coating

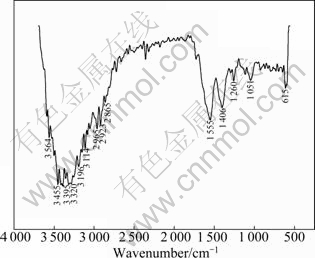

图5  铈盐转化膜的红外光谱图

Fig. 5  Infrared(IR) spectrum of Ce salt conversion coating

根据实验结果，成膜试样ν_as(—COO)和ν_δ (—COO)的红外吸收光谱位置在这2个峰之间的差值Δν=ν_as-ν_δ的值为149 cm^-1，与桥连结构的Δν值(120~160 cm^-1)比较接近，由此推知配合物中的羧基氧是以桥连的方式与Ce³⁺配位成健^[2]，说明柠檬酸加入后，有机酸根能进入配合物的内界，与Ce³⁺发生了化学反应，使羧酸根离子与Ce³⁺以螯合的方式结合，形成螯合物。

2.4  NSS测试结果

图6所示为中性盐雾测试结果。由图6可知，未经处理的热镀锌试样(标记为HDG)经过一个周期的喷雾，白锈面积就已经接近100%；经成膜溶液处理10 min左右的试样，经中性盐雾腐蚀3周期以上白锈面积仅为5%，这与铬酸盐钝化膜(标记为Cr)相当。处理时间为30和60 min的试样经过两个周期的喷雾之后，白锈面积大大增加，主要是由于外层较厚的膜层出现大量脱落。综合耐蚀性、附着力以及经济方面的考虑，认为处理10 min左右得到的转化膜最优，此时膜层较厚且仅细微处脱落，对膜层耐蚀性没有显著影响。

2.4  电化学极化曲线分析

不同处理时间的试样与未经处理的热镀锌试样的塔菲尔极化曲线见图7。从图7可知，与未经处理的HDG试样相比，经过成膜溶液处理，试样极化曲线的阳极分枝与阴极分支均向低电流密度的方向偏动，但阳极分支偏动幅度较小，而阴极分支偏动幅度较大。由此可见，铈盐转化膜能够同时抑制腐蚀反应的阳极过程和阴极过程，主要抑制了阴极过程，从而有效地抑制了整个腐蚀反应。表1所列为图7中极化曲线经过电化学工作站自带处理软件拟合所得的相关电化学腐蚀参数。由表1可知，与未经处理的HDG试样相比，经铈盐钝化液处理10 min的试样的极化电阻提高了40多倍，腐蚀电流密度液降低了2个数量级；而与常规铈盐膜^[17]相比，极化电阻提高了约4倍，腐蚀电流密度则降低为常规铈盐膜的1/10，由此可见，添加柠檬酸可以提高铈盐转化膜的耐蚀性能。

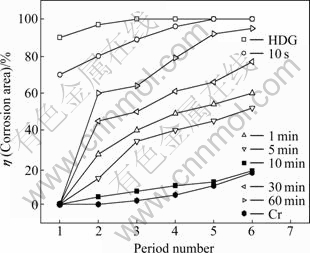

图6  处理不同时间获得的改进型镧盐转化膜与铬酸盐处理和未经处理的热镀锌试样的NSS结果

Fig. 6  Results of NSS test of hot dip galvanized steel treated by modified Ce salt solution for various times and Cr conversion coating

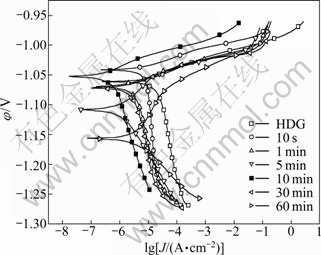

图7  处理不同时间的铈盐转化膜与未经处理的热镀锌层在5% NaCl溶液中的塔菲尔极化曲线

Fig. 7  Electrochemical polarization curve obtained under immersion in 5% NaCl for HDG and HDG treated for different time in Ce salt solution

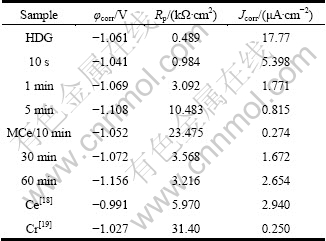

表1  塔菲尔曲线的相关电化学腐蚀参数

Table 1  Electrochemical parameter obtained from Tafel polarization

3  讨论

将热镀锌试样浸入处理液中，由于镀锌层表面存在着晶界、夹杂、吸附物或者自然氧化膜的等各种缺陷，热镀锌表面会发生众多的微电池反应。

微阳极区域：

Zn→Zn²⁺ +2e                               (1)

微阴极区域^[20]：

O₂+2H₂O+4e→4OH^-                         (2)

O₂+2H₂O+2e→2OH^-+H₂O₂                    (3)

由于处理液中添加了双氧水，微阴极区域还会发生还原反应：

H₂O₂+2e→2OH^-                            (4)

2Ce³⁺+H₂O₂+2OH^-→2Ce(OH)₂²⁺               (5)

4Ce³⁺+O₂+H₂O₂+4OH^-→4Ce(OH)₂²⁺            (6)

反应(2)、(3)、(4)均能使微阴极区域附近溶液pH值升高。

在常规铈盐溶液中加入柠檬酸后，初始溶液的pH值为1.5，在酸性溶液中，柠檬酸(H₃Cit)与稀土离子形成络阳离子[RE(H₂Cit)²⁺]和[RE(HCit)⁺]。热镀锌试样浸入溶液中后，柠檬酸络合离子[Ce(H₂Cit)²⁺]和[Ce(HCit)⁺]迅速吸附在金属表面；微电池反应使微阴极局部区域pH值升高，当pH值达到6~8时，CeCit沉积出来，覆盖在试样表面形成膜层阻碍腐蚀的进行。作为一种有机缓蚀剂，柠檬酸铈络合离子初期吸附在基体表面，沉积出来后就直接在表面形成吸附膜，因而前期生成的转化膜均匀平整(见图1(a)~(c))。根据Ce-H₂O系φ—pH图(见图8)，当pH增大到8.1时：

Ce³⁺+3OH^-→Ce(OH)₃                                     (7)

pH继续增大，达到9.4时：

Ce(OH)₂ ²⁺+OH^-+e→Ce(OH)₃                           (8)

pH增大到10.6时：

Ce⁴⁺+4OH^-→Ce(OH)₄                                     (9)

另外，根据Zn-H₂O系φ—pH图，当pH处于 8.4~ 10.4之间时，也会发生反应^[22]：

Zn²⁺+2OH^-→Zn(OH)₂                                   (10)

Zn(OH)₂、Ce(OH)₃、Ce(OH)₄的溶度积分别为    1×10^-17、1.6×10^-20、2×10^-48，铈盐氢氧化物较锌的氢氧化物更易析出。

根据以上分析，结合EDS、XPS、IR等测试可知，成膜前期以CeCit沉积为主，可能含有少量的微容物Zn₃(Cit)₂，后期以Ce(OH)₃/Ce₂O₃、Ce(OH)₄/CeO₂以及少量的Zn(OH)₂/ZnO沉积为主。

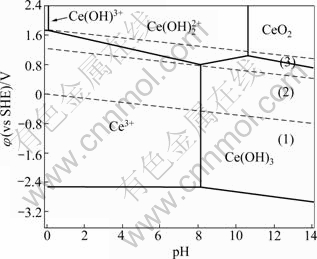

图8  Ce-H₂O系φ—pH平衡图(25℃)^[21]

Fig. 8  φ—pH diagram for Ce–H₂O system at 25 ℃^[21]

4  结论

1) 柠檬酸是铈盐转化膜处理液理想的添加剂，可以明显提高铈盐转化膜的耐蚀性能，处理时间10 min所获得的柠檬酸改进铈盐膜的电化学塔菲尔极化电阻可达到20 kΩ·cm²以上，腐蚀电流密度降低到0.3 μA/cm²以下，与铬酸盐的相当。

2) 柠檬酸的添加促进了膜层初期均匀成膜，膜层随处理时间延长而增厚，但裂纹也扩宽并产生脱落，处理时间超过30 min后膜层脱落严重。

3) 转化膜的生长过程中，前期以柠檬酸铈吸附膜的沉积为主，后期主要是Ce的氧化物及氢氧化物的沉积为主。膜层中主要含有CeCit、Ce(OH)₃/Ce₂O₃、Ce(OH)₄/CeO₄，此外还含有少量的Zn₃(Cit)₂和Zn(OH)₂/ZnO。

REFERENCES

[1] LU Jin-tang, WU Hai-jiang, KONG Gang, CHE Chun-shan, XU Qiao-yu. Growth and corrosion behavior of rare earth film on hot-dip galvanized steel [J]. Transactions of Nonferrous Metals Society of China, 2006, 16(6): 1397-1401.

[2] KONG Gang, LIU Ling-yan, LU Jin-tang, CHE Chun-shan, ZHONG Zhen. Study on lanthanum salt conversion coating modified with citric acid on hot dip galvanized steel [J]. Journal of Rare Earths, 2010, 28(3): 461-465.

[3] LIANG Yong-huang, MAN Rui-lin, PENG Tian-lan, WU Wen-biao, LAI Lu-lu. Joint passivation treatment by rare earth lanthanum salts and silane for galvanized steel sheet [J]. Corrosion Science and Protection Technology,2009,21(3): 312- 315.

[4] CABRAL A M, TRABELSI W, SERRA R, MONTEMOR M F. The corrosion resistance of hot dip galvanized steel and AA2024-T3 pre-treated with bis-[triethoxysilylpropyl] tetrasulfide solutions doped with Ce(NO₃)₃ [J]. Corrosion Science, 2006, 48(11): 3740-3758.

[5] ARAMAKI K. Preparation of a 16-hydroxyhexadecanoate ion self-assembled monolayer on a zinc electrode coated with hyrated cerium(Ⅲ) oxide [J]. Corrosion Science, 2006, 48(12): 4303-4315.

[6] MONTEMOR M F, SIMOES A M, FERREIRA M G S. Composition and corrosion behaviour of galvanised steel treated with rare-earth salts: The effect of the cation [J]. Progress in Organic Coatings, 2002, 44(2): 111-120.

[7] HINTON B R W, WILSON L. The corrosion inhibition of zinc with cerous hloride [J]. Corrosion Science, 1989, 29(8): 967- 985.

[8] HINTON B R W, ARNOTT D R, RYAN N E. The inhibition of aluminium alloy corrosion by cerous cations [J]. Metals Forum, 1984, 7(4): 211-217.

[9] KONG Gang, LU Jin-tang, WU Hai-jiang. Post treatment of silane and cerium salt as chromate replacers on galvanized steel [J]. Journal of Rare Earths, 2009, 27(1): 164-168.

[10] NARMADA P, VENKATASVARA R M, VENKATACHARI G, APPA RAO B V. Synergistic inhibition of carbon steel by tertiary butyl phosphonate, zinc ions and citrate [J]. Anti-Corrosion Methods and Materials, 2006, 53(5): 310-314.

[11] JIANG Z C, CAI R X, ZHANG H S. Rare earth element analytical chemistry [M]. Beijing: Science Press, 2000: 25-26.

[12] KONG Gang, LIU Ling-yan, LU Jing-tang, CHE Chun-shan, ZHONG Zheng. Corrosion behavior of lanthanum-based conversion coating modified with citric acid on hot dip galvanized steel in aerated 1 M NaCl solution [J]. Corrosion Science, 2011, 53(4): 1621-1626.

[13] ARNOTT D R, RYAN N E, HINTON B R W, SEXTON B A, HUGHES A E. Auger and XPS studies of cerium corrosion inhibition on 7075 aluminium alloy [J]. Applications of Surface Science, 1985, 22/23(1): 236-251.

[14] BRIGGS D. Handbook of X-ray and ultraviolet photoelectron spectroscopy [M]. Cheshire, England: ICI Ltd Corporate Laboratory Runcorn, 1977: 387-391.

[15] The Measurement Services Division of the National Institute of Standards and Technology (NIST). Retrieve Data for a Selected Element [EB/OL]. [2011-03]. http://srdata.nist.gov/xps/sel- EnergyType.aspx.

[16] DABALA M, ARMELAO L, BUCHBERGER A, CALLIARI L. Cerium-based conversion layers on aluminum alloys [J]. Applied Surface Science, 2001, 172(3/4): 312-322.

[17] 刘志广, 张 华, 李亚明. 仪器分析[M]. 大连: 大连理工大学出版社, 2004: 261-262.
LIU Zhi-guang, ZHANG Hua, LI Ya-ming. Instrumental analysis [M]. Dalian: Dalian University of Technology Press, 2004: 261-262.

[18] 吴海江, 卢锦堂, 孔 纲. 热镀锌钢表面铈盐与硅烷处理后的耐蚀性能[J]. 腐蚀与防护, 2007, 28(7): 353-356.
WU Hai-jiang, LU Jin-tang, KONG Gang. Effect of cerium salt and silane treatments on corrosion resistance of hot-dip galvanized steel [J]. Corrosion and Protection, 2007, 28(7): 353- 356.

[19] KONG Gang, LU Jing-tang, ZHANG Shuang-hong, CHE Chun-shan, WU Hai-jiang. A comparative study of molybdate/ silane composite films on galvanized steel with different treatment processes [J]. Surface and Coatings Technology, 2010, 205(2): 545-550.

[20] ARENAS M A, DE DAMBORENEA J J. Growth mechanisms of cerium layers on galvanised steel [J]. Electrochimica Acta, 2003, 48(24): 3693-3698.

[21] HUGHES A E, GORMAN J D, MILLER P R, SEXTON B A, PATERSON P J K, TAYLOR R J. Development of cerium-based conversion coatings on 2024-T3 Al alloy after rare-earth desmutting [J]. Surface and Interface Analysis, 2004, 36(44): 290-303.

[22] 章江洪, 张英杰, 闫宇星. 锌镀层表面稀土转化膜成膜机理分析[J]. 稀土, 2010, 31(1): 69-72.
ZHANG Jiang-hong, ZHANG Ying-jie, YAN Yu-xin. Investigation on the mechanism of forming rare earth conversion coating on zinc plating [J]. Chinese Rare Earths, 2010, 31(1): 69-72.

(编辑 何学锋)

基金项目：国际铅锌研究组织项目(ILZRO/IZA/2009023)；中央高校基本科研业务费专项资金资助项目(2009ZM0072)

收稿日期：2011-04-21；修订日期：2011-10-17

通信作者：孔  纲，研究员，博士；电话：020-85511540; E-mail: konggang@scut.edu.cn
