Ti-6Al-4V合金在铝酸盐溶液中的等离子体电解氧化和膜层性能
来源期刊:中国有色金属学报2015年第1期
论文作者:彭昭美 程英亮 李 颖 曹金晖 吴有伍 蔡 超
文章页码:133 - 143
关键词:Ti-6Al-4V合金;等离子电解氧化;腐蚀;干摩擦
Key words:Ti-6Al-4V alloy; plasma electrolytic oxidation; corrosion; dry sliding wear
摘 要:采用双脉冲电流制度对Ti-6Al-4V合金在铝酸钠电解液体系中进行等离子电解氧化处理,利用发射光谱、扫描电镜和X射线衍射等方法对合金氧化过程的发光行为以及获得的氧化膜层的显微组织、相结构进行分析,研究膜层的耐腐蚀和耐磨性能。结果表明:等离子氧化过程中的发光光谱中探测到的谱线主要是Na和Hα的谱线,而那些来自基体中元素的谱线极其微弱。膜层相结构主要由钛酸铝、金红石以及少量γ-Al2O3构成,膜层的微观结构中分布大量的瘤状突起。处理1 min的膜层具有最佳的耐蚀性,其腐蚀电流密度为1.14×10-7 A/cm2,比处理时间较长的膜层低了将近一个数量级。然而,处理30 min的试样具有良好的耐磨性,且其内层摩擦因数很低(约为0.2),这使得该膜层具有耐磨和减摩等功能的潜在应用价值。
Abstract: The plasma electrolytic oxidation(PEO) treatment of Ti-6Al-4V alloy was carried out in an aluminate electrolyte under a pulsed bipolar electrical regime. The luminous behavior of Ti-6Al-4V alloy during the PEO process was investigated under emission spectroscopy (OES), the microstructure and phase structure of the obtained coatings were examined by SEM and XRD, and the corrosion and dry sliding wear properties of the coatings were also evaluated. The results show that the main spectral lines detected during the PEO process are attributed to Na and Hα, and the spectral lines from the substrate element are very weak. The phase compositions of PEO coatings consist of aluminium titanate, rutile and a small amount of γ-Al2O3. A lot of protuberances present in the microstructure of the coating surface. The coating treated for 1 min possesses the most excellent corrosion resistance, showing a corrosion current density of 1.14×10-7 A/cm2, which is nearly one order lower than that of the coatings formed for longer times. However, the coating formed for 30 min shows high wear resistance and a very low friction coefficient of about 0.2 for the inner layer, demonstrating its potential application values.
文章编号:1004-0609(2015)-01-0133-10
彭昭美1,程英亮1,李 颖2,曹金晖1,吴有伍1,蔡 超3
(1. 湖南大学 材料科学与工程学院,长沙 410082;
2. 国核电站运行服务技术有限公司,上海 200233;
3. 宁夏大学 化学化工学院,银川 750001)
摘 要:采用双脉冲电流制度对Ti-6Al-4V合金在铝酸钠电解液体系中进行等离子电解氧化处理,利用发射光谱、扫描电镜和X射线衍射等方法对合金氧化过程的发光行为以及获得的氧化膜层的显微组织、相结构进行分析,研究膜层的耐腐蚀和耐磨性能。结果表明:等离子氧化过程中的发光光谱中探测到的谱线主要是Na和Hα的谱线,而那些来自基体中元素的谱线极其微弱。膜层相结构主要由钛酸铝、金红石以及少量γ-Al2O3构成,膜层的微观结构中分布大量的瘤状突起。处理1 min的膜层具有最佳的耐蚀性,其腐蚀电流密度为1.14×10-7 A/cm2,比处理时间较长的膜层低了将近一个数量级。然而,处理30 min的试样具有良好的耐磨性,且其内层摩擦因数很低(约为0.2),这使得该膜层具有耐磨和减摩等功能的潜在应用价值。
关键词:Ti-6Al-4V合金;等离子电解氧化;腐蚀;干摩擦
中图分类号: TG174.2 文献标志码:A
PENG Zhao-mei1, CHENG Ying-liang1, LI Ying2, CAO Jin-hui1, WU You-wu1, CAI Chao3
(1. College of Materials Science and Engineering, Hunan University, Changsha 410082, China;
2. State Nuclear Power Plant Service Company, Shanghai 200233, China;
3. School of Chemistry and Chemical Engineering,Ningxia University, Yinchuan 750001, China)
Abstract: The plasma electrolytic oxidation(PEO) treatment of Ti-6Al-4V alloy was carried out in an aluminate electrolyte under a pulsed bipolar electrical regime. The luminous behavior of Ti-6Al-4V alloy during the PEO process was investigated under emission spectroscopy (OES), the microstructure and phase structure of the obtained coatings were examined by SEM and XRD, and the corrosion and dry sliding wear properties of the coatings were also evaluated. The results show that the main spectral lines detected during the PEO process are attributed to Na and Hα, and the spectral lines from the substrate element are very weak. The phase compositions of PEO coatings consist of aluminium titanate, rutile and a small amount of γ-Al2O3. A lot of protuberances present in the microstructure of the coating surface. The coating treated for 1 min possesses the most excellent corrosion resistance, showing a corrosion current density of 1.14×10-7 A/cm2, which is nearly one order lower than that of the coatings formed for longer times. However, the coating formed for 30 min shows high wear resistance and a very low friction coefficient of about 0.2 for the inner layer, demonstrating its potential application values.
Key words: Ti-6Al-4V alloy; plasma electrolytic oxidation; corrosion; dry sliding wear
钛及钛合金具有优良的综合性能,在航空航天、航海、能源、医学等领域得到了广泛的应用[1]。但钛合金也存在硬度低、耐磨性能差以及在高浓度酸和还原性酸中腐蚀性能差等问题,从而制约了其进一步的更加广泛应用[2-3]。钛合金表面处理技术是提高其耐摩擦磨损及耐腐蚀性能的有效方法,目前,常用于钛及其合金的表面处理技术有阳极氧化[4]、PVD/CVD涂 层[5-9]及离子注入[10-14]。钛合金的阳极氧化膜层的厚度一般小于1 μm,因此不能大幅度提高钛合金的表面性能(如耐磨性)[4]。PVD/CVD涂层及离子注入方法的造价比较昂贵,而且该方法制备的陶瓷涂层与基体之间的结合力不够强,此外针对一些复杂形状工件的内表面进行涂覆时,传统的方法如PVD/CVD、离子注入等就无能为力。 最近新发展的钛合金等离子电解氧化技术(Plasma electrolytic oxidation,PEO)可以克服上述技术的一些缺点,大大提高钛合金的耐磨和耐蚀性能[15]。
等离子电解氧化,又称微弧氧化(Micro arc oxidation, MAO)或阳极火花沉积(Anodic spark deposition, ASD)[16],是一种新发展起来的高电压表面处理技术,可应用于Al[17]、Ti[18-21]、Mg[22-23]、Zr[24]等金属及其合金的表面处理。相对铝、镁合金来说,钛合金等离子氧化技术开发较晚,有关其等离子电解氧化膜的摩擦学性能的研究并不是很深入[21, 25-28]。目前,国内外相关研究[2, 26, 29-30]表明,PEO处理可以大大提高钛合金的耐磨性,不过在这些研究中采用的载荷普遍较低,这表明膜层的耐磨性还有待提高。本文作者所在的团队前期研究中[31],在硅酸盐和六偏磷酸盐混合电解液体系对Ti-6Al-4V合金进行PEO处理,结果发现处理60 min可以生成厚度44 μm左右的膜层,该膜层可以承受10 N的载荷(球-块式干摩擦)。即使这样,与铝合金[32]和锆合金[24]上的PEO膜层相比,钛合金所能承受的载荷低得多。此外,钛合金PEO膜层的摩擦因数普遍较大(在干摩擦条件下), 这在很多摩擦应用中不但使摩擦材料产生摩擦损失,还将导致对偶材料的磨损。因此,有必要降低钛合金PEO膜层的摩擦因数,如MARTINI等[27]曾在钛合金PEO膜层上采用喷雾-沉积的方法生成一层PTFE(聚四氟乙烯)的表面层,有效降低了钛合金PEO膜层的摩擦因数,提高了其耐磨性。MU等[33]采用在含MoS2颗粒的磷酸盐电解液中对Ti-6Al-4V合金进行PEO处理,结果发现,MoS2可以掺入到膜层中,并显著降低了膜层的摩擦因数,同时提高其耐磨性。
等离子电解氧化膜的性能通常与电解液体系和电参数密切相关,常用的电解液体系有硅酸盐、磷酸盐和铝酸盐体系,这些电解液体系也可应用于钛合金的等离子电解氧化处理[31],但关于具体哪一种电解液体系适合钛合金耐磨涂层的制备目前还没有统一看法。PEO处理的电参数通常有直流、交流、单极或双极脉冲[20],通常认为脉冲制度可以调节电流、电压、频率和占空比,从而使得PEO过程更具可控性。
等离子体电解氧化时,电极表面在经历短暂的阳极氧化阶段之后,进入等离子体放电阶段,这表明金属表面生成了一定厚度的膜层,膜层的电介击穿产生等离子体。等离子体电解氧化往往伴随着化学反应、电化学反应、热反应和等离子反应等过程,其机理十分复杂。近年来国际上采用发射光谱(Optical emission spectroscopy,OES)的方法对等离子体放电过程进行研究,可以得到等离子体的电子温度和成分等信息。如HUSSEIN等[20]曾研究了不同电流制度对钛合金PEO过程等离子体的电子温度的影响,发现采用单极脉冲时的等离子电子温度可达3500~9000 K,而采用双脉冲可以使等离子体的电子温度降到3500~6000 K。
在此,本文作者针对铝酸盐电解液体系,对Ti-6Al-4V合金进行了PEO处理,通过OES的方法研究了其等离子体放电的特征,通过扫描电镜、X射线衍射等技术对膜层的微观形貌和相组成进行了表征。同时,利用电化学极化曲线技术以及球-块式干摩擦试验对处理不同时间的膜层的耐蚀性和耐磨性能进行了研究,采用了SEM等手段对磨痕形貌进行分析,并对试验结果进行讨论。
1 实验
本实验中采用的材料为经轧制得到的Ti-6Al-4V钛合金(工业牌号 TC4)板材。板材经线切割成20 mm×10 mm×5 mm的长方体样品,试样的一面定义为工作面(20 mm×10 mm),将试样的另一面用铜导线相连接,用环氧树脂包封,制备成面积2 cm2的电极,然后将试样依次用80、150、600、1000、1500号SiC水砂纸打磨,用清水冲洗后经无水乙醇脱脂,最后用蒸馏水冲洗干净后吹干置于干燥器中。
本实验中采用的电解液是由蒸馏水配制的8 g/L NaAlO2和1 g/L KOH混合的电解液,等离子电解氧化过程采用的电源为5 kW的交流电源。实验采用的电流制度为双脉冲恒流模式,频率为1000 Hz,占空比为5%,正负电流平均值分别设置为200和100 mA/cm2。在试验过程中,试样作为阳极,不锈钢片(面积约为80 cm2)作为阴极,放置于电解液中,通上电源进行试验,试验过程中,利用恒温磁力搅拌器对电解液进行搅拌,同时电解槽外通自来水对电解液进行冷却,控制电解液的温度在30 ℃左右。实验完成后将试样取出,用蒸馏水冲洗干净并吹干。
采用HR4000光纤光谱仪(Ocean Optics, Inc. )对钛合金等离子体氧化过程的发光行为进行记录和分析。膜层厚度的测量采用TT260覆层测厚仪(北京时代公司生产)测量得到,在试样的不同部位测量10次,取其平均值作为厚度测量值,并记录标准差。氧化膜层的表面形貌和成分采用环境扫描电子显微镜(QUANTA 2000,FEI,USA)观察和EDS能谱仪进行表征。而膜层的相组成则采用Rigaku D/MAX 2500型X射线衍射仪(Cu Kα)进行分析。PEO膜层的腐蚀性能通过动电位极化曲线来评价,腐蚀介质采用3.5%NaCl(质量分数)溶液,电化学测试在CHI660C电化学工作站上进行,采用三电极体系,其中试样为工作电极,铂片为辅助电极,饱和甘汞电极(SCE)为参比电极,首先将电极浸泡10 min,待体系稳定后进行极化曲线测量,从开路电位-500 mV向正向扫描,扫描速度为1 mV/s。
PEO膜层的耐磨性在CETR UMT-3型摩擦试验机上进行,采用球-块式摩擦方式,以直径9.5 mm、硬度为62 HRC的Cr钢球,在试样表面做频率为5Hz的往复式运动,行程为5.5 mm,载荷为2 N。磨痕形貌通过SEM检测,磨痕轮廓通过光学轮廓仪进行检测(WykoNT 9100, VEECO Instruments Inc.)。
2 结果与讨论
2.1 Ti-6Al-4V合金PEO过程的时间-电压曲线及等离子发光行为

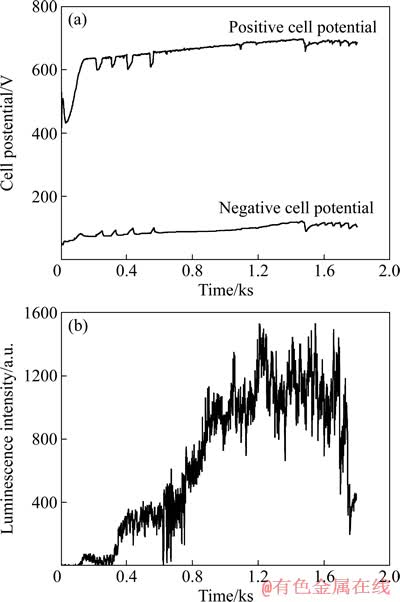

图1(a)所示为在恒流条件下Ti-6Al-4V合金在8 g/L NaAlO2+1 g/L KOH电解液中进行PEO处理得到的时间-电压曲线,其中,正负电压分别为脉冲波形的峰值电压。由图1(a)可知,阳极电压(正电压)在初期迅速攀升,在10 s时电压达到497 V, 此后,电位有所下降,在30 s时降到433 V,之后电压重新上升,在146 s达到633 V。146 s之后,正电压进入最后的“平台期”,即电位上升的趋势大幅度下降,在试验结束时电位为687 V(1800 s)。在电位的“平台期”,曲线在某些时刻出现下降,在曲线上形成几处小的“波谷”。相比于正电压,PEO过程中负电压变化幅度小得多,在1800 s时,负电压为104 V。
图1(b)所示为光谱仪记录的Ti-6Al-4V合金的PEO过程中波长589.12 nm处的可见光强度随时间的变化。在PEO的最开始阶段(0~100 s)发光强度很弱,几乎不能探测到。在100~320 s之间,发光强度有所上升,此后,其强度持续攀升,在900 s左右达到一个平台阶段,此后,发光强度保持较高水平。在整个PEO过程中,发光强度都存在较大波动,这可能是与PEO过程中火花在电极表面不断生灭、移动有关。
图1 Ti-6Al-4V合金PEO处理过程的时间-峰值电压曲线(其中负电压为绝对值)以及589.01 nm波长处的发光强度随时间的变化
Fig. 1 Peak cell potential-time curves of Ti-6Al-4V alloy during PEO treatment in 8 g/L NaAlO2+1 g/L的KOH (Absolute values are given for negative potentials) (a) and variation of luminescence intensity with time at 589.01 nm during PEO process (b)

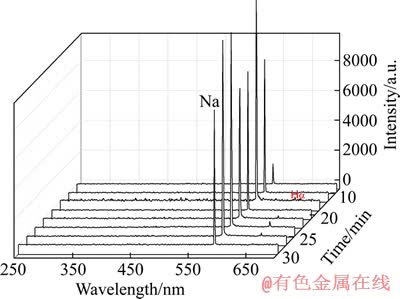

图2所示为光谱仪记录的Ti-6Al-4V合金PEO处理过程在250~700 nm波段光谱全谱随时间的变化。由图2可见,最强的谱线出现在589.01 nm处,对照文献[34],该波长对应 Na原子的谱线。其次在654.47处,出现了H原子的Hα谱线。除了这两条谱线,在380.11和504.00 nm处存在着极其微弱光谱谱线,依据文献[35],在这两个位置的谱线属于Ti的谱线。在其他研究者对钛合金和镁合金的研究中,同样发现了强烈的Na的谱线,该谱线来自溶液中的阳离子,而溶液中的阴离子,除OH-外,通常不会在等离子体中出现[34],这和图2的结果一致。
图2 Ti-6Al-4V合金PEO处理过程的250~700 nm之间光谱全谱随时间的变化
Fig. 2 Variation of luminescence spectra in 250-700 nm during PEO of Ti-6Al-4V
2.2 Ti-6Al-4V合金PEO膜层的生长动力学曲线

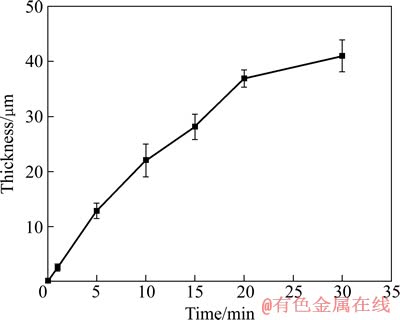

图3所示为Ti-6Al-4V合金等离子电解氧化过程的膜层生长厚度与时间关系的变化曲线。由图3可知,随着PEO处理时间的增加,膜层的厚度逐渐增加,在30 min时达到41 μm。在PEO处理初期(10 min之 前),膜层线性生长,之后膜层的生长速度逐渐减缓。而且,处理时间较长(30 min时)的膜层会发生局部脱落的现象。
图3 在8 g/L NaAlO2+1 g/LKOH电解液中膜层生长厚度与时间的关系
Fig. 3 Relationship between coating thickness and time during PEO treatments of Ti-6Al-4V alloy in 8 g/L NaAlO2+1 g/L KOH electrolyte (Error bar represents standard deviation)
2.3 Ti-6Al-4V合金PEO膜层的显微组织
图4所示为在恒流条件下PEO处理1和30 min后的Ti-6Al-4V膜层在扫描电子显微镜下不同放大倍数的显微组织。对于处理1min的试样,由于此时形成的膜层很薄(约2.5 μm),膜层表面砂纸抛光后留下的划痕清晰可见(见图4(a))。在更高的倍数下(见图4(b)),可见氧化膜表面的已形成及其细小的微孔,这些微孔是PEO膜层的特征,它们由等离子电解氧化膜的击穿放电过程引起(在处理1 min时,阳极峰值电压约为463 V(见图1(a),此时已达到氧化膜的击穿电压)。
图4(c)~(f)所示为处理30 min 的Ti-6Al-4V合金PEO膜层表面及截面形貌。对于处理时间较久的膜层,其微观表面形貌分布着大量的瘤状突起。从放大的图像来看,这些瘤状突起类似烧结-凝固结构,应为PEO过程氧化膜反复的击穿和放电引起的表面氧化膜不断的熔融-凝固过程形成的。HUSSEIN等[20]曾利用可见光和近紫外波段的发射光谱(OES)对Ti-6Al-4V合金在铝酸盐和磷酸盐混合体系PEO过程的等离子放电的电子温度进行研究,结果发现,对于本实验中采用的单脉冲电流制度,等离子体的电子温度在3500~9000 K的范围,而对于采用的双脉冲电流制度,电子温度在3500~6000 K。因此,等离子放电的的温度远高于钛的氧化物熔点(如金红石熔点为1870℃[36]),PEO过程中,火花放电通道内钛的氧化物被熔化,当火花熄灭时,喷射到氧化膜表面的熔融氧化物接触到处于常温的电解液将发生激冷,形成凝固组织。由图4(c)还可以看出,瘤状突起往往伴随着较大的孔洞,这些孔洞应是和等离子放电过程大量气体(主要是氧气[32]的析出有关)。图4(e)对应着图4(c)中的区域B,为PEO膜层的非突起部分,膜层组织结构特征尺寸较为细小,同时分布着尺寸为0.5~2 μm的微孔。对PEO处理30 min 试样表面的瘤状突起和非突起部分进行了EDS能谱分析(对应于图4(d)中区域C和图4(e)中区域D),其结果列于表1中。由能谱分析的结果可知,氧化膜中的Al含量很高,甚至比基体的Al含量高(摩尔分数),说明电解液中的Al大量参与成膜,此外,突起处(区域C)含有较多的Al含量,这可能是突起处在PEO过程中伸入溶液中,得以和电解液成分(铝酸钠)充分接触,因此,生成的氧化物中Al含量增多。此外,图4(d)和(e)中还可看到少量裂纹,它们可能由凝固过程的热应力所引起。图4(f)所示为膜层截面形貌,可见膜层与基体结合良好,整体还算致密,局部可见不同尺寸的微孔。EDS能谱分析表明,截面成分相差不大,主要为Ti和Al形成的氧化物。
图4 处理不同时间后Ti-6Al-4V合金PEO膜层的表面及截面SEM像
Fig. 4 SEM images of PEO coatings on Ti-6Al-4V formed for different times
2.4 Ti-6Al-4V合金PEO膜层的相组成

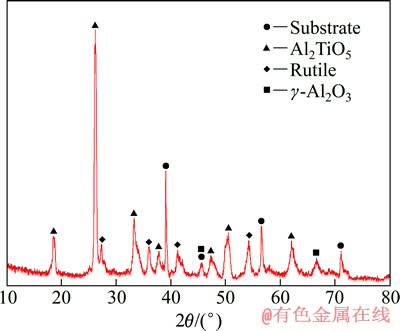

图5所示为Ti-6Al-4V合金在8 g/L NaAlO2+1 g/L KOH电解液中经过PEO处理20 min后膜层的XRD谱。分析表明,Ti-6Al-4V合金PEO陶瓷膜层含有大量的Al2TiO5(钛酸铝)以及一定含量的TiO2(金红石相)和γ-Al2O3,同时,谱图中也存在钛合金基体的衍射峰。钛的氧化物通常有锐钛矿和金红石,一般认为锐钛矿在所有温度范围都是不稳定的[37]。锐钛矿向金红石的转化温度始于610 ℃,在915 ℃时转化完全[37]。图5中没有发现锐钛矿的衍射峰,可能是由于PEO过程的火花放电的高温使得锐钛矿完全转化成了金红石相。金红石具有四方结构, 在各种温度和压力下均较为稳定。高熔点金红石相的形成及以上所观察到的氧化膜熔化痕迹都证实火花放电通道瞬时温度很高。PEO处理利用水溶液冷却以保持样品处于常温,而且还创造了局部高温,形成氧化物陶瓷膜层,这便是等离子电解氧化的独特之处[36]。本实验中得到的氧化膜的主要相成分为钛酸铝(Al2TiO5),这与采用铝酸盐电解液的其他文献报道的结果是类似的[21-27]。从TiO2-Al2O3系相图[38]可知,Al2TiO5化合物熔点为1860 ℃,在1280 ℃发生共析反应, 分解为TiO2 和Al2O3。钛酸铝是一种具有低热膨胀系数及低导热系数的陶瓷材料,通常用作耐火材料,然而,钛酸铝陶瓷材料也存在处理过程中易发生裂纹而导致其弯曲强度低的缺点[39],在本试验过程中发现处理时间较长的试样表面的膜层存在局部脱落的状况可能与Al2TiO5容易分解和产生裂纹有关。

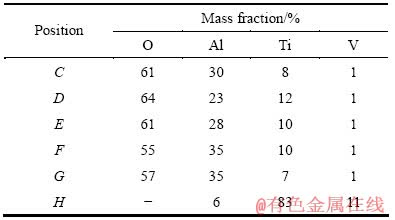

表1 处理30 minPEO膜层表面和截面不同位置的EDS分析
Table 1 EDS analyses for different locations in surface and cross section of PEO coating formed for 30 min( Corresponding to zones C-H shown in Fig.4)
图5 PEO处理20 min的膜层XRD谱
Fig. 5 XRD patterns for PEO coating formed for 20 min
2.5 极化曲线实验结果

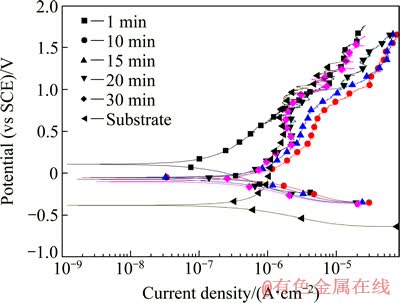

将钛合金基体及在恒流条件下PEO处理不同时间(即1 min、10 min、15 min、20 min、30 min)试样在3.5%的NaCl溶液中进行电化学极化曲线测试,结果如图6所示。由图6可以看出,钛合金经PEO处理后,自腐蚀电位正移,其中处理1 min的试样自腐蚀电位最高。除了进行PEO处理1 min的试样以外,其他PEO处理时间的极化曲线都很接近。通过塔菲尔外推法对图6中的极化曲线进行处理,得到不同处理时间试样的腐蚀电流密度,其结果如表2所示。其中处理1 min的试样的腐蚀电流密度最小(1.14×10-7 A/cm2),而处理10 min后试样的腐蚀电流密度最大(1.36×10-6 A/cm2),其自腐蚀电流相比提高了一个数量级。从以上结果可知,恒流条件下在8 g/L NaAlO2+1 g/L KOH电解液中PEO处理1 min的PEO膜层的耐蚀性比PEO处理30 min后PEO膜层的耐蚀性要好。之前的研究中也发现处理时间短的PEO膜层具有更高的耐蚀性[38],分析认为,其原因是处理时间短的膜层在结构上更加致密,而PEO处理时间较长的膜层中存在较多的裂纹和孔洞等缺陷,导致腐蚀电流升高。
图6 Ti-6Al-4V 基体及不同PEO处理时间的膜层在3.5% NaCl中的极化曲线
Fig. 6 Potentiodynamic polarization curves obtained in 3.5% NaCl solution for Ti-6Al-4V alloy before and after PEO treatment for different times

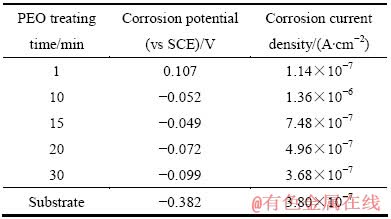

表2 Ti-6Al-4V基体及不同PEO处理时间的膜层的腐蚀电流密度
Table 2 Corrosion current densities of uncoated Ti-6Al-4V alloy and coatings after PEO treatment for different times
2.6 摩擦试验结果
为考察本实验中得到的膜层的耐磨性,对PEO处理1 min(该试样具有较高的耐蚀性)和30 min的试样在2 N的载荷下进行了干摩擦试验,图7所示为不同试样的摩擦因数和时间的关系。从图7 看出,对于处理1 min的试样,摩擦因数从0~32 s保持在大约0.51左右(见图7中插图),此后,摩擦因数快速下降到0.37左右(41 s)然后又逐渐攀升,在试验的最后阶段甚至出现很高的摩擦因数,形成峰值。由于肉眼可见较深的磨痕,在642 s 时停止了干摩擦试验。根据摩擦因数曲线分析,膜层应在32 s左右被磨穿,此时为摩擦曲线出现转化点(曲线突然下降)。因此,对于PEO处理1 min的试样,由于其生成的膜层很薄,不具有较好耐磨性能。
处理30 min的试样的摩擦因数曲线从初期的约0.42逐渐上升,在160 s左右达到0.7左右,此后曲线进入平台期,直到1332 s时,摩擦因数突然下跌到0.2左右。该曲线的摩擦因数下跌的点并不是对应于膜层失效(磨穿)的点,因为膜层磨穿后,摩擦因数将接近基体的摩擦因数,根据先前的研究,Ti-6Al-4V合金基体的摩擦因数在0.5左右[31],而该曲线下跌到很低的摩擦因数(约0.2),摩擦因数的降低使得该膜层在要求减摩的场合具有潜在的应用价值,因此,有必要对该现象的出现原因进行分析。

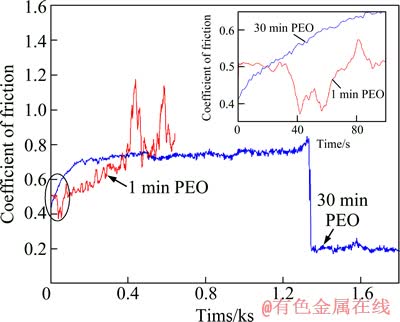

图7 PEO处理1 min和30 min后Ti-6Al-4V合金膜层在2 N载荷下的摩擦因数和时间的关系(插图为左侧椭圆区域的放大)
Fig. 7 Relationship between coefficient of friction and time for PEO coatings under applied load of 2 N formed for 1 and 30 min on Ti-6Al-4V alloy (Inset is magnification of area circled by ellipse)

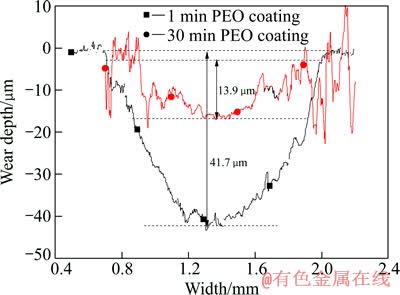

图8所示为光学轮廓仪测得的磨痕轮廓曲线。由图8可知,反应1 min形成的PEO膜层在经历642 s干摩擦后,磨痕深度达41.7 μm。而反应30 min的试样在经历1800 s干摩擦之后,磨痕深度只约为13.9 μm。因此,延长PEO时间大大提高了试样的耐磨性。
图8 PEO处理1 min 和30 min后Ti-6Al-4V合金膜层在2 N载荷下分别摩擦642 s和1800 s的磨痕深度比较
Fig. 8 Comparison of wear depth for PEO coatings formed for 1 and 30 min on Ti-6Al-4V alloy under applied load of 2 N for sliding times of 642 s and 1800 s, respectively
图9(a)和(b)所示为PEO处理1 min的试样经642 s干摩擦试验之后表面磨痕形貌,可以看出,试样已被磨穿,出现明显的犁沟形貌,这是由于高硬度的铬钢球在摩擦过程中对塑性较好的钛合金基体进行微切削造成的。钛合金磨损的犁沟形貌,与其他研究人员的结果是一致的[40-41]。因此,尽管PEO处理1 min的试样耐蚀性较好,但从耐磨性的观点来看,其防护性能是不够的。图9(c)和(d)所示为PEO处理30 min试样在干摩擦30 min试验之后的磨痕表面形貌,图9(e)所示为相应的磨痕处截面形貌。从图中进一步可见,试样只是轻微磨损,而且磨痕表面较为光滑(见图9(d)),该现象表明膜层可能有一定的自润滑性,这也可以解释摩擦曲线后期摩擦因数很低的原因。在摩擦曲线突然下跌之前,其摩擦因数较高(0.7左右),该值和本文作者之前在硅酸盐-六偏磷酸盐体系中得到的PEO膜层的摩擦因数是接近的。在本实验中摩擦曲线会突然下跌可能是由于在摩擦过程中较粗糙的外层被完全去除,钢球直接和PEO膜层内层进行接触并摩擦。内层较小的摩擦因数使得该膜层具有一定的应用价值。对图9(c)中的磨痕中心区域进行了EDS能谱分析,结果显示磨痕表面有较多的来自钢球的成分(Fe、Cr),这表明摩擦过程形成了转化层(Transfer layer),在PEO膜层的摩擦、磨损试验中经常遇到形成转化层的情况[27]。图7(f)中能谱分析的Pt谱峰来自扫描电镜观察之前试样上喷的铂金。
图9 PEO处理1 min和30 min的试样在2 N载荷下的干摩擦试验后的磨痕表面和截面形貌及EDS谱
Fig. 9 Morphologies of wear scars and cross section on different PEO coatings after dry sliding tests under applied load of 2 N for 1 and 30 min and EDS spectrum
3 结论
1) Ti-6Al-4V合金PEO过程发光强度随时间增加,光谱中出现的谱线主要是Na 和Hα。
2) Ti-6Al-4V合金PEO膜层主要相结构为钛酸铝(Al2TiO5)、金红石(TiO2)和γ-Al2O3。处理时间较长的PEO膜层微观形貌由微孔、瘤状突起和裂纹等组成。
3) PEO处理1 min的膜层耐蚀性较好,而处理时间较长的膜层耐蚀性下降,这可能是由于其微观结构中缺陷如孔洞和裂纹等增多引起。
4) 处理30 min的膜层具有优良的耐磨性,而且膜层内层摩擦因数很低(约0.2),这使得该膜层在要求减摩的场合具有潜在的应用价值。
