75 kA导流槽磁场及其引起的铝液流场模拟分析

李相鹏^{1, 2}，李  劼²，赖延清²，刘业翔²，冉永华³，周  昊¹，岑可法¹

(1. 浙江大学 能源清洁利用国家重点实验室，杭州 310027;

2. 中南大学 冶金科学与工程学院，长沙 410083;

3. 昆山铝业有限公司，昆山 215313)

摘  要：以商用有限元计算软件ANSYS为计算平台，对75 kA导流型铝电解槽电磁场和电磁力场分布及其对铝液流动和波动的影响进行了模拟计算。结果表明：阴极斜坡表面电磁场和电磁力场分布基本呈沿电解槽长轴对称分布，且电磁力与重力方向相同，这有利于阴极表面电磁力向聚铝沟排放，而在电磁力作用下，聚铝沟内铝液波动最大幅度为0.021 m，仍保持在安全范围之内，不会引起两极短路现象的发生，表明在现有75 kA普通预焙槽母线配置方案下，可以维持导流型结构电解槽的正常运行。

关键词：导流型铝电解槽；磁场；电磁力；有限元方法

中图分类号：TF 821　　     文献标识码：A

Simulation and analysis of magnetic fields and flow fields of

 metal pad in 75 kA drained style aluminum reduction cell

LI Xiang-peng^{1, 2}, LI Jie², LAI Yan-qing², LIU Ye-xiang², RAN Yong-hua³, ZHOU Hao¹, CEN Ke-fa¹

(1. State Key Laboratory of Clean Energy Utilization, Zhejiang University, Hangzhou 310027, China;

2. School of Metallurgical Science and Engineering, Central South University, Changsha 410083, China;

3. Kunshan Aluminium Co Ltd, Kunshan 215313, China)

Abstract: Numerical simulations was conducted based on the commercial finite element method software package ANSYS to study the influences of electromagnetic field and electromagnetic force distribution on flow fields and fluctuations of the molten metal in a 75 kA drained cell. The results show that, the distribution of magnetic field and electromagnetic force in the aluminum film on the cathode slope are in symmetry to the long axis of the cell, especially the magnetic force is in the same direction as the gravity force, which is in favor of the aluminum discharging from the cathode slope. The highest fluctuation of aluminum pad surface in the accumulation sump is 0.021 m, which still remains within the safe range, and will not cause interpolar short circuit, so a normal operation process could be maintained with the same bus bar configuration as the current 75 kA aluminum reduction cells.

Key words: drained style aluminum reduction cell; magnetic fields; electromagnetic force; finite element method

铝电解槽中强大的电流与电磁场相互作用产生电磁力，使熔体在槽内产生循环流动，促进传质传热；同时也会引起铝液的波动、隆起甚至偏斜，造成电解不稳定；使局部极距减小，甚至造成短路，降低电流效率，增加电耗^[1-2]。对预焙铝电解槽电磁力引起的熔体流场和电解稳定性已进行了很多研究^[3-7]，我国自20世纪80年代开始对铝电解产生的磁场进行模拟计算。近年来，孙阳等^[8-11]采用Biot-Savart定律对电解槽母线和熔体产生的电磁场进行计算，对铁磁元件产生的磁场采用表面磁荷法^[8-9]、磁偶极子法^[10]等进行模拟计算。Dupuis等^[12]在ANSYS软件平台上建立了铝电解槽磁场分布计算模型，它考虑了邻槽母线、铁磁物质和空气对磁场分布的影响，结果较准确。杨溢等^[13]使用ANSYS对200 kA以上的大型预焙铝电解槽电磁场进行计算，计算结果与现场实测的结果较吻合。从而证明了在有限元软件ANSYS上所建立的铝电解槽电磁场分布计算模型的准确合理性。

相比之下，对导流槽电磁力引起的流场的研究还没有见到相关的文献报道。导流槽阳极底面和阴极表面具有一定的倾角，槽底不再需要20 cm左右的铝液熔池，而只在阴极表面附有一层铝液膜，铝液从阴极表面析出后，沿斜坡流到聚铝沟。由于极距减小，导流槽对电磁场引起的电解不稳定更加敏感。这一系列的改变会影响到槽内电场分布^[14-15]，进而影响槽内的电磁场分布和熔体受电磁力的改变。为了了解导流槽熔体内部电磁场、电磁力场的分布特征和电磁力引起的铝液和电解质流场模式及其对铝液波动的影响，本文作者对75 kA导流槽内磁场、电磁力场和铝液流场进行了计算。

1  75 kA导流槽电磁场仿真计算模型

影响铝电解槽电磁场分布的因素主要有3个方面：母线配置(包括阴极钢棒和槽外母线)、铁磁质材料(如槽壳等)和槽内电流分布。

在ANSYS软件平台上建立了如图1所示的75 kA导流槽电磁场计算模型，包括槽外母线系统、阳极导杆到阴极钢棒之间的槽内导体部分。模型母线配置同现有75 kA普通预焙槽，计算考虑了铁磁物质、相邻前后两槽的影响。为了简化模型，将前后两槽以及所有母线简化为等效电流元。考虑到槽体磁场在空气中的磁漏，因此对空气进行了建模。

图1  磁场和电磁力场分布计算网格模型

Fig.1  Meshed model of magnetic field and electromagnetic force simulation

采用用于建立75 kA导流槽电磁场计算模型的材料单元有实体单元SOLID5、微元单元SOURC36和无限单元INFIN47分别对槽内导体、空气包、母线进行建模。

2  求解方法和边界条件设置

采用ANSYS软件中的广义标量位法(GSP)对电解槽电磁场进行计算。采用该方法时，不需要对电流源部分建立实体模型，而是采用微元单元直接建立单元，从而可以与槽体部分的实体单元分开建模和网格划分，而且采用标量位法时，每个节点只有1个自由度，从而简化了模型，使处理时间减少。

边界条件包括电流边界、电压边界和磁位边界。阳极表面施加电压边界为0；在阴极钢棒出电端施加电流边界，其数值采用电场计算的结果，见文献[14]；取空气包远端角部一点的磁位为0，作为基准点^[11]。

计算分两步，第一步对电流源(即母线部分)磁场进行计算，第二步启用Biot-Savart计算模块对槽内导体产生的磁场进行计算，而铁磁元件的计算在两步计算中都是默认自动完成的，然后对两步计算的结果进行叠加，得出最后导流槽磁场的计算结果。模型计算还对电磁场和槽内电流相互作用产生的电磁力场进行了计算。模型计算在Intel Pentium 4处理器上完成，耗时253 min。

3  结果与分析

3.1  铝液中电磁场分布

图2所示为极间铝液内部x，y，z方向磁场和3个方向合磁场(指磁感应强度)的分布图。由图2可见，铝液内部磁场基本上呈上下两侧(沿槽体长轴方向)对称分布，方向相反，并且x方向的磁场分布要比y方向和z方向的磁场分布值要大。从图2(a)可以看出，x方向磁场分布特征为极间两侧铝液较大，并向聚铝沟逐渐减小，最大值出现在两侧铝液偏向出电端处，正方向和负方向的磁感应强度最大值分别为7.6×10^-3 T和-9.0×10^-3 T。

图2  铝液磁场分布图

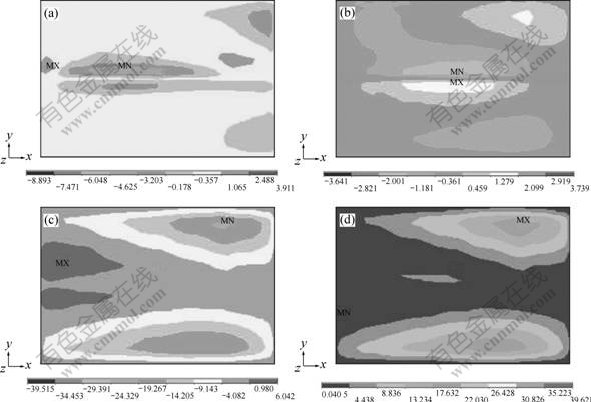

Fig.2  Distribution of magnetic field in metal pad: (a) x magnetic field; (b) y magnetic field; (c) z magnetic field; (d) Total magnetic field (Unit: 10^-3 T)

从图2(b)可以看出，y方向磁场分布出现两端大中间小的特征，在聚铝沟上方靠近槽进电端和出电端分别出现了正负方向的最大值5.3×10^-3 T和 -6.1×10^-3 T，聚铝沟处铝液中磁场为负值。

z方向磁场分布特征为中部靠近聚铝沟处较大，向两侧铝液中逐渐减小，在聚铝沟左右两侧靠近出电端的铝液中分别出现正负方向的最大值4.0×10^-3 T和-4.0×10^-3 T，其余部分铝液中磁场分布相对比较均匀，如图2(c)所示。

合磁场的分布与x方向磁场分布类似，如图2(d)所示。

总体来说75 kA导流槽内电磁场分布值较大，尤其是z方向磁感应强度正负方向最大值达到4.0×10^-3 T以上，这对槽稳定性将造成不利的影响。对于小型普通预焙槽来说，这是一种普遍现象，引起这种电磁场分布特征的主要原因是缺少磁场补偿母线。不过对于普通预焙槽而言，由于槽体较小，铝液镜面面积相对较小，较大电磁场引起的铝液波动和“二次反应”没有大型槽那么剧烈，因此对于小型槽虽然槽内磁感应强度较大，但一般不会对电解造成严重的危害^[1]。

    另外，从磁场3个分量的计算结果图也可以看出，出电端磁场值相对进电端磁场值要大，x方向电磁场最大值出现于上下两侧偏向出电端处，y方向磁场在出电端的聚铝沟上方达到负的最大值，其绝对值要比进电端正方向磁场最大值稍大，z方向磁场的正负方向最大值均出现在中部铝液靠近出电端处。造成磁场这种分布特征的原因是75 kA电解槽纵向排列的工艺造成的，槽内存在较大的沿长轴方向的水平电流，使出电端涂层阴极和阴极钢棒中电流的分布大于进电端，从而出现了出电端铝液中磁场分布大于进电端的现象。另外受聚铝沟处电流比较集中的影响，该处具有较强的电磁场分布。

3.2  铝液中电磁力分布

图3所示为极间铝液电磁力分布图。可见，铝液中电磁力场分布特征与电磁场分布特征类似，也是成两侧沿长轴方向对称分布。以z方向电磁力为主，最大值约为-4.0×10^-2 N，从图3(c)可以看出，在两侧铝液中，电磁力方向以z负方向为主，与重力方向相同，有利于促进铝液向聚铝沟流动，而在进电端聚铝沟两

图3  铝液中电磁力分布云图

Fig.3  Distribution of magnetic force in metal pad: (a) x magnetic force; (b) y magnetic force; (c) z magnetic force; (d) Total magnetic force (Unit: 10^-3 N)

侧较小面积范围内铝液中存在z正方向电磁力，其值较小，约为6.0×10^-3 N。x方向和y方向的电磁力分布较小，正负方向绝对值最大值均在1.0×10^-2 N以下。从图3(a)可以看出，在聚铝沟两侧靠近进电端处存在一定的x负方向电磁力分布，x正方向最大值出现在紧靠进电端聚铝沟左侧的铝液中。3个方向的合电磁力与z方向电磁力分布特征相似。

3.3  极间铝液流场和聚铝沟处铝液表面波动分析

极间铝液和聚铝沟内铝液形成稳定的循环后，铝液在极间形成4个回流区，如图4所示。聚铝沟处铝液出现较大的x负方向的流体流速，并在进电端(左端)的极间形成两股，分别朝向阴极炭块顶部的流体，从而使靠近进电端极间铝液的流速是沿斜坡向上，并在极间两侧铝液中形成2个较大的回流；在出电端(右端)靠近端部铝液的流向也是沿斜坡朝上，在出电端形成2个较小的回流。左端2个回流区较大，这主要是受聚铝沟两侧偏左端较大的x负方向电磁力作用引起的(见图3(a))。由图可见，流速最大值达到0.7 m/s以上，

图4  铝液流场速度矢量图

Fig.4  Velocity vector distribution of metal pad (Unit: m/s)

由于出现在聚铝沟处，不会给极间电解造成太大影响。极间铝液受到重力方向电磁力影响，绝大部分面积内铝液具有向聚铝沟的流动速度，有利于生成铝液向聚铝沟汇集。图5所示为聚铝沟处两相界面的波动图，图中x坐标负方向为进电端，正方向为出电端，由图可见，在聚铝沟两端的铝液受电磁力的影响，表面波动幅度比较大，因此聚铝沟处铝液波动呈现出两端上扬，中间下沉的分布特征，最大值达到0.021 m。而75 kA导流槽极距在0.030 m左右，如果电解未出现异常，就不会引起极间短路现象的发生。

图5  聚铝沟处铝液表面波动幅度h

Fig.5  Fluctuation of metal pad in aluminum accumulation sump (Unit: m)

由于缺少导流槽实际运行的结果作为检验，为了验证电磁场计算模型的正确性，对某厂154 kA两端进电预焙铝电解槽电磁场分布进行了现场测试，所采用的磁场测试仪器为美国BELL公司生产的三维高斯计MODEL9950。对比现场测试结果表明，计算值与测试值基本吻合，因此认为本研究所建立的铝电解槽电磁场计算模型是合理的。

4  结论

1) 铝液中电磁场和电磁力场分布类似，呈现沿长轴方向对称分布的特征。 x方向磁场分布较大，合磁场分布与x方向磁场分布类似。 而电磁力分布以z方向为主，尤其是极间铝液主要受z负方向电磁力，方向与铝液重力方向相同，有利于促进阴极表面析出铝液向聚铝沟顺利排放，而聚铝沟处铝液中也存在着较大的电磁力。

2) 当聚铝沟处充满铝液时，铝液在槽内形成稳定的循环流场，在极间形成4个回流区，速度最大值达到0.7 m/s以上。

3) 受聚铝沟处较大电磁力的影响，该处铝液表面波动呈现出两端上扬，中部下凹的特征，两端铝液波动幅度最大值达到0.021 m。如果电解不出现较大的异常，对于极距为0.030 m左右的导流槽，这个波动幅度不会引起极间短路现象的发生。因此也说明在现有75 kA普通预焙槽母线配置方案下，导流型结构电解槽可以保持正常运行。
