铀钼矿硫酸焙烧提取铀钼
刘 康，向秋林，师留印，黄 永
(中国核工业集团有限公司 核工业北京化工冶金研究院，北京 101149)
摘 要：采用硫酸焙烧-水浸法强化过程高效提取铀钼矿中的铀钼，运用单因素试验考察焙烧过程参数对铀钼浸出率的影响。结果表明：硫酸焙烧过程推荐参数为酸矿质量比0.5:1、硫酸浓度82%、焙烧温度270 ℃、焙烧时间120 min。优化条件下验证实验所得焙烧熟料水浸后铀钼浸出率可达92%~93%和81%~84%，较现有低温直接酸浸过程铀浸出率(85%~90%)有一定提高，钼浸出率(45%~50%)有大幅提高。对原矿、焙烧熟料、浸出渣物相进行XRD分析后发现，铀钼矿经过硫酸焙烧和水浸后主要组分已由原矿中铝硅酸盐和SiO2转变为浸出渣中SiO2。
关键词：铀钼矿；硫酸焙烧；水浸；浸出率；强化过程
文章编号：1004-0609(2019)-04-0858-06 中图分类号：TF 841.2；TL212.1 文献标志码：A
我国核电工业的快速发展使天然铀需求未来将以每年4%的速度持续增长，而传统单一铀矿资源日渐稀少，故而从铀多金属共伴生矿中综合回收铀及其他有价组分正日益受到重视。这也成为保证天然铀有效供应的一种途径[1-5]。
铀和钼化学性质较为相似(价电子为6个，氧化值以+4和+6为主)，因此铀钼伴生矿比较常见，国外处理铀钼伴生资源实例较多[6-9]；法国Lodeve公司使用碱法加压系统处理铀钼伴生矿石，其中Na2CO3为浸出剂，菱铁矿为氧化剂，每年生产铀约1000 t，回收率94%，还生产大量副产品粗钼(15%Mo，质量分数)。美国Grants公司和Edgement公司采用常压硫酸浸出处理含铀钼物料铀钼矿石与褐煤，使用NaClO3为氧化剂。墨西哥比利亚阿尔达马厂使用常规碱浸处理含钼铀矿石，浸出剂为Na2CO3+NaHCO3，铀钼回收率分别为68.7%、74.8%。埃及东南沙漠中的变质砂岩型铀矿中含有辉钼矿，其在生产中采用共提取和共沉淀工艺使钼直接进入铀浓缩物产品中[10-11]。印度铀业公司采用添加Li2SO4高温焙烧+碱浸方法从铀矿中回收钼，回收率可达93%[12-14]。
国内某铀钼伴生矿中钼存在形式复杂，除钼华、铁钼华、钨钼钙矿等钼矿物，还普遍存在胶硫钼矿，即以凝胶状、球粒产出的均质非晶质、胶质MoS2。由于内生成矿次序所致，呈黑色细粉末状或胶状产出的非晶质、胶质MoS2往往为附着在铀、钼矿物表面的表生矿，并对所附着矿石形成致密硫化物包裹。因此其阻碍浸出剂向包裹体内部渗透及氧化剂对钼矿物氧化，故使常规酸浸过程难度增加，铀钼浸出率只维持在85%~90%、45%~ 50%。应采用强化冶金过程破坏该包裹体从而提高铀钼回收率，硫酸焙烧法作为一种强化方法已用于处理稀土精矿[15]、红土镍矿[16-17]、石煤[18]、粉煤灰[19-20]等矿物和二次资源，但尚未见其在铀钼矿提取铀钼过程中应用的报道。
本文采用硫酸焙烧+水浸过程处理某铀钼伴生矿，研究考察酸矿质量比、硫酸浓度、焙烧温度、焙烧时间等因素对铀钼浸出率影响，旨在探索一种从难处理铀钼伴生矿中高效提取铀钼的技术路线。
1 实验
1.1 原料和试剂
实验所用铀钼矿化学成分如表1所示，其主要组分为SiO2、Al2O3和Fe2O3，三者质量和已占总质量的86%，有价组分U占比为0.192%，其中50%的为U6+；Mo含量为1.250%(质量分数)。该矿XRD谱见图1。由图1可见，铀钼矿主要物相为铝硅酸盐，图谱中还有个别U、Mo衍射峰，表明该矿在磨细至可过74 μm标准筛分析时已具有较好的解离度。图2所示为该矿的电子探针微区分析图。实验所用试剂H2SO4(98%)为分析纯，国药集团化学试剂有限公司；去离子水为实验室自制。

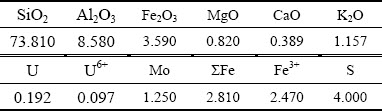

表1 铀钼矿化学成分
Table 1 Chemical composition of U-Mo ore (mass fraction, %)

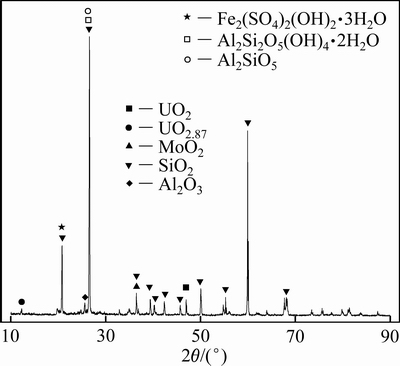

图1 铀钼矿XRD谱
Fig. 1 XRD pattern of U-Mo ore

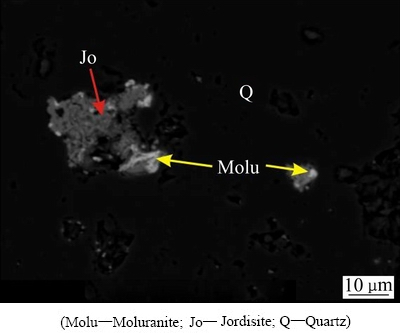

图2 铀钼矿的EMPA像
Fig. 2 EMPA image of U-Mo ore
1.2 实验过程和分析方法
块状铀钼矿经颚式破碎机粗碎、对辊式破碎机细碎、球磨机球磨至＞98%颗粒粒径可通过0.15 mm标准筛。磨后矿石烘干去除附着水，单次实验取50 g磨后铀钼矿与一定浓度硫酸按照实验设定酸灰质量比在刚玉坩埚中混合均匀，坩埚加盖后放入箱式电阻炉中升温至实验温度并保温一定时间。焙烧熟料磨细后在80 ℃去离子水中以液固质量比5:1和搅拌速率600 r/min浸出6 h；经固液分离得熟料浸出液，浸出渣烘干后和浸出液分别分析，根据浸出液体积、浸出液U和Mo质量浓度、浸出渣质量、浸出渣U和Mo质量分数分别计算液计浸出率和渣计浸出率，并取二者平均值作为单次实验U、Mo浸出率。实验流程图如图3所示。

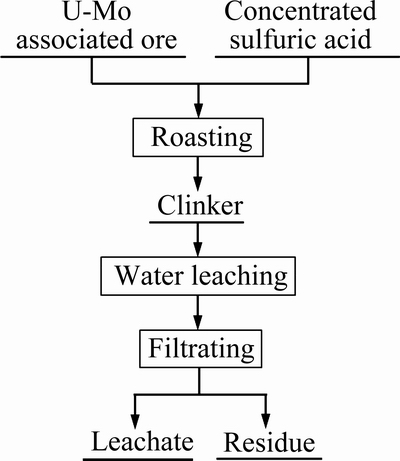

图3 铀钼矿实验流程图
Fig. 3 Schematic diagram of U-Mo ore experiment
X射线荧光光谱仪(XRF-1800X，SHIMADZU，日本)分析铀钼矿化学成分；X射线衍射仪(RigakuD： MAX-RB12KW，日本)鉴定原矿、焙烧熟料和浸出渣物相；电子探针分析仪(EMPA，JXA-8100，JEOL，日本)对原矿进行微区成分分析；浸出液中U、Mo质量浓度由ICP分析仪(OPTIMA 7000DV, Perkinelmer，美国)测试；原矿中U和U6+、总Fe和Fe3+、Mo分析方法分别为硫酸-亚钛-钒酸铵容量法、K2Cr2O7滴定法、硫氰酸钾分光光度法。
2 结果与讨论
2.1 硫酸焙烧过程铀钼转化机制
图4 铀钼矿硫酸焙烧过程主要化学反应热力学计算
Fig. 4 Main chemical reactions thermodynamic calculation of U-Mo ore sulfuric during acid roasting process
铀钼矿硫酸焙烧过程主要化学反应如式(1)~(5)所示，可见UO2经O2和浓H2SO4先氧化为UO3，然后化合生成UO2SO4；而UO3直接与H2SO4化合为UO2SO4。胶硫钼矿MoS2则被O2和浓H2SO4氧化为H2MoO4。在后续水浸过程中UO2SO4可直接转入溶液，H2MoO4则通过溶解为
、再与H2SO4反应转变为
等方式转入溶液。图4所示为以上反应的热力学
计算结果，表明各个反应在硫酸焙烧过程参考温度区间内均有较大进行趋势，这即为铀钼矿物的物相转变及后续的水浸过程提供理论基础。
2UO2+O2+2H2SO4=2UO2SO4+2H2O (1)
UO2+H2SO4= UO3+H2O+SO2↑ (2)
UO3+H2SO4 = UO2SO4+H2O (3)
MoS2+3O2+H2SO4= H2MoO4+3SO2↑ (4)
MoS2+4O2+H2SO4=H2MoO4+2SO3↑+SO2↑ (5)
2.2 酸矿质量比对铀钼浸出率的影响
图5所示为酸矿质量比与铀钼浸出率关系曲线，其中酸矿质量比取值从0.1至1.5，且前半程取值间距为0.1，后半程取值间距为0.2。其他实验条件为硫酸浓度98%，焙烧温度270 ℃，焙烧时间120 min。由图5可见，U浸出率在酸矿质量比0.7时达到峰值93.55%，而Mo浸出率在酸矿质量比1.1时有峰值96.30%。二者拥有几乎相反的试验规律：即U浸出率先随酸矿质量比的增加缓慢上升，在越过峰值后则急剧降低；而Mo浸出率则是先随酸矿质量比的增加迅速提高，但在越过峰值后则缓慢降低。可见高酸矿质量比对Mo矿物转化很有利，而对U矿物转化有强烈抑制作用。这可能是由于在焙烧体系中硫酸加入量过多则会在化学反应和硫酸分解中生成过多SO2，其将已经氧化生成的U6+重新还原为U4+，致使U在后续水浸过程中无法进入溶液。两条曲线交点为酸矿质量比约0.8，故合适酸矿质量比应＜0.8，因此，综合U、Mo浸出率和酸耗等情况分析，推荐适宜酸矿质量比为0.5。
2.3 硫酸浓度对铀钼浸出率的影响

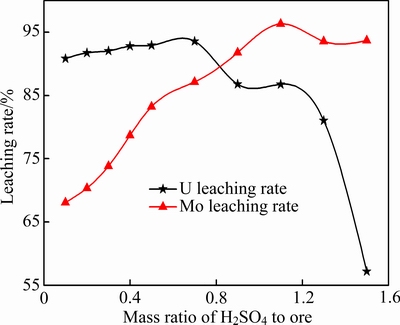

图5 酸矿质量比对铀钼浸出率的影响
Fig. 5 Effect of mass ratio of H2SO4 to ore on leaching rate of U and Mo

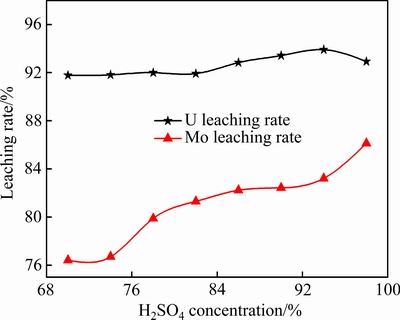

图6 H2SO4浓度对铀钼浸出率的影响
Fig. 6 Effect of H2SO4 concentration on leaching rate of U and Mo
图6所示为硫酸浓度与铀钼浸出率关系曲线。其中硫酸浓度取值从70%至98%，间距为4%。其他实验条件为酸矿质量比0.5:1，焙烧温度270 ℃，焙烧时间120 min。由图6可见，U浸出率在硫酸浓度增加至82%时，几乎一直持平，并在硫酸浓度继续增大时有小幅增加；在硫酸浓度94%时，U浸出率出现峰值，为93.92%，随后，U浸出率出现小幅降低。而Mo浸出率则是随硫酸浓度的增加一直升高，并在硫酸浓度为98%时达到峰值(为86.13%)。该规律与图5中两条曲线交点之前部分较为类似。说明硫酸浓度与酸矿质量比同为硫酸焙烧过程的物料因素，且硫酸浓度升高所带来的体系酸量增加幅度和增加速率远小于酸矿质量比所带来的体系酸量变化，故Mo浸出率增长趋势较为平缓。考虑到酸耗是企业生产的重要经济技术指标，故在U、Mo浸出率没有特别大降低前提下应尽量减小硫酸浓度，因此，选取优化硫酸浓度为82%。
2.4 焙烧温度对铀钼浸出率的影响
图7所示为焙烧温度与铀钼浸出率关系曲线，其中焙烧温度取值从190 ℃至310 ℃，间距为20 ℃。其他实验条件为酸矿质量比0.5:1，硫酸浓度82%，焙烧时间120 min。由图7可见，在所考察焙烧温度范围内U浸出率为92%~93%，近乎持平；Mo浸出率随焙烧温度增长较快，从190 ℃时61.92%增长至270 ℃时峰值85.79%，当温度超过270 ℃后其开始降低。温度是焙烧操作的过程因素，其升高可有效降低目标金属与硫酸反应的活化能，从而使U、Mo浸出率得以增加。此外，该铀钼矿中U组分更易被氧化并与硫酸反应，因此在较低焙烧温度时已有较高浸出率；相对而言，胶硫钼矿中Mo组分需在更高温度下才能被氧化并与硫酸反应，这也为该铀钼矿中Mo使用常温酸浸时浸出率较低的原因。Mo浸出率最后的降低可归因于温度过高使体系内硫酸分解进而有效酸量减少。因此，综合考量U、Mo浸出率和能耗，确定适宜焙烧温度为270 ℃。

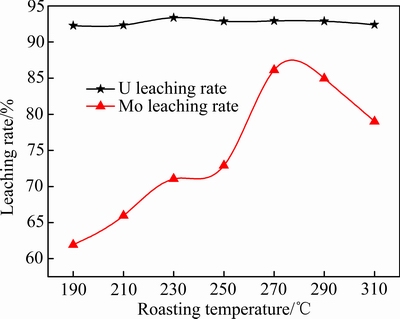

图7 焙烧温度对铀钼浸出率的影响
Fig. 7 Effect of roasting temperature on leaching rate of U and Mo
2.5 焙烧时间对铀钼浸出率的影响
图8所示为焙烧时间与铀钼浸出率关系曲线，其中焙烧时间取值从20 min至120 min，间距为20 min。其他实验条件为酸矿质量比0.5:1，硫酸浓度82%，焙烧温度270 ℃。由图8可见，在所考察焙烧时间范围内U浸出率几乎无较大变化；Mo浸出率随焙烧时间增加而持续增长。焙烧时间与焙烧温度类似，均为焙烧操作过程因素。因此，O2和H2SO4要穿过胶硫钼矿包裹层并和被包裹Mo组分发生反应，必需在一定焙烧温度下经过长时间的渗透累积才能完成该步骤。考虑到U、Mo浸出率，因此，120 min可作为优化焙烧时间参数。
采用以上单因素试验所得推荐参数进行铀钼矿硫酸焙烧5次平行验证试验，结果如表2所示。可见U、Mo综合浸出率为92%~93%、81%~84%。
2.6 焙烧熟料和浸出渣表征

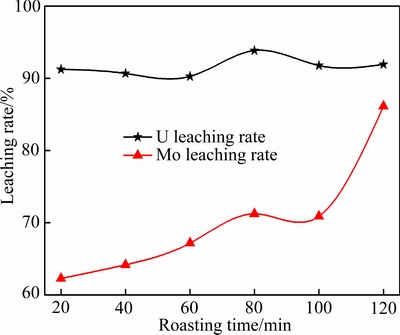

图8 焙烧时间对铀钼浸出率的影响
Fig. 8 Effect of roasting time on leaching rate of U and Mo

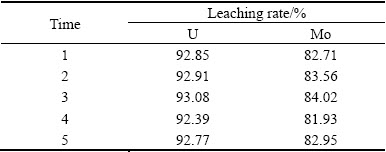

表2 铀钼矿硫酸焙烧过程验证实验
Table 2 Verification experiments of U-Mo ore sulfuric roasting process

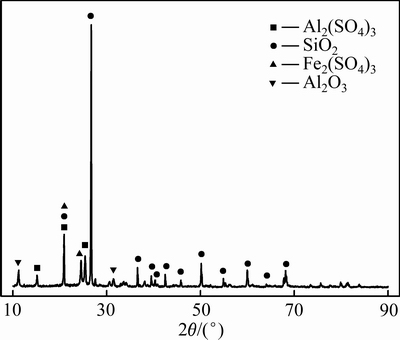

图9 铀钼矿硫酸焙烧熟料XRD谱
Fig. 9 XRD pattern of sulfuric acid roasting clinker from U-Mo ore
图9所示为焙烧熟料XRD谱。由图9可见，在焙烧熟料中主要物相已由原矿中的铝硅酸盐转变为SiO2，而Al2O3和Fe2O3则分别以其硫酸盐Al2(SO4)3和Fe2(SO4)3形式存在，此外还有个别未反应完全的Al2O3特征峰存在。图10所示为浸出渣XRD谱。由图10可看出，焙烧熟料经过水浸后可溶物均已进入浸出液中，而渣中则只剩SiO2。

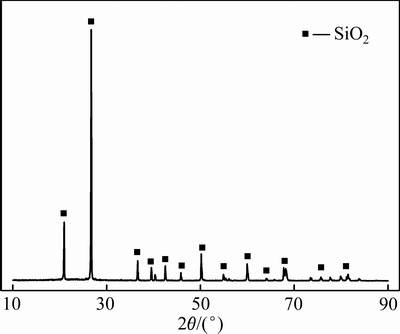

图10 焙烧熟料水浸渣XRD谱
Fig. 10 XRD pattern of water leaching residue from roasting clinker
3 结论
1) 通过热力学计算表明，U、Mo组分在硫酸焙烧过程中将会转变为UO2SO4、H2MoO4。前者水浸直接进入溶液，后者在水浸中则继续转变为、。
2) 铀钼矿硫酸焙烧过程所得推荐技术参数为酸矿质量比0.5:1、硫酸浓度82%、焙烧温度270 ℃、焙烧时间120 min，所得焙烧熟料经热水浸出后获得U和Mo浸出率可达92%~93%和81%~84%。
3) XRD分析结果显示，铀钼矿经过硫酸焙烧和水浸，主要物相由原矿中铝硅酸盐和SiO2转变为熟料中SiO2和可溶性硫酸盐再到浸出渣中单一SiO2。
