文章编号：1004-0609(2011)11-2786-06

时效处理对形变Cu-10Fe-3Ag

原位复合材料组织及性能的影响

李 勇^{1, 2}, 易丹青¹, 柳瑞清², 孙顺平¹

(1. 中南大学 材料科学与工程学院，长沙 410083；2. 国家铜冶炼及加工工程技术研究中心，赣州 341000)

摘  要：采用大气熔炼与形变原位复合的方法制备形变Cu-10Fe-3Ag原位复合材料。在不同温度时效6 h后，用SEM观察分析材料的显微组织；用XRD测定晶面间距的变化，分析合金元素Ag在时效过程中的行为规律和作用机制。结果表明：Ag能够促进γ-Fe在Cu基体中的时效析出，同时降低Fe纤维的热稳定性；随着时效温度的升高，形变Cu-10Fe-3Ag复合材料的硬度和导电率都是先增加后降低，在475 ℃时效6 h后，导电率达到58.4%IACS。合金的断口全是韧性断裂，随着时效温度的升高，韧窝变小。

关键词：Cu-10Fe-3Ag原位复合材料；Fe纤维；硬度；导电率

中图分类号：TG146 　　     文献标志码：A

Effect of aging treatment on microstructure and mechanical properties of deformation-processed

Cu-10Fe-3Ag in-situ composite

LI Yong^{1, 2}, YI Dan-qing¹, LIU Rui-qing², SUN Shun-ping¹

(1. School of Materials Science and Engineering, Central South University, Changsha 410083, China;

2. National Center for Copper Smelting and Process Engineering Technology Research, Ganzhou 341000, China)

Abstract: The deformation-processed Cu-10Fe-3Ag in-situ composite was prepared using fusion cast in air. After aging 6 h at different temperatures, the microstructure of Cu-10Fe-3Ag in-situ composite was studied by SEM, the lattice space of Cu-10Fe-3Ag in-situ composite was tested by XRD, and the mechanism of Ag element was analyzed during ageing treatment. The results show that the presence of Ag can not only accelerate γ-Fe precipitation from the Cu matrix, but also reduce the thermal stability of Fe fibers. The hardness and conductivity of Cu-10Fe-3Ag in-situ composite increase at first and then decrease with the ageing temperature increasing. The conductivity of Cu-10Fe-3Ag in-situ composite can reach 58.4% IACS when ageing at 475 ℃for 6 h. The fractures of the alloy are all ductile rupture and the dimples become smaller with the ageing temperature increasing.

Key words: Cu-10Fe-3Ag in-situ composite; Fe fiber; hardness; conductivity

现代工业的飞速发展对导电材料的综合性能提出了越来越高的要求。高强度、高抗磨性和良好导电性集于一身早已成为导电材料发展的方向^[1-2]。但一般来讲，材料的强度和导电性是一对矛盾，提高强度将导致导电性的明显下降。20世纪70年代末BECK等^[3]在研究超导材料时首次发现，铸态的Cu-20%Nb合金经大量拉拔变形后形成Nb纤维分布在Cu基体上的复合材料，具有极高的抗拉强度和良好导电性的结合。由于Nb纤维是在变形加工过程中形成的，故称这类材料为形变原位复合材料。从理论上讲，适合制备这类复合材料的合金元素有Nb、Ag、Cr、Fe、Ta、V、W等，其中形变Cu-Ag、Cu-Nb原位复合材料已作为长脉冲高强磁场导体材料处在试用阶段^[4-5]，但由于这两类材料中添加了大量的Ag和Nb，使材料成本变得很高，影响了其应用前景，因此，有必要在合金组元选择和合金制备工艺等方面作改进，以降低成本为原则，开发研制新型的高性能形变铜基原位复合材料。

形变Cu-Fe系原位复合材料与Cu-Ag和Cu-Nb相比，不但原材料比较便宜，而且还具备以下优点：Fe的剪切模量高，形变Fe纤维对铜基体具有极好的强化效果；Fe的熔点相对较低，液态Fe与Cu的溶混间隙小，采用普通的工业熔炼设备即可制备合金坯料。但Fe也有一定的缺点，即固溶于铜基体中的Fe原子会引起强烈的电子散射，严重降低铜基体的导电率。

近年来，铜基原位复合材料开始向三元或多元化方向拓展，多元化的目标主要有两个：1) 降低材料的成本；2) 进一步提高材料的强度和电导率。添加第三组元可以获得更多的热力学和动力学途径，从而得到更好的强度和电导率匹配。Ag、Cr、Co、Mg、Zr、Al等元素已经在原位复合材料的研究中被采用^[6-8]。孙世清等^[9]对形变Cu-Fe-Cr原位复合材料进行了大

量研究，发现Cr主要起强化Fe纤维的作用，不但对电导率改善作用很小，反而严重恶化材料的导电性能；同时还会降低材料的塑性变形能力。葛继平等^[6]在Cu-Fe合金中加入少量Zr和Mg，发现材料的强度略有提高，但电导率比二元的Cu-Fe更低，并使材料变脆。HONG等^[7]和SONG等^[8]在二元Cu-9%Fe合金中分别加入1.2%的Ag、Co和Cr，经中间热处理后，材料的强度和电导率分别达到939 MPa和56.4% IACS(Ag)、853 MPa和53.3% IACS(Co)、855 MPa和53.3% IACS(Cr)。可见，含Ag材料的综合性能优于含Cr和Co材料的综合性能。相关研究也表明^[8,10]，固溶在铜基体中的Ag与固溶在铜基体中的其他溶质原子相比有以下两大优点：第一，对铜的导电性影响很小；第二，可以抑制Fe原子在铜中的固溶。本文作者主要通过时效实验及相应的组织和性能分析，重点研究和分析合金元素Ag在时效过程中的行为规律与作用机制，寻找合理的中间热处理或热力学处理工艺，调控和优化材料的强度和电导率匹配。

1  实验

实验原料为电解铜、工业纯铁和纯银，材料的纯度(质量分数)均在99.9%以上。 实验前将电解铜块在金相预磨机上打磨，去除表面氧化物，清洗烘干备用。将原料按设计的名义成分配制后，放入中频感应炉中进行熔炼，制备了Cu-10Fe-3Ag合金。浇铸后对铸锭进行洗面，再进行挤压和冷拉变形。冷加工变形应变η定义为

                              (1)

式中：A₀是试样冷变形前的截面面积；A_f为变形后的截面面积。

将形变为η=4.1的线材封装在抽真空的石英管中，分别在150、250、350、475、550和600 ℃保温6 h进行等时时效，出炉水冷。

取样制备金相试样，抛光腐蚀后在金相显微镜和扫描电镜下进行组织观察。浅腐蚀采用120 mL H₂O+20 mL HCl+5 g FeCl₃混合溶液，深腐蚀采用80 mL H₂O+5 mL H₂SO₄+10 g K₂Cr₂O₇。腐蚀冲洗后将试样浸入乙醇中进行超声波清洗。采用Axioskop2MAT型图像分析仪观察和拍摄铸态金相组织。采用XL-30扫描电子显微镜观察材料的变形组织和拉伸断口形貌。 采用Miniflex 型X射线衍射仪测定合金时效后的晶格参数。硬度和电导率测试分别在HXD-1000显微硬度计和FIRST101型电导率测量仪上进行。同时，在H800型拉伸试验机对试样进行拉伸性能测试。

2  结果与分析

2.1  时效对显微组织的影响

图1给出了形变η=4.1后Cu-10Fe-3Ag原位复合材料中Fe纤维的形貌变化，随温度升高，Fe纤维依次产生纵向分裂、柱状化、断裂和球化。图1所示分别为Cu-10Fe-3Ag在不同温度时效6 h后纵断面SEM像。从图1可以看出，在350 ℃，薄片状Fe纤维沿纵向发生分裂，少量纤维端部开始产生球化(见图1(b))；当温度升至475 ℃，纤维的断裂和球化已经十分明显，部分细小纤维已经沿变形方向形成了球链，甚至开始竞争生长(见图1(c))。温度达到600 ℃后，大部分纤维开始沿纵向断裂，横截形貌接近圆形(见图1(d))。实验结果表明，添加Ag后，Fe纤维的热稳定性略有   下降。

上述结果表明，Fe纤维在加热过程中的变化规律是：原始薄片状Fe纤维依次产生纵向分裂、柱状化、断开和球化、粗化。纵向分裂发生的温度较低^[11]，可能是由于充分的亚晶界或位错所致。纵向分裂后，柱状化开始，柱状化的动力学来自于表面曲率半径的不同，边缘高曲率半径的原子向片中心低曲率半径处扩散而最终形成圆柱体状。然后，细长的圆柱体不稳定，趋于断开形成一系列小球状。由于纵向分裂发展非  常快，对圆柱状化，所需时间要比断开所需时间小 2~3个数量级^[11]，整个过程中，断开阶段占主导作用，即Fe纤维的热不稳定性主要受圆柱体断开过程的控制。

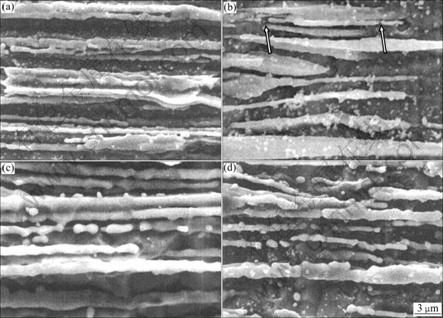

图1  Cu-10Fe-3Ag原位复合材料时效后纵断面的SEM像

Fig.1  Longitudinal section SEM images of Cu-10Fe-3Ag in-situ composite after ageing at different temperatures: (a) 250 ℃;     (b) 350 ℃; (c) 475 ℃; (d) 600 ℃

根据RAYLEIGH^[12]、MULLINS^[13]、COURTNEY和KAMPE^[14]提出的3种不同的模型解释Fe纤维的失稳变化过程，即在给定的退火温度和保温时间的条件下，形变Fe纤维的热稳定性主要取决于3个因素：纤维的初始尺寸、纤维/基体的界面能以及Fe在基体中的扩散系数。对Cu-10Fe-3Ag的显微组织结构分析表明，由于Ag对Fe枝晶和形变Fe纤维的细化作用，固溶Ag原子降低了纤维/基体的界面能和扩散系数，因此，在时效升温过程中，Cu-Fe-Ag原位复合材料中Fe纤维的热稳定性下降。

2.2  时效处理对晶面间距的影响

对发生形变η=4.1后的Cu-10Fe-3Ag原位复合材料在不同温度时效6 h后，分别对其做X射线衍射物相结构分析，结果如图2所示。从图2可以看出，随着时效温度的升高，α-Fe析出量越来越多，晶格畸变降低，晶面间距发生变化。为了研究时效温度对晶面间距的影响，通过X射线衍射分别测定了不同时效温度下的晶面间距(见表1)。

从表1中晶面间距的变化可知， 随着Fe在铜基体中的溶解，可能由于异类原子(Fe)在铜晶格中的溶解，形成置换固溶体，晶格产生畸变，溶解得越多，畸变程度越大，随着时效温度的升高，Fe在铜基体中的溶解度先降低后升高，在(475 ℃，6 h)时效处理后获得的固溶度最小，晶格畸变程度最小。由此可见，在475 ℃时效处理铁的溶解量相对最小，合金在600 ℃时效会出现过时效现象(铁在铜基体中重新溶解)。

图2  Cu-10Fe-3Ag合金在不同时效温度的X射线衍射图

Fig.2  XRD patterns of Cu-10Fe-3Ag alloy aged at different temperatures: (a) 250 ℃; (b) 350 ℃; (c) 475 ℃; (d) 600 ℃

2.3  时效对合金性能的影响

图3和4分别给出了当η=4.1时，Cu-Fe-Ag合金在各给定温度时效6 h后纵向显微硬度和电导率变化。从图3可以看出，Cu-Fe-Ag合金的等时时效显微硬  度曲线先升高后降低。在温度350 ℃以下，合金的硬度随时效温度升高，随后，随着温度的升高，硬度逐渐下降。 Cu-Fe-Ag合金在时效温度范围内产生了两个硬度峰，对应的时效温度分别为150和350 ℃。从图4可以看出，随时效温度提高，电导率逐渐提高，在温度475 ℃附近产生电导率峰值，温度高于550 ℃后，材料的电导率又迅速降低，出现过时效现象。

表1  Cu-10Fe-3Ag合金在不同温度时效后的晶面间距

Table 1  Lattice space of Cu-10Fe-3Ag alloy aged at different temperatures

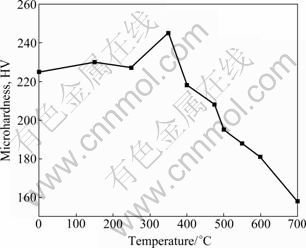

图3  Cu-Fe-Ag合金在时效6 h后的硬度变化

Fig.3 Hardness changes of Cu-Fe-Ag alloy after ageing treatments for 6 h

图4  Cu-Fe-Ag合金在时效6 h后的导电率变化

Fig.4  Conductivity changes of Cu-Fe-Ag alloy after ageing treatments for 6 h

有关研究认为，时效强化主要是由第二相粒子在时效过程中随时效时间的延长逐渐析出引起的，特别是在时效开始阶段，时效强化的效果最为显著^[15-16]。一般认为，时效强化的作用比固溶强化更强烈，而固溶体的脱溶过程是扩散型的，即反应过程需要通过原子的扩散进行，温度越高，原子的扩散速率越快。另外，温度越高，原子振动越剧烈，新相析出所需的能量起伏及浓度起伏条件更易达到，因此温度越高，脱溶分解反应发生越快，并且更多的区域易发生脱溶分解。因此，当时效温度在350 ℃时，合金硬度达到最高值。然而，随着时效温度的升高，由于析出γ-Fe粒子长大，失去沉淀强化效果，材料的硬度将迅速降低。

对于Cu-Fe-Ag合金电导率的影响，相关研究认为固溶原子或杂质引起的点阵畸变对电子的散射作用比第二相的作用更为显著^[17]。在时效过程中，随着Cu基体中溶质原子以次生Fe相析出，合金电导率逐渐升高，并且析出比例增长越快，合金电导率也升高越快，当固溶体脱溶接近完成时，合金电导率上升减缓，最终趋于稳定。不同温度时效，电导率上升存在的差异与析出反应的快慢有关。当时效温度较低时，基体产生回复使位错密度降低，空位减少，因此，电导率缓慢增大，时效温度超过400 ℃以后，γ-Fe的大量析出导致材料电导率迅速提高。值得注意的是，电导率峰值对应的温度高于时效硬化峰对应的温度，主要原因在于，随温度升高，析出γ-Fe粒子粗化以及基体晶粒长大使材料的电导率继续增大^[18]。但当温度上升到500 ℃以后，Fe在Cu基体中的固溶度提高，将大幅度降低材料的电导率。

3  断口形貌分析

图5所示为形变Cu-Fe-Ag原位复合材料分别经150、350、450和500 ℃时效6 h后的断口SEM像。由图5可以看出，4种试样均为韧窝断口，随着退火温度的增加，韧窝有变小的趋势，这是由于退火处理使形变的Cu-Fe-Ag合金发生了回复再结晶，致使强度下降，从而使塑性得到提高^[19]。

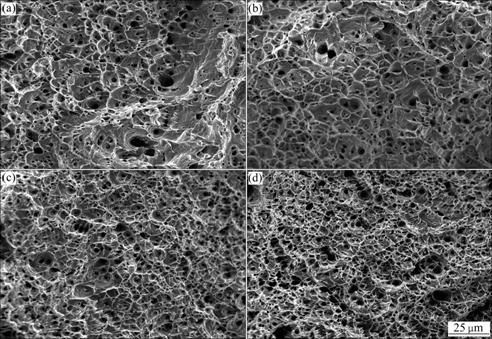

图5  Cu-Fe-Ag合金在不同时效温度下的断口SEM像

Fig.5  Fracture SEM images of Cu-Fe-Ag alloy at different aging temperatures: (a) 150 ℃; (b) 350 ℃; (c) 450 ℃; (d) 500 ℃

4  结论

1) Ag能够促进γ-Fe在Cu基体中的时效析出动力学过程，降低Fe纤维的热稳定性，在温度400 ℃时效6 h后，Cu基体中开始共格析出γ-Fe粒子。

2) 随着时效温度的升高，Cu-Fe-Ag合金的硬度和导电率均先增加后降低。在温度350 ℃时效6 h，合金的硬度达到最大值，随后逐渐降低；在475 ℃时效6 h，导电率达到最大值，而后急剧下降。

3) 从合金的断口形貌分析，断口均为韧性断裂，随着时效温度的升高，韧窝有变小的趋势，合金的塑性变好。
