合金Al-Fe/C纳米复合粒子形成机制及其储锂电化学行为
程 厅，高 嵩，丁 昂，刘道林，霍凤莉，高 铭，董星龙
(大连理工大学 材料科学与工程学院，三束材料改性教育部重点实验室，大连 116024)
摘 要：以微米Al粉和Fe粉为原料，采用直流电弧等离子体气相蒸发法，在氢氩和不同CH4含量气氛下制备了Al-Fe和Al-Fe-C纳米复合粒子。研究纳米粉体的形成机制、结构、形貌及其电化学性能，着重研究C原子的加入对纳米粒子产物的成分组成、相结构及电化学性能的影响，对各种纳米粒子形成规律及嵌/脱锂电化学机制进行了探讨。结果表明：无碳气氛下制备的Al-Fe粒子呈球状；在含碳气氛下，随着C含量的提高，粒子形貌向柱状和线状发展，粉体相组成由Al向Al4C3转变，合金种类由FeAl2向Fe2Al5转变。当电流密度为100 mA/g时，4种复合材料电极的首次放电容量分别为348.8、193.3、275.5和628.8 mA·h/g，金属间化合物Fe2Al5相的形成有利于提高充/放电容量和抑制体积变化，有效提高了电极的循环稳定性能。
关键词：Al-Fe/C；纳米复合材料；锂离子电池；负极材料；直流电弧法
文章编号：1004-0609(2018)-07-1361-10 中图分类号：TB34 文献标志码：A
锂离子电池作为一种绿色能量存储装置，由于具有高能量密度、相对低自放电率、无记忆效应、以及长循环寿命等优点，被广泛应用于便携式电子产品中，在电动汽车等动力能源领域具有广泛的应用前景[1-3]。目前，商业化锂离子电池的碳负极材料能量密度较低(375 mA·h/g)，存在锂沉积相关的安全问题[4-6]。发展具有高嵌/脱锂容量、高充/放电功率、优异的循环稳定性能、低成本、安全性好的锂离子电池电极材料，成为当前的研究热点[7-9]。许多金属都可以和Li反应，如Si、Sn、Sb、Al、Mg、Bi、In、Zn、Pb、Ag、Pt、Au、Cd、As、Ga和Ge等[10-14]，可以成为锂离子电池负极的候选材料，其中金属Al在自然界中储量丰富，成本低廉，具有较高的理论比容量(形成AlLi、Al2Li3和Al4Li9时对应的理论比容量分别为993、1489和2234 mA·h/g)，以及较宽的充放电平台等优点[15]，意味着Al负极材料具有较低的生产成本、稳定的高功率输出，有望成为锂离子电池理想的新型负极材料[16]。
金属Al在嵌/脱锂过程中易于产生较大的体积变化，伴随着内部微观结构的改变，导致活性粒子的破裂粉化，导电能力降低，电极寿命受到极大的影响[17]。锂离子活性材料的纳米化、与缓冲元素的合金化方法，是目前改善电极材料性能的两种有效途径。纳米粒子活性单元的体积小，在嵌/脱锂过程中产生的绝对体积变化量较小，粒子间存在的空间可以缓解膨胀/收缩过程中带来的应力变化，从而可以抑制粉化；纳米结构单元可显著缩短Li+扩散距离，快速吸收和储存大量的Li+；纳米结构具有大比表面积，也有助于提高沿晶界界面的Li+扩散速率。纳米尺寸效应有助于提高容量、倍率、循环性能、以及确立新的储锂体系[18-20]。但是纳米材料的大比表面积、高表面能、易团聚、高表面反应活性等特点，也能带来负面效应，使其容量快速衰减。AU等[21]和SHARMA等[22]分别制备了独立的Al纳米棒和Al纳米薄膜，首次放电容量分别达到1243 mA·h/g和1293 mA·h/g，但经过10次循环之后容量快速衰减。储锂金属元素与缓冲元素之间的合金化方法分为两大类：一类是与Li+活性元素之间的合金化，如C、Sb、Si、Sn、Mg等；另一类是与Li+惰性的元素之间合金化，如Fe、Co、Ni、Mn、Cu等。活性合金化元素与Al金属的嵌/脱锂电位不同，依然可以起到稳定电极结构的作用；与惰性元素形成合金后，Al原子作为活性中心与Li+结合生成LixAl嵌锂相，惰性元素作为缓冲基体可缓解体积膨胀所产生的应变，同时阻止纳米粒子之间的团聚，提高电极的循环性能。LARCHER等[23]表明Al2Cu、Al4Mn、Al6Mn等铝合金相没有表现出Li+电化学活性，表明铝基金属键具有一定的特殊性。LINDSAY等[24]采用球磨法制备的Fe2Al5合金相则达到485 mA·h/g的首次放电容量，但首次库伦效率仅有20%~40%。CHEN等[25]采用高能球磨法制备了Al-C、Al-Fe和Al-Fe-C复合材料，其中成分为Al71Fe9C20(摩尔比)体系的首次可逆容量达436 mA·h/g，15次循环后容量为255 mA·h/g。缓冲元素Fe、C有助于提高铝基复合材料的可逆容量，有效减少纳米材料团聚，充分发挥材料的活性[26]。
本文作者在以往合金纳米粒子及碳包覆纳米胶囊的合成基础上[27]，使用直流电弧等离子体法，在氢氩、气态碳源(甲烷)气氛中，分别制备了Al-Fe、Al-Fe-C纳米复合粉体，对不同组元蒸发行为、相组成、形貌、电化学特性以及碳元素的影响进行了讨论。
1 实验
1.1 合金Al-Fe/C纳米复合粒子制备
以纯微米Al粉和Fe粉作为原材料，取质量比为7:3，将其混合均匀并压制成块。采用直流电弧等离子体气相蒸发法[28]，以该压制原料为阳极、钨棒为阴极，工作室抽真空后充入氩气、氢气和甲烷气体，电弧电流设定在90 A、电压控制在20~30 V范围。不同条件下制备的4种样品及其名称如表1所列，由X射线衍射确定的纳米粉体产物的相组成也一并列出。
表1 合金Al-Fe、Al-Fe-C纳米复合粉体制备条件及相组成
Table 1 Samples, preparation atmosphere and phases of Al-Fe and Al-Fe-C nanocomposites
1.2 表征和电化学测试
使用荷兰帕纳科公司的Empyrean型X射线衍射仪(Cu Kα辐射，λ=0.15406 nm)，进行物相分析，扫描范围20°~80°；使用Tecnai G20 S-TWIM型透射电子显微镜观察纳米粒子形貌和微观结构；使用金义博公司的CS-8800型红外碳-硫分析仪进行碳元素分析；使用日本岛津公司的X射线荧光光谱仪(XRF-1800型)进行Fe、Al元素分析。
为了测试纳米粉体的电化学性能，将活性物质(Al-Fe、Al-Fe-C 纳米复合粉体)、导电剂(Super P)和粘接剂(聚偏氟乙烯，PVDF)，按质量比6:2.5:1.5均匀混合并压制成片，置于真空干燥箱中120 ℃干燥12 h，取出后在充满氩气的手套箱中组装成CR2025型纽扣模拟电池，对电极为金属锂片，电解液采用1 mol/L的LiPF6溶液(EC与DEC体积比为1:1)，隔膜为微孔聚丙烯膜。在电压范围为0.01~2.00 V、电流密度100 mA/g下进行恒流充放电测试。使用上海辰华CHI660D-1型电化学工作站，以0.10 mV/s扫描速率，在0.01~2.00 V电压范围下测试循环伏安曲线；在频率范围0.1 Hz~100 kHz、振幅5 mV下，进行交流阻抗谱测试。电池性能测试使用LAND CT2001A型系统。
2 结果与讨论
2.1 合金Al-Fe/C纳米复合粒子相组成及形貌
图1所示为4种纳米粉体样品的XRD谱，其中样品A、B1和B2的主相是Al，衍射峰对应的2q值分别为38.6°、44.9°、65.2°和78.4°，与单质金属Al(PDF：00-001-1180)的(111)、(200)、(220)和(311)晶面的衍射峰相一致。在高浓度甲烷气氛(4 mol/m3)中制备的纳米粉体(即样品B3)，其中不存在单质金属Al相，表明金属Al全部用于形成碳化物(Al4C3，PDF：00-035-0799)和金属间化合物(Fe2Al5，PDF：00-001-1228)，以及石墨相(PDF：00-008-0415)。有别于高浓度甲烷气氛条件，当其浓度降为2 mol/m3时(即样品B2)，其中部分铝与碳反应生成Al4C3相之外，没有检测到金属间化合物形成，有少量的石墨相。当甲烷浓度更低(0.4 mol/m3，样品B1)或不存在甲烷气氛(样品A)时，制备出的纳米粉体相组成基本一致，即主相为单质Al和次相为FeAl2。表1列出了以上4种纳米粉体的相组成。以上结果表明，气态碳源浓度对纳米粉体产物中相形成及其含量具有较大的影响，同时对金属组元的蒸发行为也产生一定的作用。

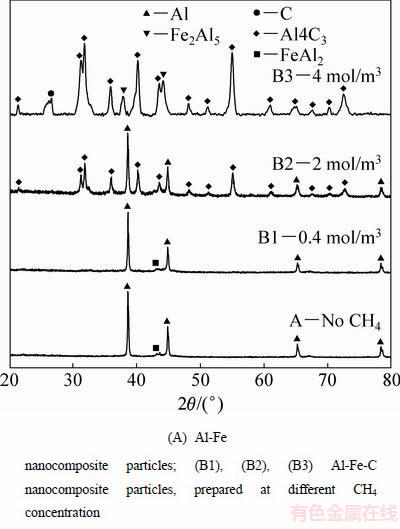

图1 纳米粉体样品的XRD谱
Fig. 1 XRD patterns of nanopowder samples
金属组元Al和Fe在共蒸发过程中，存在蒸发速率的差异，导致纳米粉体产物与块体原料之间存在成分差异。表2列出了粉体样品A和B3的成分分析结果，其中样品B3的C含量(质量分数)为18.57%，表明C原子使Al/Fe成分差异进一步增大。直流电弧氢等离子源与普通热源不同，能够产生过饱和的活性原子态氢，对金属的蒸发行为起着决定性作用。纯金属的蒸发速率可用经典的真空蒸发速率公式描述[29]：
ω=1.574α×p(M/T)0.5 (1)
式中：α是冷凝常数(取α=1，主要考虑Al、Fe具有相同的蒸发环境和冷凝条件，便于比较两者蒸发速率的相对大小)；T是蒸发源温度，K；M是摩尔质量，g；p是纯组元在温度T下的饱和蒸汽压，Pa，可由如下公式计算出Al和Fe的饱和蒸汽压[30]：
lgp=AT-1+BlgT+CT+D (2)
式中：A、B、C、D均为常数。由式(2)计算出Al和Fe在1873 K下的饱和蒸汽压分别为100.46 Pa和1.963 Pa。将之代入式(1)，求得Al、Fe的蒸发速率分别为18.975 g/(cm2×h)和0.533 g/(cm2×h)。这一结果表明，在相同蒸发条件下，Al的蒸发速率约是Fe的36倍，这是导致粉体产物成分与块体原料成分不同的主要原因。
表2 纳米粉体样品A、B3的元素含量
Table 2 Element content of samples A and B3
图2 Fe-Al二元相图示意图
Fig. 2 Schematic diagram of Al-Fe binary phase diagram
在Fe-Al二元平衡相图(见图2)中直观地表现了原料及粉体样品中Al/Fe相对成分之间的差异。如果经历平衡冷却过程，标定成分(70% Al)块体原料的最终产物应该为FeAl3相和过剩的单质Al相，但经过共蒸发及非平衡冷却过程中后，纳米粉体产物(样品A)由FeAl2相和Al相组成，且存在更多的过剩单质Al主相，Al含量为83.0%。此外，C组元介入到共蒸发过程后(样品B3)，导致Al/Fe成分差异进一步扩大(89.2% Al)，即C的存在使Al组元的蒸发速率进一步变大，Al的碳化物Al4C3成为主相。由此可以发现，C原子会影响金属的蒸发速率，这是由于C原子的存在形成了Al、Fe、C这3种元素共蒸发的热力学条件，Al4C3产物的形成促进了对Al元素的进一步消耗，三元共存的浓度条件被破坏，进而加快了Al元素的蒸发速率，形成了最终纳米粉体产物中相的种类及含量。在非平衡状态下合金纳米粒子的形成过程非常复杂，出现与平衡合金成分不相符合的相种类和组成，金属间化合物的有效形成热将决定其形成的难易程度，通常有效形成热值越小则越容易生成该化合物[31]。
图3 合金Al-Fe/C纳米复合粒子的TEM和HRTEM像
Fig. 3 TEM and HRTEM images of Al-Fe/C nanocomposite particles
图3所示为Al-Fe/C纳米粒子的TEM像，其中图3(a1)和(a2)所示为在氢氩气氛下制备的Al-Fe纳米粒子，图3(b)~(d)所示分别为在氢氩气氛中加入不同浓度甲烷后得到的Al-Fe-C纳米粒子。Al-Fe纳米粒子(见图3(a1))呈规则球状，粒径为20~100 nm范围，由HRTEM图(见图3(a2))可观察到Al-Fe纳米粒子内部的晶格条纹，其间距为0.232 nm，与单质Al的(111)晶面一致。Al-Fe纳米粒子(样品A)中单质Al相为主相，HRTEM分析结果与XRD测试结果一致。由图3(b1)、(c1)和(d1)可知，甲烷浓度较小时，粒子形貌呈短棒状，长度在20~100 nm范围(见图3(b1))。甲烷浓度增加时，粒子粒径变大且形貌呈柱状，长度在80~120 nm范围(见图3(c1))。当甲烷浓度继续增加时，粒子粒径明显变小呈现出不规则的长条线状，长度在80~120 nm范围(见图3(d1))。样品B3粒子形貌有别于其他样品，甲烷浓度过量时，C原子与Al反应生成碳化物，随着反应的持续进行生成了线状产物。在图3(b2)和(d2)中分别观察到单质Al和Fe2Al5相，与XRD测试结果一致。图3(c2)中出现了FeAl2，由于含量较少XRD并未检测出来。FeAl2相表现出一定的几何棒状特征，这是其晶体惯态的一种体现；由于碳物质可以通过包覆形式保护其不发生氧化(钝化)反应，使其形貌特征可以保持。碳物质(石墨)以部分包覆和游离形式存在于纳米粉体中。当甲烷浓度达到4 mol/m3时，图3(d2)中样品B3出现Fe2Al5合金相嵌入于碳物质中，这种结构有利于维持嵌/脱锂过程中电极材料结构的稳定性。
2.2 合金Al-Fe/C纳米复合材料储锂电化学行为
2.2.1 合金Al-Fe/C纳米复合电极循环伏安特性
图4 合金Al-Fe/C纳米复合粒子电压-电流密度曲线
Fig. 4 Potential-current density curves of Al-Fe/C nanocomposite particles (Electrode prepared by using nano powder samples (A), (B1), (B2) and (B3), at scanning rate of 0.1 mV/s)
分别以纳米粉体A、B1、B2和B3作为活性物质制备电极，金属锂片作为对电极，组装成半电池进行电化学性能测试。图4所示为利用4种纳米粉体制备的电极在0.1 mV/s扫描速率下测试的电压-电流密度曲线。从图4中可以看出，在首次循环中4种电极都出现了不可逆的还原峰，其峰电势在0.51~0.69 V范围，这是首次循环过程中在电极表面上形成SEI膜所导致。纳米粉体A即在无碳气氛制备的Al-Fe纳米粒子，其主相和活性组元为单质Al，其嵌/脱锂电位分别出现在0.14 V和0.53 V处(见图4(a))，但在首次循环中没有出现相应的还原峰，这是由于Al相表面氧化膜需要经过首次循环破裂后才可以进行Li+嵌入[32]，其他粉体样品中也同样出现类似现象。活性Al相嵌锂后形成Li-Al合金，除Al-Fe纳米粉体A外，在含碳Al-Fe-C纳米粉体B2中也出现嵌锂过程，含碳Al-Fe-C纳米粉体B1中没有出现相应峰是由于嵌锂过程相对较弱所导致。Al相嵌/脱锂电化学过程可由反应式(3)和(4)表示[33]：
Al+xLi++xe→LixAl (3)
LixAl→Al+xLi++xe (4)
含碳Al-Fe-C纳米粉体(B1、B2和B3)的CV曲线上均出现了C的氧化峰(0.20~0.35 V范围)，C的作用显著出现[34]，表明这些纳米粉体中均存在碳物质，其氧化峰强弱差异是由于其中C含量及其存在形式不同所导致。C含量最高的纳米粉体B3中活性主相为Fe2Al5，CV曲线上出现的还原(0.12 V)和氧化(0.48 V)峰分别对应着Fe2Al5相的嵌/脱锂电化学过程，其反应式可由式(5)和(6)表示[35]：
Fe2Al5+5xLi++5xe→5LixAl+2Fe (5)
(1-x)Li+Al1-xMx→(1-x)AlLi+xM (6)
Fe2Al5(见图4(d))的氧化峰强度在循环过程中不断增强，体现出较好的活性，同时非活性组元Fe的存在一定程度上缓解了电极的体积膨胀，有助于提升电极的循环稳定性。在图5所示的循环性能测试中进一步证实了这种稳定性，与其他样品作比较，样品B3表现出最好的循环稳定性能。
2.2.2 合金Al-Fe/C纳米复合电极充/放电性能

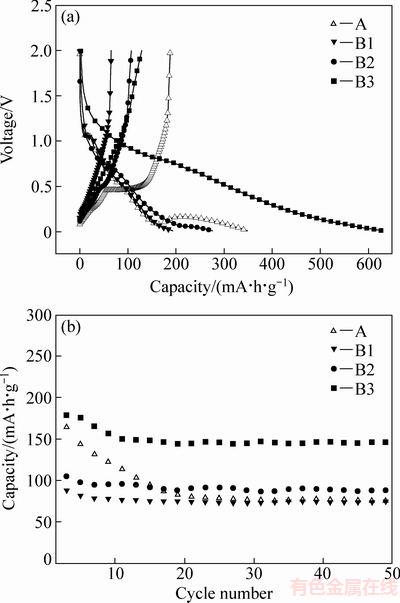

图5 样品A、B1、B2和B3电极在电流密度为100 mA/g下的首次充放电曲线和循环性能曲线
Fig. 5 Curves (a) of first charge-discharge of samples A, B1, B2 and B3 electrodes at current density of 100 mA/g, and cycling behaviors curves (b)
图5所示为样品A、B1、B2和B3纳米复合电极在电流密度为100 mA/g下的首次充放电曲线及其循环性能曲线。从图5(a)中可以看出，样品B3具有最高的首次放电容量628.8 mA·h/g，循环50次后容量保持在146.2 mA·h/g；样品A、B1和B2首次放电容量分别为348.8、193.3和275.5 mA·h/g，循环50次后容量保持在75.8、74.7和88.3 mA·h/g。由此可见，4种纳米粉体复合电极的循环性能由大到小依次为B3＞B2＞A＞B1，表明复合粉体中碳物质的存在有利于提高循环稳定性能，同时，活性金属化合物Fe2Al5相的形成有利于提高充放电容量和抑制体积变化，也将有利于提高大电流密度下的功率性能[24]。由图5(b)可知，样品A初始容量大于样品B1，而50次循环后两者容量差异较小。由图3(b2)可知，样品B1粒子形貌呈棒状，增加了Li离子的扩散距离，嵌锂反应未能完全进行，使得其初始的容量较小。同时，样品B1中C含量非常低，对改善电极循环稳定性的作用较小。
Al-Fe/C纳米复合电极存在首次充放电过程容量衰减问题，其原因归结于以下方面：Al-Fe/C纳米粒子表面的金属氧化物与Li+发生不可逆反应，生成Li的氧化物(Li2O)[36]，造成Li+的损失；电解液和活性物质之间形成SEI膜，也造成Li+的损失；活性物质在充放电过程中产生的体积膨胀可使其失去部分电接触，导致循环性能较差[37]。
2.2.3 合金Al-Fe/C纳米复合电极的阻抗谱
为了进一步了解Al-Fe、Al-Fe-C纳米复合材料的电化学特性，分别测试了4种复合材料电极在循环前(见图6(a))及其循环3次后(见图6(b))的电化学阻抗谱，其中嵌入图为对应的等效电路图。从图6中可以看出，4种材料电极初始态(充/放电循环之前)的交流阻抗谱图，均由高频区的一个半圆以及低频区的斜线(Warburg阻抗)所组成。高频区的半圆大小与电荷转移过程有关，而低频区的直线部分与Li+在电极中的Warburg扩散系数相关[38]。在初始状态，样品A、B1，即无碳、含微量碳的粉体材料，两者具有相似的阻抗谱特征；而样品B2、B3，即C含量较高的粉体材料的阻抗谱较为接近。表明初始态电极材料，其电化学阻抗特征主要取决于其中的C含量。在循环3次后，4种样品的交流阻抗谱图均由高频区、中频区的两个扁半圆和低频区的斜线(Warburg阻抗)所组成。高频区的半圆与电极表面SEI膜的形成有关，中频区的半圆与电荷转移过程有关，而低频区的直线部分同样与Li+在电极中的Warburg扩散系数相关。
图6 样品A、B1、B2和B3复合电极的循环前(a)、3次循环后(b)的能奎斯特图和等效电路图及拟合曲线
Fig. 6 Nyquist plots and equivalent circuits (inset) for samples A, B1, B2 and B3 electrodes: (a) Before initial charge/discharge; (b) After third cycle
在初始态、循环后状态相对应的两种等效电路图中，R1为电解液电阻，R2为Li+在电极材料中的扩散电阻，R3为SEI膜电阻，W1为Li+在Al-Fe、Al-Fe-C纳米材料电极中的Warburg阻抗；CPEdl为电极与电解液之间的双电层电容，与电极和电解液之间的界面有关；CPEs为SEI膜电容，与SEI膜和电解液之间的界面有关。电化学阻抗Zre、Li+扩散系数D0、法拉第电流密度IF，分别表示为
Zre=R1+Rct+δωω-0.5 (7)
D0=0.5RT/(AF2δωc)2 (8)
IF=RT/(nAFR2) (9)
式中：R1为电解液的电阻；Rct为R2与R3之和；ω为低频区的角频率；δω为Zre-ω-0.5关系曲线的斜率(Warburg系数)，可由实验数据曲线拟合结果计算得到。将δω代入式(8)中，计算得到Li+的扩散系数D0[39]。由式(9)可计算得到法拉第电流密度IF。R为气体常数，8.314 J/(mol·K)；F为法拉第常数，96500 C/mol；T为室温298 K；A为电极的表面积；c为Li+体积摩尔浓度。各种参数拟合及计算结果列于表3中。
从表3中可以看出，初始态时，样品中的C含量可降低电化学阻抗，主要源于导电碳材料减小了溶液与粒子间的接触电阻[40]；但经历3次循环之后，由于电极界面形成了SEI膜，电化学阻抗发生了根本变化，即无碳样品A的阻抗最小，而C含量最大的样品B3的阻抗为最大，表明SEI膜的种类及阻抗大小受到界面的极大影响。Li+的扩散速率表明，碳物质的存在促进了Li+的迁移和扩散，经过几次循环之后离子扩散速率进一步提高。样品B3，即在所有样品中C含量最高且唯一含有活性Fe2Al5相，始终保持最大的Li+扩散速率，分别为2.1×10-14 m2/s(初始态)和1.2×10-14 m2/s(循环后)，体现出最好的循环稳定性能。总之，阻抗分析表明C含量较多将有利于构造稳定的导电网络，促进Li+的扩散并可充分释放材料的嵌/脱锂活性。
3 结论
1) 直流电弧等离子体蒸发法是制备Al-Fe/C纳米复合粉体材料的有效方法。当气态碳源—甲烷浓度较小时，粉体中以Al为主相；随着甲烷浓度的增加，单质Al含量逐渐减少，而Al4C3相在增加。
2) C的存在可促进Al组元的快速蒸发，使合金相由FeAl2向富Al的Fe2Al5相转变。同时，随着甲烷浓度的增加，粉体颗粒的外在形貌由球状向柱状和线状演化，这是由于形成了较多游离碳物质和碳化物所导致，将对电化学性能产生极大影响。
表3 样品A、B1、B2和B3电极的等效电路参数
Table 3 Equivalent circuit parameters of samples A, B1, B2 and B3 electrodes
3) 在4 mol/m3甲烷浓度条件下制备的Al-Fe-C纳米粒子，形成了由Al4C3、Fe2Al5和石墨相构成的复合粉体，表现出优异的电化学性能和循环稳定性能，首次放电容量628.8 mA·h/g，50次循环后容量为146.2 mA·h/g。
4) 复合粉体中碳物质的存在有利于构造稳定的导电网络，提高Li+的扩散速率和释放电极材料的储锂活性，活性金属化合物Fe2Al5相有利于提高充/放电容量和抑制体积变化，有效提高了电极的循环稳定性能。
